avrisp2 - Помогите разобраться с программатором

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Re: avrisp2 - Помогите разобраться с программатором

Сообщение EdGull » 17 июн 2009, 08:38

avr123.nm.ru писал(а):Для успешного пограммирования AVR нужно выполнить несколько условий описаных на страничке учебного курса по AVR - "Всё о прошивке AVR" - адрес ...

По указанному адресу фразы "Всё о прошивке AVR" НЕТ.
Исправь или тут или в курсе.
Иначе удалю ссылку.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: avrisp2 - Помогите разобраться с программатором

Сообщение Denisvv » 17 июн 2009, 10:30

Насколько понимаю в этой главе основные требования сводятся к
-без ошибочно написанной и откомпилированной программе
-правильным подключением программатора и МК
-установке настроек программирования(фьюз и лок битов)
Какие еще требования здесь важны?
Denisvv

Сообщения: 3
Зарегистрирован: 16 июн 2009, 20:10
Откуда: МОСКВА

Re: avrisp2 - Помогите разобраться с программатором

Сообщение avr123.nm.ru » 17 июн 2009, 10:45

EdGull писал(а):
avr123.nm.ru писал(а):Для успешного пограммирования AVR нужно выполнить несколько условий описаных на страничке учебного курса по AVR - "Всё о прошивке AVR" - адрес ...

По указанному адресу фразы "Всё о прошивке AVR" НЕТ.
Исправь или тут или в курсе.
Иначе удалю ссылку.

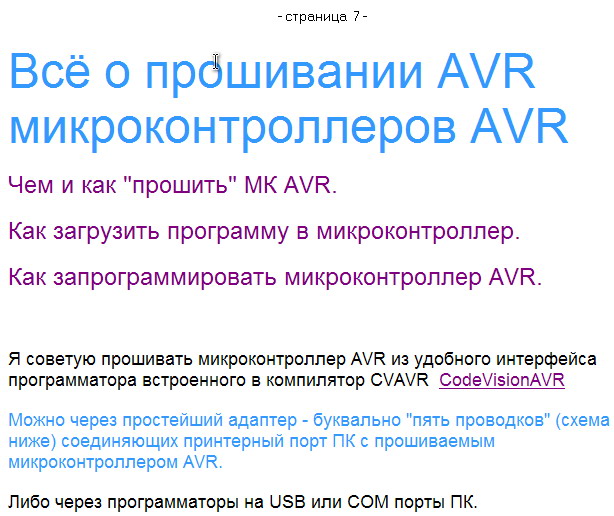

Т.е. в тексте книги обязательно должно быть ее назание ? Это новое правило форума чтоль ?

"Всё о прошивке AVR" абсолютно точно соответствует СОДЕРЖАНИЮ которое там находится.
Вложения
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: avrisp2 - Помогите разобраться с программатором

Сообщение EdGull » 17 июн 2009, 10:53

с таким успехом можно посылать в гугль там тоже всё будет соответсвовать содержанию.
предлагаю не спорить, а просто исправить либо здесь либо у себя.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: avrisp2 - Помогите разобраться с программатором

Сообщение avr123.nm.ru » 17 июн 2009, 11:07

А по вашей ссылке можно найти фразу "-=Жми сюда если хочешь сказать мне СПАСИБО=-" ?

Добавлено спустя 5 минут 17 секунд:
Denisvv писал(а):-без ошибочно написанной и откомпилированной программе

правильность не важна, прошить можно и не работающую прогу.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: avrisp2 - Помогите разобраться с программатором

Сообщение contr » 17 июн 2009, 12:15

начинающему нужны не общие фразы и набор ссылок на все случаи жизни, а пошаговая инструкция для конкретного программатора, микроконтроллера и программы, с картинками.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: avrisp2 - Помогите разобраться с программатором

Сообщение EdGull » 17 июн 2009, 12:33

совершенно верно!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: avrisp2 - Помогите разобраться с программатором

Сообщение avr123.nm.ru » 17 июн 2009, 21:49

contr писал(а):начинающему нужны не общие фразы и набор ссылок на все случаи жизни, а пошаговая инструкция для конкретного программатора, микроконтроллера и программы, с картинками.


Как раз пошаговая инструкция по прошивке микроконтроллеров AVR - http://avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: avrisp2 - Помогите разобраться с программатором

Сообщение almazkazan » 17 июн 2009, 22:24

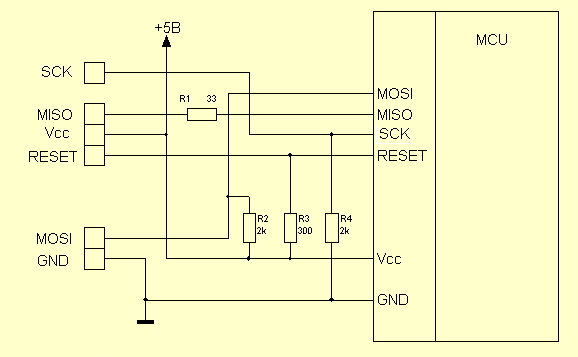

объясняю как новичек новичку. я делал как на картинке:
справа это МК, тупо соединяешь на ножки SCK, reset т.д. смотри даташит вобщем

а слева это в разъем программатора.

где +5v написано и еще внизу жирная горизонтальная черточка(которая GND) - это питание. Туда его надо подать.

я эти 5 вольт взял из USB порта.
там как раз в USB порту один контакт это +5v.
а другой контакт GND.

Главное - не запутайтесь с ножками и штырьками :) а то у меня однажды блок питания на материнке загорелся :)
Вложения
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: avrisp2 - Помогите разобраться с программатором

Сообщение avr123.nm.ru » 17 июн 2009, 22:37

это ИДИОТСКАЯ схема с радиокота ! Я там уже задолбался писать чтоб исправили - бесполезно.

Вот она и на робофорум просочилась. Поистине дурной пример заразителей.

обычно НЕ МОЖЕТ AVR работать по этой схеме !!!

Есть точная провереная информация о том как и чем прошить AVR
http://avr123.nm.ru/07.htm - читайте, делайте как там написано и будет работать хорошо.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: avrisp2 - Помогите разобраться с программатором

Сообщение =DeaD= » 17 июн 2009, 23:26

Это не схема, это ужас какой-то. Какие еще 300 Ом подтяжки RESET'а? Что за ересь? Их не каждый программатор перетянет.

Зачем подтяжки SCK и MOSI?

Зачем резистор на MISO? Если для ограничения тока - тогда почему по SCK его нету?

Добавлено спустя 35 минут 12 секунд:
Почистил тему. :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: avrisp2 - Помогите разобраться с программатором

Сообщение contr » 17 июн 2009, 23:32

на правильность я Ваш курс не проверял, а найти нужное там даже мне сложно. Начинающий мгновенно запутается в обилии контроллеров, программаторов, рекомендаций и прочего.
В плане приобретения основных навыков, очень удачно выполнен учебный курс к PICKit2. В комплекте плата с МК и примеры простых программ, не вообще, а к этой плате.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: avrisp2 - Помогите разобраться с программатором

Сообщение =DeaD= » 17 июн 2009, 23:34

2contr: Хватит обсуждать здесь курс avr123, есть отдельных тем уже про этот курс выше крыши. Последнее китайское предупреждение. Дальше режу посты и/или выписываю предупреждения за оффтоп.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: avrisp2 - Помогите разобраться с программатором

Сообщение almazkazan » 18 июн 2009, 13:38

Это не схема, это ужас какой-то.
Зачем подтяжки SCK и MOSI?
Зачем резистор на MISO?
это ИДИОТСКАЯ схема с радиокота
!


блин, люди, не легче было просто нарисовать.

дайте ка я сам обработаю информацию с курса :)

Все контакты ISP разъема подсоединяются к ножкам МК в соответствии с названиями !


ниче не напутал? ^_^
Вложения
“Но мы же еще ​живы, чувак, это же круто…”
Аватара пользователя
almazkazan

Сообщения: 97
Зарегистрирован: 04 окт 2008, 17:47
Откуда: казань, респ. Татарстан, россия
прог. языки: c++, c#, asm

Re: avrisp2 - Помогите разобраться с программатором

Сообщение =DeaD= » 18 июн 2009, 13:51

х.з. если МК зашит на работу с кварцем - то без него он не заведется.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов
