MT16S2d ремонт и отображение русских букв

Программирование микроконтроллеров AVR, PIC, ARM.
Разработка и изготовление печатных плат для модулей.

Сообщение avr123.nm.ru » 30 апр 2007, 00:23

Исходник как в задаче  - avr123.nm.ru/z5.htm

А как включить вывод русских букв на LCD я добавил в FAQ  -  avr123.nm.ru/avrfaq.rar

Как написал выше добрый человек в файле  CVAVR  -  LCD.LIB

нужно строку :

_lcd_write_data(0x28);

изменить на :

_lcd_write_data(0x2A);
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 30 апр 2007, 00:35

Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 30 апр 2007, 00:40

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?

ну ты даташит посмотри
может там другая комбинация байтов

или кинь сюды даташит может найдём как сделать
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Johnny Bravo » 30 апр 2007, 00:43

Данный случай относится к дисплеям МЭЛТ
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Master » 30 апр 2007, 00:43

У меня контроллер аналог HD44780 называеца KS0066
Вложения
KS0066.pdf
(453 КиБ) Скачиваний: 63
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 30 апр 2007, 00:45

Johnny Bravo писал(а):Данный случай относится к дисплеям МЭЛТ

А ну тогда все ясно. Завтра буду смотреть ДШ может там тоже где-то есть контроллер ведь АНАЛог.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 30 апр 2007, 00:50

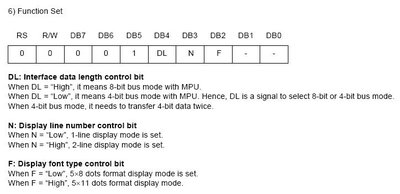

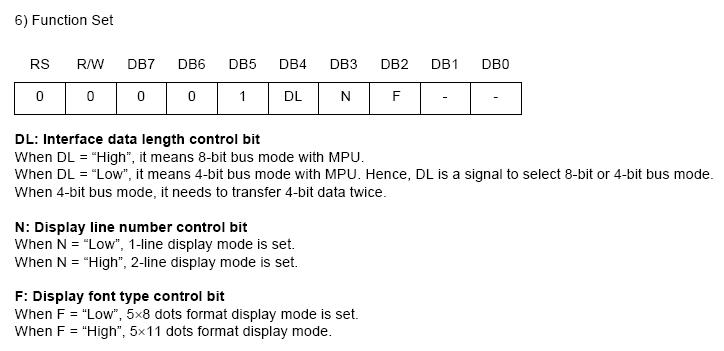

Все нашел в моем дисплее так незя :(
Вложения
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 30 апр 2007, 00:57

хм
не нашёл в даташите похожего
там где у мэлтов выбирается страница у твоего дисплея выбирается режим 1 строка 2 строки...

может у него только одна страница, причём не та которая надо?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 30 апр 2007, 01:00

Myp писал(а):хм
не нашёл в даташите похожего
там где у мэлтов выбирается страница у твоего дисплея выбирается режим 1 строка 2 строки...

может у него только одна страница, причём не та которая надо?

Не там где у МЭЛТ выбирается страница у моего те биты зарезервированы и не используются. Точнее один бит DB1.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 30 апр 2007, 01:12

кстати
насчёт яркости
как сделать нормальную яркость????
у меня пин яркости замкнут на землю но всё равно точки полупрозрачные
но я стопудово знаю что бывает лучше
если пальцами одного вывода на стекляшку коснутся то точки  становятся нормальными чёрными
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Johnny Bravo » 30 апр 2007, 01:12

у него только одна страница, причём не та которая надо :!:

Помойму двумя кодировками только МЭЛТ располагают
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 30 апр 2007, 01:15

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже. Может к bolyminov-ским дисплеям это не относится?


А  у меня в VMLAB работает  -  вот сегодняшний скриншот со странички   avr123.nm.ru/z5.htm


Для PROTEUS  там  -  http://kazus.ru/forum/topic_4696-200.html
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 30 апр 2007, 01:16

Johnny Bravo писал(а):
у него только одна страница, причём не та которая надо :!:

Помойму двумя кодировками только МЭЛТ располагают


Сумлеваюсь чтоб VMLAB что-то знал про МЭЛТ    :lol:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 30 апр 2007, 01:16

to МУР: для начала сдери защитную пленку :D
шучу конечно.
А как в даташите - резюк пробывал? У мя без него нормально было.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 30 апр 2007, 01:21

Master писал(а):Поправил. Не работает. В Proteuse кракозяблы и в железе тоже.


Для PROTEUS  там  -  http://kazus.ru/forum/topic_4696-200.html
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
