Мой первый вопрос

Сообщение 4pok » 28 сен 2009, 17:31

Доброго времени суток.
Загорелся желанием собрать себе робота.

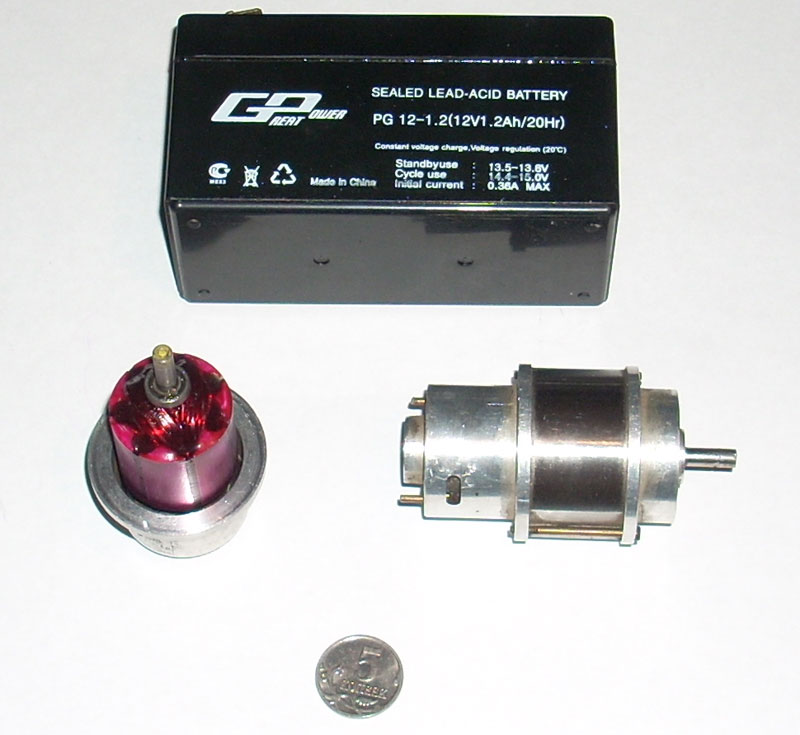

Имеются в наличии два моторчика (смотри вложения).
Довольно мощные штуковины, поэтому при проектировании платформы думаю зацепить их прямо на колеса без каких либо передач и после этого управлять плавным запуском, разгоном и скоростью вращения с помощью ШИМ через драйвер LMD18200.
Как вы думаете, дорогие формучане, допустимо ли подключение таких двигателей напрямую к колесам при условии, что их запуск будет плавным?
Вложения
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 17:33

Допустимо даже при резком ИМХО. Ну пробуксовку дадут и что ?

Прикольней всеж резиновые кольца на колеса надеть и вал мотора к ним прижать. А на колеса энкодеры поставить.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение flyroman » 28 сен 2009, 17:39

а что за батарея?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 17:42

Такая как на ней написано ! :)
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение 4pok » 28 сен 2009, 17:45

Моторчик к резиновым кольцам? Звучит как-то ненадежно. Вал прокручиваться не будет?
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 17:53

Конечно будет. Наверно все фрикционные передачи проскальзывают, но работают. Но энкодер то на колесе. Можете на вал термоусадку усадить чтоб он пофрикционней стал.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение 4pok » 28 сен 2009, 18:02

Хорошо, тогда для этих целей можно использовать прорезиненные колеса от роликовых коньков?
Или может что-нибудь получше есть?
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 18:06

Ролики хороши тем что в них подшипники. Но можно любые колеса использовать сделав на поверхности канавку ( в дрель зажать и напильничком круглым ... ) и надев резиновое кольцо из автомагазина.

Можно кольцо резиновое побольше взять и использовать как ремень перекинув с натягом через вал мотора. тоггда больше простора для установки мотора и натяга ремня.

Большие резинки-колечки в ремкоплектах дизелей и тапа того.

Можете вал мотора покоцать затем намазать на вал шпатлевку "Body Fiber" - послы отверждения черз 15-20 минут ключить мотор и сделать напильноком шкив из шпатлевки.
Последний раз редактировалось avr123.nm.ru 28 сен 2009, 18:11, всего редактировалось 1 раз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение 4pok » 28 сен 2009, 18:10

Колесики от коньков эстетичнее смотрятся. Скорее всего выбор упадет на них. Да и цена у них доступная. Но, спасибо за совет. Может когда-нить пригодится.
Кстати, вопрос по поводу выбора шасси для робота: фанера на 8мм подойдет?
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 18:14

Фанера отличный материал ИМХО, я бы ДСП взял. Главное просто обрабатывать и саморезами все клепать к платформе.

Русский робот - ДЕРЕВЯННЫЙ !

Добавлено спустя 2 минуты 15 секунд:
4pok писал(а):Колесики от коньков эстетичнее смотрятся.
Ну естетсвенно ! Когда бываю в спорт товарах - так трудно пройти мимо них :cry:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение 4pok » 28 сен 2009, 18:25

ДСП, конечно, материал легкоподдающийся, но тоолстый. В идеале я бы взял лист дюрали и просверлил много дырочек для монтажа остальных составляющих робота.
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51

Re: Мой первый вопрос

Сообщение yak-40 » 28 сен 2009, 18:45

ДСП - отстой.
4pok писал(а):В идеале я бы взял лист дюрали и просверлил много дырочек для монтажа остальных составляющих робота.

Так и надо делать!

З.Ы. IMHO Без редуктора не айс :(
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Мой первый вопрос

Сообщение avr123.nm.ru » 28 сен 2009, 19:22

4pok писал(а):ДСП, конечно, материал легкоподдающийся, но тоолстый.

Есть 8 мм.

4pok писал(а): я бы взял лист дюрали и просверлил много дырочек для монтажа остальных составляющих робота.
Такая фигня продается - подставка в кастрюли и пароварки чтоб продукт дна не касался - люминь и много дырочек. Готове круглое основание для робота.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мой первый вопрос

Сообщение flyroman » 29 сен 2009, 01:29

avr123.nm.ru писал(а):Такая как на ней написано ! :)


о е....логика...хы...а ..м ..

авр, если ты увидишь машину неизвестную тебе.....а на ней название "fertnds" ..... и как по этому понять кто страна производитель?

p.s. только не надо говорить: посмотри в документы)))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Мой первый вопрос

Сообщение 4pok » 29 сен 2009, 07:52

flyroman:
Что конкретно хочешь узнать о батарее?
avr123.nm.ru:
А ссылку на картинку этой подставки в пароварку можешь дать? Поглядеть на нее.
yak-40:
А как из подручных материалов сделать хороший редуктор для таких мощных моторчиков (Думаю шестерни здесь надо делать из металла. Пластик не подойдет)? У меня просто нет ни каких станков для самостоятельного изготовления шестерень. Поэтому для меня пока что оптимальным и быстрым решением является фрикционная передача вращения вала двигателя колесу.
4pok

Сообщения: 37
Зарегистрирован: 28 сен 2009, 16:51
