Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 16 сен 2009, 20:55

nest писал(а):т.е. если я буду слать картинку 128х128, расставив где надо перевод строки, то всё пройдёт нормально ?

Откуда слать, с аналогичного моему давайса? тогда думаю получится.
С твоего? - не знаю, надо пробовать.
nest писал(а):настройки COM1 - устанавливать в винде...немного неудобно, ну да ладно.

Программа тестовая, сделал под своё железо. Поменять ведь не проблемма.
nest писал(а):Ограничение по скорости передачи есть?

Пробовал только на 115200.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 16 сен 2009, 21:00

при случае попробую и отпишусь.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 16 сен 2009, 21:11

Давай, пробуй. :friends:
Если нужно на другой порт, могу переделать под тебя и переслать.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение Stepan25 » 18 ноя 2009, 00:14

yak-40 писал(а):Да! забыл сказать, изображение ч\б. :(
здравствуйте, хочу собрать для своих целей (охрана помещения) данный девайсик. У меня вопрос, просто я не понял. Данная схема работает только с ч/б аналоговыми камерами? Или можно подключить цветную только изображение получится чернобелым?

Заранее спасибо за ответ.
Stepan25

Сообщения: 2
Зарегистрирован: 17 ноя 2009, 23:50
Откуда: Киев

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение galex1981 » 22 ноя 2009, 04:18

В общем сделал сей девайс, запустил, похоже наблюдаютка аппаратные глюки, какие выявить пока не могу. Прилагаю скриншоты:

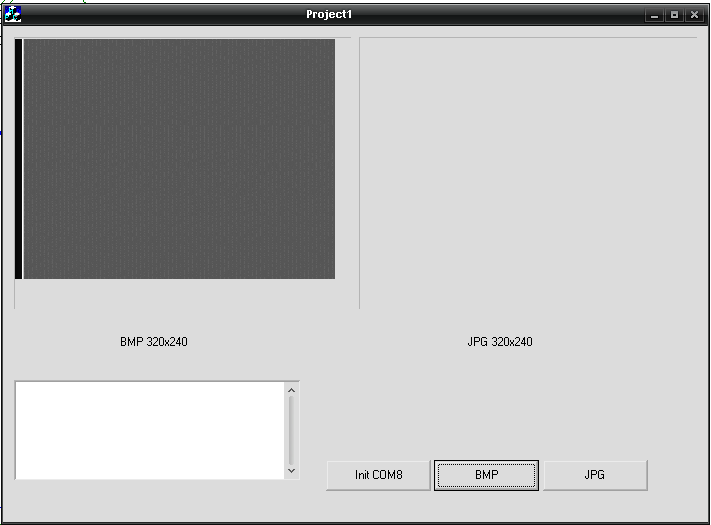

1) Камера вообще выключена (по идее должен быть черный экран насколько я понимаю

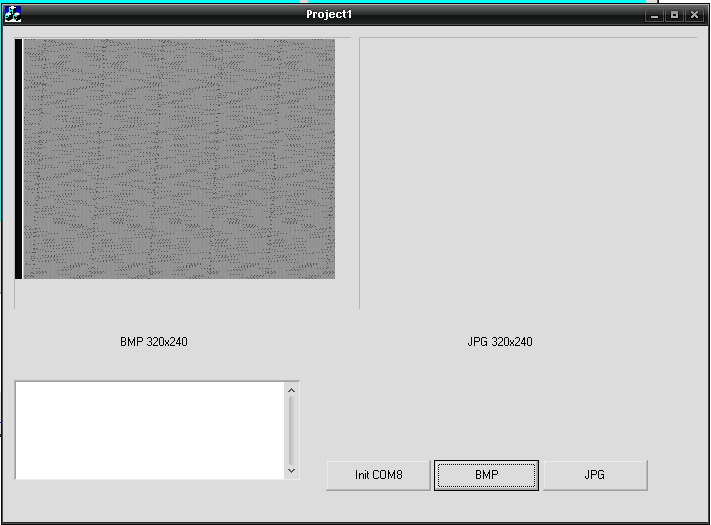

2) Камера включена но изображение не кажет
Вложения
глюк железа по ходу
выключена камера
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение Angel71 » 22 ноя 2009, 12:12

galex1981, :oops: может в обвязке тда дело? бегло просмотрел даташиты на TDA8708A и TDA8708B, всё один в один, кроме 28й ножки. для а резюк 330 на землю, для б пишут кондёр 47пф на землю. на остальные даташитов найти неудалось, но автор (Rst7) писал, что на а и т немного номиналы отличаются.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение galex1981 » 22 ноя 2009, 23:28

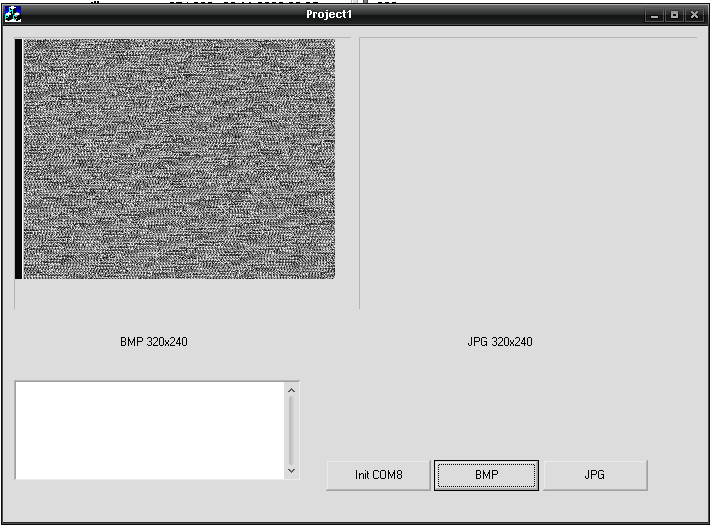

Спасибо, не читал дапташиты я похоже :oops:. Заменил резюк на конденсатор 47 пф, остальное вродебы одинаковое в даташитах. Ситуация немного изменилась (скриншот приложен) но изображения так и нет
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 22 ноя 2009, 23:34

Наблюдаются явные проблеммы с синхронизацией строк.
Причём кадры держатся нормально.
IMHO чего-то с железом. Может строки как то путаются, ну например в схеме ошибся. Проверь :)
З.Ы. Может даже проблемма в программе отображения на РС.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец
