посоветуйте видеокамеру и варианты подключения к мк

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение blindman » 15 сен 2009, 15:30

Ну если принять что видимая часть строки 52 мкс, то можно до 1600 - 32 МГц максимум тактовая
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение executer » 15 сен 2009, 17:27

а можно указать номиналы элементов на схеме??? :cry:
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 15 сен 2009, 19:02

Интересная же штуковина получается, можно охранный микро-видеомагнитофон сделать.

Для этого и создаётся. Точнее для дистанционного видеонаблюдения за объектом. Передавать планирую через GPRS.
executer писал(а):а можно указать номиналы элементов на схеме???

Скажу только что резисторы R5, R8 и R9 - 1 ком. Остальные из даташитов на микросхемы TDA8708 и LM1881 :wink:
(написал бы да лень искать :pardon: )
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 15 сен 2009, 20:02

yak-40, а можно скомпилённую виндовую оболочку отдельно ?
что и как надо упаковывать в UART для неё ?
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 15 сен 2009, 20:13

Да не вопрос. Весь проект :)
Вот:
WinGrab1.rar
(546.96 КиБ) Скачиваний: 19
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 15 сен 2009, 20:33

ууу....
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 15 сен 2009, 21:12

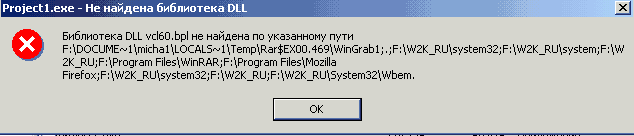

Если борланд билдер не установлен, тогда надо какие то файлы в систем32 кинуть. Какие не помню. Завтра на работе посмотрю и скажу.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение Myp » 16 сен 2009, 10:18

все файлы на которые ругается найти в яндексе и скопировать в систем32
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 16 сен 2009, 18:51

Или взять отсюда :)
S32.rar
(1.21 МиБ) Скачиваний: 17
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 16 сен 2009, 19:46

э, программисты, не знали ?
всякие библиотеки можно кидать в ту же папку, что и файл их вызывающий. а не замусоривать system.
всегда работало.
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение Duhas » 16 сен 2009, 19:48

nest, не тут то было .... вообще лучше компилить чтобы в экзешник все зашивалось...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 16 сен 2009, 19:51

Duhas, чего это не тут было ? в 98 и 2000 всё так работает.

yak-40, так что за поток там идёт на UART ? кадры как то отделяются ? разделение по строкам есть ? каждый байт = пиксель ?
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение Duhas » 16 сен 2009, 20:07

ну когда я билдер юзал были такие проблемы... вообще проблема там решалась 2-3-4 галочками... и все компилилось в полный экзешник...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение yak-40 » 16 сен 2009, 20:24

Ну вобщем в кратце так:
Сначала посылаем символ "g". Происходит захват кадра.
Получаем ответ "G"-кадр захвачен.
Затем посылаем символ "j". Получаем файл out.jpg, записываем на диск.
Если нужна неупакованая картинка, посылаем "l", получаем строку(цикл 320 раз) потом "n", переходим на следующую строку, и т. д. 240 раз. Одновременно отображая на экране точки.
Ну как-то так.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: посоветуйте видеокамеру и варианты подключения к мк

Сообщение nest » 16 сен 2009, 20:47

yak-40, т.е. если я буду слать картинку 128х128, расставив где надо перевод строки, то всё пройдёт нормально ? :)
я так понял, настройки COM1 - устанавливать в винде...немного неудобно, ну да ладно.

Ограничение по скорости передачи есть ?
А то та прога, что я использовал для GameBoyCam подглючивала на больших скоростях..
.
