Это самое крутое что я видел из лохотрона, давай мне в тему "китайский лохотрон"

уверен что это фейк

ну то что фейк это несомненно, но фейк настоящий )))))

вот ещё






есть даже видео

Всем привет!Есть вопрос по поводу Lifepo4 батарей, а именно после зарядки трех банок (2 штуки 18650M1A и одна 26650M1A) напряжение скатилось у "мелких" с 3.44 до 3.35 и 3.38, у "толстенькой" c 3.37 до 3.35.(это изменения за 20 часов гдето) Это нормально?

Вот тут много всяких плат защиты http://ayaatech.en.alibaba.com/productg ... or_2S.html

есть модули с интерфейсами i2c http://ayaatech.en.alibaba.com/productg ... ction.html

вот это похоже на модуль с зарядкой http://ayaatech.en.alibaba.com/product/ ... h_BMS.html

http://ayaatech.en.alibaba.com/productg ... _CMB_.html

Вот тут ещё есть http://www.batteryspace.com/cmbchargema ... packs.aspx

Благодарю за инфу, наконец-то встретились модули с SMBUS интерфейсом. Нам как раз весьма нужны модули контроля заряда, с возможностью читать данные о состоянии батарей, наличии внешнего питания и т.п.

Беда только в том, что нам все эти чудеса таможить приходится. А некоторые ещё и сертифицировать (

да много всяких вкусностей появилось только стоит всё вдва раза дороже чем год назад, я пока старыми запасами пытаюсь обходиться.

что интересно, на той же алли предлагают сборки PCM + CMB + аккумуляторы панасоник, правда непонятно насколько это панасоник, судя по постам выше, но комплект практически под ключ.

"Очумелые ручки"

Заметка как сделать "качественную" зарядку на большие токи за недорого.

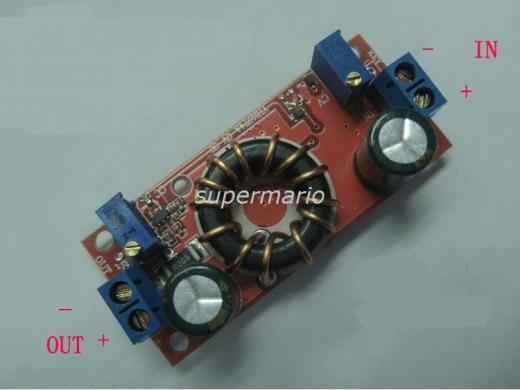

Покупаем такой модуль

и такой


1)У первого выпаиваем 5ногий стабилизатор, можно ножки обкусать нам нужет только датчик тока (катушку, силовой диод входной конденсатор тоже можно вырезать)
2)Рядом с подстроечным резистором (voltage regulation) есть светодиод (на фотографии выше он не виден но он там есть)
подпаиваем, к стороне, которая ближе к подстроечному резистору, новый диод (катодом к плате анод пока висит)

3)На второй плате выпаиваем диод рядом с надписью CV
4)на место анода этого диода припаиваем анод от нашего нового диода с первой платы.
5)Теперь соединяем так (1 - первая плата, 2 вторая)
IN1+ -> IN2+
IN1- -> IN2-
OUT2+ -> OUT1+

OUT1+ |
OUT1- | это наш выход на аккумулятор

Что мы сделали:
Мы исключили стабилизацию тока у второй платы а вместо неё поставили аналогичный модуль от первой платы.
Теперь напряжение регулируется на второй плате подстроечник CV
А ток регулируется на первой плате (current regulation)

Преимущества:
вторая плата действительно может работать на больших токах в режиме КЗ и не греться.
но есть недостаток, её стабилизация тока входит в резонанс при определённых настройках и нагрузках, из за чего она сильно греется, подробнее тут http://kazus.ru/forums/showthread.php?s ... 988&page=4
Поэтому мы модуль стабилизации тока заменили "проверенным".


Особенности о которых нужно помнить:
Вторая плата работает стабильно только при входном напряжении > 7в (лучше 12 и больше), а иначе она отключается, будет неуправляемое КЗ.

Можно обойтись имеющимися деталями, например оборвать дорожку которая идёт к аноду диода рядом с надписью CV на второй плате и соединить проводом этот анод с анодом светодиода с первой платы.

первая плата гуглится в ebay по слову "dc-dc cc-cv 5a" (бывает совмещена с платой индиктора напряжения и тока)
вторая по слову "4-30v dc-dc"
Обсуждение этих модулей есть тут http://forum.fonarevka.ru/showthread.php?t=15496

Советы:
1) не верьте тому что пишут, первая плата может выдать и 5А но недолго (секунды).
2) основное отличие второй платы в том что там очень умный ШИМ который управляет двумя полевыми транзисторами типа N
если токи большие и они всё же греются то можно заменить на транзисторы с меньшим Rds on (например со старых материнок)
3) не прикасайтесь руками к ножкам силовых транзисторов на второй плате, особенно во время работы, может произойти КЗ (ШИМ сума сходит)

продолжение.

Я попытался сравнить две схемы датчиков тока, от первой и второй платы.
Получилось следующее:
1) отличается шунт у первой платы 0.05 Ом у второй 0.005 Ом
2) Отличается операционный усилитель, у первой LM358 у второй OPA336N
3) отличается сама схема, у первой платы собран компаратор у второй собран усилитель с большим коэффициентом (1Мом в ООС)

Начал постепенно приближать схему второй платы к первому варианту.
Заменил шунт с 0.005 до 0.05 теперь регулируется лучше на малых токах от 0 до 2.65А, на выходе есть небольшие пульсации тока но в целом стало стабильно работать, выходной конденсатор еле еле греется.
Модернизация до компаратора никак существенно не повлияла, поэтому я полагаю что OPA336 просто не подходит для этой схемы.

d&g на этих модулях делать. да и непонятно, чем недорогие зарядники неугодили. те же клоны imax по 10-15$.

Angel71 писал(а):d&g на этих модулях делать. да и непонятно, чем недорогие зарядники неугодили. те же клоны imax по 10-15$.

размером, нужна компактная 8В 3А и чтобы не грелась как утюг.
эти модули по размерам подходят, но первый от 3А перегревается (и даже от 1.5А), а второй на 3А глючит (нормально работает только от 5А и выше, 5А много)
Если скрестить то получается супер модуль, но размеры уже великоваты.

жесть. с одного раза про спецмикры похоже не переварили. удачи с d&g.

Angel71 писал(а):жесть. с одного раза про спецмикры похоже не переварили. удачи с d&g.

для них обвязка нужна, которую рассчитать нужно,затем плату грамотно развести.
хотелось использовать готовые модули, тем более что по характеристикам продавцов должно работать.

есть и готовые, было бы желание поискать. хотя если делать на чём-то подобном max1737, то проблем вообще нет. тем более на некоторых современных микрах навесным монтажем за 5 минут можно управиться.
предыдущие сообщения не цитируют.

Да микросхема вроде хорошая и почти доступна, но развести такое компактно у меня не получится.
Вот почему такие модули , с подстроечными резисторами, не продаются?
