Re: Аккумуляторы и все о них

Сообщение Angel71 » 30 дек 2013, 00:55

:) ну то ненужные дебри, я такое уже через пол часа забуду, тем более то я хотел показать не реальную схему, а функциональный смысл. вот образно (забиваем на тип транзисторов, сколько и каких, что в обвесе, где там + и -,...) то, о чём раньше писал

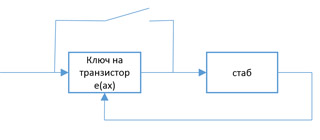

:) в общем не важно, можно и ближе к реальным схемам. порыл по "on off push-button mosfet", в выдаче много всего. http://www.mosaic-industries.com/embedded-systems/microcontroller-projects/electronic-circuits/push-button-switch-turn-on/latching-toggle-power-switch. +оказывается нужных зверьков можно поискать по "push button controller", "pushbutton controller".
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение linvinus » 30 дек 2013, 08:46

да что то в этом роде.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение linvinus » 04 фев 2014, 16:13

Нашёл микросхемы MP1584,MP2307,RT8272 если я правильно понял, они имеют встроенный ограничитель тока на 3А.



По идее такая микросхема сгодится чтобы заряжать аккумуляторы способные принять 3А.

есть такие модули
http://www.ebay.com/itm/New-Mini-DC-DC- ... 0994366448
http://www.ebay.com/itm/131052172588
http://www.ebay.com/itm/Mini-DC-DC-Buck ... 0362498785
http://www.ebay.com/itm/5-PCS-Mini-DC-D ... 1358599029

Кто что думает?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение linvinus » 13 фев 2014, 23:01

не из той оперы эти измерители тока.
работают они так:

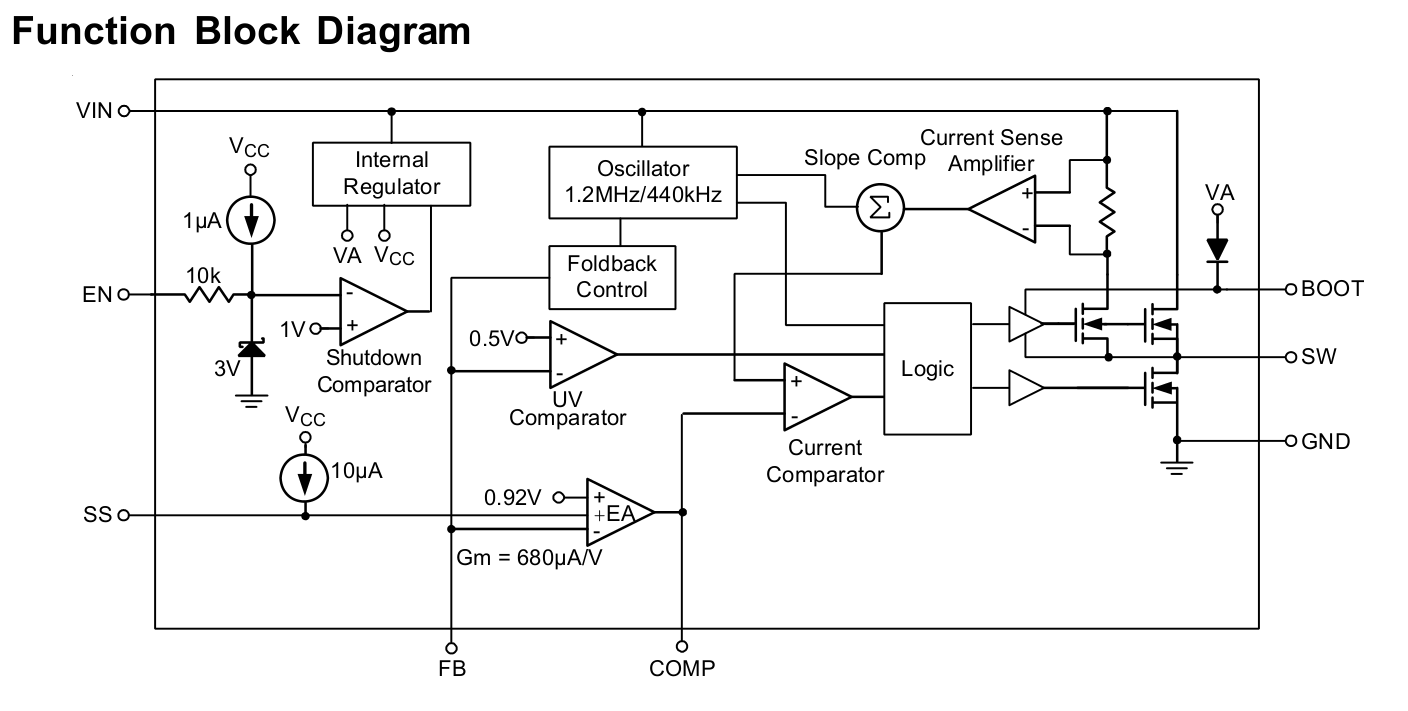

The MP2307 uses current-mode control to
regulate the output voltage. The output voltage
is measured at FB through a resistive voltage
divider and amplified through the internal
transconductance error amplifier. The voltage at
the COMP pin is compared to the switch current
(measured internally) to control the output
voltage.

короткое замыкание они держат но ток не регулируют, сильно греются.
эхх, а какая бы вещь могла получиться!
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение linvinus » 16 фев 2014, 22:23

Блин с авто выключением прокол вышел.
gpio можно сконфигурировать только когда ядро линукса загрузится.
Если для запуска можно и подольше держать кнопку нажатой, то во время перезагрузки самоподхват на rc-цепочке разряжается и вырубает стабилизатор, хотя период разрядки 8сек!
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Аккумуляторы и все о них

Сообщение Angel71 » 17 фев 2014, 00:43

не скромный вопрос, а смысл копаться в этих микрах обычных dc-dc?
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение linvinus » 17 фев 2014, 01:27

Angel71 писал(а):не скромный вопрос, а смысл копаться в этих микрах обычных dc-dc?

извини не понял фразы.

я победил проблему, разобрался как настроить gpio ещё при старте.
алгоритм следующий:
dc-dc преобразователь RT8272 http://www.ebay.com/itm/Mini-DC-DC-Buck ... 0362498785
(у меня используется для получения 5в от батареи, для питания контроллеров)
ножка EN через 820kOhm и нормально замкнутую микрушку посажена на землю (т.е. по умолчанию ВЫКЛЮЧЕНО).
одновременно к ножке EN подключен smd конденсатор на 10uF (конечно тоже на землю)
одновременно через диод (катодом к EN), и ограничивающий резистор в 150 Ohm, к EN подключена ножка arm контроллера.
Звучит громоздко но всё очень компактно.

Получается следующее, по умолчанию ножка притянута к земле через резистор 820kOhm.
нажимаем на кнопку - резистор "повисает", конденсатор заряжается от внутреннего источника,
как только он зарядится до 1.4в стабилизатор запустится.
включится arm контроллер который загрузит u-boot который считает с флешки файл в котором сказано
Код: Выделить всёРазвернуть
gpio set ph7

теперь мы на самоподхвате. далее загружается ядро линукса и мы живём спокойно.
если выполнить ребут то ph7 сбрасывается на секунду но потом u-boot опять её поднимает.

Чтобы выключить, в цепочке выключения предпоследней командой гасим ph7
для ubuntu можно создать такой файл
Код: Выделить всёРазвернуть
 cat /etc/init.d/ups-monitor
#!/bin/sh

case "$1" in
  poweroff)
   echo "Marsboard poweroff"
   echo 0 > /sys/class/gpio/gpio48_ph7/value
        ;;
esac;

Этот файл (если существует) по умолчанию запускается из /etc/init.d/halt

спустя 8сек после этого плата отключается :Yahoo!:
Целый день с этим разбирался.

Добавлено спустя 1 минуту 30 секунд:
ЗЫ. а зарядка и самодельный UPS работают отлично! и аккумулятора надолго хватает.
если работает только arm контроллер + wifi то на целый день хватает.

зы2.
в первоначальном варианте у меня не было диода, поэтому я мучался с нормально замкнутой кнопкой, с диодом можно не париться, для пуска использовать любую нормально разомкнутую кнопку (без фиксации), через неё на EN подавать напряжение со входа, желательно через ограничивающий резистор например в 1кОм.
Диод нужен чтобы не питать arm контроллер через ножку EN.
Последний раз редактировалось linvinus 17 фев 2014, 10:22, всего редактировалось 2 раз(а).
