Сообщение SSG » 18 мар 2007, 10:10

Какой ток большой и какое напряжние маленькое?
Если ток, на который рассчитан мост больше потребляемого движками - это есть гуд, поскольку может сам мост от перегрузок уберечь при застревании махинки.  :!:
Напряжение же питания движков для мостов обычно в какихнить пределах лежит.
А что за движки-то такие, 4В, 5А. Напряжение какое-то маловатое. :?
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Валерос » 18 мар 2007, 12:20

ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge   FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение alex_avr » 18 мар 2007, 12:21

SSG писал(а):Какой ток большой и какое напряжние маленькое?
Если ток, на который рассчитан мост больше потребляемого движками - это есть гуд, поскольку может сам мост от перегрузок уберечь при застревании махинки.  :!:
Напряжение же питания движков для мостов обычно в какихнить пределах лежит.
А что за движки-то такие, 4В, 5А. Напряжение какое-то маловатое. :?

Движки от шуруповертов. При нормальной работе ток врядли будет превышать 3.5А-4А, но если двигатель заблокировать, то ток 4.8А
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область

Сообщение alex_avr » 18 мар 2007, 22:00

Валерос писал(а):ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge   FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.

не нашел я серой кнопочки samples...
искал тут
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область

Сообщение alex_avr » 18 мар 2007, 22:04

зато нашел для MC33887, не подскажите, чем отличаются?
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область

Сообщение Валерос » 18 мар 2007, 23:11

Если тебе не влом покачать датшиты на эти два моста, а затем не влом их почитать и не влом сравнить, то из всего этого невлома ты, мой юнный друг, увидишь, что у этого прекрастного мостика появился, в отличии от предидущего собрата, прекраснейший выход FEEDBACK FOR H-BRIDGE (FB), предназначенный для обратной связи к управляющему микроконтроллеру. Короче бери пока дают free-шару и юзай в удовольствие.
Вложения

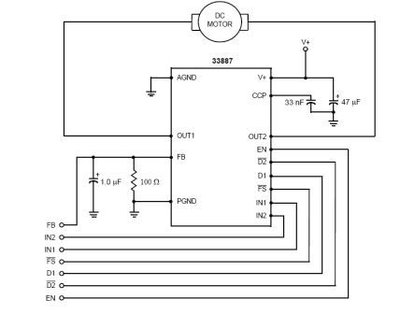

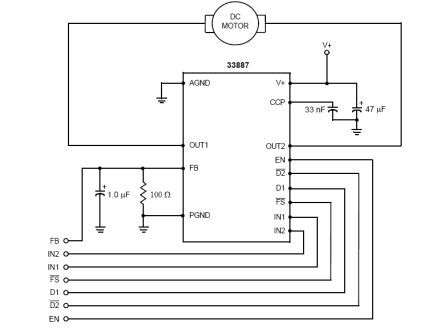

Новый рисунок.jpg
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение alex_avr » 20 мар 2007, 21:44

Валерос писал(а):ТЗ не совсем понятное, может схема есть, так выкладывай.
А чем MC33886, 5.0 A H-Bridge   FREESCALE.com не подходит?
Они совершенно бесплатно высылают образцы (5шт сразу) прямо тебе домой, срок поставки 1 неделя.

так, вчитался в описание и понял что не подходят.
они на напряжение от 5ти вольт расчитаны, а у меня 3.6
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область

Сообщение avr123.nm.ru » 20 мар 2007, 22:10

alex_avr писал(а):они на напряжение от 5ти вольт расчитаны, а у меня 3.6


Может вам пойдет мост типа как в  -  OpenServo.org
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение alex_avr » 20 мар 2007, 22:15

avr123.nm.ru писал(а):
alex_avr писал(а):они на напряжение от 5ти вольт расчитаны, а у меня 3.6


Может вам пойдет мост типа как в  -  OpenServo.org

Код: Выделить всёРазвернуть
This site is being re-designed / re-purposed..
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область

Сообщение avr123.nm.ru » 20 мар 2007, 22:26

используйте нормальный браузер - IE
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 21 мар 2007, 00:51

avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15896
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Vooon » 21 мар 2007, 00:58

avr123.nm.ru писал(а):используйте нормальный браузер - IE


123, что-что а ИЕ точно не нормальный браузер, и в ИЕ7 они тоже накосячили.

Myp писал(а):Бугагага

Вот именно! Буугага (вставлю еще падонкафских смайлоф) ИзображениеИзображение
ЗЫ: вот уж точно РОФЛ - Изображение
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Сообщение MegaBIZON » 21 мар 2007, 06:38

:shock: Ты откудова их тут сунуль? :shock:
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Валерос » 21 мар 2007, 10:38

Myp писал(а):
avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага


Что вы ржете, человеку совет нужин... не стыдно?

Alex, у всех нормально открывается эта ссылка, и в IE и в Opere без всяких www. Ты бы схемку набросал, хотябы на листочке бумаги, и не забывай, что на любом мосте есть падение напряжения... 8) и потом ШИМ поиграться есть, добавь ещё один аккум и будет 5 с лишним V.
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение alex_avr » 21 мар 2007, 16:30

Валерос писал(а):
Myp писал(а):
avr123.nm.ru писал(а):используйте нормальный браузер - IE

Бугагага


Что вы ржете, человеку совет нужин... не стыдно?

Alex, у всех нормально открывается эта ссылка, и в IE и в Opere без всяких www. Ты бы схемку набросал, хотябы на листочке бумаги, и не забывай, что на любом мосте есть падение напряжения... 8) и потом ШИМ поиграться есть, добавь ещё один аккум и будет 5 с лишним V.

вообщем я уже разобрался более-менее :)
заказал, выслали, правда всего 2 штуки и в корпусе который фиг припаяешь :)
приедут - поиграюсь, если что - напишу, всем спасибо!
alex_avr

Сообщения: 11
Зарегистрирован: 18 мар 2007, 02:16
Откуда: Московская область
