bldc-hv

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: bldc-hv

Сообщение ilalexey » 24 май 2011, 11:30

ещё нет.
--------------
выпаял D4,R32,R27,L2
--------------
похоже плата где-то засралась. R19 пищит.
сейчас в маг порулю за стабилизатором. Какой брать?
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 24 май 2011, 11:56

Стабилизатор любой 12в на 500мА, но до него ещё рано.
что значит пищит? в точке BEMFA земля?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 24 май 2011, 12:06

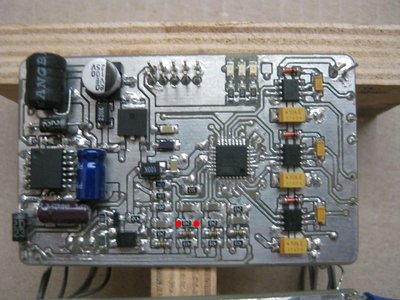

пищит при прозвонке в точках на картинке
"любой" - например?
-------------
выпаял 18,19 резисторы. пищит BEMFA на землю. мега чтоли ушла?
Вложения
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 24 май 2011, 15:01

Я в avr новичок и сказать, что на выводах контроллера при отсутствии питания, не могу, проверь соседние не используемые ноги, если звенят, то это общее для всей микросхемы.
но нормально это или нет не знаю. возможно avr123 может помочь.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 24 май 2011, 19:35

свободные не пищат. как в коде на другую перекинуть?
может в мэйкефайле быть что-то прописано, что делает нехорошо, вплодь до кз?
-----
город выматывает до чёртиков.. вернулся из магазина(пол дня убить надо, блин)
ничего нет. и это в Киеве. 7812 нет! только платой нашёл 8-25в ту 12в.
с 5в до 10в нема тоже.
мс34063 взял ещё.
-----
короче, отдыхать пора. 10 из 12 транзисторов открываться не хотят.
походу спалил всё , что можно было
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 24 май 2011, 21:34

блин! жалко., хотя проверять транзисторы когда они в схеме сложно, он может не открывается т.к. в ir2401 открыт.
лучше выпаеные проверверить. всё равно выпаивать если сгорели.
У меня ir4428 часто сгорали, пока в питание 10 Ом не поставил, и диод от переполюсовки.

Добавлено спустя 4 минуты 50 секунд:
просто так перекинуть не получится, у тебя же схема к конкретным ногам подведена!
это на макете можно делать что вздумается
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 24 май 2011, 21:45

я уже созрел :D можно ноги кидать, как угодно
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 24 май 2011, 21:58

в массиве PWM_BYTE_DATA определены состояния для шим это пишется в PORTB (PWM_PORT),
в массиве ACTIVE_FET определены состояния активных транзисторов PORTD.
далее зависит что ты хочешь передвинуть на порту b или d.
И ещё учти что программа заточена под ir2401 ir2104, в этой микросхеме есть встроенная логика, программа рабботает с учётом этой логики.
Последний раз редактировалось linvinus 25 май 2011, 13:04, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 25 май 2011, 11:55

ir2401 ?
не ir2104
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 25 май 2011, 11:56

угу, попутал цифры.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 25 май 2011, 12:41

а могли быть проблемы изначально из-за длинных проводов между драйвером и ключём?
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 25 май 2011, 13:04

мало вероятно, максимальная скорость 32кГц
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 25 май 2011, 13:14

у старой меги, которую выпаял перед этой, прошитую, BEMFA на землю не пищит.
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 25 май 2011, 13:27

видимо ей ппц.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 25 май 2011, 15:16

сейчас ногу ей подниму, гляну

Добавлено спустя 1 час 32 минуты 37 секунд:
ногу поправил - не пищит.
ключи живые-здоровые, выпаивать не пришлось тк силовая часть отдельной платой, только провода покусал.
+12,+5 на минус не звенят.
нитка горит по прежнему :(
когда включаю успевает моргнуть диод.

Добавлено спустя 12 минут 20 секунд:

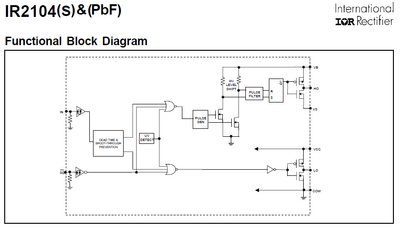

..и ещё, у 2104 резисторы вроде внутри подведены(тестер 38,5 в среднем показывает)
Вложения
Аватара пользователя
ilalexey

Сообщения: 1422
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Пред.След.
