bldc-hv

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 16:57

тоже верно :)
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 17:19

Я тебе ещё в первом сообщении сказал как защититься от большого тока :) ставь предохранитель из тоненькой проволочки,толщиной с волос и длинной 2-3см.

Я также три раза жёг мосфеты и отбил у себя желание заниматься электроникой на пол года.
Послушав умных людей делал контроллер с жирными дорожками
Потом собрал контроллер с тоненькими дорожками, и опять удачно спалил, но дорожку, теперь в этом месте напаиваю проволочку.
Уже не раз спасала.

Так вот, пока не заработает нужен предохранитель или тоненькая дорожка у входа питания.
Они горят первыми. В идеале конечно нужно использовать лабораторный блок питания, но у меня всё никак руки не дойдут его сделать.

Добавлено спустя 3 минуты 59 секунд:
А вообще странно что она сгорела! такого быть не должно! Она до 40в , в обычном варианте и до 60ти в HV!
Может коротит у тебя что нибудь?
Последний раз редактировалось linvinus 23 май 2011, 17:22, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение dccharacter » 23 май 2011, 17:20

да, тоже три драйвера спалил. Правда из-за того, что флюс уродский проводящий - а я его еще и не смывал (кстати, недавно на easyelectronics писали что он еще и не смывается и пропитывает верхние слои текстолита). У меня БП 3А максимум дает, но этого хватает :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 17:25

ilalexey,
Проверь схему! не должно оно гореть!
Отключи двигатель и попробуй включить схему.
Последний раз редактировалось linvinus 23 май 2011, 17:29, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 17:28

проволочка уже стоит, но после диода входного. дорожка погорела перед :)
------------
в общем, побегу сейчас в маг за регулятором на 12в.
какой брать? с 11в на 12? lm340/lm7812, mc34064 ?
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 17:31

ilalexey, понятно,
ну дорожка ладно, странно что микруха сгорела!
попробуй без двигателя запустить, диоды должны моргать.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 17:47

диоды моргают. без микрухи, с перемычкой, 11.3в

Добавлено спустя 12 минут 34 секунды:
в магазин не успел уже
34064 отпадает, ему больше 13в нужно
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 17:51

блин, так не понятно, заработали IR2104 или нет.
тяжко без осциллографа :(
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 18:01

перед тем, как пыхнуть, двиг пытался стартовать(те мосты шевелились). выключил питание. поменял провода на движке. включил. опять закряхтел. в какой-то раз "пых".
у меня комп прямо на столе возле. Домашние дорвались до интернета и всё это я проводил юзом. вполне мог где-то зацепить чего.
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 18:08

Брр, что то у тебя недопонимание как твой драйвер работает.
LM2574 это step-down регулятор, т.е. ему на вход нужно подать 13 и более вольт а на выходе он даст 12 вольт
Тоже самое но другим способом делает любая кренка КР140ЕН в народе стабилизатор напряжения.
Это нужно для того чтобы напряжение на драйвере не превышало 20В вот описание драйвера на русском http://www.gaw.ru/html.cgi/txt/ic/IR/co ... IR2104.htm
Из того же описания видно что и 11в для IR2104 достаточно.

Добавлено спустя 3 минуты 39 секунд:
Т.е. если ты будешь питать свою схему 12в она должна работать и без стабилизатора.
Но она не заработала, вот тут без осциллографа тяжко, либо и дальше мучать контроллер в лоб, либо думать как отладить.
можно поправить программму чтобы она на выход дала определённую статическую комбинацию и вольтметром смотреть где какое напряжение.
И так проверить все транзисторы и IR2104.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 18:34

что делает LM2574 я понял, но сейчас думаю стабильные 12в сделать из нестабильных 11.в
движку-то всёравно 11.1 нужно.
другой вопрос по ключам. тех, что в схеме нигде не нашёл, но нашёл "улудшеный аналог", как написали - irlr3110zpbf, а годится он или нет хз
Вложения
irlr3110zpbf.pdf
(317.36 КиБ) Скачиваний: 0
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 19:31

Эти транзисторы тоже подходят.

Добавлено спустя 19 минут 52 секунды:
Вот ещё что нарыл про эти ir2104 http://www.radiokot.ru/forum/viewtopic.php?f=22&t=42689
у тебя в схеме нет подтяжки к земле.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 20:14

интересно. так 2ю или 3ю ногу через резистор на землю пустить? 100К хватит?

Добавлено спустя 11 минут 36 секунд:
и ещё, везде вижу электролиты здоровые. на схеме вроде нет. зачем они?
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 23 май 2011, 20:46

обе ноги SD и IN подтяни резистором к земле, лучше 47КОм
>и ещё, везде вижу электролиты здоровые. на схеме вроде нет. зачем они?
о каких электролитах речь?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 23 май 2011, 21:03

глянул код и подумалось, что с 11 вольами он не сдвинется. в протеусе убат 20 поставил с обновлённой прошивкой и о чудо - оно шевельнулось
-------------
дядька вот чего пишет:
Notes on building your own controller:
The following pictures are from the prototype. Here with some errors in the layout. I did some tests with a 12 volt fixed voltage regulator. The step-down converter isn't cheap at all . Until about 20 volts input voltage this is quite possible. By adjusting the parameters in the software and the RC-networks the operation of small engines is easily feasible.
--------------
..и 12в регулятор трёхногий, а не таракан как у меня.

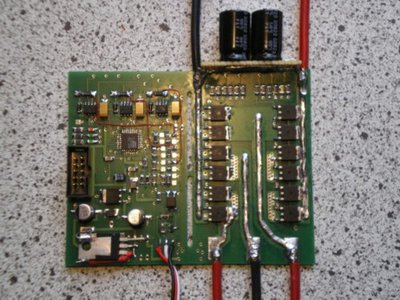

два электролита чёрных на фотке, возле кабелей питания
Вложения
Аватара пользователя
ilalexey

Сообщения: 1441
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
