Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 18:05

вариация на тему дуины. с мегой644п. репрап на ней.
------------
http://reprap.org/wiki/Motherboard_1.2
http://sanguino.cc/start
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 20:51

Понял, и то и другое встречал в интернете. Но как то не зацепило :)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 20:54

из-за отсутствия лпт выбрал
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 21:50

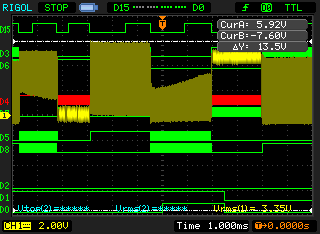

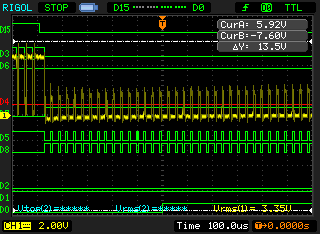

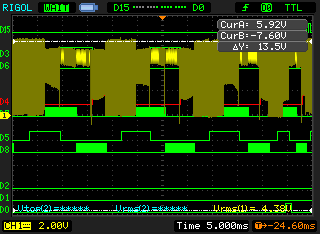

Для истории добавлю диаграммы:

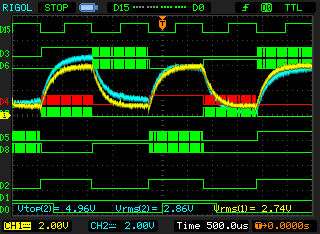

Один и тот же момент вклюючение HC LB (компаратор следит за напряжением на А возрастающий фронт), но два разних шима.
Один стандартный, шим только на нижних транзисторах, второй более навороченный, тот что корректно работает.

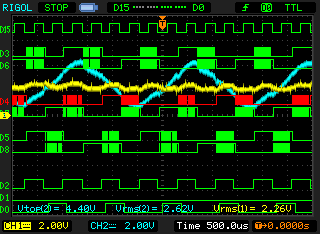

(newfile3.png,newfile4.png,newfile5.png) рабочий вариант, три разных разрешения.

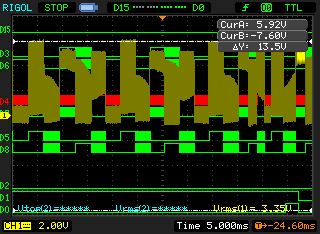

(newfile1.png,newfile6.png,newfile7.png) не рабочий, три разных разрешения.



Добавлено спустя 16 минут 58 секунд:
>из-за отсутствия лпт выбрал
понятно, хотя вроде есть готовые usb-lpt
Последний раз редактировалось linvinus 18 июн 2016, 13:55, всего редактировалось 4 раз(а).
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 21:56

ох ну и выдержка у тебя!! ) спасибо!
подал сигнал напрямую, без оптрона. начал кряхтеть и перегружать мегу.
тестер спаял, но он не робет - питание наоборот кинул и кондёр бах).

Добавлено спустя 3 минуты 9 секунд:
от сюда и дальше forum81/topic9984-45.html
лпт не моё! мы лёгких путей не ищем! :)
------------
А как поправить схему, чтобы сигнал нормальным был?
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 22:25

Проще не схему а программу,
поменяй значения в программе
#define INT1_RISING 0x08 // rising edge triggers INT1

#define INT1_FALLING 0x0C // falling edge triggers INT1

на
#define INT1_RISING 0x0С // rising edge triggers INT1
#define INT1_FALLING 0x08 // falling edge triggers INT1
в файле rcimp.h

Более красиво, конечно, не менять значения а найти в коде везде где INT1_RISING заменить на INT1_FALLING и наоборот.

Если схемно, то перед Q1 поставить последовательно второй такой же транзистор с такими же резисторами в базе и коллекторе.
Транзистор по своему функционалу инвертор.

Добавлено спустя 16 минут 6 секунд:

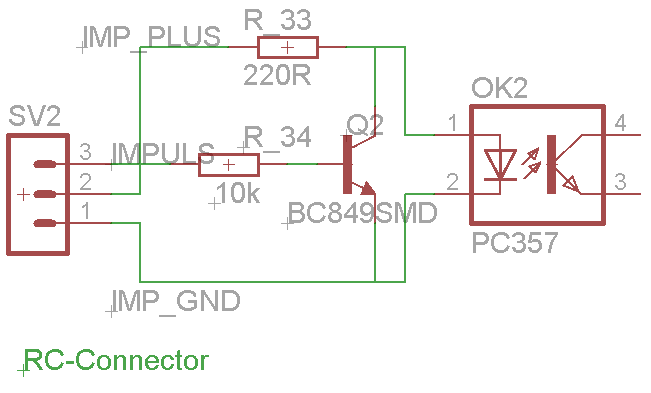

Схемно вариант 2, включить светодиод оптрона не последовательно с транзистором а параллельно.

Т.е. вывод 2 оптрона отключить от транзистора и посадить на землю IMP_GND, а освободившийся вывод транзистора подключить к первой ноге оптрона, т.е. там будет Т-образное соединение.
Тогда диод будет гореть когда транзистор закрыт. и погаснет когда транзистор откроется, но для перестраховки я бы увеличил сопротивление R33 на 100 Ом, зависит от напряжения питания на выводе IMP_PLUS.
Нужно чтобы резистора было достаточно чтобы светил диод, и не перегревался транзистор.
Т.к. когда транзистор откроется весь ток пойдёт через транзистор, и единственной нагрузкой будет резистор.
I=U/R из документации ток коллектора 100мА максимум, т.е. лучше 50мА, при входном напряжении 5в
получаем R=U/I=5/0.05=100 Ом, значит резистора 220 Ом должно хватить
Последний раз редактировалось linvinus 21 май 2011, 22:56, всего редактировалось 2 раз(а).
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 22:30

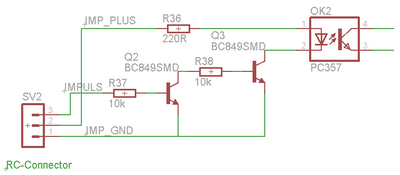

так?
Вложения
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 22:34

нет, нужен ещё один резистор на коллектор Q2 , т.е. IMP_PLUS через резистор на коллектор Q2.
я выше другой вариант предложил.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 22:47

увидел. ты мне столько инфы накидал.. буду переваривать завтра)
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 22:54

Ок :)
Смотри что проще, скальпелем поработать или второй транзистор взгромоздить.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 21 май 2011, 22:57

мысль пришла вот, а генератор из звуковухи есть какой? ато сижу с паяльником, а подумать забыл..
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 21 май 2011, 23:14

Это будет сложнее, посмотри статью http://easyelectronics.ru/zvukovaya-kar ... atora.html
там в комментах была ссылка на подборку программ.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 22 май 2011, 00:36

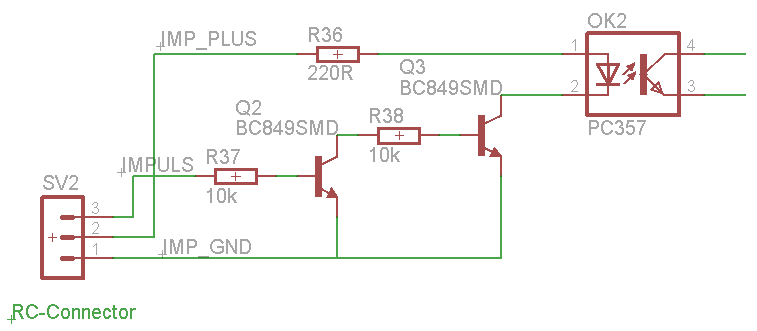

так?
Вложения
Аватара пользователя
ilalexey

Сообщения: 1453
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: bldc-hv

Сообщение linvinus » 22 май 2011, 13:13

Да.

Добавлено спустя 1 час 16 минут 54 секунды:
Я запустил BLDC по схеме http://mikrokopter.de/ucwiki/BL-Ctrl_An ... ltplan.gif
Отличие в том что может использоваться аппаратный шим на верхних транзисторах.
программа та же, только схема переключение исправлена чтобы для ШИМ использовать только верхние транзисторы.
В этой схеме конденсаторы С1,С2,С4 по 100nF обязательны.
На мой взгляд эта схема более удачна и менее капризна.
Но т.к. ПО там не GPL, немного изменив, можно использовать программу из BLDC-HV.

Как видно тут более понятные и чёткие моменты переключения.
CH1 - точка MITTEL (усреднение по немецки)
CH2 - NULL_A

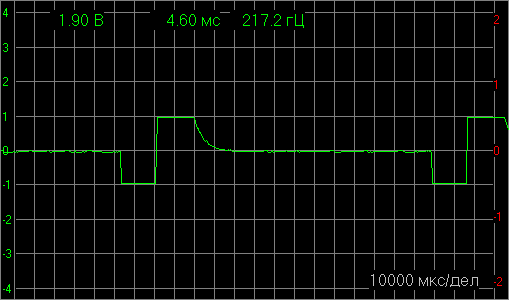

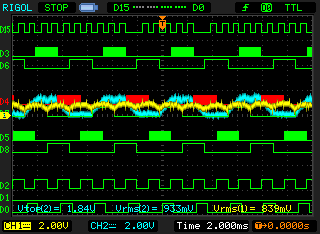

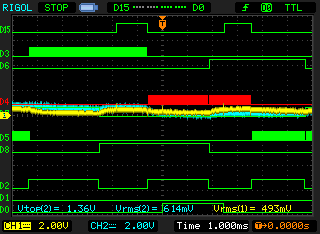

Вот диаграммы аналогичные предыдущим, момент тот же.




Добавлено спустя 52 минуты 40 секунд:
Вот и видео ,
на видео запечатлён "весь" мой контроллер :))



Добавлено спустя 43 минуты 31 секунду:
Забавно, но этот делитель работает и с оригинальной схемой и программой :)

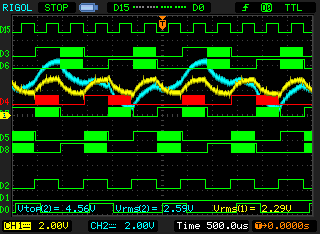

И диаграммы интересные

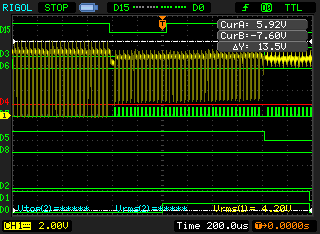

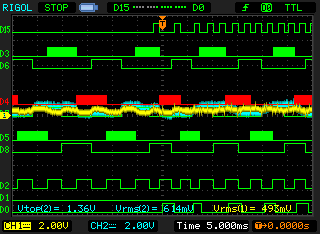

На более высоких оборотах:

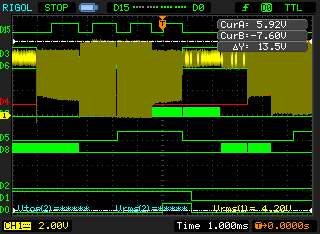

И ещё больше обороты, в точке NULL_A всё более пилообразные линии.
Последний раз редактировалось linvinus 18 июн 2016, 14:01, всего редактировалось 1 раз.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: bldc-hv

Сообщение ilalexey » 22 май 2011, 20:08

колоссальная работа проделана! :good:
с меня магарыч (правда даже не представляю какой) :)
----------------
после неудачных вариантов тестеров решил на тиньке2313 сворганить(завалялась уже подпаяная к програм_штекеру). http://winavr.scienceprog.com/example-a ... g-avr.html
пока выдаёт странное, но играться так проще.
