поставить химеру на подшипник для подъёма сопла?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 23 авг 2017, 23:34

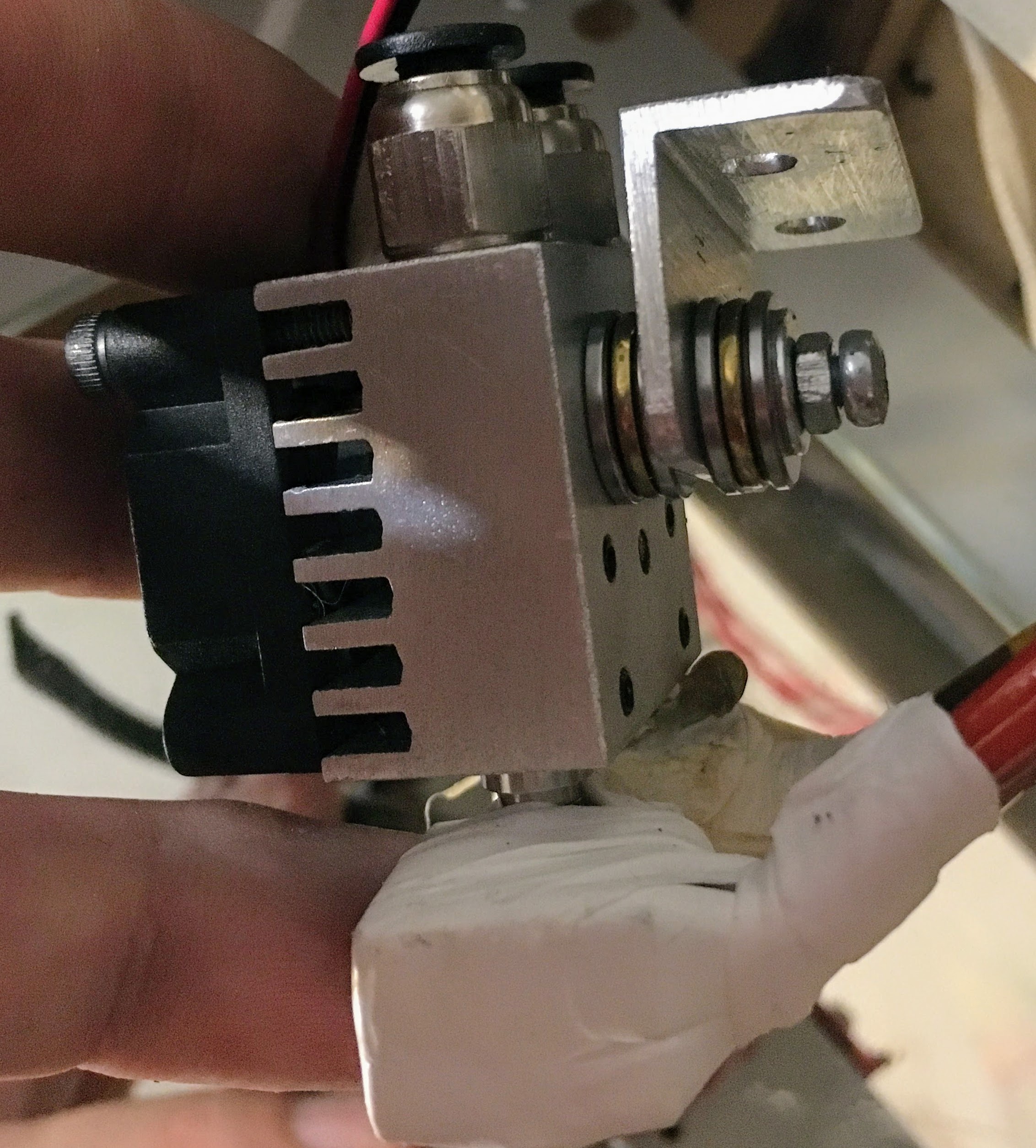

ковырял в очередной раз принтер и заметил что если закрепить химеру лишь на одном болту, то химера очень даже удобно начинает покачиваться.


плоскость сопла конечно будет слегка не параллельна столу но это можно решить, например слегка шлифануть торец сопла, чтобы он стал параллелен столу.
так как это сопло будет для поддержек, то слегка овальная форма отверстия непринципиальна, для поддержек супер качество не требуется..

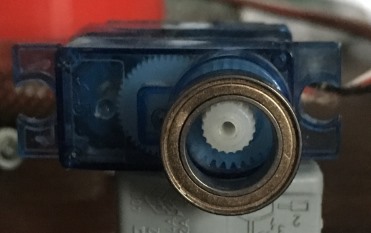

крепится вся петрушка к каретке через пару опорных подшипников примерно вот так:


а качается микросервой.

покритикуйте идею =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение setar » 25 авг 2017, 17:54

идея правильная , я жду вот такие шаговики с редуктором для реализации
они дешевле мощнее и легче чем серва получаются, только для управления нужен канал шаговика полноценный
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 25 авг 2017, 18:02

не, не вариант.
во первых они капец медленные
во вторых тяжёлые, 37 грамм против 9 граммовой сервы.

канал шаговика как раз полноценный не покатит, там обмотки соединены звездой, обычный драйвер не будет крутить
нужно 4 цифровых выхода и микросхема ULN2003 ну или разбирать и резать перемычку чтобы обмотки стали раздельные.

ещё надо придумать решение чтоб фиксировать хотенд в двух положениях
в начальном положении вероятно надо держать за счёт упора в ограничитель при помощи пружины, типа такой, от дверной ручки https://www.aliexpress.com/item/Long-lo ... 14327.html они разные бывают и усилие у дверной ручки нормальное
расположить вокруг подшипника упорного и зафиксировать к корпусу радиатора винтиком через петельку.
второй конец загнуть и зацепить за каретку.

ля нагибания хотенда вероятно серва с эксцентриком на валу в подшипнике
величину "нажатия" можно подобрать подобрав подшипник с нужным внутренним диаметром.


как вариант делать механизм нажимания на шарнирах
например от РУ машинок, они достаточно миниатюрные и не дорогие
это позволит располагать серву на расстоянии и слегка под углом, для удобства компоновки
ну и по быстрому отрегулировать удобно.
https://www.aliexpress.com/item/2pcs-Al ... 25062.html
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение setar » 25 авг 2017, 20:01

серву как на фотке ставить даже не смешно, посмотри момент какой у нее.
там же пластик. ставить нужно формфактор стандарт с металлическими шестернями, а это не меньше 40г
ты поэкспериментируй
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 25 авг 2017, 20:29

не хочу тебя расстраивать, но это над твоим шаговиком надо смеяться)) https://www.youtube.com/watch?v=14jF8umwJLI
во первых 9 граммовая микросерва гораздо мощнее указанного тобой шаговика, у неё момент порядка 2 кг на см
во вторых в твоём шаговике шестерёнки как раз пластиковые, а микросерву можно взять с металлическими шестернями https://www.aliexpress.com/item/100-org ... 83157.html

да и причём тут момент? серва просто переключает голову из одного устойчивого положения в другое.
в устойчивом положении усилие на серву нулевое.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Aseris » 25 авг 2017, 20:51

А чем идея глобально от Переключение голов отличается?
Аватара пользователя
Aseris

Сообщения: 1013
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 25 авг 2017, 21:02

принцип одинаковый, отличие в размере.

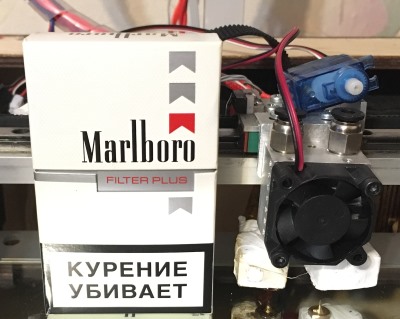

такой поворотный хотенд по идее умещается в габариты пачки сигарет.
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение setar » 25 авг 2017, 22:07

http://www.cel-robox.com/where-is-my-du ... rial-head/
cel-uk.com/3d-printer/modules.html

ну и в целом посмотри голову, поищи в сети инфу
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 25 авг 2017, 22:56

посмотрел даташит, по даташиту там 30 милиньютонов на метр, это 3 кгсм вроде как.
у меня есть парочка таких моторчиков, когда пробовал, по ощущениям они мне показались совсем дохлыми, может путаю или что-то неправильно делал.
но один фиг шестерёнки там пластиковые.

у него вал 5мм, хорошо встаёт в подшипник, тоесть в принципе может держать нагрузку без проблем. серва боковую нагрузку будет хуже держать.

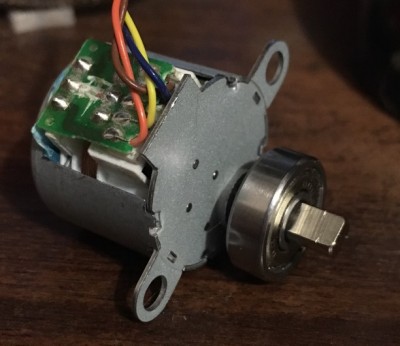

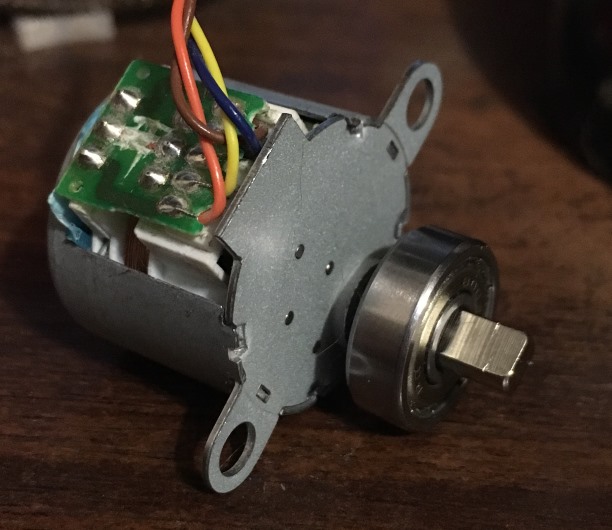

на фото заодно видно что конкретно надо перерезать, чтобы превратить его в обычный шаговик работающий от обычного драйвера.
Файл_000 (1).jpeg

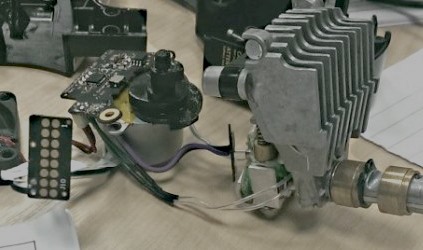

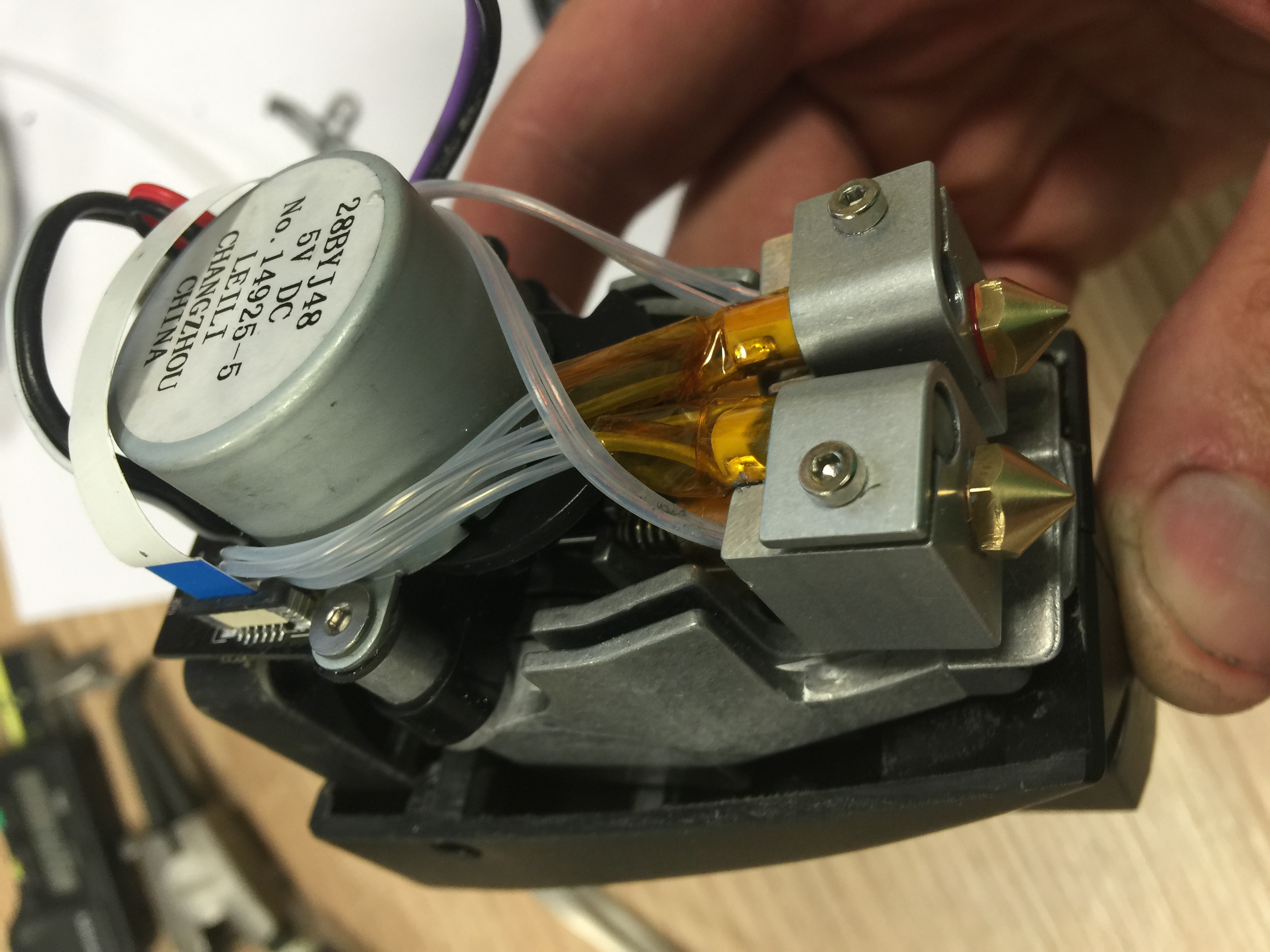

вот смутная фотка их прототипа
на валу сидит некая пластиковая шайба хитрой формы
вероятно эксцентрик
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение icehardy » 25 авг 2017, 23:41

Уже месяца 3-4 тестирую свою вариацию на тему подъемных сопел
микросерва SG90 справляется с подъемом головы за 340 миллисекунд
еще много нюансов нужно переделать, но теперь мне понравилось печатать двумя материалами

Вариант качалки тоже прорабатывал, нарисовал уже и модельку каретки
но изготовить свой ColdBlock с отверстиями расположенными под углом оказалось стоит 7000р
я посчитал это дорого для эксперимента и пришел к другому решению
https://vk.com/video11395341_456239063
Аватара пользователя
icehardy

Сообщения: 1270
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 26 авг 2017, 10:46

и ты молчал?
давай показывай чё там у тебя =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение icehardy » 26 авг 2017, 11:25

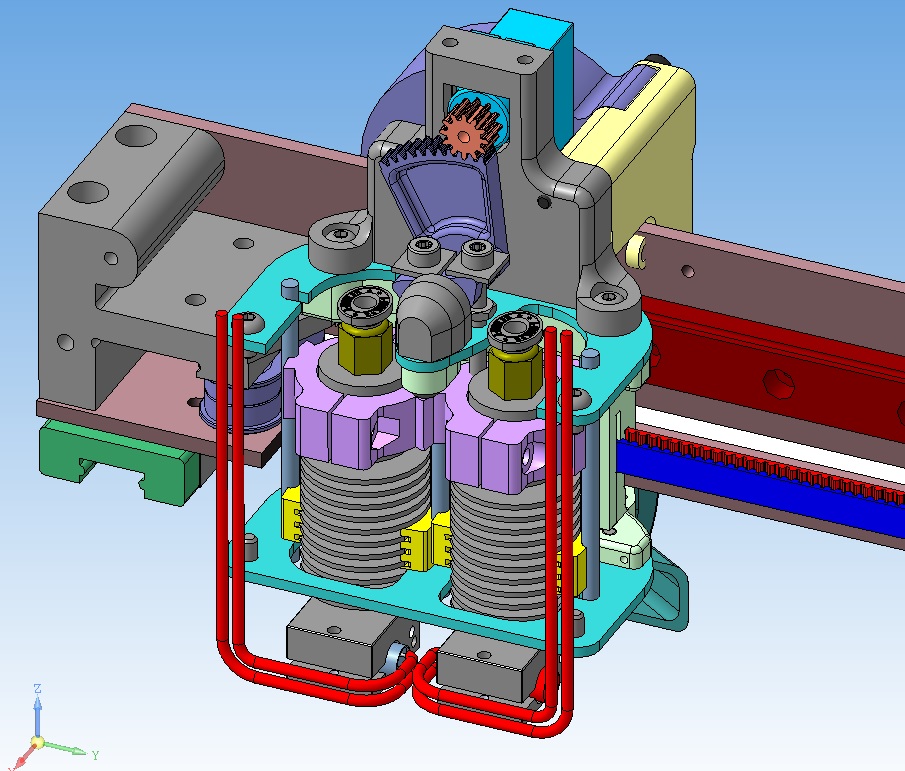

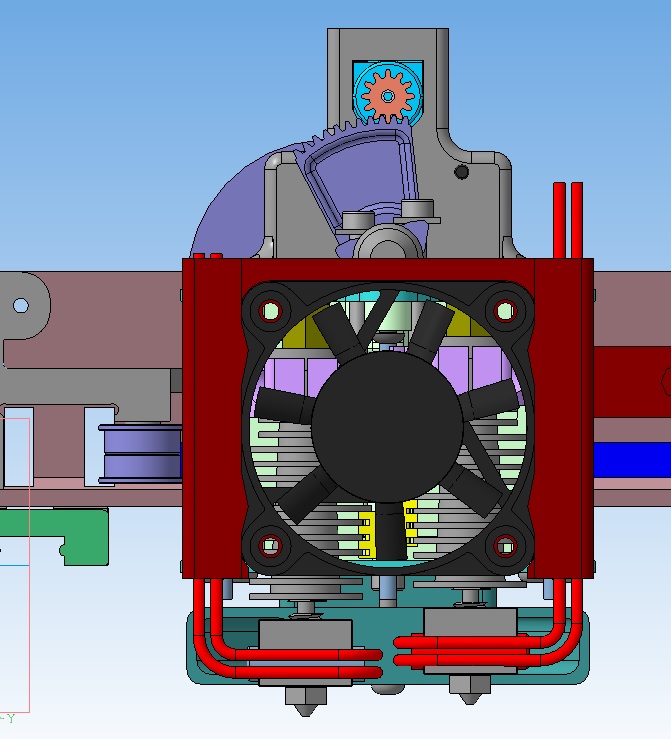

Хотелось сделать так
охлаждение водоблоком, перекрытие неактивного сопла...

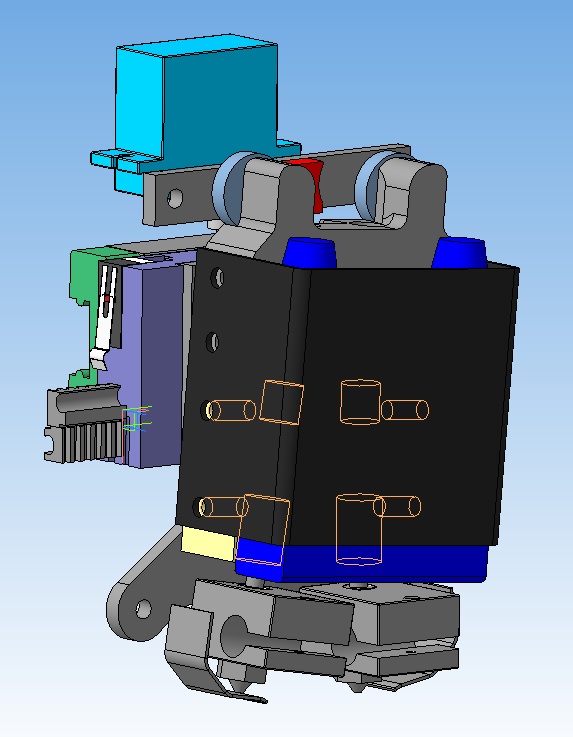

Но теперь получилось вот так, гораздо бюджетнее

Аватара пользователя
icehardy

Сообщения: 1270
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение setar » 26 авг 2017, 11:26

кстати у головы робокс основная фишка не наклон головы (на +/- 3 градуса, на рекламный картинках так сказано) а то что у него сопла запираются изнутри игольчатым клапаном,
видимо по управлению совмещено с наклоном, а может и независимо.
я вижу это так: например
+10 градусов голова наклонена (+3) сопло 1 открыто, сопло 2 загкрыто
+3 градуса голова наклонена (+3) сопло 1 закрыто, сопло 2 закрыто
-3 градуса голова наклонена (-3) сопло 1 закрыто, сопло 2 закрыто
-10 градусов голова наклонена (-3) сопло 1 закрыто, сопло 2 открыто
Аватара пользователя
setar
Site Admin

Сообщения: 9865
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 26 авг 2017, 12:17

А зачем оба хотенда двигать?
достаточно же второй хотенд поднимать чуть выше первого или опускать чуть ниже первого.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17142
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Diffid » 26 авг 2017, 12:54

icehardy писал(а):
Но теперь получилось вот так, гораздо бюджетнее

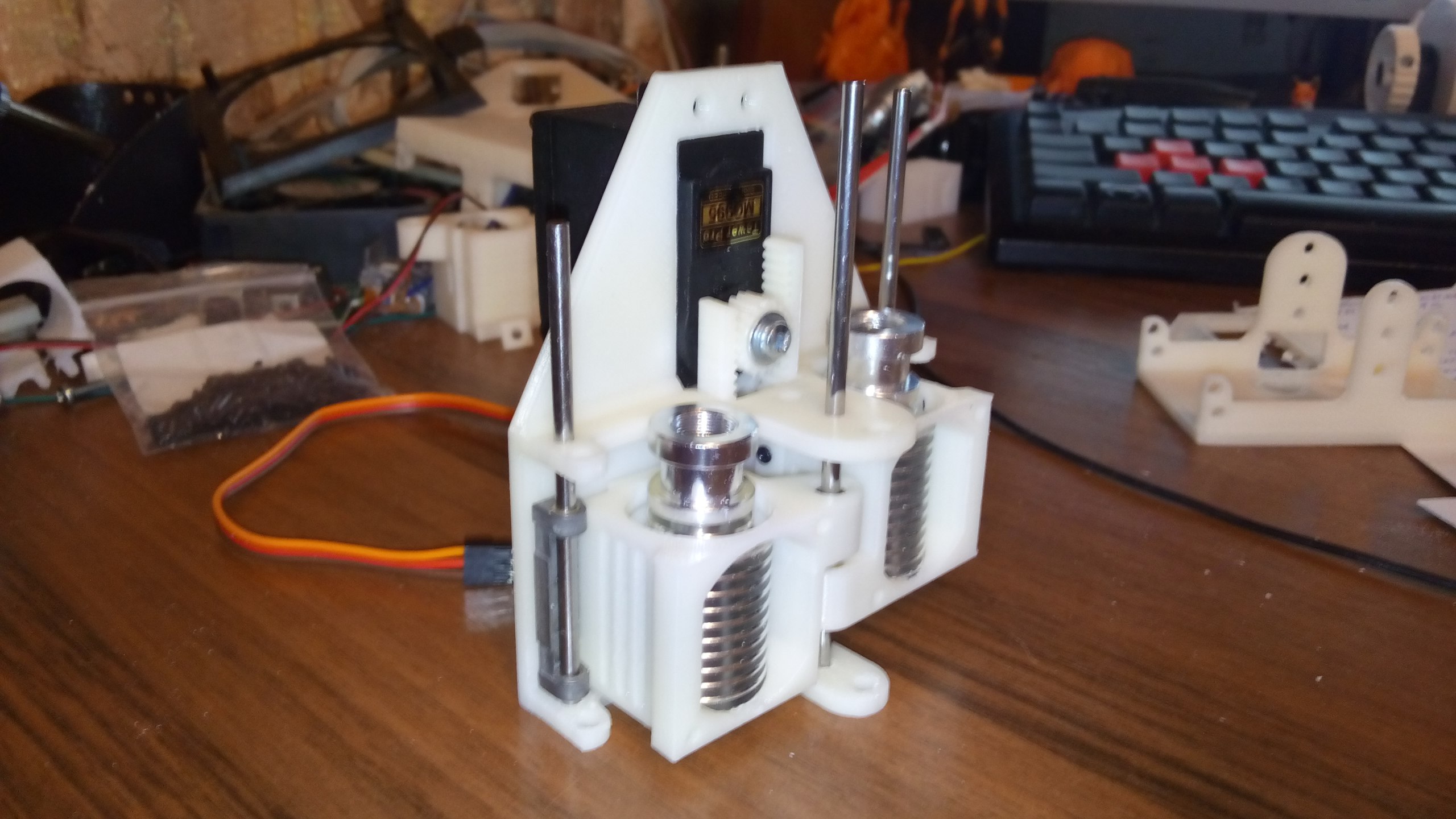

Делал подобное, не понравилось, забросил. На втулках и валах из дисководов. Но у вас гораздо лучше переключение реализовано.
