поставить химеру на подшипник для подъёма сопла?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 08 сен 2017, 23:54

а питание на сервы в рампсе выделенное? тобишь можно завести просто 5 вольт туда где был джампер и всё? без всяких там сложностей с диодом и т.п.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение karabas2011 » 14 сен 2017, 17:40

Myp писал(а):а питание на сервы в рампсе выделенное? тобишь можно завести просто 5 вольт туда где был джампер и всё? без всяких там сложностей с диодом и т.п.

Никогда не запитывай серву от рампса. Она больше ампера жрёт в некоторые моменты. Я 9грамовую ставил на выброс датчика стола - изза питания работало крайне нестабильно.
Либо на рампс дать больше току по 5вольтам. Желательно с запасом до 2 ампер

Заслонку сопел нужно поместить между соплами и двигать с опережением.
karabas2011

Сообщения: 1598
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 26 ноя 2017, 17:50

собственно вот
http://3dtoday.ru/blogs/wildstyle/anoth ... f-dondolo/
кто-то менее ленивый сделал =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: поставить химеру на подшипник для подъёма сопла?

Сообщение Myp » 06 дек 2017, 20:07

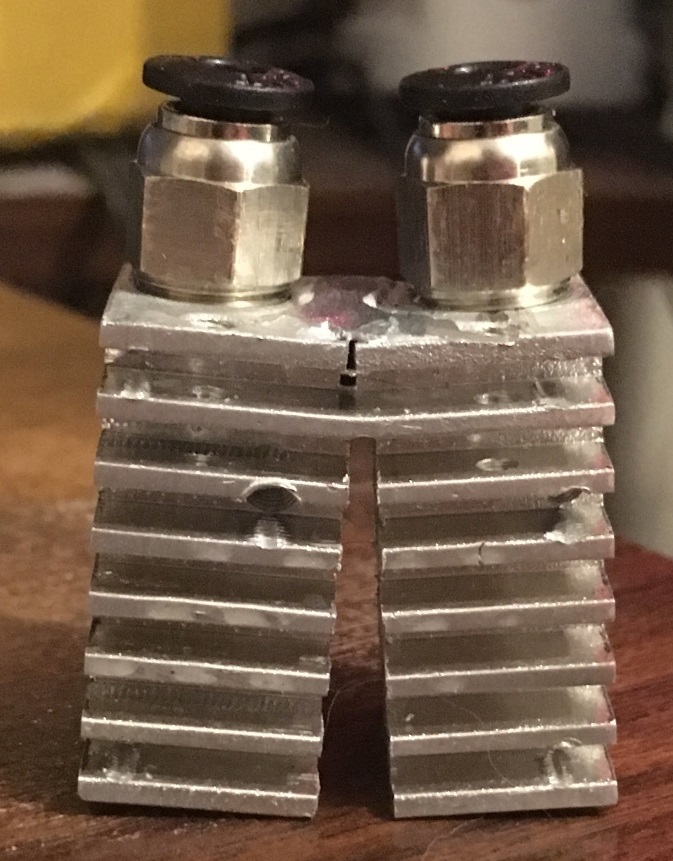

берём химеру, ножовку
пару минут пиления и готова угловая химера =)

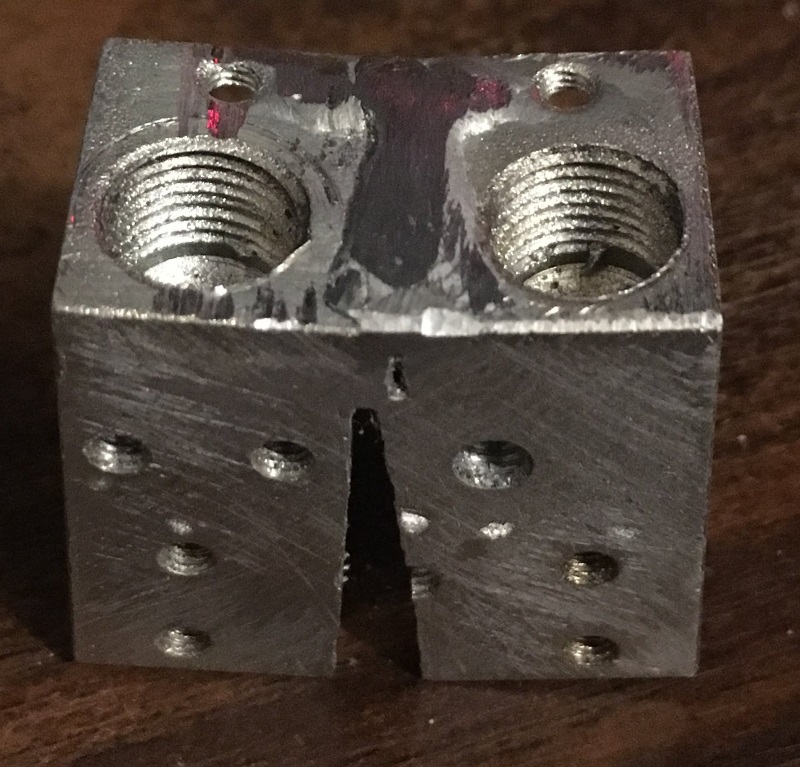

пропилил снизу глубоко, а сверху на одно ребро, потом в тисках подогнул чтобы верхний пропил сомкнулся
и по верху запаял для прочности газовой горелкой и припоем HTS-2000
паял первый раз, так что не очень красиво, наверно надо было какой-то флюс использовать


теперь можно не беспокоиться об угле сопла)

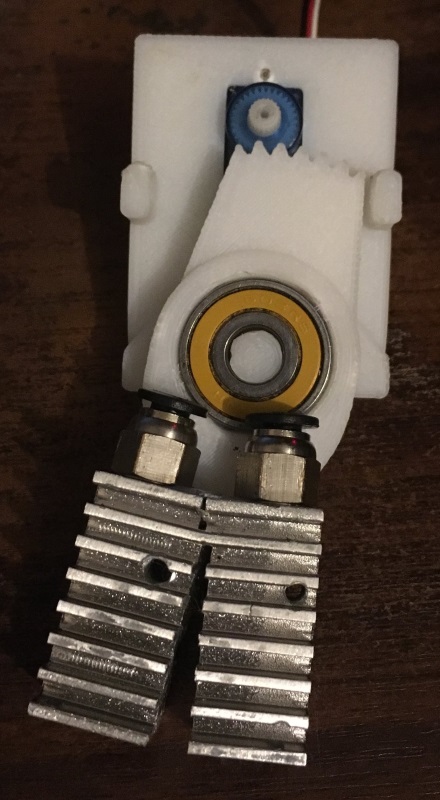

заодно распечатал слегка модифицированную конструкцию с верхней картинки
как-то так получается пока


надо будет потом под мелкий подшипник переделать, а 608 больно тяжелый.
