how_eee писал(а):Тумбочка огромная вышла. 45×45×55 см

Не огромная еще, у меня больше 500х480х500мм :D

Добавлено спустя 1 минуту 47 секунд:
А что за ролики на каретках? Зубчатые которые. А то я гладкие покупал, из 10 штук 6 уже заменил, стучать начали через месяц. заменил пока просто подшипниками, но хотелось бы нормальные ролики.
Аватара пользователя
VitDagger

Сообщения: 362
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: corexy 300

Сообщение sergey2x » 24 фев 2017, 14:26

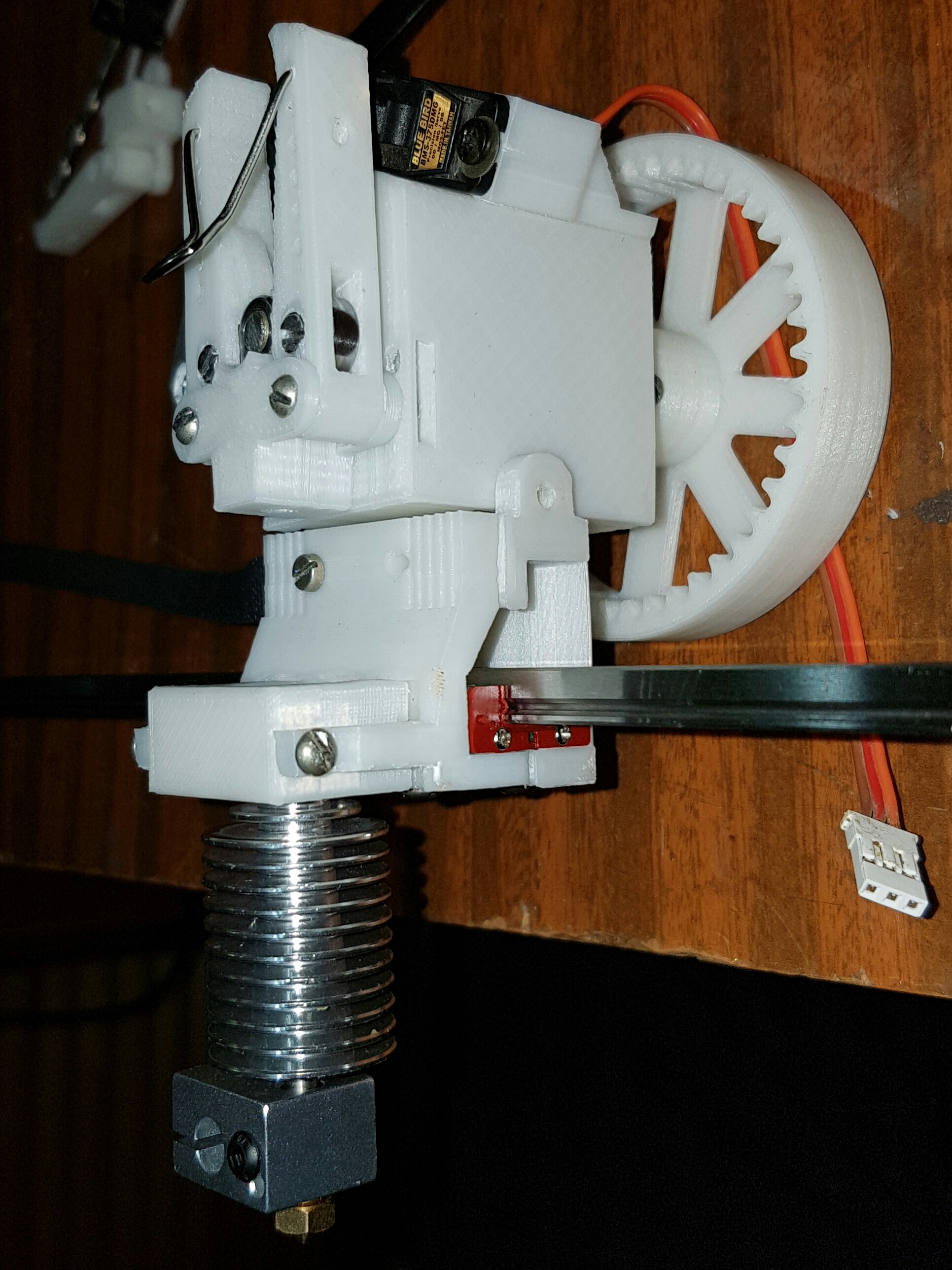

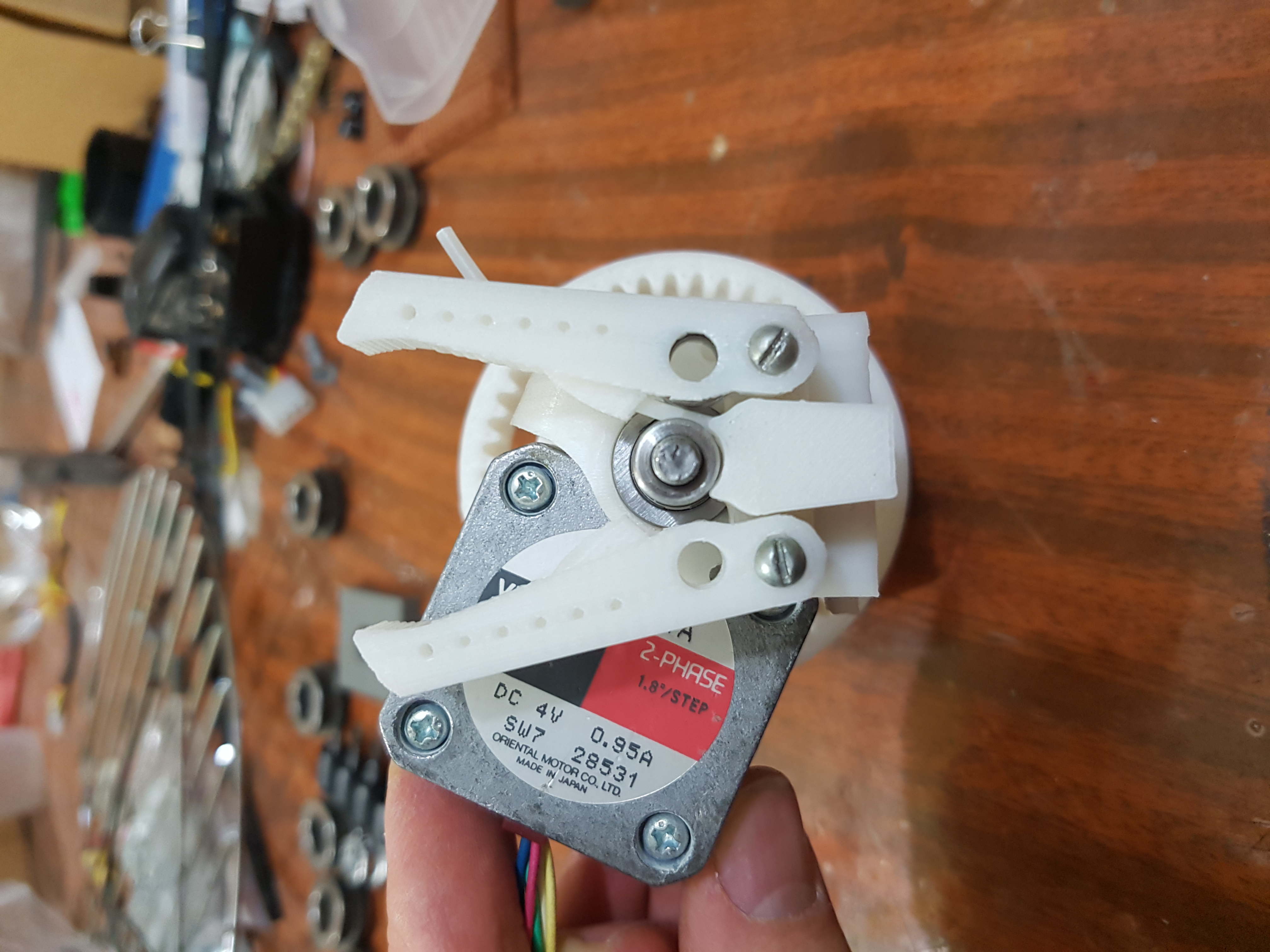

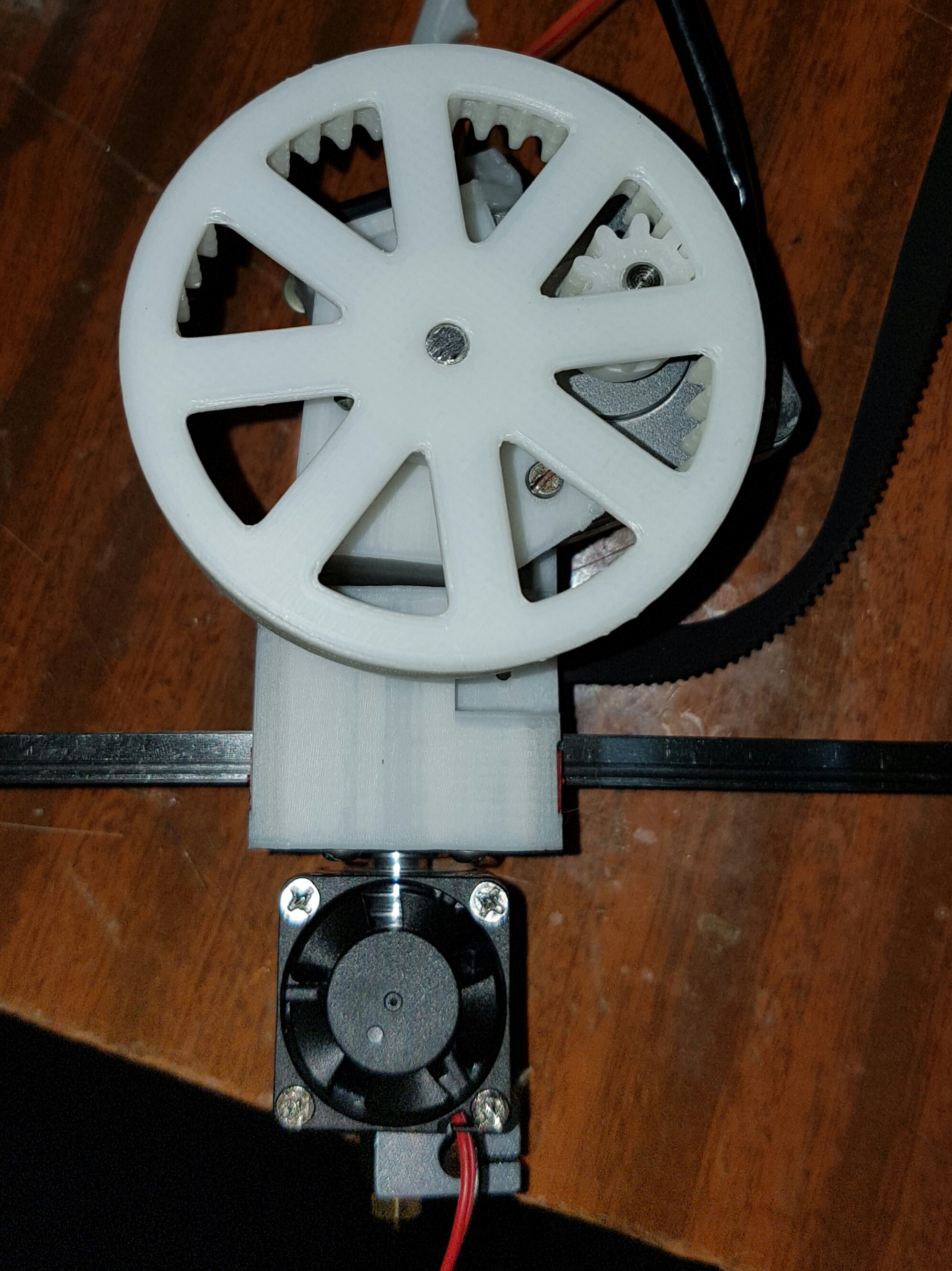

А на экструдер можно поближе посмотреть? Со стороны шестерёнок.
sergey2x

Сообщения: 69
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: corexy 300

Сообщение infoman » 24 фев 2017, 14:42

Рельс Х переверни, жесче будет
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 24 фев 2017, 16:47

:wink:

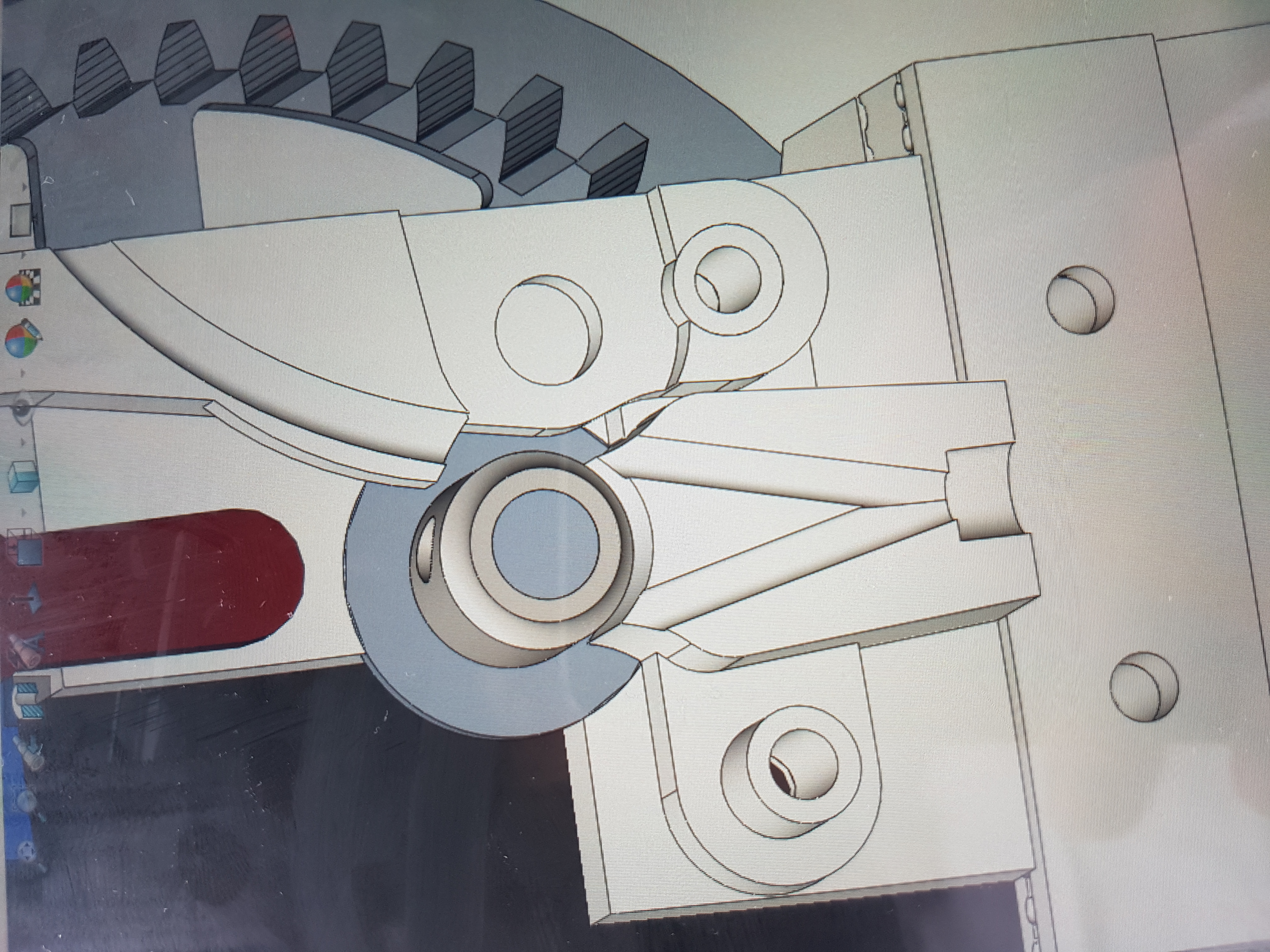

Вложения
Аватара пользователя
how_eee

Сообщения: 587
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение setar » 24 фев 2017, 21:16

Женя, не очень удачное расположение каретки - ее бы вдоль оси рельса на 90град развернуть в любую сторону (рельсу не плашмя а на бок)
там максимальные моменты приложенных усилий почти в 2 раза различаются.
оно конечно может и так выдержит, но лучше сразу по максимуму использовать возможности каретки
Аватара пользователя
setar
Site Admin

Сообщения: 9697
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение how_eee » 24 фев 2017, 21:36

Это сделать очень проблематично. Теряешь в жёсткости за счёт крепления релься к кареткам У. Теряешь в размерах принтера в ширину и в высоту. Теряешь в рабочем поле печати. Ещё же ролики, ремни надо расположить. А что выиграешь? Моменты которых и так хватить должно с запасом. Даже если не так, то я лучше снижу ускорения. Хотя в плане ускорений рельс сейчас стоит как раз выгоднее. При резких движениях он будет работать против изгиба толстой стороной. А вес экструдера отлично возьмёт алюминиевый уголок.
Что касается кручения каретки вдоль ось рельса, то не важно как его перевернуть, важно подвинуть цент масс экструдера к оси рельса. Я это сделал максимально.

Добавлено спустя 3 минуты 30 секунд:
Я вертел рельс в солиде по всякому в начале. Сравнивал компоновки и мне показалось выгоднее такое расположение под мои задачи. Время покажет.

Добавлено спустя 4 минуты 11 секунд:
Зы. Обкатаю конструкцию, внесу правки, если будут и выложу проект. Кому надо под себя переделают как считают лучше.
Аватара пользователя
how_eee

Сообщения: 587
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение infoman » 24 фев 2017, 22:28

Вот мои шишки, буду переносить рельс на вертикальную грань алюминиевого уголка, причина я думаю понятна
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 24 фев 2017, 23:23

infoman писал(а):Вот мои шишки, буду переносить рельс на вертикальную грань алюминиевого уголка, причина я думаю понятна

Вообще не понятно. Что не так на видео? Что за проблема? Куча не закрепленных проводов или консольный стол?
Аватара пользователя
how_eee

Сообщения: 587
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение Zusul86 » 24 фев 2017, 23:32

how_eee писал(а):Что не так на видео?

Как минимум бесполезно длинный держатель хотэнда и уголок прикрученный не той стороной.
Zusul86

Сообщения: 762
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: corexy 300

Сообщение how_eee » 24 фев 2017, 23:45

:lol: +100500
Аватара пользователя
how_eee

Сообщения: 587
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение infoman » 24 фев 2017, 23:52

Zusul86 писал(а):Как минимум бесполезно длинный держатель хотэнда и уголок прикрученный не той стороной.
кхм, держатель как раз молотком не согнешь это 6мм дюраля, такой коротыш даже не звенит, а вот уголок сделан правильно, уоолок широкий и делает движения кареток оси Y сирхонными, и это оч важно, ребро уголка как я наивно полагал будет противостоять прогибу оси X но нет, на практике он противостоит только в 5см от кареток оси У, это я понимал и думал что рельс уложенный с другого конца уголка будет помогать бортику портала, но нет, рельс уложенный плашмя гнется еще больше чем 3мм бортик портала, этого следовало ожидать в виду того что бортик выше рельса.
Итог ИМХО закрепив рельс на этот бортик с внешней стороны я
1 умощню портал от прогибания ибо рельс уже не будет стоять плашмя к горизонту
2 притяну е3д поближе к рельсу и каретке
3 будет больше места для крепления ремня и как следствие на 1 см увеличится потенципльная площадь печати по оси х

Че я раньше недопер? Хз торопился, такчто мотайте на ус чужие шишки....

[
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение how_eee » 25 фев 2017, 00:12

Самокритично...
Аватара пользователя
how_eee

Сообщения: 587
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение Zusul86 » 25 фев 2017, 00:23

infoman писал(а):держатель как раз молотком не согнешь это 6мм дюраля

То есть ты просто взял и удлинил рычаг и радуешься что он у тебя не гнется. :ROFL: Ты бы его еще на 20см длиннее сделал и удивлялся тому что рельсу скручивает под весом хотэнда.
infoman писал(а):ребро уголка как я наивно полагал будет противостоять прогибу оси X но нет

Ты знаешь что жесткость тонкостенной трубы сопоставима с жесткостью прутка того же диаметра. И если ты хочешь повысить жесткость, рельсу нужно ставить под буртик увеличив тем самым сечение...
Zusul86

Сообщения: 762
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: corexy 300

Сообщение infoman » 25 фев 2017, 00:47

Zusul86 писал(а):То есть ты просто взял и удлинил рычаг и радуешься что он у тебя не гнется. Ты бы его еще на 20см длиннее сделал и удивлялся тому что рельсу скручивает под весом хотэнда
читай внимательно, я ничему не радуюсь, я знаю о своих пооблемах и их решаю, этот полушпалок сделан не от хороших мыслей "давай быстрее попробуем так", никто никого не скручивает, рельс прогибается не от хотэнда а от пальца правой руки, причпм не самаоо толстого пальца...

Zusul86 писал(а):И если ты хочешь повысить жесткость, рельсу нужно ставить под буртик увеличив тем самым сечение...
читай мой совет топикстартеру выше, "переверни рельс" 8)

Добавлено спустя 12 минут 25 секунд:
Яб еще вместо уголка трубу прямоугольную поставил, ибо даже перенос рельса на бортик и притяжка хотэнда не спасет от легкого кручения портала, но увы прямоугольных труб в городе не наблюдаю, как наблюду поставлю... В принципе качество печати на скорости 160 вменяемое для фдм, чай не dlp/sla где за ааждый микрон помех от оси z воюешь....
