corexy 300

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: corexy 300

Сообщение Harh » 01 фев 2017, 12:23

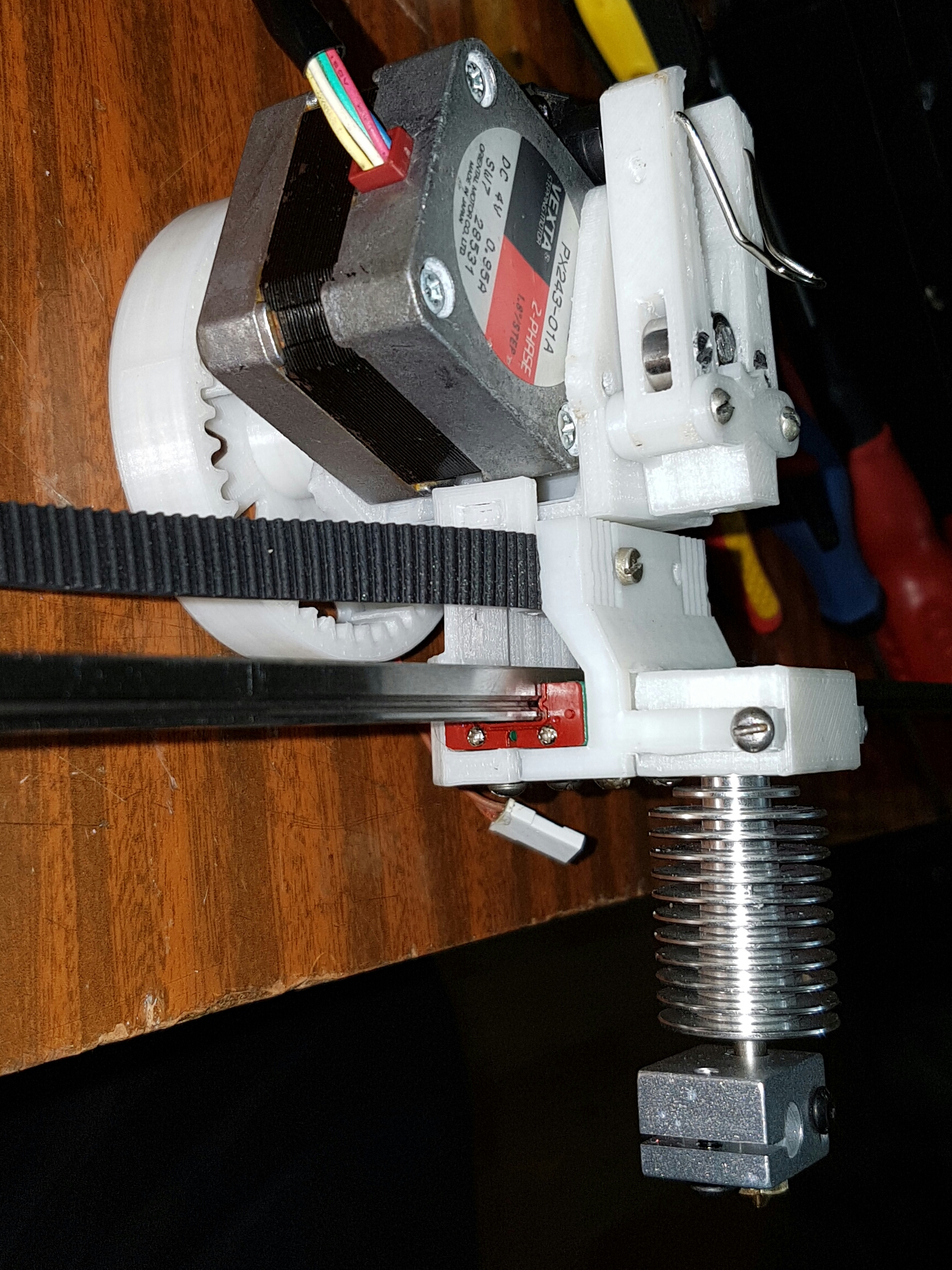

К слову, походу как раз картина про шаги экструдера из соседней темы. Оно здесь не особо в тему, но как иллюстрация:
Аватара пользователя
Harh

Сообщения: 632
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: corexy 300

Сообщение Myp » 01 фев 2017, 12:56

на фотке вижу неотрегулированный зазор + боуден.
сопло в упор к стеклу, пластик не идёт пока давление в боудене не вырастет настолько что не отогнёт сопло от стола, тогда пластик вылазит плюхой
давление падает и сопло опять по стеклу в упор идёт и пластик не давится.
когда новый виток доходит до предыдущей плюхи сопло приподнимается на предыдущей плюхе и делает новую плюху.
отсюда эффект спиральности плюх.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16855
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: corexy 300

Сообщение Harh » 01 фев 2017, 14:19

У меня вродь нечто подобное и на директе было, когда приходилось сопло вжимать калибровкой стола, собственно, в стол - иначе по углам первый слой висел в воздухе.
Аватара пользователя
Harh

Сообщения: 632
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: corexy 300

Сообщение setar » 01 фев 2017, 15:14

а это уже вопрос в выравниванию геометрии стола, но пожалуй хватит в этой теме обсуждать не относящееся
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение Alexus12 » 01 фев 2017, 16:17

setar писал(а):вынужден расстроить, нагар уже есть, просто он не забил просвет полностью
нужно вымачивать в ацетоне
рекомендую в прошивке включить опцию watchdog

Мне кажется это не поможет, там походу подвис контроллер. Температура не менялась, а хотэнд был включен. Раньше небыло такого.
С тех пор уже 4 детали напечатал, все ОК.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1011
Зарегистрирован: 18 дек 2014, 01:43

Re: corexy 300

Сообщение setar » 01 фев 2017, 16:21

watchdog это встроенный аппаратный контроллер от зависания - если не дергаем флажок "все в порядке" = висим,
то происходит аппаратный сброс (reset)
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение how_eee » 04 фев 2017, 12:56

Черчение движется понемногу. Медленнее чем хотелось бы.
Проблемка в кольцевом ремне для объединения трёх винтов по z. От принтера а4 короткий. От а3 тоже.
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение setar » 04 фев 2017, 16:56

я вообще стараюсь не чертить ремни, только их эскиз - чтобы длинну знать
старайся делать меньше переломов, я вначале звезду четылехлучевую замутил (в трех лучах валы а в четвертом мотор) - даже два мотора не потянули по нагрузке.
сейчас кольцевой ремень через четыре точки и один натягивающий подшипник немного изламывающий одну из граней внутрь
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение unigenum » 04 фев 2017, 22:02

how_eee писал(а):Черчение движется понемногу. Медленнее чем хотелось бы.
Проблемка в кольцевом ремне для объединения трёх винтов по z. От принтера а4 короткий. От а3 тоже.

какой длины ремень то нужен? полтора метра хватит?
https://www.aliexpress.com/store/produc ... .81.gxH4ei
там ниже список стандартных размеров кольцевых ремней
unigenum

Сообщения: 699
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: corexy 300

Сообщение Diffid » 04 фев 2017, 22:11

Я на два винта брал gt2 900мм , на три уже не хватит.
Последний раз редактировалось Diffid 05 фев 2017, 20:03, всего редактировалось 1 раз.
Собранный Mendel90 (валы 10мм, RAMPS 1.4 + Marlin)
В процессе CoreXY на алюм. профиле
Аватара пользователя
Diffid

Сообщения: 327
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: corexy 300

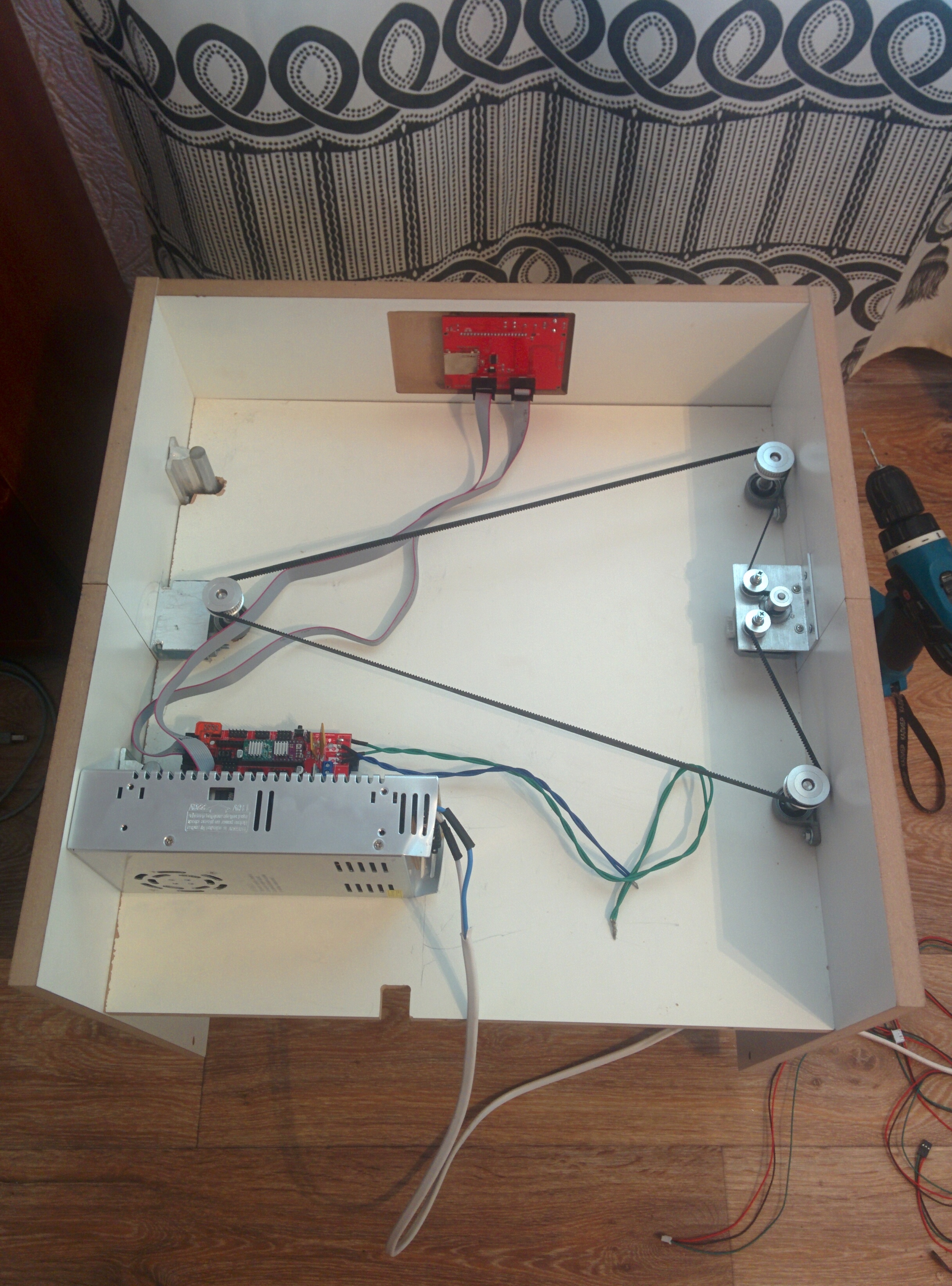

Сообщение VitDagger » 04 фев 2017, 22:23

1220мм, не хватило сантиметров 10-15 что бы сделать как рассчитывал :)
2016-11-27 12-25-09.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 375
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: corexy 300

Сообщение how_eee » 04 фев 2017, 22:56

Ремень решил склеить сам. Отрезать концы "на ус" на напечатанной оправке и склеить резиновым клеем, сверху наложить заплатку из ткани или ещё чего.

Добавлено спустя 1 минуту 56 секунд:
И шпули напечатаю большие. Зубов на 50, чтобы радиус изгиба побольше был
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

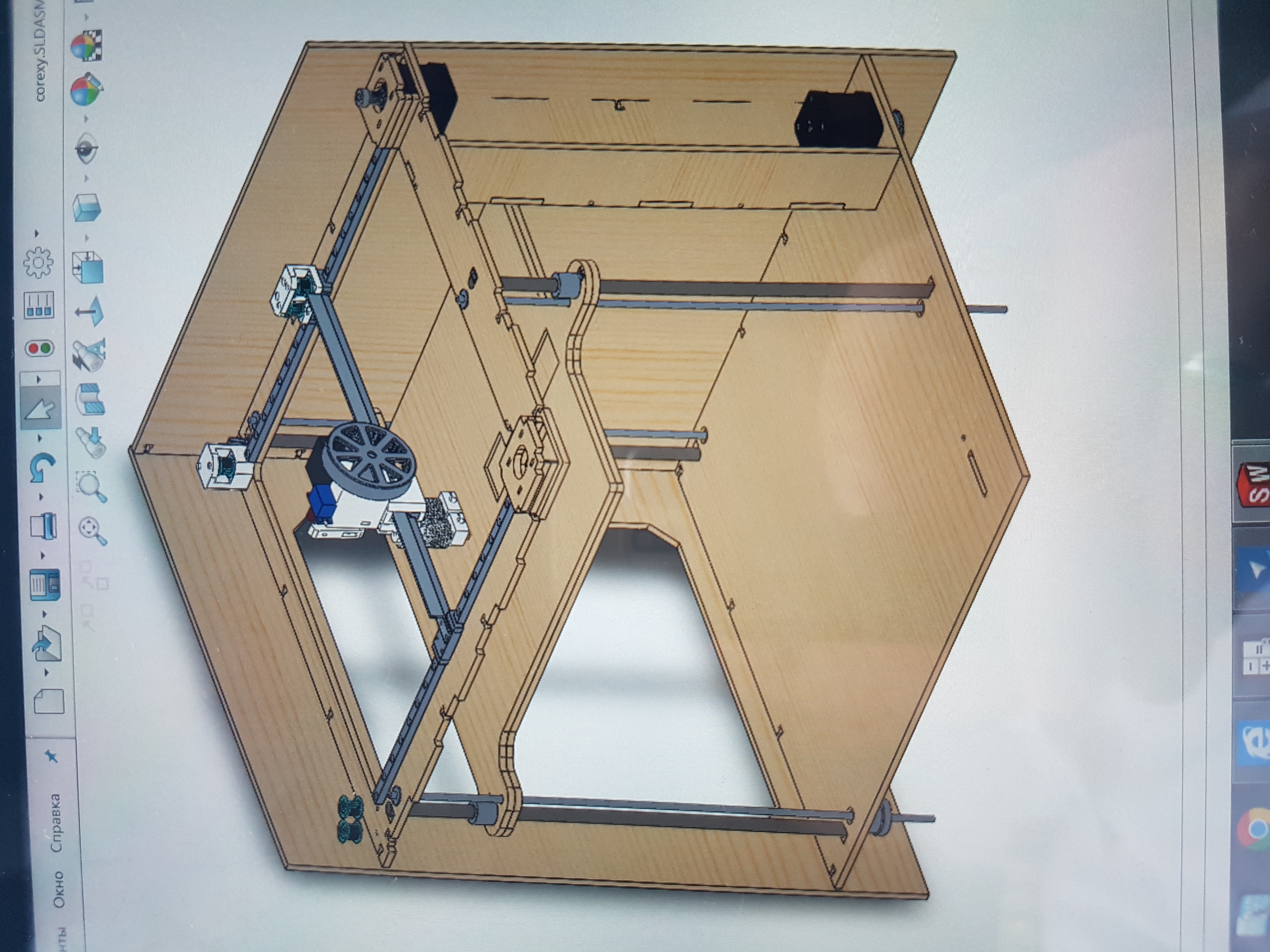

Сообщение how_eee » 22 фев 2017, 14:33

Сегодня отдал фанеру на резку.
Хотел все 100 раз проверить, подумать, потом опять проверить. Но терпение кончилось, решил резать первую версию, а потом исправлять, если будет что :lol:
Вложения
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

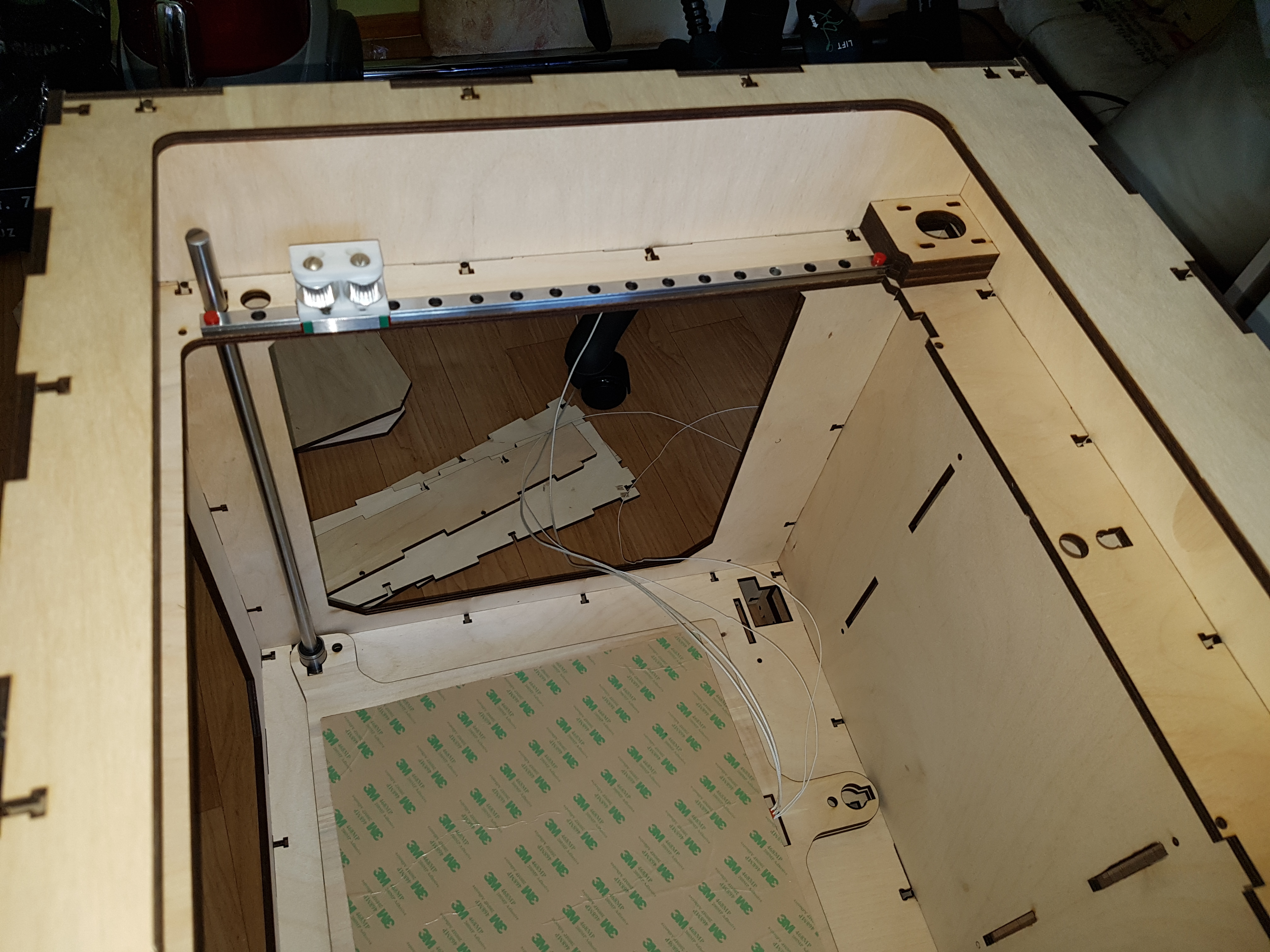

Сообщение how_eee » 23 фев 2017, 14:05

Доволен.

Добавлено спустя 56 секунд:

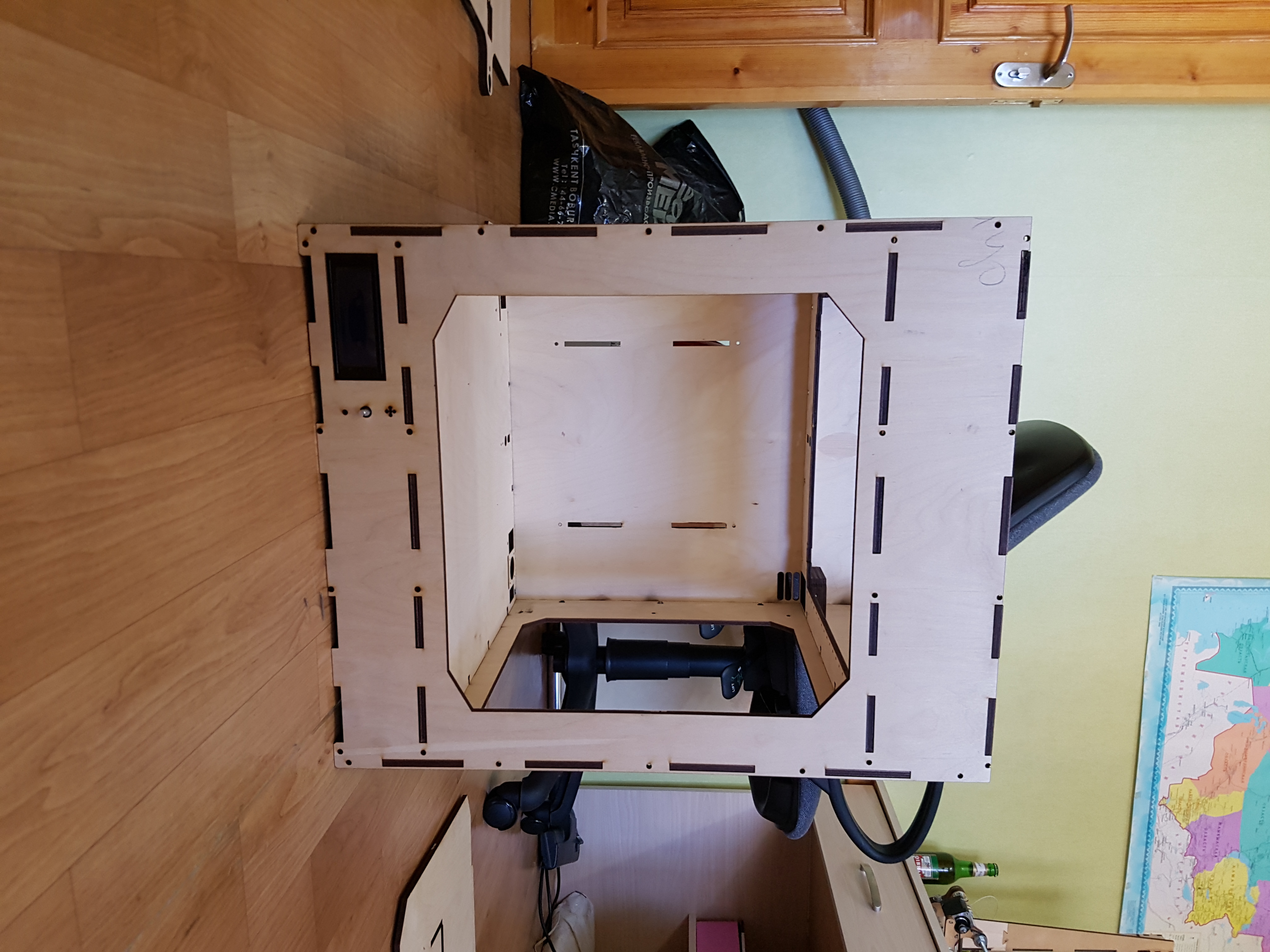

Тумбочка огромная вышла. 45×45×55 см
Вложения
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: corexy 300

Сообщение Alexus12 » 23 фев 2017, 14:11

Чтобы влезло все, включая катушку - особо меньше и не получится.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1011
Зарегистрирован: 18 дек 2014, 01:43
