corexy 300

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: corexy 300

Сообщение kindrat » 30 мар 2017, 17:33

У меня тоже лопались и стеклорезом порезанные, и икеевские шестигранные (из двух купленных пачек одна нормально жила, вторая - одно за другим лопалось). Так что тут скорее от зеркала зависит. Но лопались на самодельном столе от быстрого нагрева (минут за 5 до 100 градусов кочегарилось, если не быстрее).
kindrat

Сообщения: 207
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: corexy 300

Сообщение setar » 30 мар 2017, 17:37

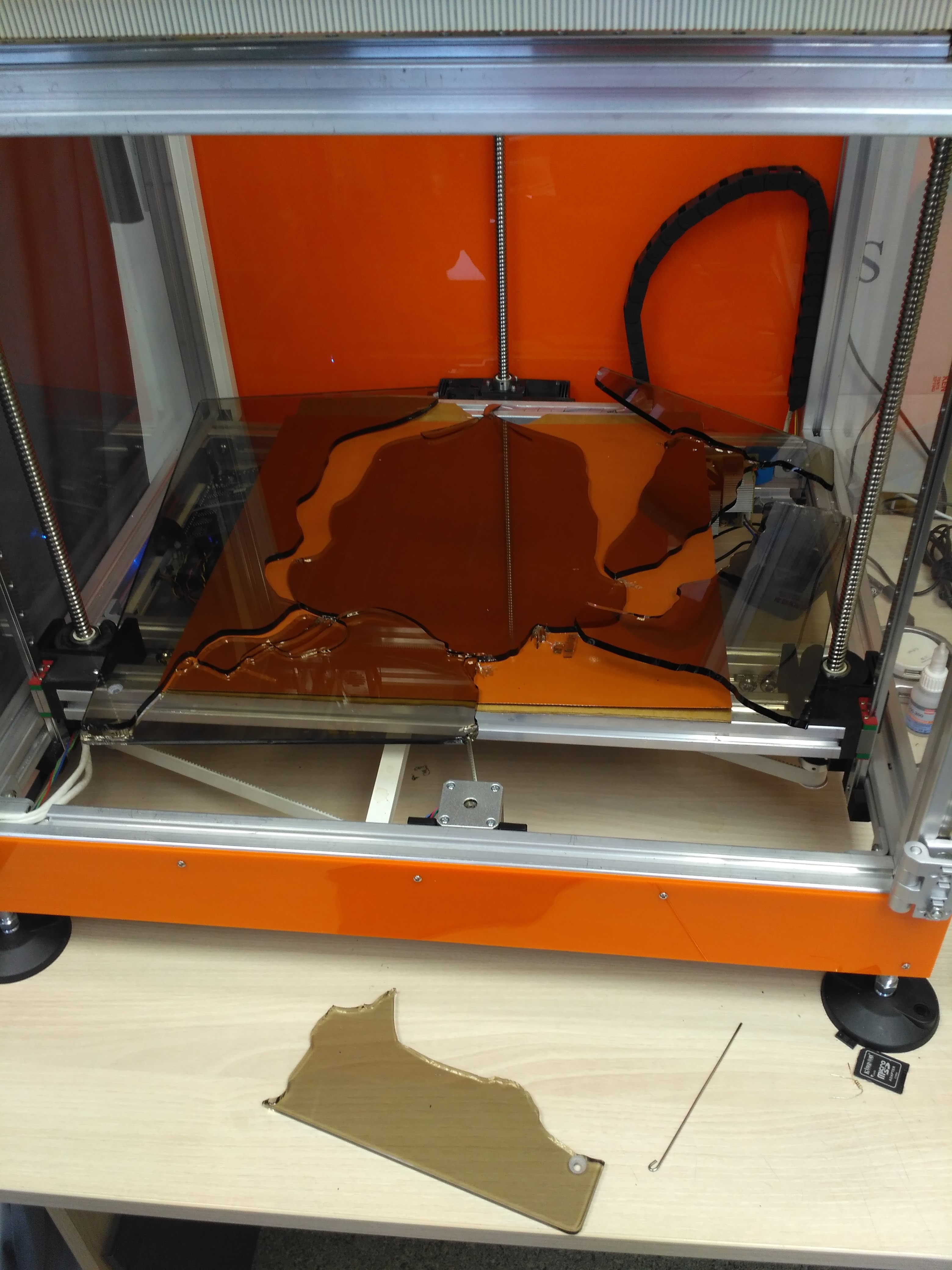

два стекла, 6мм не каленое, с обработанными краями - первое нагрев до 100С (грелка 600W)

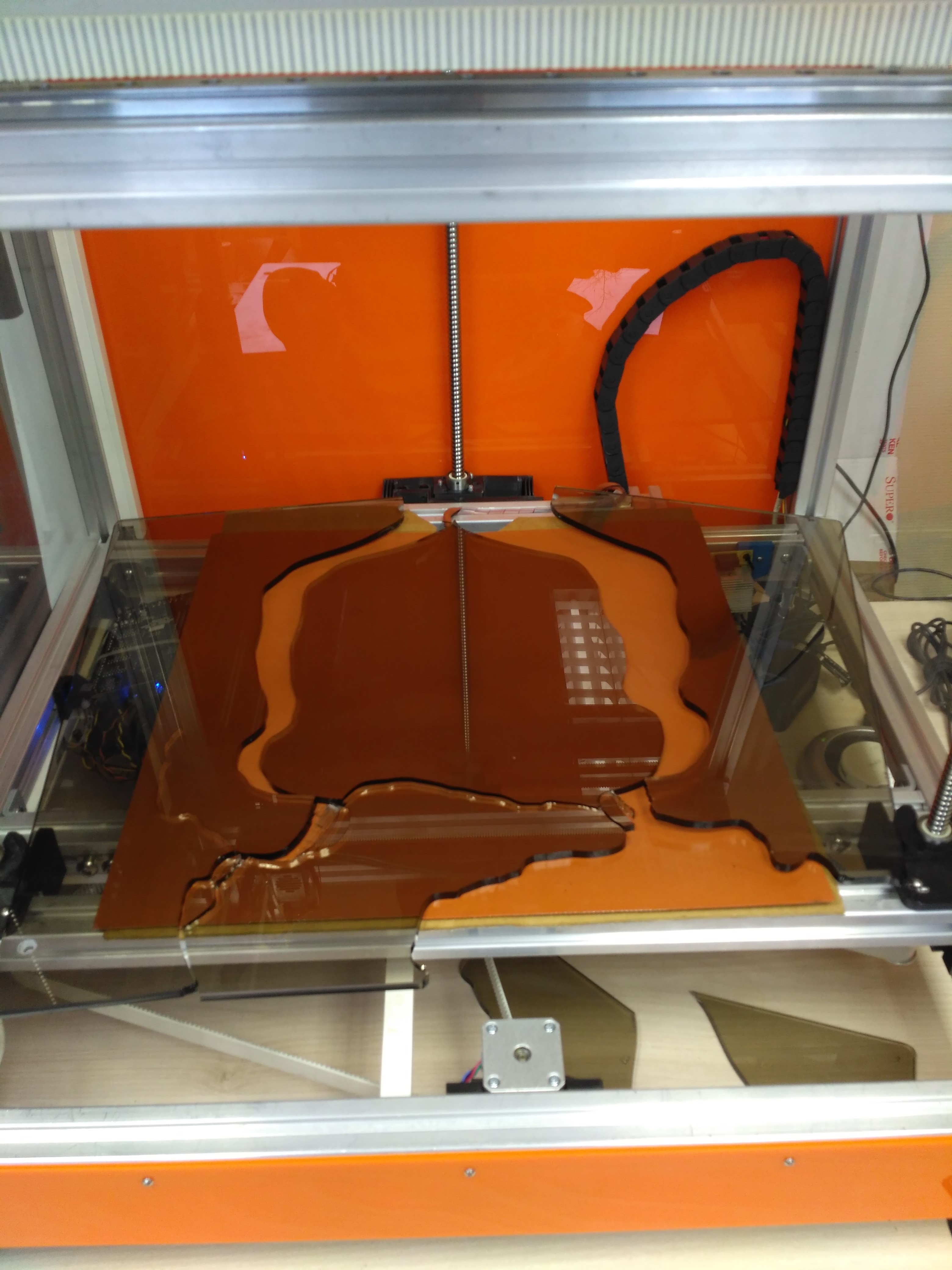

второе последовательный нагрев 20С-40С-60С-80С с промежутком в 5 мин
как видно - никакой разницы от скорости нагрева

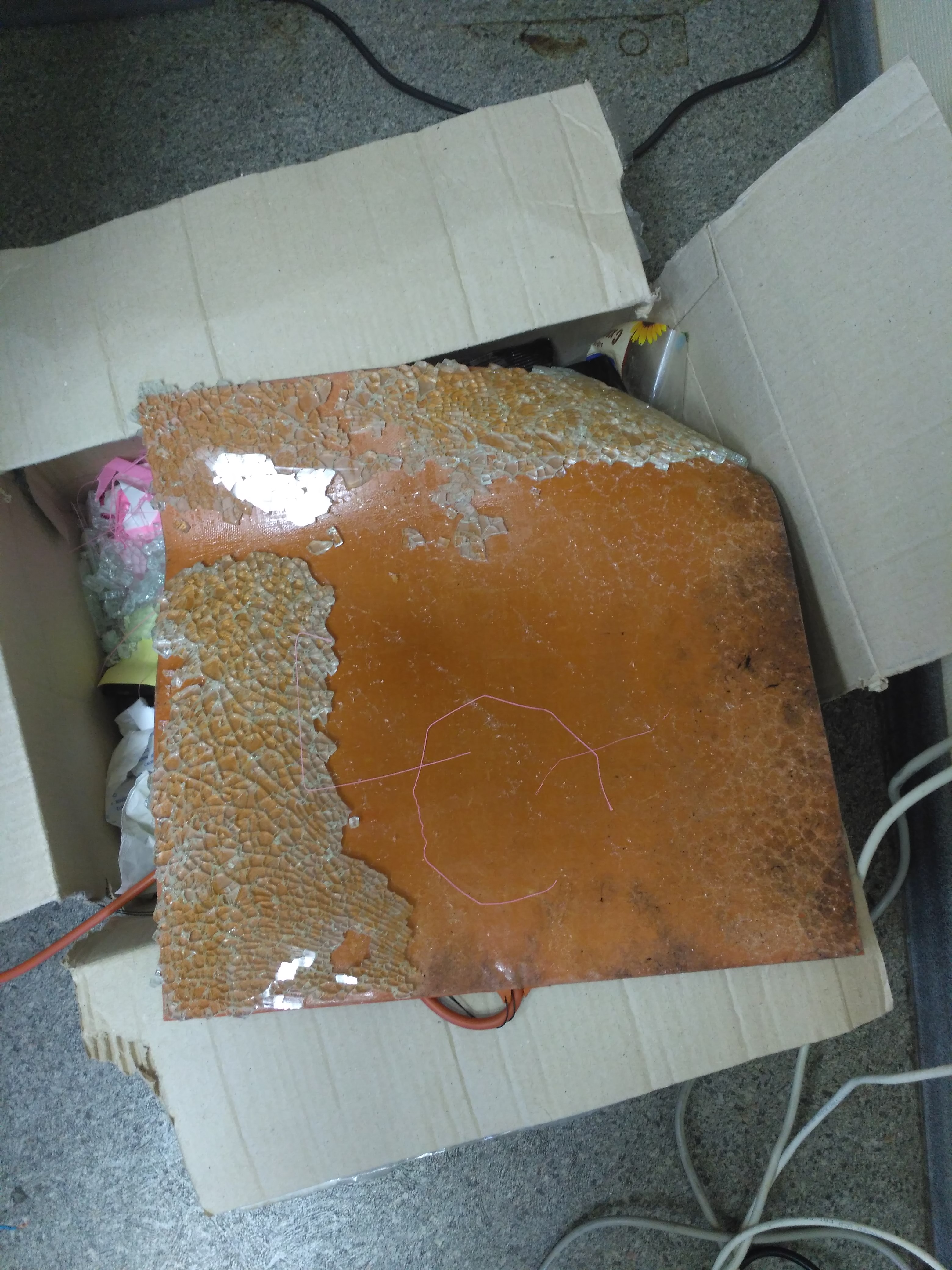

ну и для примера 6мм каленое (работало пол года, пока механически болт не перетянул чрез меры)
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение infoman » 30 мар 2017, 18:22

setar писал(а):два стекла
если в грелке тен намотан кольцеобразно то пример показательный-лопнуло по кругу, помнится один из способов резать стекло это резка нитью нихрома-лопается почти точно там где приложена нить...
А вообще чем больше разница температуры окр среды и тела тем быстрее оно остывает(его поверхность) поэтому и нагревается тем дольше чем выше температура, следовательно чем выше градус стола тем более равномерным должен быть нагрев и окружающие стекло конвекционные потоки, а это трудно соблюсти даже в кубике учитывая работающие куллеры хотэнда или даже геометрию самого кубика
infoman

Сообщения: 142
Зарегистрирован: 28 ноя 2016, 12:58

Re: corexy 300

Сообщение VitDagger » 30 мар 2017, 18:28

setar писал(а):фотки

А можно еще фотки принтера чуть отдалив? Интересно целиком на него глянуть :roll:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: corexy 300

Сообщение setar » 30 мар 2017, 22:50

фотки рано, а моделька такая https://lab.trinitygroup.ru/owncloud/in ... U55A1Cc7Kl

а тен в грелке обычный меандр продольное расположение дорожек
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение expertykt » 31 мар 2017, 06:16

setar писал(а):а моделька такая

Движки ХУ в термокамере?
Балка Х одна голая рельса?
На какую скорость расчет?
Кулеры пластика не планируются?
expertykt

Сообщения: 72
Зарегистрирован: 03 фев 2017, 09:36

Re: corexy 300

Сообщение setar » 31 мар 2017, 10:41

:) У как много вопросов.
это не тема для обсуждения другой модели, кроме того модель коммерческая, в производстве.
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение alfamosk » 16 апр 2017, 17:30

Привет, хотел задать вопрос по corexy, в будущем собираюсь переделывать кинематику принтера из непойми чего, в данный момент стоят моторы wantai на 1.2А на китайских TMC2100, печатаю на скоростях 40-45мм/с и передвижения 70мм/с, хотел спросить, еще раз, хватит ли данных движков, даже если хватит то какой мотор посоветуете взять для данных драйверов? что нибудь на 0.9 градусов или не имеет смысла?
Аватара пользователя
alfamosk

Сообщения: 363
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: corexy 300

Сообщение setar » 16 апр 2017, 21:26

зависит от жесткости ремней, радиусов их поворота и потерь на терение (качения) в направляющих.
в общем случае на нормальных рельсах с разворотом ремня не резче R10 - хватает: перемещения до 100мм/с
хотя разумеется все зависит от точности установки, чтобы не возникало потерь на натяги при сближении направляющих
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение alfamosk » 17 апр 2017, 01:01

ух какой ответ)) ни почему внятного сказать не могу, все продумывается в голове, но ремни GT2 9mm, шпули 20зубов, рама принтера профиль 30х30.
все же какие моторы обычно ставят на coreXY?
Аватара пользователя
alfamosk

Сообщения: 363
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: corexy 300

Сообщение VitDagger » 17 апр 2017, 11:01

У меня на CoreXY стоят 42BYGHW609 на 1.7А, по крайней мере с ТМС2100 не свистят.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: corexy 300

Сообщение setar » 17 апр 2017, 12:23

alfamosk писал(а):все же какие моторы обычно ставят на coreXY?

моторы такие же как на обычный конструктив.
а вот ремни лучше взять пошире, по крайней мере если рабочий ход будет больше чем 200x200
Аватара пользователя
setar
Site Admin

Сообщения: 10364
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: corexy 300

Сообщение alfamosk » 17 апр 2017, 19:48

ремни 9мм, стол 20х20.. просто боюсь что мои 1.2 А не потянут и будут пропускать шаги.

VitDagger писал(а):У меня на CoreXY стоят 42BYGHW609 на 1.7А, по крайней мере с ТМС2100 не свистят.

драйвера китай или оригинал?
Аватара пользователя
alfamosk

Сообщения: 363
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия

Re: corexy 300

Сообщение VitDagger » 17 апр 2017, 19:52

ТМС2100 Китай, ток задран до 1.4А, со здоровенным радиатором от компьютерного процессора.
Скоро должны придти оригинальные TMC2208
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: corexy 300

Сообщение alfamosk » 17 апр 2017, 20:03

VitDagger писал(а):ТМС2100 Китай, ток задран до 1.4А, со здоровенным радиатором от компьютерного процессора.
Скоро должны придти оригинальные TMC2208

у меня тоже китай сейчас vref на 0.95 стоят, возьму тогда данные моторы на всякий, чтоб если что перекинуть. спасибо!) :)
Аватара пользователя
alfamosk

Сообщения: 363
Зарегистрирован: 14 мар 2015, 00:36
Откуда: Казань-Италия
