Как уменьшить шумность 3D-принтера?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Как уменьшить шумность 3D-принтера?

Сообщение Гефест » 30 янв 2017, 07:56

Китайские TMC2100 доводятся до ума достаточно просто. Нужно выпаять ноги драйвера и запаять с обратной стороны, чуть подрезав концы, чтобы не торчали выше чипа. Затем чип приклеивается силиконовым термоклеем к большому радиатору. Это позволяет драйверу стабильно работать даже на максимальном токе в 1,5А (больше на моих не ставится)
Гефест

Сообщения: 12
Зарегистрирован: 10 мар 2016, 06:51
Откуда: Красноярск

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 08:00

так ведь там эффективнее охлаждать основание чипа, а не сам чип.Но я приклеил радиаторы и к чипу и сами драйвера основанием чипа к радиатору от проца.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 30 янв 2017, 14:32

это полумеры. с внутренним стабом всё равно настанет тот момент когда пойдут пропуски шагов.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 15:56

Тогда сильно ток завышать не буду. Буду посмотреть, экспериментировать

Добавлено спустя 57 минут 29 секунд:
но он сволочь за доставку 36 евро зарядил. Если кто подумывает взять - я бы купил на всех, потом доставку поделили и вышло бы бюджетно. Сам драйвер у него рублей 600 стоит, но вот доставка добивает.

Знакомая из Дании летом поедет в РФ, если надумаю взять оригинал, закажу на её адрес, а потом в РФ передаст мне :oops: До Дании доставка 12 евро
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 30 янв 2017, 16:30

в Данию вычета НДС у него не будет. Т.е. сразу +19% к закупу.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 16:49

Про НДС - я могу его вернуть в аэропорту
Да и даже если с 19%, все равно дешевле так, чем 36 евро ©
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 30 янв 2017, 18:06

ну и ладно, буду страдать тогда сам.
кстати думаю там заказать защитные сборки под тмс. фиг знает реален ли риск но раз уж всё равно страдать на доставку, почему бы и нет!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 18:22

А что за защитные сборки такие,что от чего защищает? А то мне может тоже нужны,а я и не в курсе)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 30 янв 2017, 18:32

MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение abuharsky » 30 янв 2017, 19:21

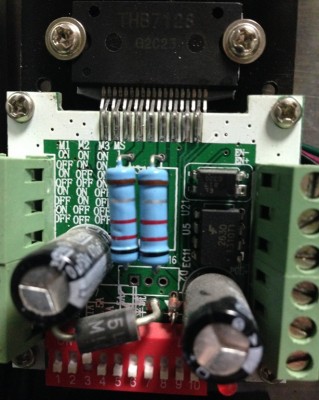

Господа, а вот такой вот драйвер на 128 микрошагов никто не пробовал, интересно, что у него с шумами

https://ru.aliexpress.com/item/Micromak ... 269.5NE7AI
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Как уменьшить шумность 3D-принтера?

Сообщение karabas2011 » 30 янв 2017, 19:51

Сколько гигагерц нужен step и какой контроллер сможет это чтоб печатать с 1/128 не на 30мм/c а скажем на 100
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Как уменьшить шумность 3D-принтера?

Сообщение MarKas » 30 янв 2017, 19:58

abuharsky писал(а):Господа, а вот такой вот драйвер на 128 микрошагов никто не пробовал, интересно, что у него с шумами

https://ru.aliexpress.com/item/Micromak ... 269.5NE7AI

Мой принтер на таких драйверах сделал Изображение
изначально выставил микрошаг 1/128
цель была скорость, точность и тишина
Движки работали очень нежно и тихо. Но медленно. Снизил микрошаг 1/32 - забегали как положено
Как подсказали, ардуина мега просто не успевает обработать задание на мелком шаге.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 21:52

Выставил на TMC2100 ток 1.3А. Двигатели 42BYGHW609 на 1.7А. Радиатор драйверов без обдува, после часа печати температура около 48, но движки 55-60. Пропуска шагов пока что не было.
Убавлять ток? Пока планирую поставить радиаторы на двигатели, а там если что тихие кулера на 40мм.
Как же стало тихо то, не нарадуюсь. Скорость 110, ускорения пока 1500, попробую поднять.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 30 янв 2017, 23:19

напряжение на моторах какое?

движки и должны греться. это их нормальный режим. некоторые вендоры прямо пишут мол до 80 градусов (что ли) не парьтесь, рабочий режим мол.

и да, сколько опорное напряжение и какие точно драйверы (я знаю три китайские разновидности).
Последний раз редактировалось MEG 30 янв 2017, 23:21, всего редактировалось 1 раз.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 30 янв 2017, 23:19

14.9 В
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей
