Как уменьшить шумность 3D-принтера?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Как уменьшить шумность 3D-принтера?

Сообщение Myp » 01 апр 2017, 22:27

MEG писал(а): Но померить ты его вряд-ли сможешь, он обычно 0.11ом.

зачем его мерять? на нём цифрами номинал написан
если старость ещё не подкралась, то надпись R110 видно без лупы
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 02 апр 2017, 22:34

Да и лупа и микроскоп в принципе есть. Но не хочется лезть. По этой логике у меня на ТМС2100 работает от 0.5А без пропуска шагов, а с другими драйверами от 1А пропуски. Не логично. Очевидно, что тут ток выше 1А, иначе были бы пропуски.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение Ernesto » 03 апр 2017, 03:12

не претендую на открытие: выкинул линейные шариковые подшипники, поставил бронзовые втулки, практически тишина :good:
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Как уменьшить шумность 3D-принтера?

Сообщение setar » 03 апр 2017, 12:07

иди дальше, выкинь бронзовые втулки и поставь подшипники качения.
получишь не только тишину, но еще и отсутствие гистерезиса по трению.
forum107/topic11219.html#p247919
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Как уменьшить шумность 3D-принтера?

Сообщение Ernesto » 04 апр 2017, 02:40

setar писал(а):иди дальше, выкинь бронзовые втулки и поставь подшипники качения.
получишь не только тишину, но еще и отсутствие гистерезиса по трению.
forum107/topic11219.html#p247919

дальше рельсы по плану :) но твоя идея красивая, жаль каретка не под медведа
Аватара пользователя
Ernesto

Сообщения: 89
Зарегистрирован: 18 май 2016, 05:05
Откуда: Камчатка

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 04 апр 2017, 12:51

VitDagger писал(а):Да и лупа и микроскоп в принципе есть. Но не хочется лезть. По этой логике у меня на ТМС2100 работает от 0.5А без пропуска шагов, а с другими драйверами от 1А пропуски. Не логично. Очевидно, что тут ток выше 1А, иначе были бы пропуски.

Смотри, тема развивалась так:
Немец спевшись с немцами же из тринамика забодяжил silentstepstick на 2100. Тема взлетела, он постепенно выпустил аж три ревизии улучшив всё что можно. Но, дорого, и берут лишь те кто понимает ограничения и профит.
Тут появляются китайцы из MKS и лепят за полцены такое-же, вешают везде схему своего драйвера и пишут какие они крутые и срочно мол берите все по три!
Но, так как и чип маломощный и плюс паяют в Китае и плюс раз дешево - берут все не думая про макс ток, - пошел вал отзывов что мол говна самовар, не работает и верните деньги. MKS молча (молодцы!) меняют номиналы подстроечника зарезая ток, а потом тупо удаляют отовсюду схему вообще и мол бери что дают пользуйся как хочешь.
В это время немец напилил ещё сто модификаций, МКС тупо забили и больше ничего не выпускают.

И вот через год! На али появляются эти "белые" 2100 драйвера. Которые явно не клон МКС, по твоим словам не греются и напряжение регулируется до 2,5

Логично предположить, что учтя предыдущую движуху новые китайцы просто поставили другой номинал rsens, мол крути подстроечник сколько хочешь, больше чем мы задали не накрутишь!
Я бы так и сделал на их месте, зарядил бы макс ток не 2,5 как у немца (и первых МКС) а например 1,5А
И ты накрутив якобы свои 1,4А на самом деле имеешь там 0,9 например. И все довольны!

Проверить можно только замерив рсенс.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 04 апр 2017, 13:04

Да, принцип и историю я понял. Но тогда почему на 0,9 нет пропусков, а с другими драйверами при 1А стабильно пропуски есть? Да и разве вытянут 0.9А движок с максимальным током 1.7А? Всё таки не на 50-60 печатаю. Пробовал и 130-140. Но не долго. Ускорения повышал до 5к, работало стабильно. но на всякий скинул до 4к
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 04 апр 2017, 13:25

Гдето чую подвох. Такие скорости и ускорения не каждый 8825 и 4988 потянут, не то что 2100.
Может там и чип левый?
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

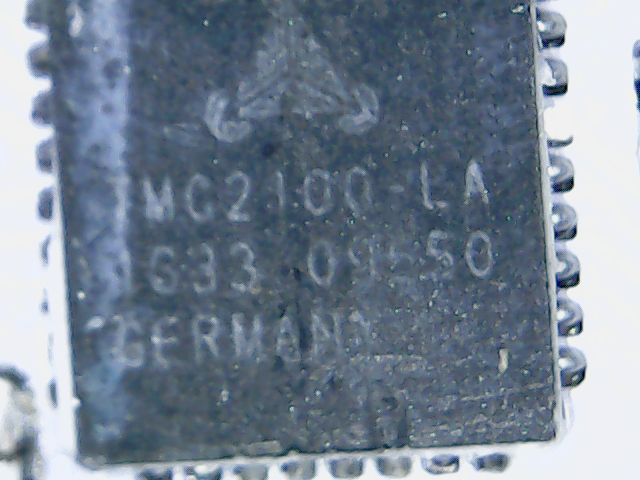

Сообщение VitDagger » 04 апр 2017, 13:37

Snapshot 2017-04-04 12_35_55.png
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 04 апр 2017, 13:44

Так уже померь рсенс!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение Myp » 04 апр 2017, 14:13

да не надо его мерить, там белым по чёрному сопротивление написано :D просто посмотреть
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как уменьшить шумность 3D-принтера?

Сообщение VitDagger » 04 апр 2017, 14:18

Я уже не дома, не могу глянуть :)
А эти ТМС2100 будут работать с 32 битной платой? Им напряжение 3. или 5 вольт без разницы?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Как уменьшить шумность 3D-принтера?

Сообщение MEG » 04 апр 2017, 14:19

Будут.
Сопротивление померь. этож китайцы, написать могут и три буквы, лишь бы заказчик был рад!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Как уменьшить шумность 3D-принтера?

Сообщение unigenum » 05 апр 2017, 13:16

на резисторах не всегда написан номинал. надо мерить. но не всякий тестер сможет прочувствовать 0.05 Ом.
вот пример того, что пытается донести MEG:
про драйвер А4988 http://reprap.org/wiki/Pololu_stepper_d ... oard#a4988
Vref = I_TripMax * 8 * Rs
Vref = 0.7A * 8 * 0.05
Т.е. на Пололушных оригинальных Rs запаян 0.05 Ом. А сами резисторы выглядят как зеленые казявки вообще без надписей. И померить их мой тестер не смог, пишет 0.
А потом там же читаем дополнения:
Note 2: most "Made in China" A4988 Pololu knock-offs have Rs=0.1 ohm
т.е. Rs уже в два раза больше, и по формуле ток уже получится в 2 раза меньше при том же напряжении Vref

П.С. у меня имеются как оригинальный, так и китайский драйвера. чипы на них внешне никак не отличаются. только нижние строчки, типа номер партии разные. но на китайских режим slow decay не включается путем подтяжки Rosc на землю, как написано в даташите. а на оригинальных включается и они действительно становятся практически безшумными. отсюда вывод, что китайцы копируют сами чипы, причем копируют криво. так что китайские клоны не во всем соответствуют даташитам, и формулы по настройке тока вполне могут быть другими.
ну или китайцы лепят отбракованные чипы, которые вроде работают, но не обеспечивают нужные параметры. сути дела это не меняет.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Как уменьшить шумность 3D-принтера?

Сообщение andryblack » 05 апр 2017, 22:56

https://ru.aliexpress.com/item/Micromak ... 279.Pksgav
такие никто не пробовал заказывать?
Аватара пользователя
andryblack

Сообщения: 78
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++
