Re: Принтер для работы.

Сообщение Alexus12 » 10 янв 2017, 12:49

Myp писал(а):там в описании барьера обычно указана цифра 4.1 мм
хорошо чтобы тефлон насквозь проходил до самого сопла а пластик барьера вообще не касался

На фото как раз такой барьер и показан.
Myp писал(а):ну рельсы то просто так не висят, ты прикрути рельсу к уголку алюминиевому 20х20 мм
я вобще подумываю портал с уголка на трубу 12х25х2 переделать
хотя фиг знает, может лучше 9 рельс на 12 сменить...

Интересно на сколько провисает 12мм вал при такой же нагрузке.
Последний раз редактировалось Alexus12 10 янв 2017, 21:16, всего редактировалось 1 раз.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер для работы.

Сообщение Zusul86 » 10 янв 2017, 21:06

macar2005 писал(а):9 рельс прогиб 1,2 мм при нагрузке 5 кг
12 рельс прогиб 0,3 мм при нагрузке 5 кг

На какой длине?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Принтер для работы.

Сообщение macar2005 » 11 янв 2017, 06:19

Замерял на длине 300 мм.

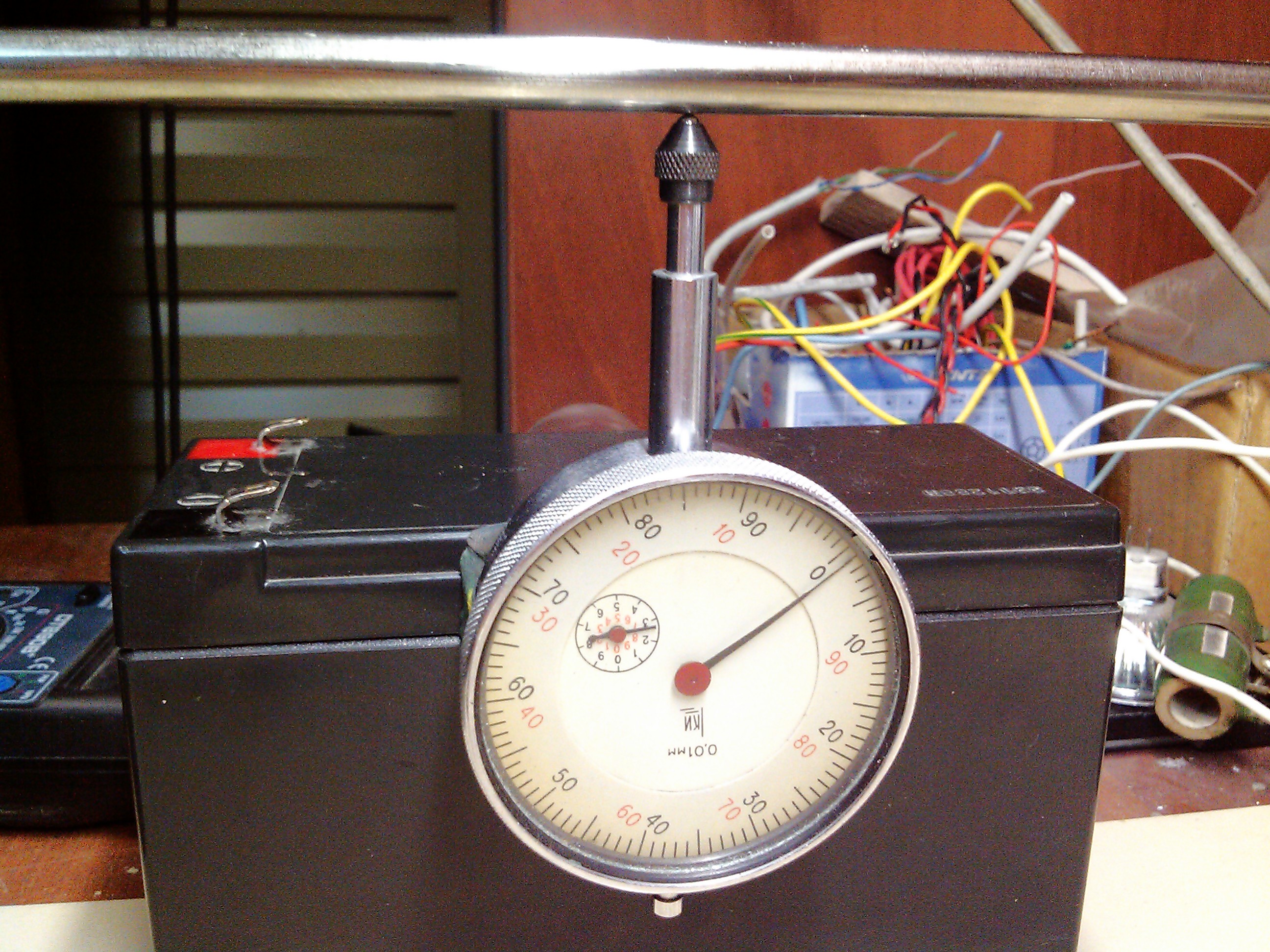

А вот вал 8 мм длинной 300 мм.
Вал 8 мм без нагрузки.jpg

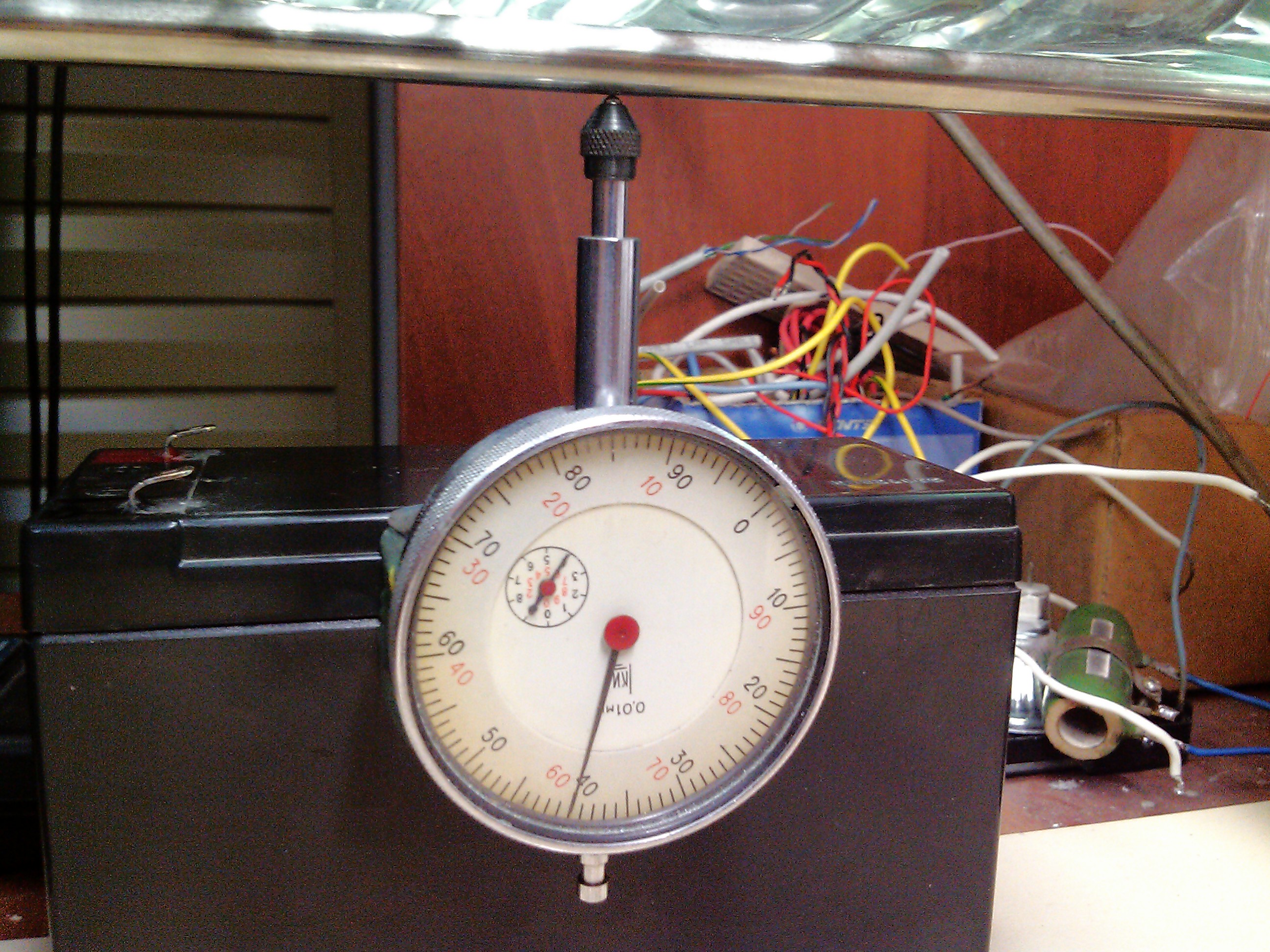

А это с нагрузкой 5 кг.
Вал 8 мм под нагрузкой 5 кг.jpg

Прогиб вала составил 1,4 мм (почти как рельс 9 мм)
Вал на 12 мм заказан, как приедет замерю.
macar2005

Сообщения: 142
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Alexus12 » 11 янв 2017, 08:45

Интересные результаты. Спасибо.
Выходит валы не хуже в плане прогиба. Рельсы выигрывают только если прикручены к чему-то, а не просто висят закрепленные за два конца.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер для работы.

Сообщение Myp » 11 янв 2017, 09:01

ну рельсы никто обычно и не вывешивает, у них не зря перфорация по всей длине)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер для работы.

Сообщение pem » 26 янв 2017, 02:04

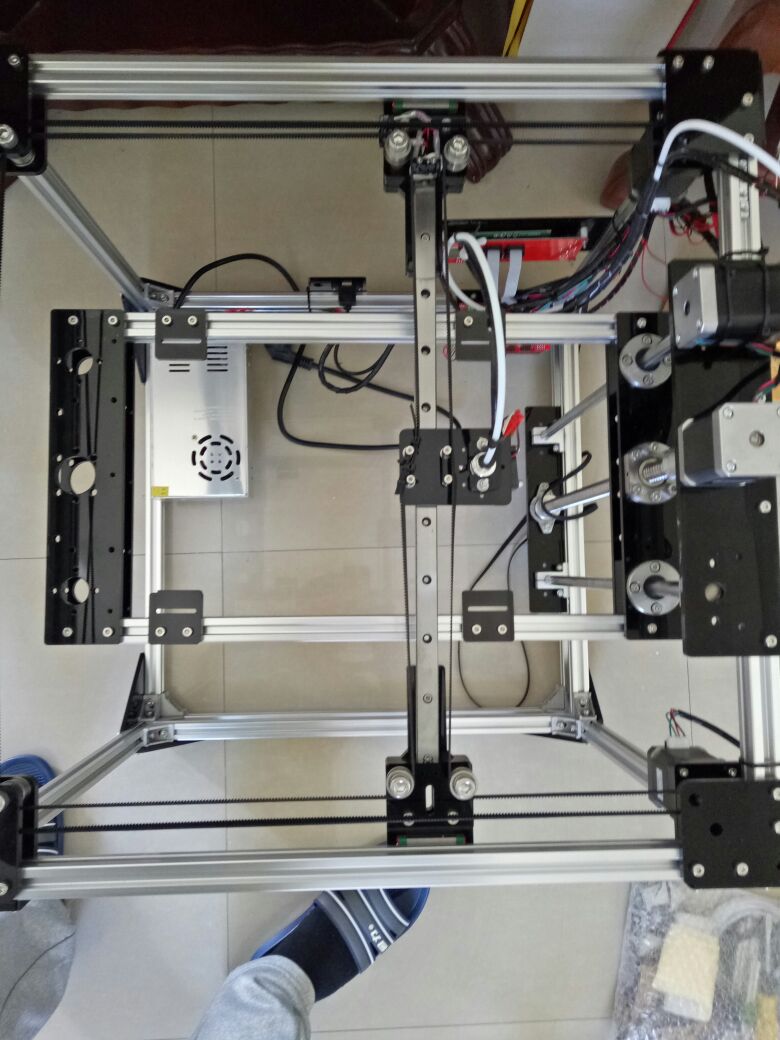

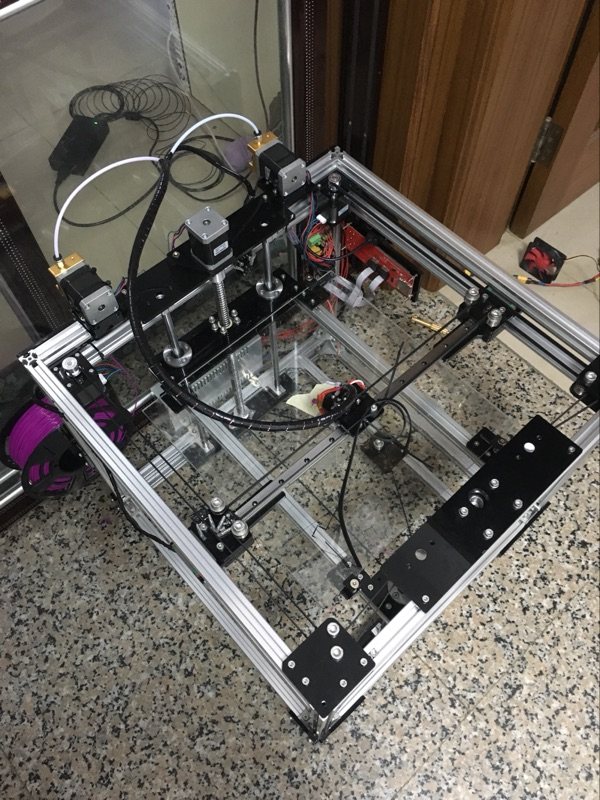

На этом принтере из таобао какой толщины рельсы?
https://img.alicdn.com/imgextra/i4/1447 ... 0-rate.jpg
https://img.alicdn.com/imgextra/i3/1160 ... 0-rate.jpg
https://img.alicdn.com/imgextra/i2/7022 ... 229306.jpg

У кого глаз наметанный, а то не нашел в описании.
pem

Сообщения: 2
Зарегистрирован: 26 янв 2017, 01:58

Re: Принтер для работы.

Сообщение Myp » 27 янв 2017, 16:37

12 мм
сравнить можно с диаметром верхушки хотенда, она 16 мм, а рельса чуть уже.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер для работы.

Сообщение Zusul86 » 27 янв 2017, 18:48

Для 12 шаг крепежа слишком большой, скорее 15.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
