Принтер для работы.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер для работы.

Сообщение how_eee » 29 дек 2016, 09:53

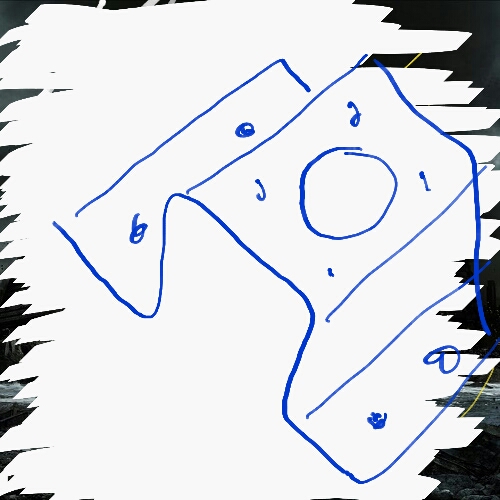

Весь двигатель поднять, а не шпулю. Согнуть _П_ образную пластину и закрепиль в ней мотор. А пластину закрепить винтами на плоскость.

Добавлено спустя 18 минут 30 секунд:
Вот картинка, чтобы уж наверняка.
Вложения
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Принтер для работы.

Сообщение macar2005 » 29 дек 2016, 09:57

Теперь понял. Попробую!!!
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Myp » 29 дек 2016, 11:16

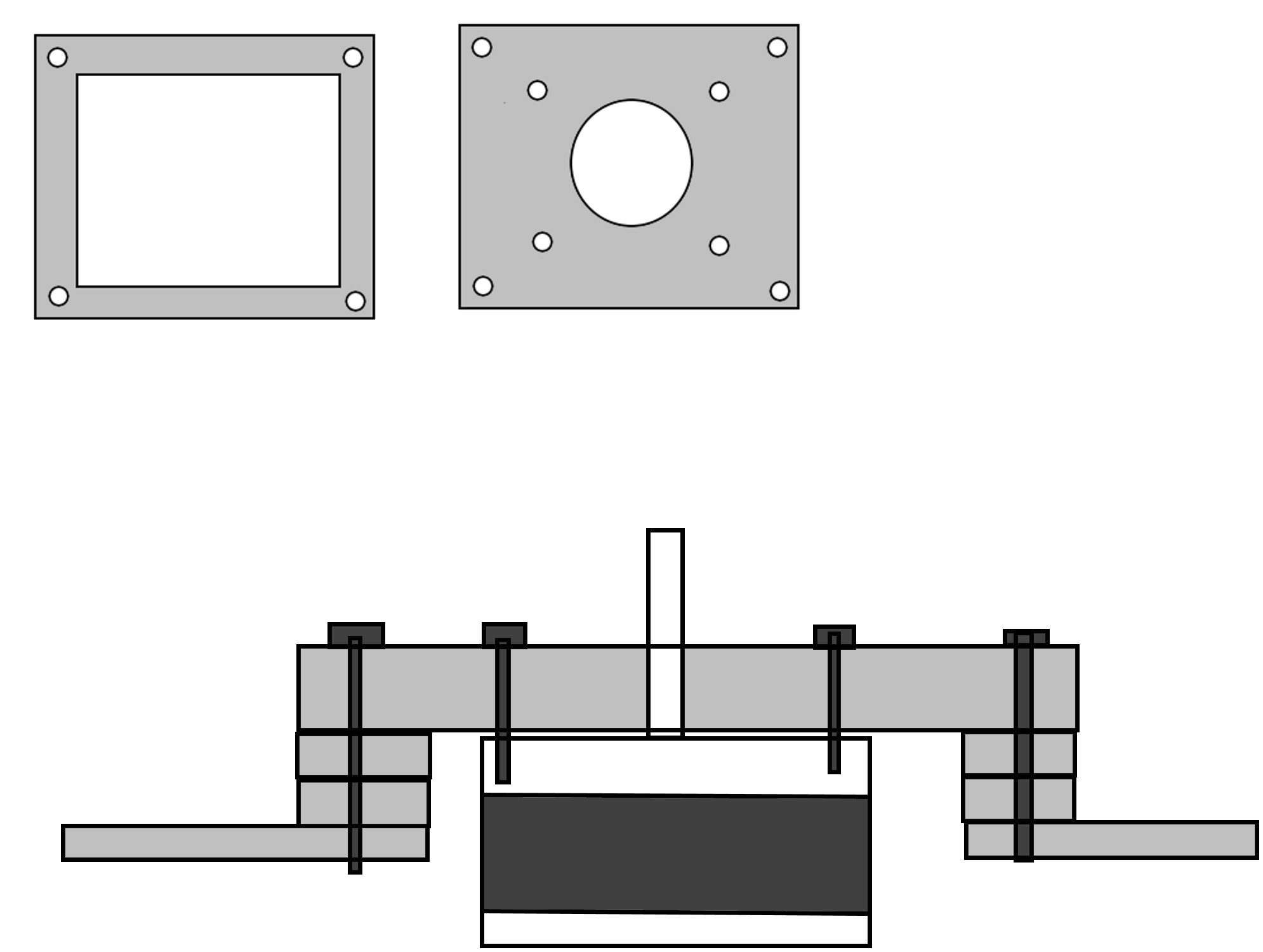

проставок нарезать
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер для работы.

Сообщение macar2005 » 29 дек 2016, 12:16

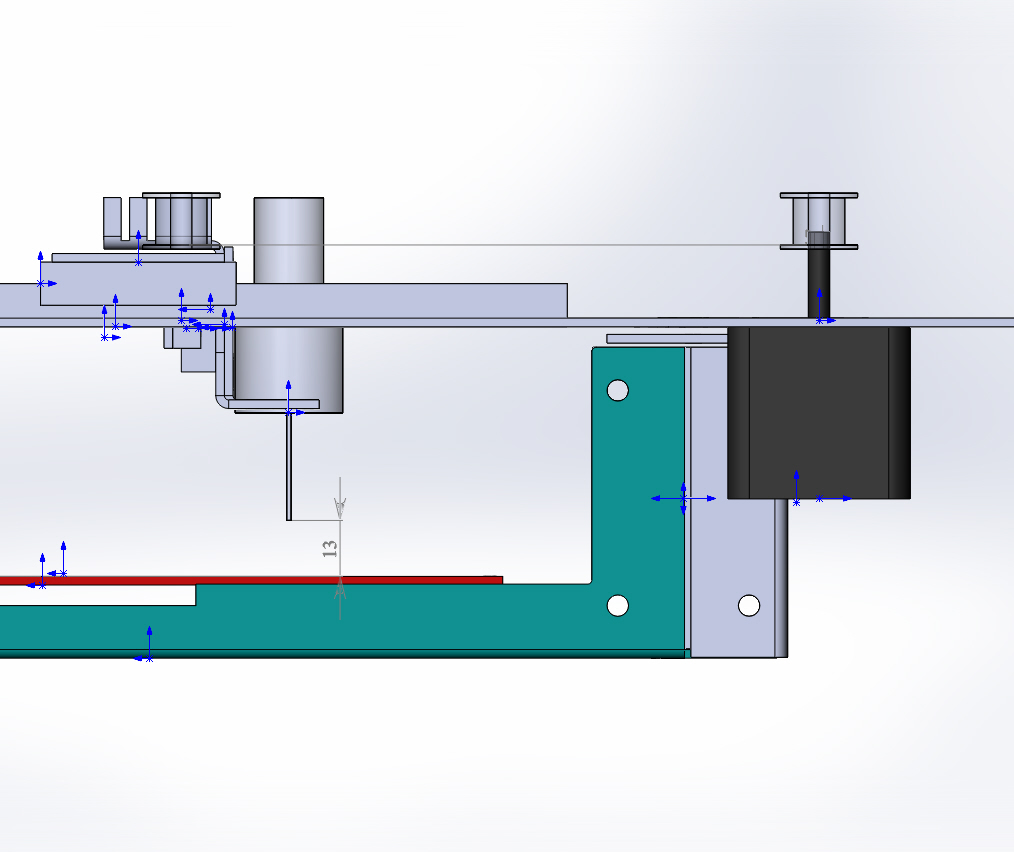

Пока не получается. При таком расположении рельс сопло не будет доставать до стола 13 мм.
Вылезет много других косяков.
Сборка 1 рельс на основании со столом.JPG
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Myp » 29 дек 2016, 13:39

а что не даёт стол поднять?

вобще чем ближе сопло к центру рельсы тем лучше.
скручивание рельса на 1 градус даст 0.17 мм погрешности при сопле на расстоянии в 10 мм от рельсы
а если сопло в 50 мм от рельса то тот же 1 градус скручивания даст 0.87 мм погрешности на кончике сопла.

это имеет значение если стоит тяжёлый директ экструдер, да ещё и его центр масс не в плоскости рельсы.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер для работы.

Сообщение macar2005 » 30 дек 2016, 05:54

Стол но подшипниках SCS12LUU, длинной 70 мм.
Буду думать ка изменить всю компоновку принтера так что бы минимизировать все косяки.
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Zusul86 » 30 дек 2016, 19:39

macar2005 писал(а):Стол но подшипниках SCS12LUU, длинной 70 мм.

А чего не на lmf12luu?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Принтер для работы.

Сообщение macar2005 » 09 янв 2017, 09:52

Подшипниках SCS12LUU является силовой частью стола.

Добавлено спустя 6 минут 22 секунды:

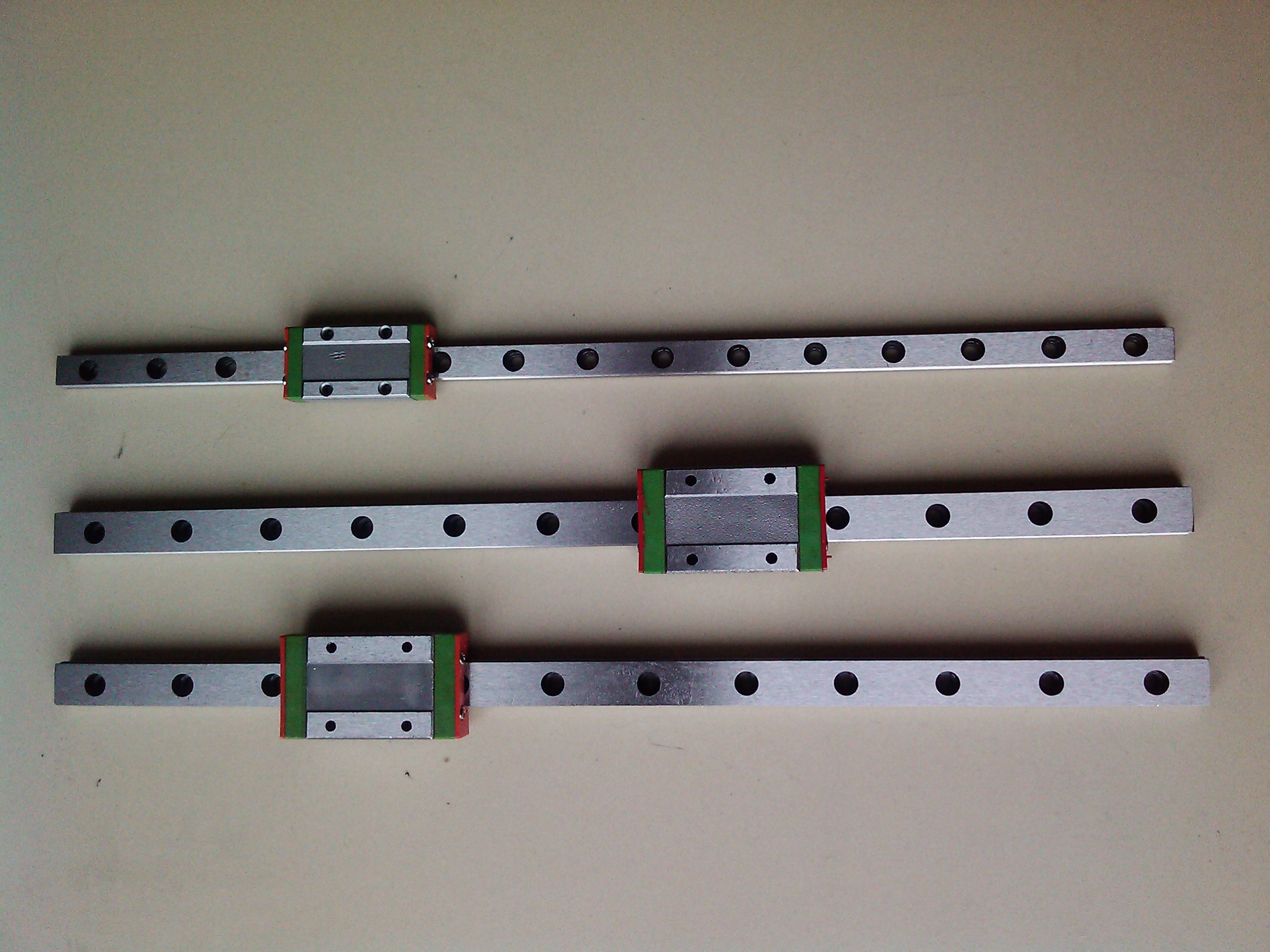

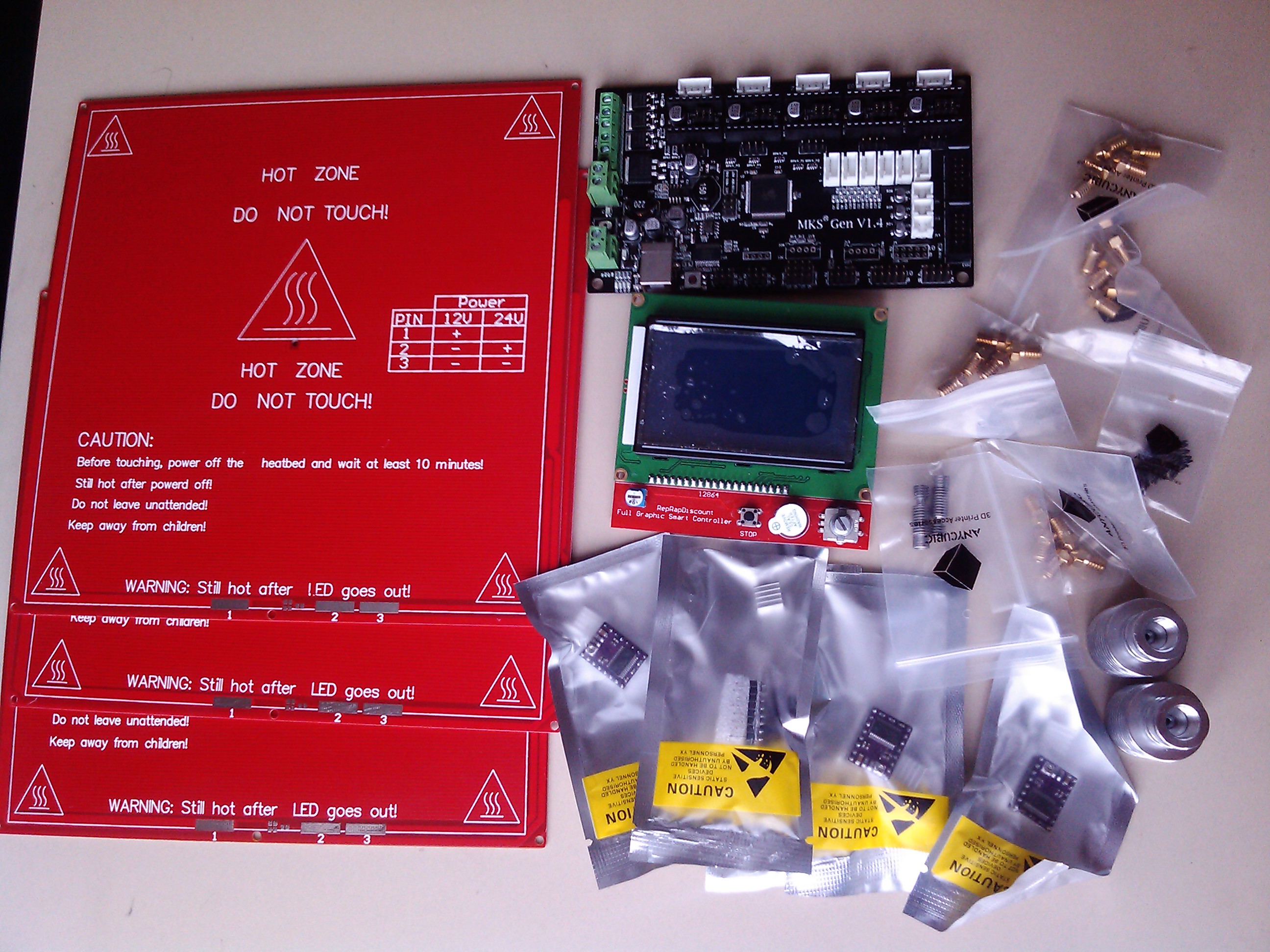

Вот и закончились праздники и выходные. Получил на почте часть комплектухи.


Главное приехали рельсы!!!!
Качество приемлимое, рельс MGN9 гнётся руками (как он на фанерке работает?). Рельс MGN12 намного прочнее (выберу время и замерю прогиб под нагрузкой)
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Alexus12 » 09 янв 2017, 15:40

А нагреватель не на алюминиевой пластине 3 мм?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1112
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер для работы.

Сообщение Myp » 09 янв 2017, 18:55

macar2005 писал(а):рельс MGN9 гнётся руками (как он на фанерке работает?)

в горизонтальной плоскости при движении по X усилия идут в торец фанеры, а от вертикального провисания защищают второй фанеркой, которая стоит перпендикулярно
а в случае когда рельса на балке поперечной, её ставят на люминевый уголок,
так что во всех плоскостях считай что монолит.

ЗЫ
судя по фото барьеры для хотенда неправильные.

а драйвера есть вот такие интересные https://www.aliexpress.com/item/Microma ... 82485.html
на 128 микрошаге не айс, но на 64 уже можно работать, около 80 мм/с макс скорость с ними будет, но в любой момент можно вернуть на 32 микрошаг и ездить как обычно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер для работы.

Сообщение macar2005 » 10 янв 2017, 06:02

Нагреватели простые (я их потом приклеиваю на керамику и получается ровный стол который не ведёт при нагреве).
Драйвера приехали обычные 8825.
Такие термобарьеры я заказал для изучения и экспериментов (обычно использую вот такие https://ru.aliexpress.com/item/1PCS-Sta ... 0.0.m8Htq7).
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Alexus12 » 10 янв 2017, 06:17

macar2005 писал(а):обычно использую вот такие https://ru.aliexpress.com/item/1PCS-Sta ... 0.0.m8Htq7

Все равно неправильные :). Проходные надо брать.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1112
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер для работы.

Сообщение macar2005 » 10 янв 2017, 07:36

Скинь ссылку.

Добавлено спустя 7 минут 54 секунды:

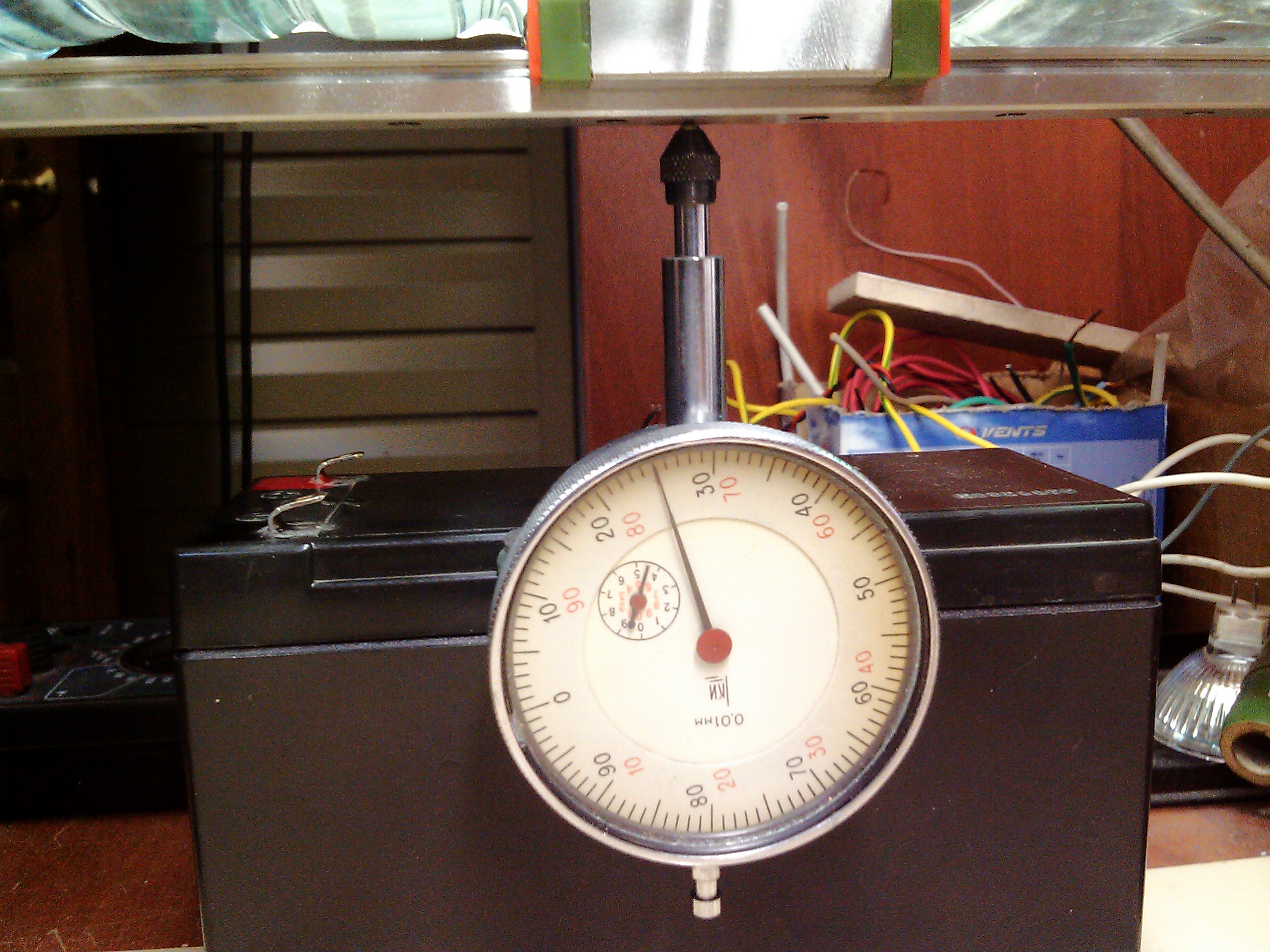

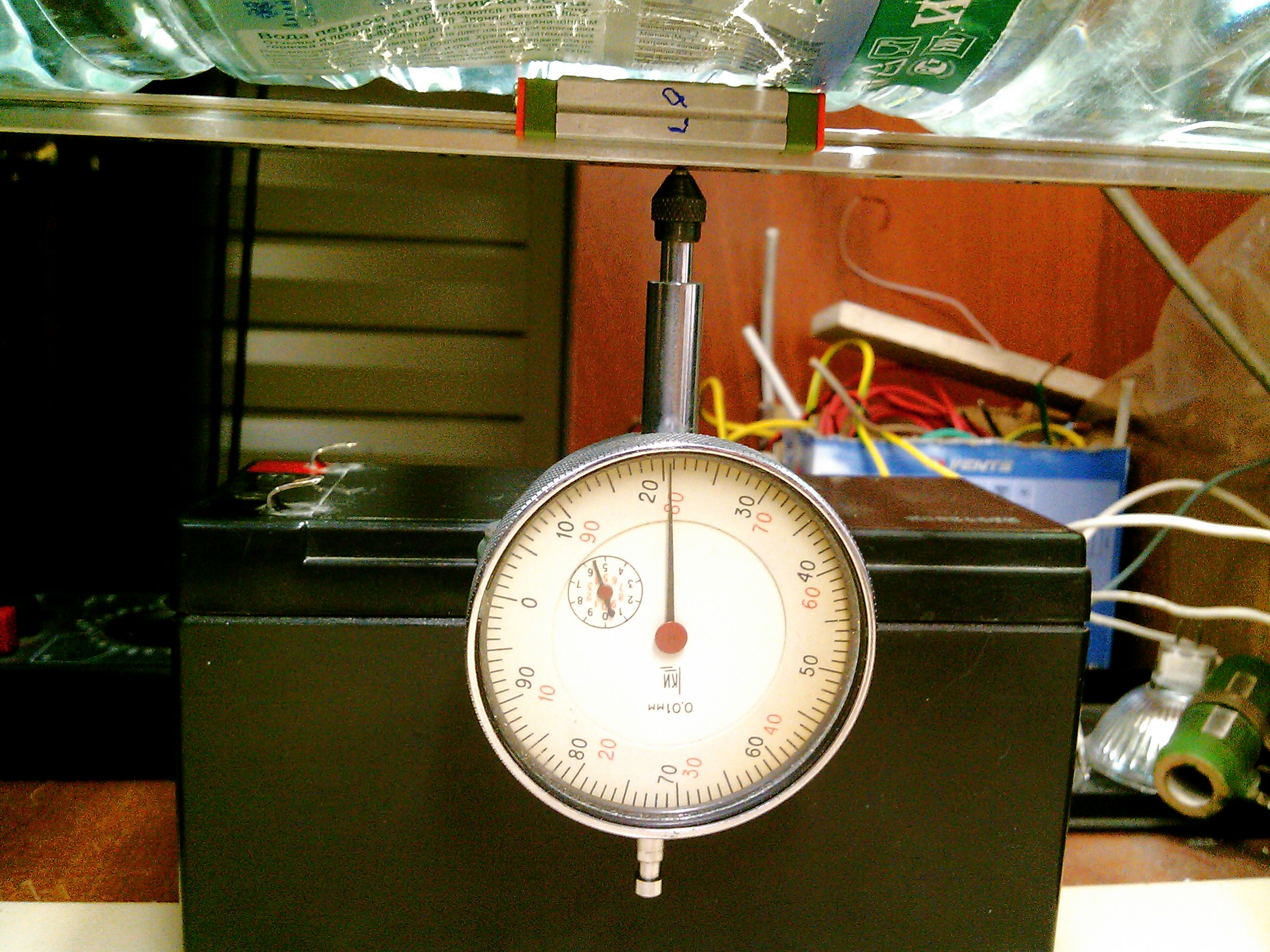

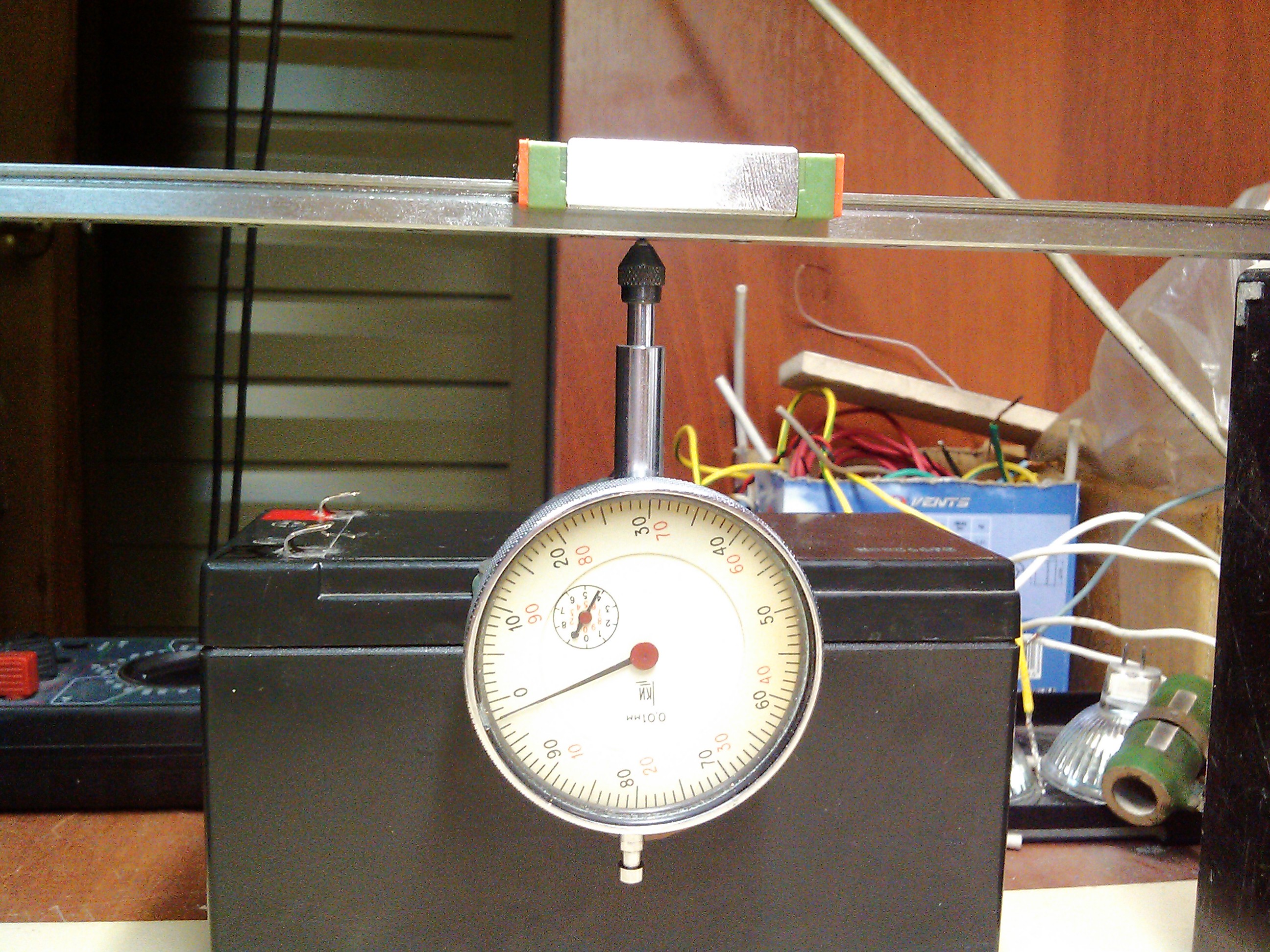

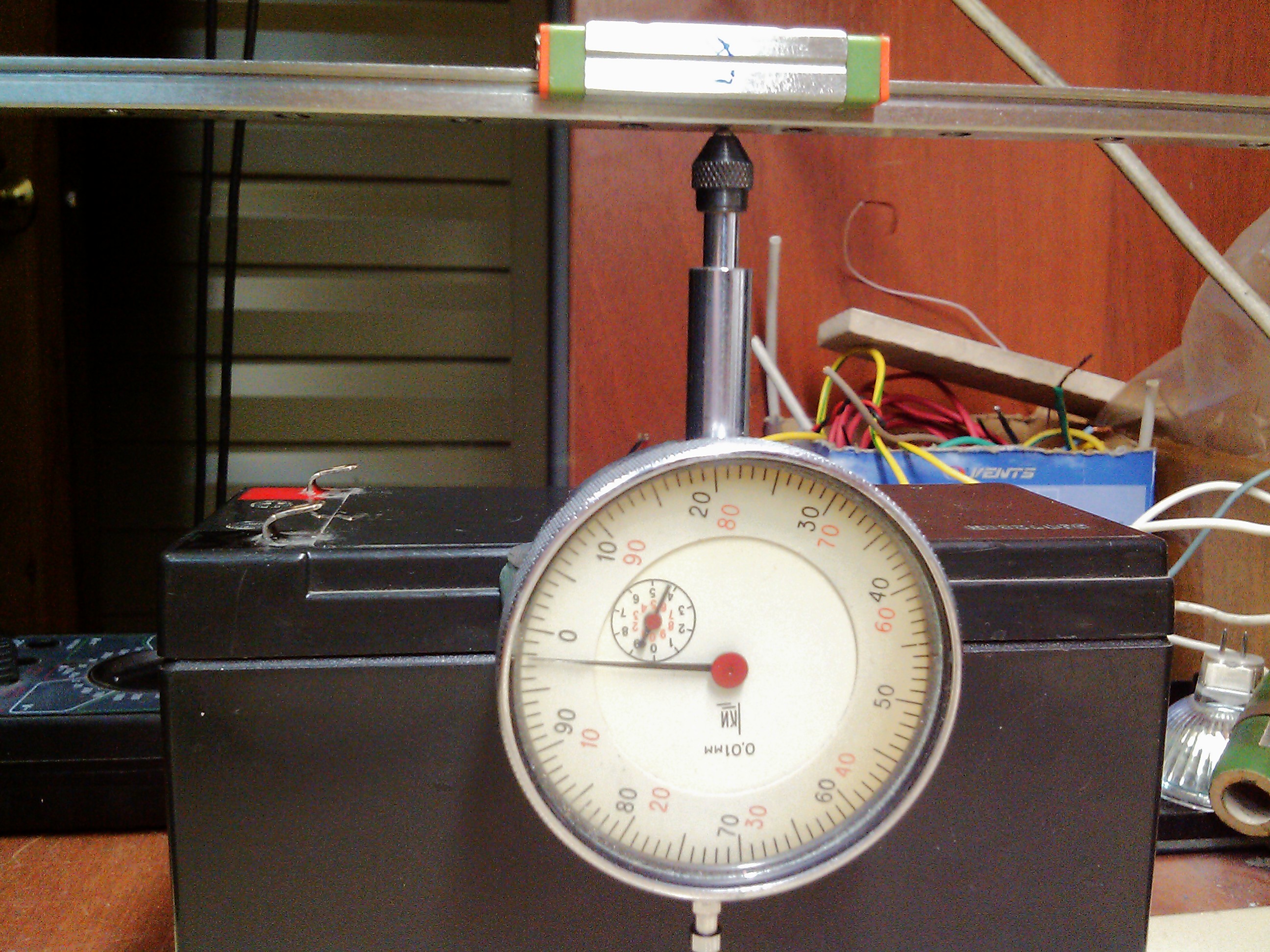

Произвел эксперимент с рельсами (замерил прогиб при нагрузке 5 кг).
9 без нагрузки
9 без нагрузки.jpg

9 нагрузка 5 кг
9 нагрузка 5 кг.jpg

12 без накрузки
12 без накрузки.jpg

12 нагрузка 5 кг
12 нагрузка 5 кг.jpg


Итого:
9 рельс прогиб 1,2 мм при нагрузке 5 кг
12 рельс прогиб 0,3 мм при нагрузке 5 кг
macar2005

Сообщения: 141
Зарегистрирован: 22 янв 2015, 10:55
Откуда: Барнаул

Re: Принтер для работы.

Сообщение Alexus12 » 10 янв 2017, 09:05

macar2005 писал(а):Скинь ссылку.

Ссылок нет, я на ТаоБао беру. Но вот есть картинки. Вроде как этот продавец и на Али есть (3D Sway). По логотипу можно найти. Такие барьеры есть конечно же не только у него, это для примера и те, которые я брал.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1112
Зарегистрирован: 18 дек 2014, 01:43

Re: Принтер для работы.

Сообщение Myp » 10 янв 2017, 10:30

там в описании барьера обычно указана цифра 4.1 мм
хорошо чтобы тефлон насквозь проходил до самого сопла а пластик барьера вообще не касался

Добавлено спустя 3 минуты 22 секунды:
macar2005 писал(а):Итого:
9 рельс прогиб 1,2 мм при нагрузке 5 кг
12 рельс прогиб 0,3 мм при нагрузке 5 кг

ну рельсы то просто так не висят, ты прикрути рельсу к уголку алюминиевому 20х20 мм
я вобще подумываю портал с уголка на трубу 12х25х2 переделать
хотя фиг знает, может лучше 9 рельс на 12 сменить...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
