Принтер из китая KLD-LCD1260- помогите запустить

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 05 авг 2017, 21:24

kochevnik писал(а):Может кто где нибудь встречал данные по усадке фотополимеров?

она не предсказуема,все зависит от модели,
forum107/topic17192-15.html
на 2 стронице мой пост глянь
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 334
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение kochevnik » 06 авг 2017, 10:35

Ну фантуду заявляют, что усадка не более 0.5%. Просто думал вдруг где то такие данные в табличке могут быть по разным ходовым полимерам. Просто столкнулся с тем, что монокур рапид усаживается сильнее и решил поинтересоваться
kochevnik

Сообщения: 204
Зарегистрирован: 21 фев 2016, 17:25

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение arrbuz » 07 авг 2017, 17:45

veltsmaxim писал(а):День добрый. Нужна помощь. Стал обладателем данного принтера, решил перевести его на nanoDLP, но что то ума принтеру теперь не могу.. на флешку от малины залил залил образ, подключаю принтер к компьютеру через лан кабель и не могу зайти в интерфейс принтера... в свойствах сети пакеты от принтера комп не получает... что делаю не таr?! может где есть подробный мануал по переводу на наноДПЛ, буду очень признателен....

подключайте через роутер
Аватара пользователя
arrbuz

Сообщения: 169
Зарегистрирован: 03 мар 2017, 14:40
Откуда: Казань

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ritor » 08 авг 2017, 20:58

Планирую заменить 4 штатных диода на 1 100w
Воткнуть транзистор, активировать(открывать) - питанием от того, где те 4ре были.
А к диоду подвести (через транз) - от блока питания.
Пытаюсь понять, какой транз выбрать https://www.chipdip.ru/catalog/bipolar- ... =100&p.8=4
С учётом что я даже не очень понимаю какое питание там сейчас на текущих диодах (помимо того что они на 10w).
Может кто проконсультировать?

+ блок питания выдаёт 12в. так что ещё и что то вроде преобразователя https://www.aliexpress.com/item/B900W-Input-8-60V-to-10-120V-900W-DC-Converter-High-Precise-LED-Control-Boost-Converter/32690996337.html?spm=a2g0s.8937460.0.0.qiUlmw (не избыточен ли?) воткнуть в цепь (и тоже вопрос-до или после транзистора?)
ritor

Сообщения: 34
Зарегистрирован: 15 май 2015, 00:29

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение kochevnik » 12 авг 2017, 22:01

12в управляющий можете взять напрямую с платы управления
kochevnik

Сообщения: 204
Зарегистрирован: 21 фев 2016, 17:25

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение condenser » 14 авг 2017, 23:42

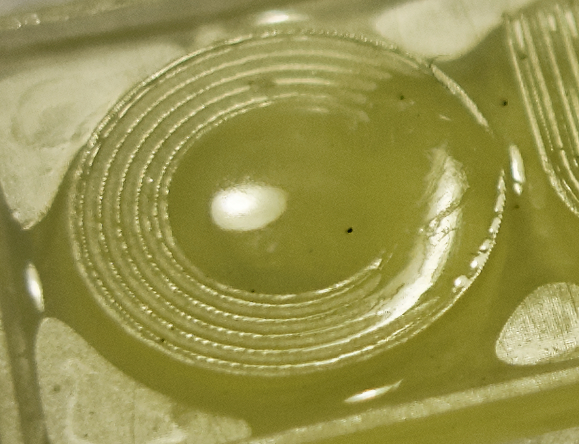

Подскажите плиз, что за капли образуются на полимере Wanhao (который якобы grey)? Неужели он схватывается по дороге до ванночки со спиртом? На других полимерах в тех же условиях такого не происходит.
Вложения
condenser

Сообщения: 5
Зарегистрирован: 13 мар 2017, 01:17

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Денис59 » 30 авг 2017, 22:17

Приехал из отпуска, и решил включить принтер, запускаю, и ничего не происходит, разобрал принтер, плата с малинкой без индикации, сильно греется проц, неужели труп?
Денис59

Сообщения: 19
Зарегистрирован: 06 апр 2017, 19:33

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 09 сен 2017, 19:29

подскажите как отправить cws файл в nanodlp т.е, png кадры и g code
пробывал все кадры открывать ,и zipом все кадры ,что то не получаеться
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 334
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Alex_ou » 11 сен 2017, 18:34

elshad66 писал(а):подскажите как отправить cws файл в nanodlp т.е, png кадры и g code
пробывал все кадры открывать ,и zipом все кадры ,что то не получаеться



насколько мне известно, нанодлп не читает файлы cws
Alex_ou

Сообщения: 59
Зарегистрирован: 06 фев 2017, 00:33

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 11 сен 2017, 18:49

да ,но должен открыть png .zip архив,но что то не открывает
пробывал отдельно png файлы за архивировать в zip.тоже не открывает

Добавлено спустя 6 минут 14 секунд:
выходит и ж код не вставить? нужно все команды ж кода прописывать в нано?

Добавлено спустя 3 минуты 43 секунды:
кста, расширение cws поменял на zip,,тоже не открыл,или сначала надо создать профили для машины и слайсера, а потом вставить нарезанные файлы?

Добавлено спустя 1 минуту 26 секунд:
но это все пробывал ,скидывать на малинку по вай фай
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 334
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Alex_ou » 11 сен 2017, 18:51

к сожалению с нанодлп не помощник... так на него и не перешел
Alex_ou

Сообщения: 59
Зарегистрирован: 06 фев 2017, 00:33

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 11 сен 2017, 18:56

есть идея загрузить в малинку win и cw , перекидывать с компа и запускать cws с малинки ,без заморочек с нано
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 334
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 12 сен 2017, 22:30

Началась новая фигня: на экране периодически беспорядочно вспыхивают белые области в разных местах. Если печатать с компа, их нет, всё нормально. Вытащил малину наружу, думал перегревается - нет, даже не горячая. Что с ней может быть?
Pol Kin

Сообщения: 63
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ritor » 15 сен 2017, 20:33

У кого там ранее, как и у меня были полосы на матрице?
Расковырял до неё - это не треснутое стекло, а остатки клеющей плёнки.= можно, разобрав, отодрать без последствий.

Вроде бы успешно проапгрейдил 40w до 100w принтер.
Результат:
+Вместо 10-11 секунд на слой на 40w, теперь 3.5~4 секунды.
+В центральной области всё печатается идеально, без "размножения"\переотражений.
-Вроде бы по краям меньшая степень засветки, судя по фото
-очень негуманно к зрению смотреть на этот диод

Используемые запчасти:
Повышатель напряжения https://goo.gl/h6ZVvo = 1тр (он _только_ повышает, только в одну сторону работает, и если входящее больше установленного исходящего - выдаёт входящий, т.е. не уменьшает вообще, хотя в этом случае оно и не нужно)
!!!Им я 12в с БП конвертировал в нужные диоду параметры. Если ограничить только V - то начинает жрать овердохрена ампер. Ограничив амер в 2,9 - V он сам остановился на 32 (но я заблочил на 33 всё равно, на всякий случай).
100w (400 to 410nm) диод https://goo.gl/vHHyEb = 2,4тр
На 30V включается, А- поглощает 0,7 = чуть светится. Активно работать начинает от 32V
Реле HLS8L-S-C https://goo.gl/VDeXFL ~ 60р но лучше взять что то с большим запасом прочности. Этот у меня завалялся просто
Защитный \выпрямительный диод P6KE400A https://goo.gl/f9jUbJ ~ 15рего я выковырял из дохлого блока питания. Вообще в них толком не разбираюсь, просто посоветовали какой нить воткнуть, называя [i]"выпрямительный диод 1N4005,6,7".[/i]
Какой то 12v блок питания (для светодиодных ламп\лент) ~1,5тр
Слева - "заводской" принтера.
Алюминиевый скотч (трещины заклеить на верхнем стекле)
.бирюзовым отметил границы наклейки скотча. Алюминиевый - потому что не просвечивает и тонкий
Наклеивал вот так вот изнутри - бесполезно, к тому же добавляет толщину, пришлось его оттуда выковыривать

Попробовал сначала с штатным радиатором, полирнул его, добавил термопасты.
Болты-отверстия почти подошли, чуть расковырял на 100w отверстия (зря как оказалось)
(площадка у него вообще идеальна=зеркальна, эт я её "угваздал", а толщина пластины - 1,4мм)

Внешний вид к тому моменту сборки


Но после промежуточного теста, - разочаровался в штатном радиаторе. Подозреваю что он в 40w "переехал" с 20w версии. Уж больно - никакой.
Откопал радиатор с древней видеокарты.
Наклеил люминиевого скотча - повысил кпд xD
Казалось бы - медь! Ан нех, хрен. Пытался полирнуть - тонкий слой -_-
В в варианте с "медным" куллером. (надо будет потом просто водянку сообразить. А то даже так - очень нефигово греется корпус - отверстия сзади очень мелкие-не хватает)

Итого на текущий момент:

Старые диоды на старый радиатор, и в эту странную конусную нержавейку. Идеально имхо, как будто так и планировалось хД

Примеры распечаток:
5секунд слой (недопечатал)
4 секунды
3 секунды

4секунды распечатки уже для работы:
http://dl4.joxi.net/drive/2017/09/16/00 ... 1793ae.jpg
http://dl3.joxi.net/drive/2017/09/16/00 ... c61073.jpg

pS: тут никак не делается раскрывающийся список? как тут например показано https://goo.gl/yabRem
Я бы фотки попрятал в них.
ritor

Сообщения: 34
Зарегистрирован: 15 май 2015, 00:29

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Ренат » 18 сен 2017, 03:49

Tekymze писал(а):Фан ту ду сам еще не брал.. не могу сказать у кого брать. цвет у кого желтый у кого красный у кого черный.Тут как говориться как на минном поле.. сам идешь сам наступаешь......

Всем привет!) Только зарегистрировался на этом сайте) Внимательно читаю эту тему...Много интересного! Тоже взял этот принтер. Купил Fun to Do Castable (выжигаемый) для ювелирки. пока нет рещультатов..Точне,есть,но плохие... Льется металл,как вспененный. На днях планирую очередную отливку. Поделюсь результатом. Могу сказать,что нареканий к работе принтера не имею вообще. Приехал без стекла,модель прилипает к столу прямо на металл. Малинка на борту.Полимер отличный в смысле качества вырощенной модели,но,вот в литье,пока не понятно...Очень рад,что нашел этот форум,это всё очень полезно!) Надо помогать друг другу)Вот ,например,у меня есть проблемы с Creation Workshop. Когда нажимаю слайсинг,после создания поддержек,если слоев получается около 250ти,то отрубается слайсинг,пишет slicing canceled/ Проблема в компе (4 ядра, 4 оперативы)???
Или китаец прислал кривую ломанную программу? Как вы думаете Или проблема в самой 3д-модели? Может тяжелая? 30мб или 40мб,вроде не сильно тяжелая для ювелирки. Буду рад ответу...) Если есть вопросы,с радостью отвечу) Всем мира!) Ренат ,Донецк,ДНР)
Ренат

Сообщения: 1
Зарегистрирован: 18 сен 2017, 02:29
