Re: Проект принтера

Сообщение imdefined » 27 апр 2016, 00:30

alexxy писал(а):А если не секрет, где брал либу для openscad с алюминиевым профилем?

У меня есть либа с нарисованным профилем от соберизавода, не очень точная, но с пивом покатит. Могу выложить если надо.
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Проект принтера

Сообщение andryblack » 07 май 2016, 18:49

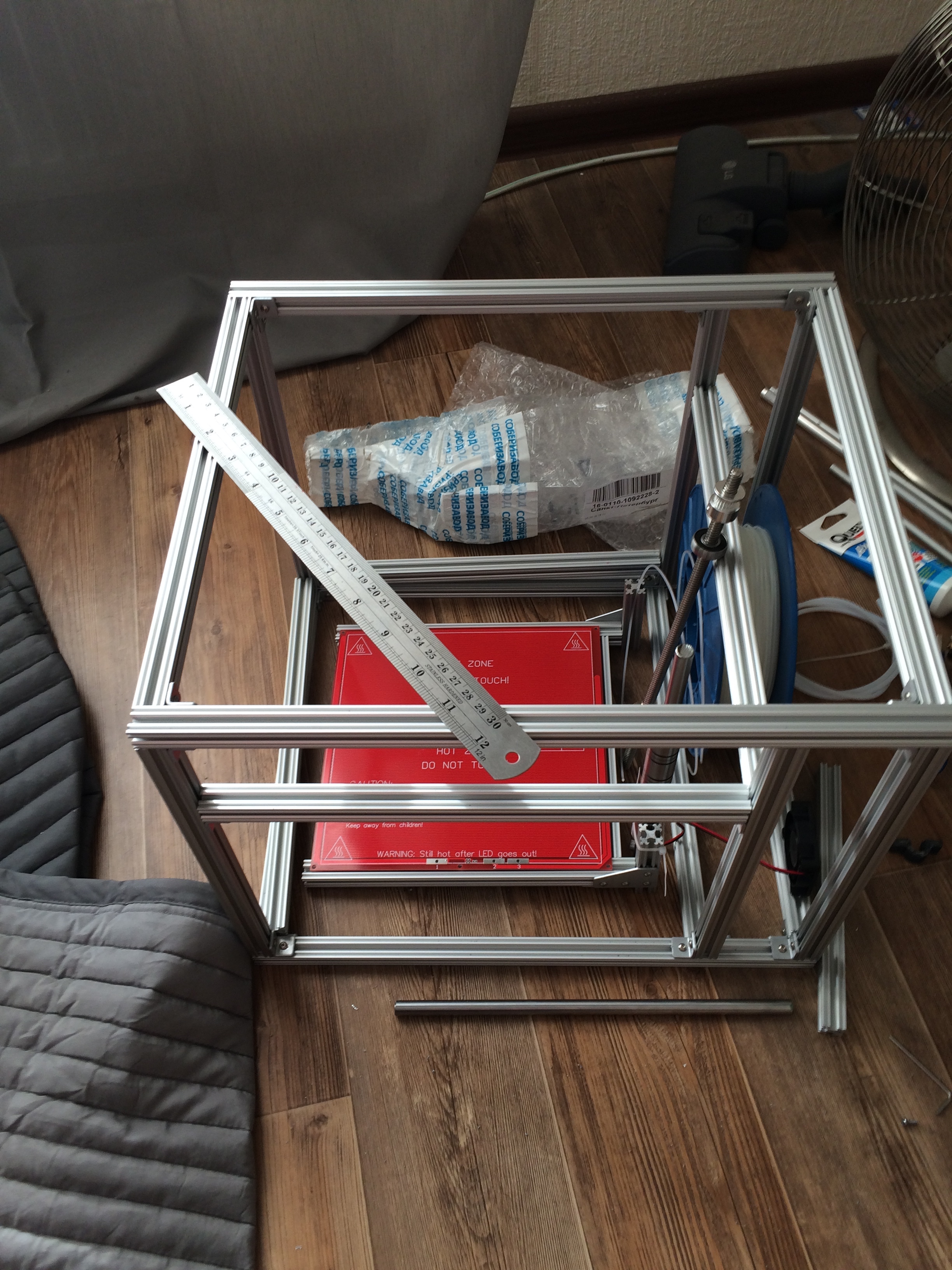

Приехал профиль, не удержался и прикинул "в железе".

Конечно же забыл кусок профиля (портал по x), придется заказывать отдельно. Доставка как-то не бюджетно выходит(.
Может тут есть кто занимается лазерной резкой в СПб?
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение om2804 » 07 май 2016, 20:21

Не проще трубу квадратную купить в строймаге. Для недостающего куска не нужна торцовка и точность длины
Аватара пользователя
om2804

Сообщения: 2041
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Проект принтера

Сообщение andryblack » 07 май 2016, 21:07

om2804 писал(а):Не проще трубу квадратную купить в строймаге. Для недостающего куска не нужна торцовка и точность длины

Недостающий кусок нужно крепить к кареткам по "y" как можно перпендикулярней, плюс под рельсу кучу отверстий.
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение Diffid » 07 май 2016, 21:22

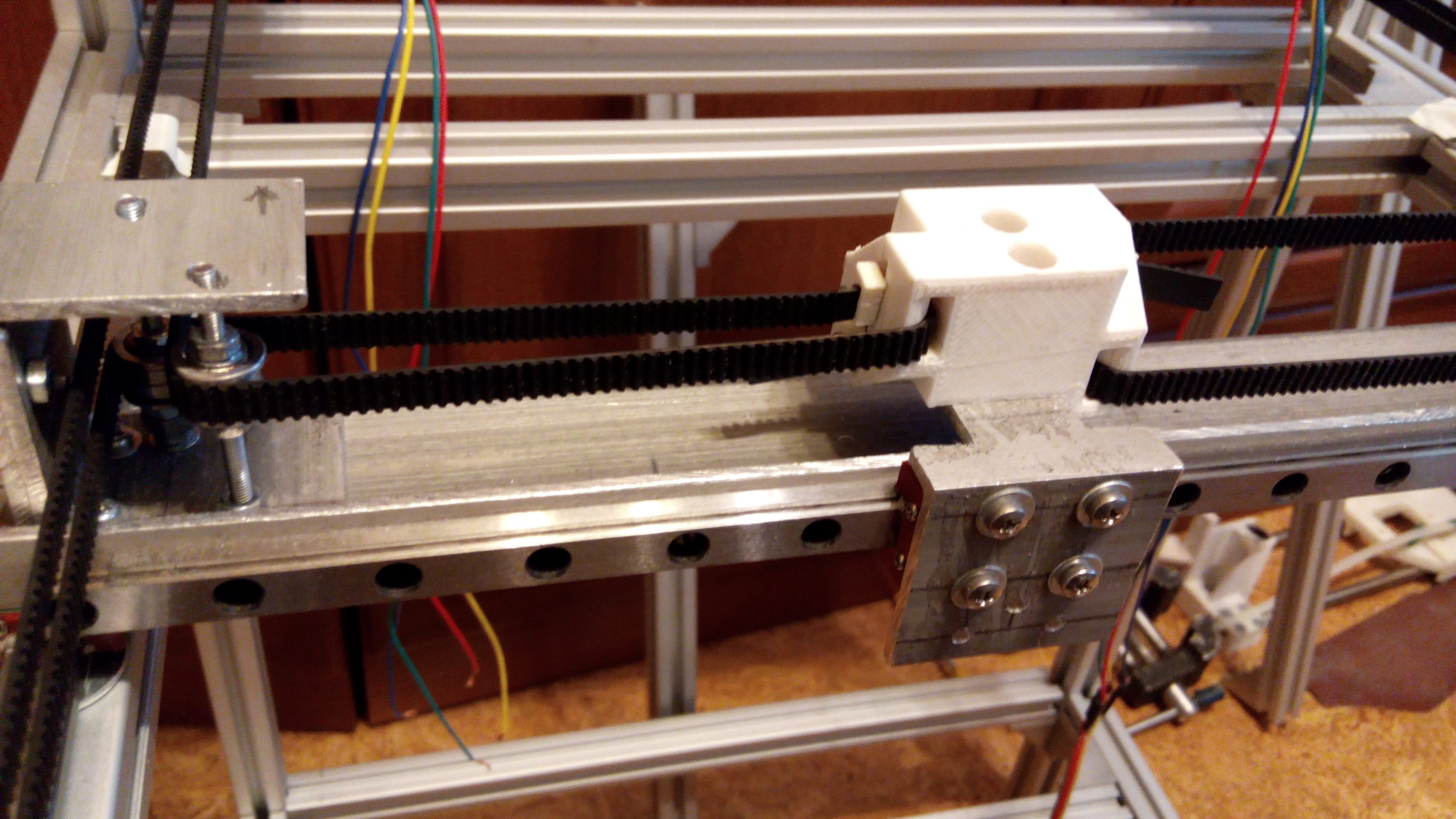

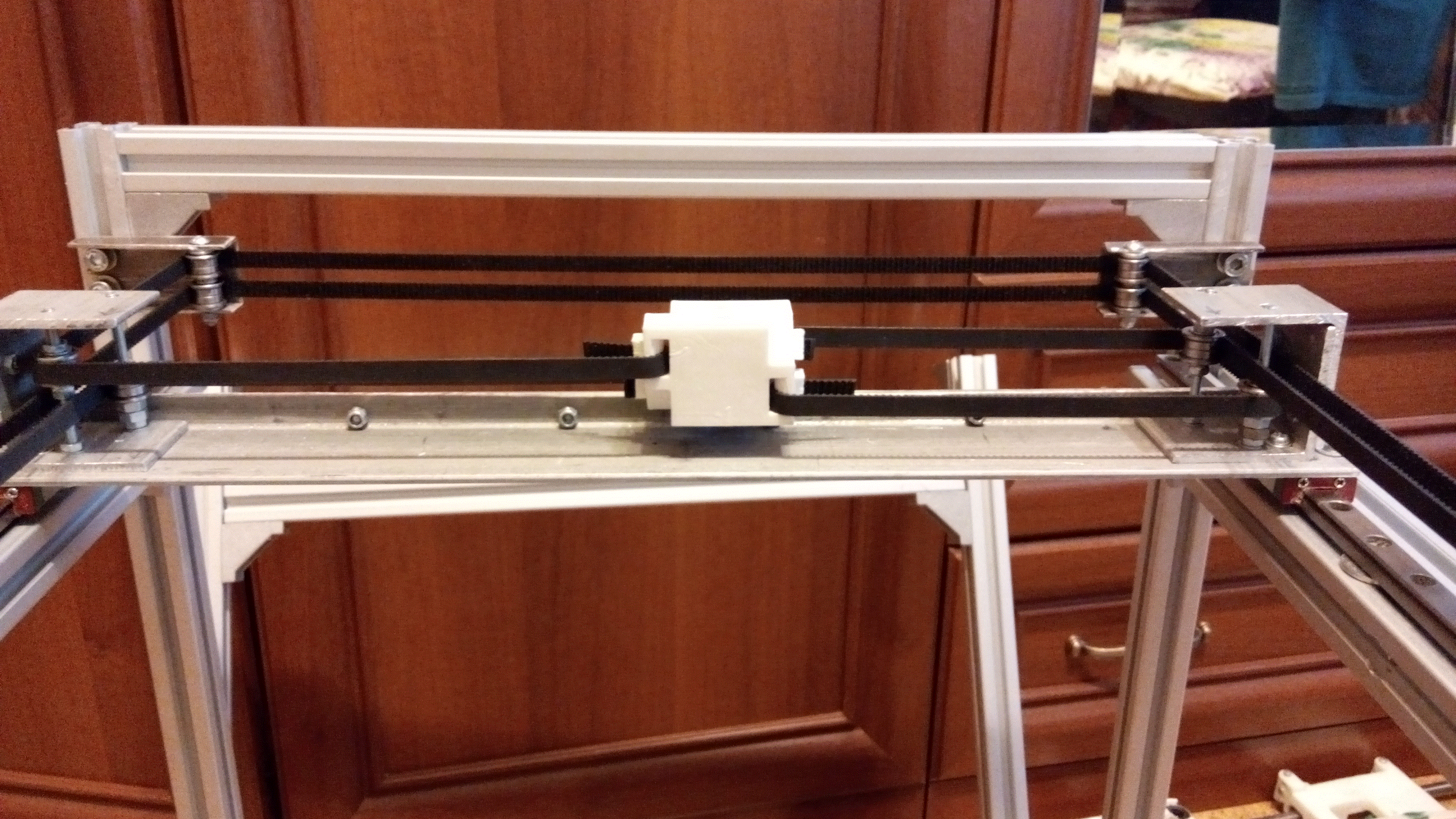

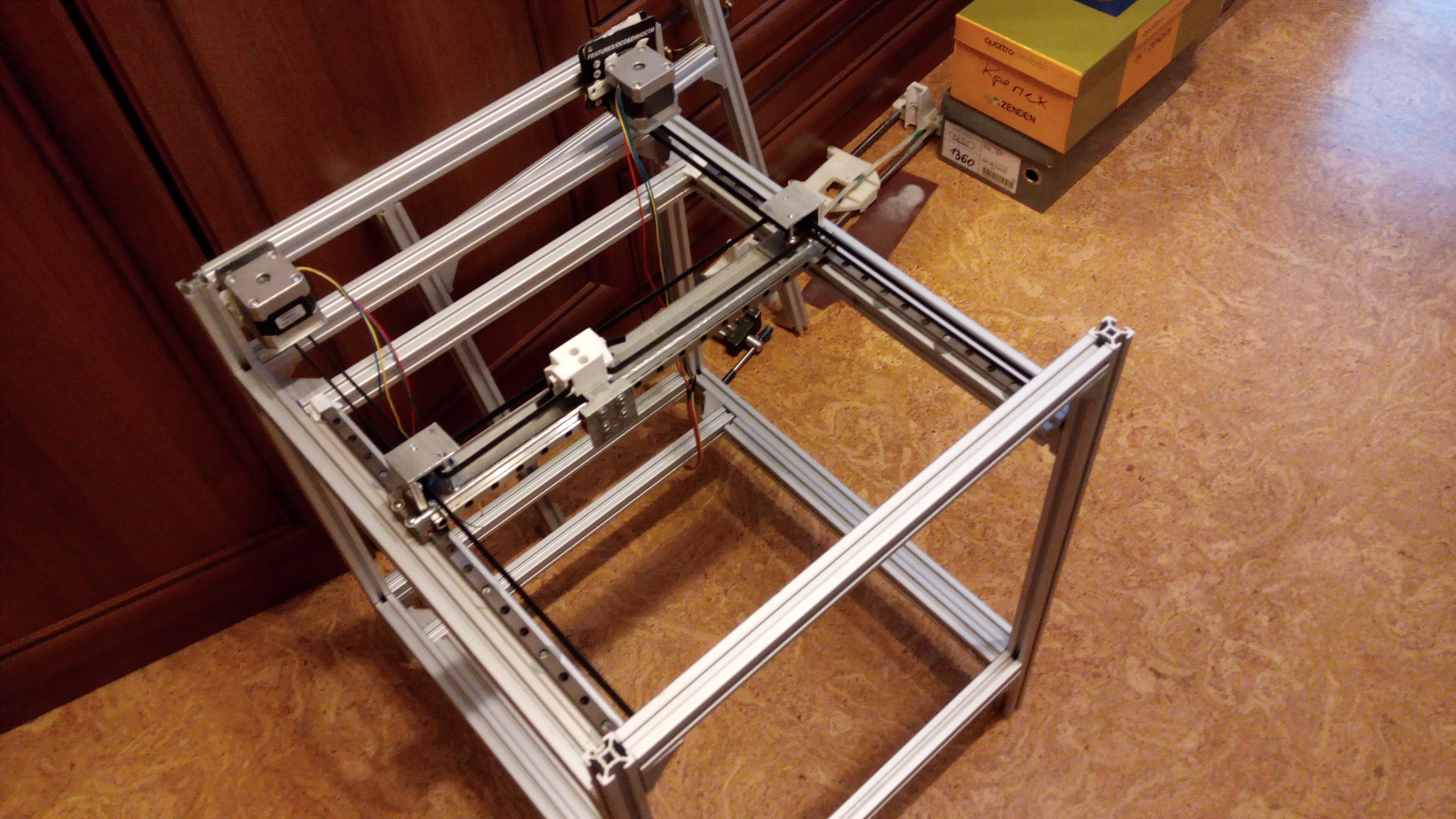

А я решил на уголке сделать: Х рельс прикручен к уголку 10х40, который крепится на каретки Y.
Пластиковая фигня для ремней временнная :crazy: планирую алюминиевую.
Вложения
Собранный Mendel90 (валы 10мм, RAMPS 1.4 + Marlin)
В процессе CoreXY на алюм. профиле
Аватара пользователя
Diffid

Сообщения: 329
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Проект принтера

Сообщение andryblack » 08 май 2016, 15:12

Diffid писал(а):А я решил на уголке сделать: Х рельс прикручен к уголку 10х40, который крепится на каретки Y.

Такой вариант рассматривал, потом где то подсмотрел крепление двойных уголков от 15го профиля на каретки.
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение IliaMoroz » 09 май 2016, 09:32

Есть удачная конструкция из ранга "Цена - качество". Некоторые моменты Вам будут интересны. http://www.thingiverse.com/thing:821066
Diffid писал(а):У меня фактически такой же стол выходит, как думаете, если привод на винты сделать от одного движка замкнутым ремнём с натяжительными роликами- потянет?

Я встречал интересную конструкцию натяжения ремней для стола (Z). Если вопрос актуален, могу поискать у себя в архивах.
С уважением.
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Проект принтера

Сообщение Diffid » 09 май 2016, 10:58

IliaMoroz писал(а):Я встречал интересную конструкцию натяжения ремней для стола (Z). Если вопрос актуален, могу поискать у себя в архивах.
С уважением.

Будет интересно посмотреть, если найдёте! Всё равно стройка стоит в ожидании деталей с али.
Собранный Mendel90 (валы 10мм, RAMPS 1.4 + Marlin)
В процессе CoreXY на алюм. профиле
Аватара пользователя
Diffid

Сообщения: 329
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Проект принтера

Сообщение IliaMoroz » 10 май 2016, 09:17

Diffid писал(а):Будет интересно посмотреть, если найдёте! Всё равно стройка стоит в ожидании деталей с али.

Одно из решений: http://www.thingiverse.com/thing:588277
Ищу второе (более понравившееся).
Третье решение: https://groups.google.com/forum/#!topic ... 3X4z0wUxJQ
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Проект принтера

Сообщение andryblack » 16 май 2016, 21:24

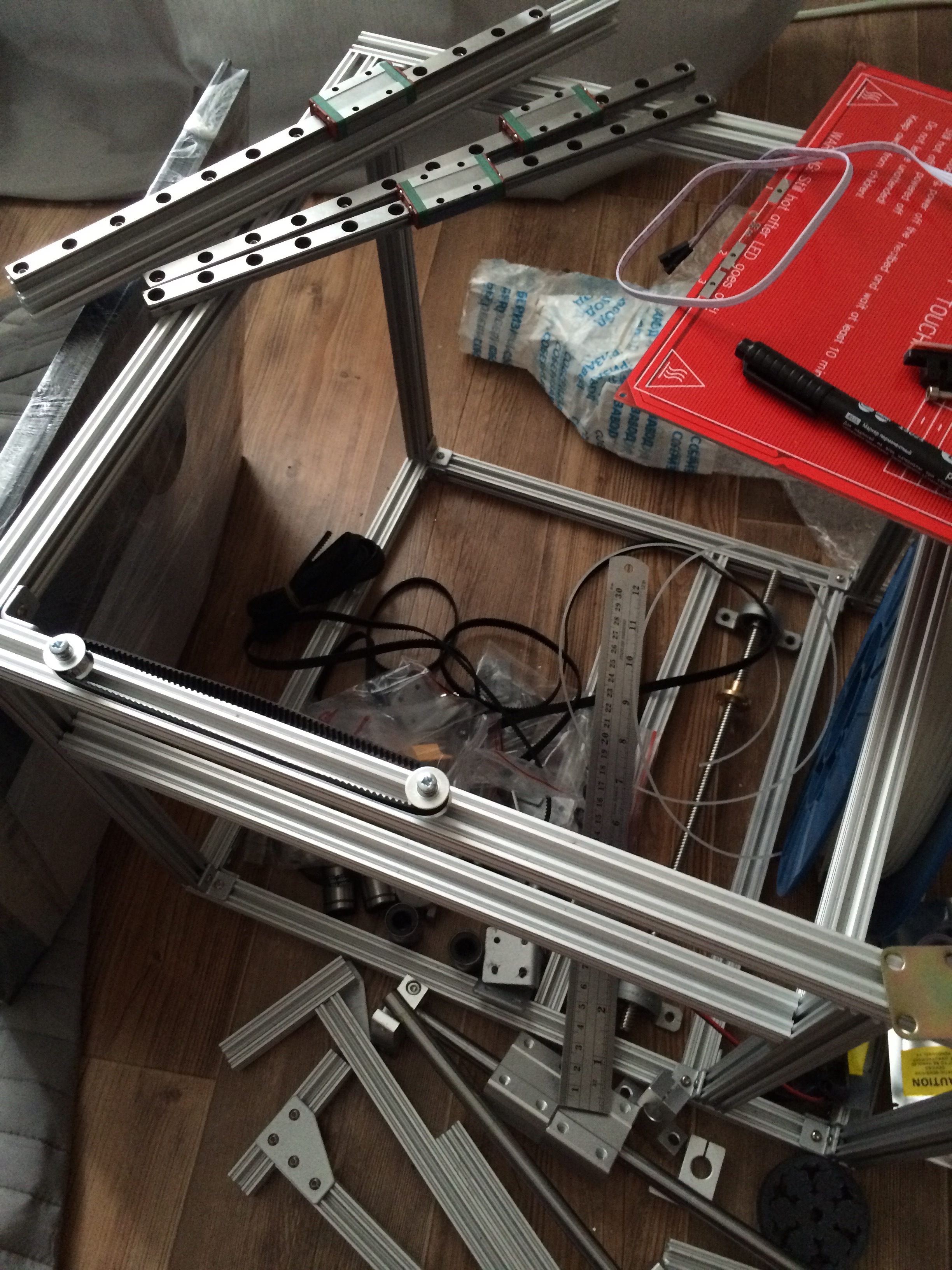

Всё готово для начала сборки:

Принтер будет называться "BlackBox" 8)
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение IliaMoroz » 18 май 2016, 09:58

С богом...
:x
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Проект принтера

Сообщение andryblack » 23 май 2016, 00:40

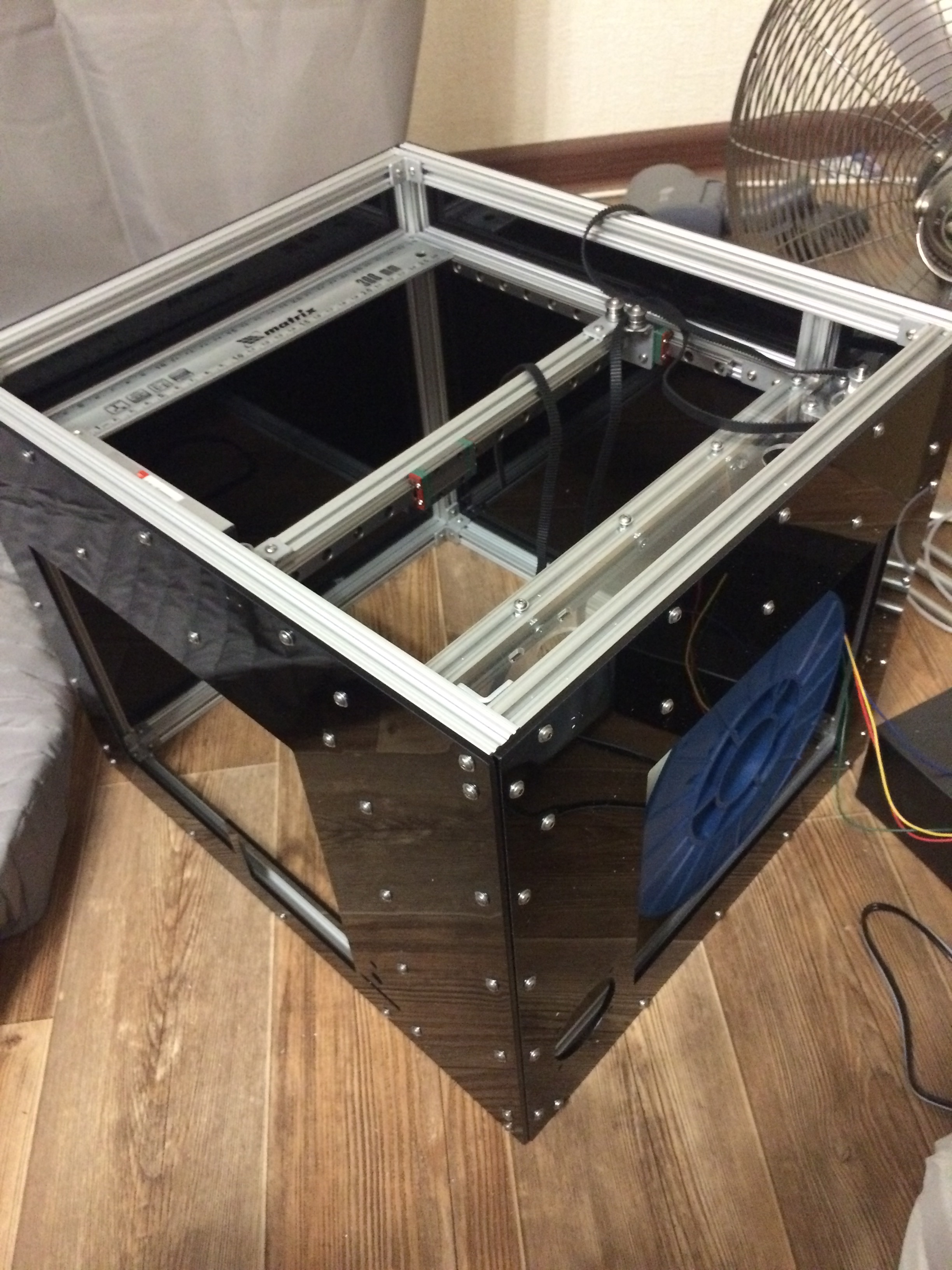

Не с первого раза, не без косяков и напильника, но коробка скручена

Более ста болтиков только на внешних стенках, надеюсь не придется разбирать :o
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение Alexus12 » 23 май 2016, 06:14

Прямо к профилю акрил прикручен, без всяких подкладок?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1014
Зарегистрирован: 18 дек 2014, 01:43

Re: Проект принтера

Сообщение andryblack » 23 май 2016, 16:29

Alexus12 писал(а):Прямо к профилю акрил прикручен, без всяких подкладок?

Конечно, он обеспечивает жесткость конструкции
Аватара пользователя
andryblack

Сообщения: 71
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Проект принтера

Сообщение om2804 » 24 май 2016, 00:21

зачётный сабвуфер выйдет :good:
Аватара пользователя
om2804

Сообщения: 2041
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
