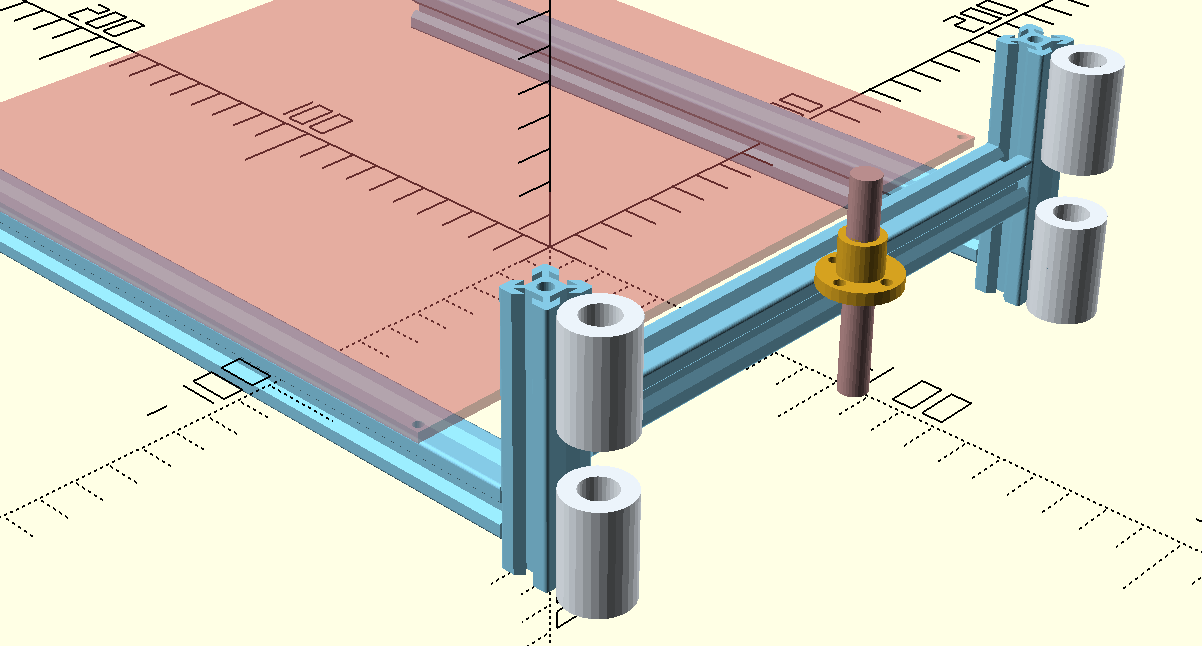

andryblack писал(а):Прикинул стол:

Что-то не нравится, попробую консоль все-таки нарисовать.

А по-моему правильно мыслите.

om2804 писал(а):Отличный сабвуфер получится!

Это да. Я тут одну стенку прицепил и тоже что-то мне уже эта затея не нравится

andryblack писал(а):Во-первых ничего красивого в пирамиде не вижу Во-вторых уникально непрактично, сверху ничего не поставишь. У меня портал специально утоплен, чтобы сверху была плоская крышка.

Зачем на принтер что-то ставить? Да и что можно поставить на кусок акрила?

Alexus12 писал(а):Это да. Я тут одну стенку прицепил и тоже что-то мне уже эта затея не нравится

Попробуй диагональную балку сделать. И к ней тоже стенку крепить. Цель закрепить середину, тем самым уменьшив площадь мембраны

andryblack писал(а):Рельсы для этого принтера еще не пришли, для дельты заказывал MGN12, на них люфтов не заметил. Но сам тоже склоняюсь с core-xy, буду все-таки его делать.

Возьмите свою рельсу, закрепите как ни будь каретку (к примеру в тиски зажмите) и пошатайте рельс...

andryblack писал(а):Вроде тут вторая точка опоры а не дополнительные направляющие дает большую устойчивость.

Не понял о чем вы, но точки опоры здесь винты/ремни. Относительно этих точек люфт что для 2 что для 4 направляющих одинаков и задан люфтом подшипников. Хотите уменьшить его ставьте 2 подшипника на направляющую.

andryblack писал(а):Сложно, тяжело, дорого.

Ну хз, в соседней ветке железный набор для пруши в 3к оценивали.

andryblack писал(а):Если есть предложения более оптимального использования заданных материалов - с удовольствием выслушаю.

Удлини профили на котором стоят рельсы, выкинь все верхние профили и вертикальные средние. Если хочешь скос, то укорачивай оставшиеся вертикальные профили, крышку опирай на что то прикрученное/приклеенное к акрилу или любую другую фигню навеянную фантазией.

Alexus12 писал(а):А по-моему правильно мыслите.

Вложение 2016-04-17_20h26_42.jpg больше недоступно

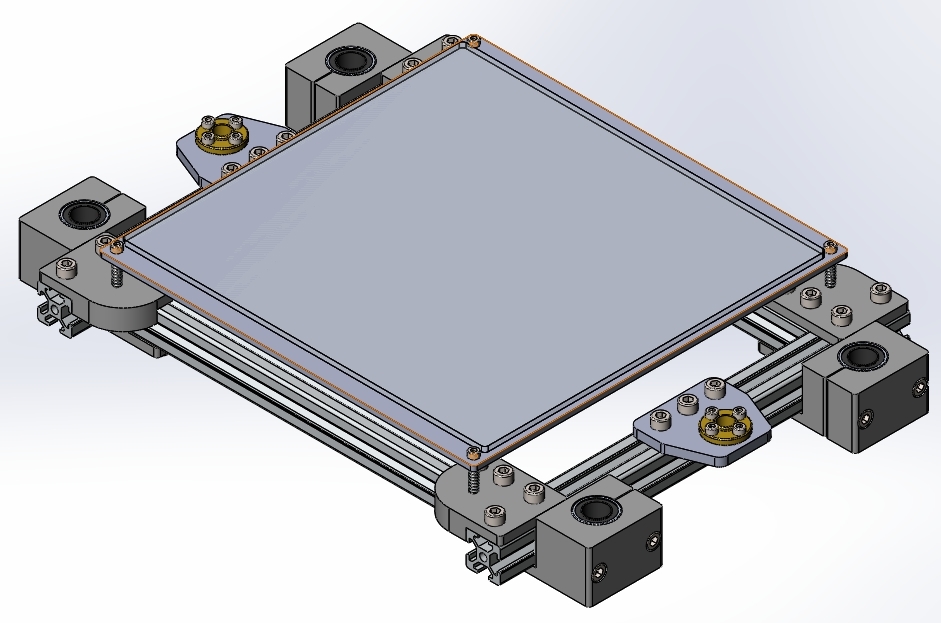

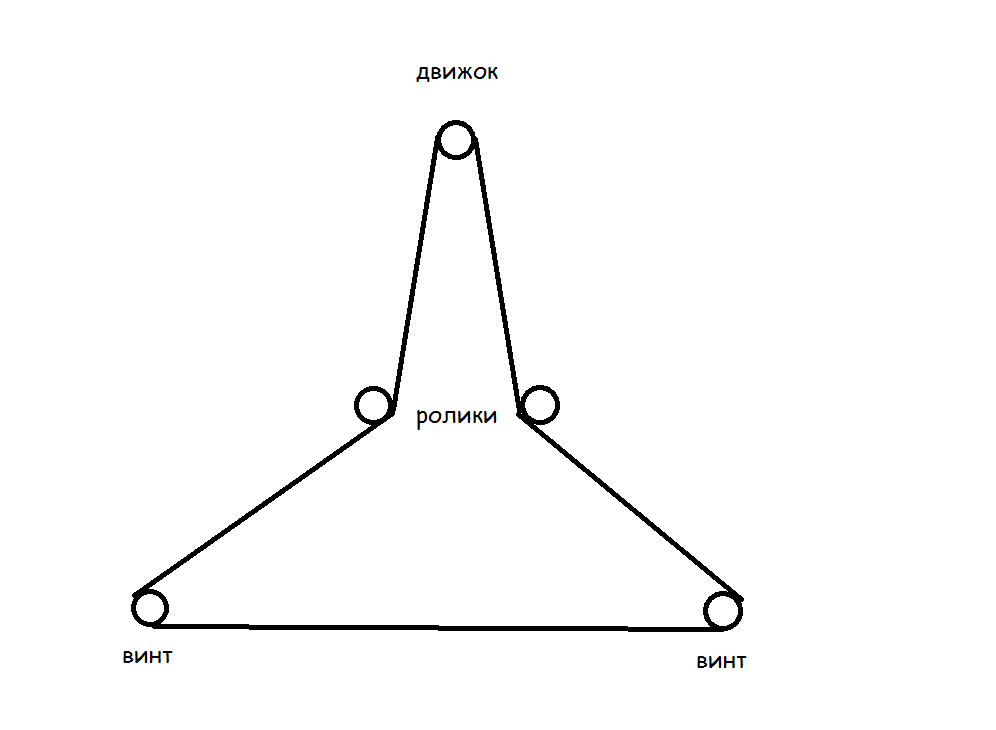

У меня фактически такой же стол выходит, как думаете, если привод на винты сделать от одного движка замкнутым ремнём с натяжительными роликами- потянет?

Вот где я видел привод стола на ремне http://www.thingiverse.com/thing:651117

Добавлено спустя 29 минут 1 секунду:

Zusul86 писал(а):Удлини профили на котором стоят рельсы, выкинь все верхние профили и вертикальные средние.

Тогда моторы придется "топить" вглубь, соответственно дополнительные ролики чтобы пустить ремень на рельсы. Увеличится пролет подвешенных за края профилей, увеличится на них нагрузка(+моторы).

Zusul86 писал(а):Если хочешь скос, то укорачивай оставшиеся вертикальные профили, крышку опирай на что то прикрученное/приклеенное к акрилу или любую другую фигню навеянную фантазией.

Да неособо я его хочу, привел просто как пример "некуба". Это было к тому что дизайн аля 1й репликатор для diy принтера сложновато. Вот 2й можно повторить

Diffid писал(а):

Alexus12 писал(а):У меня фактически такой же стол выходит, как думаете, если привод на винты сделать от одного движка замкнутым ремнём с натяжительными роликами- потянет?

Я бы и сам так сделал, но так сложнее сделать. Нужно протачивать винты под подшипники, ставить их на опоры. У меня нет возможности проточить, поэтому проще было поставить 2 мотора и соединить их последовательно.
Можно конечно не протачивать, а просто поставить на подшипник 8 мм. Но надо чтобы вал на что-то опирался внизу. В общем я думал над этим, но пока отказался - из=за конструктива.

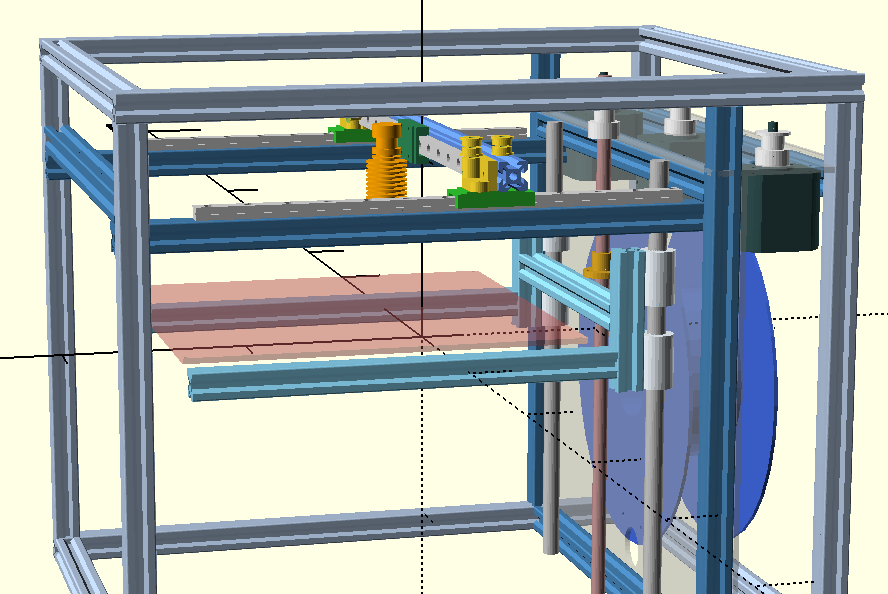

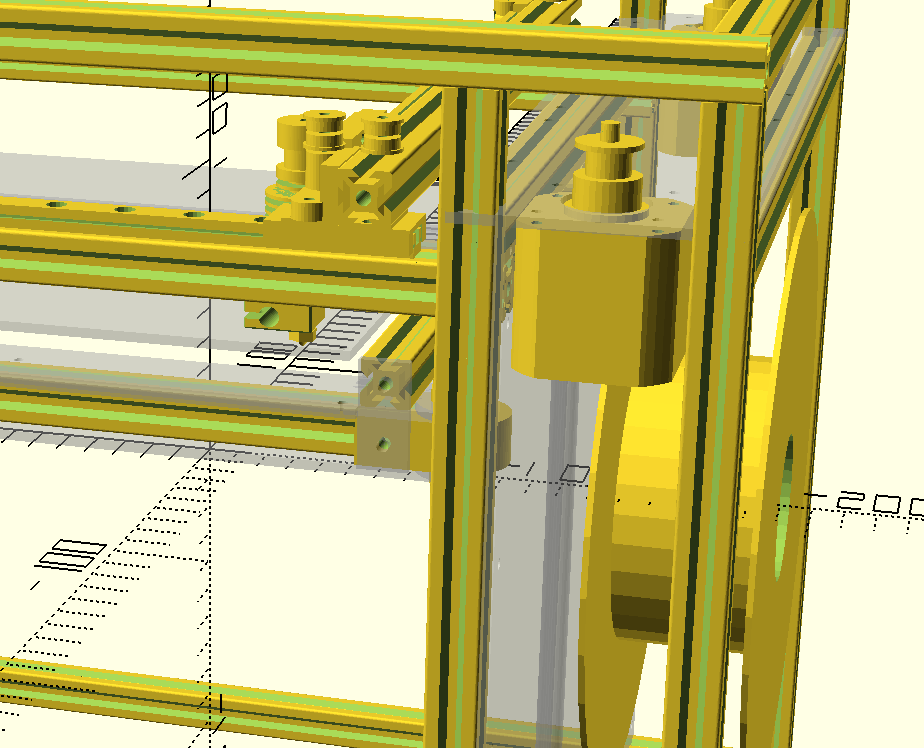

Прикинул погрешность позиционирования по Z на ремне и учтя коментарии выше прикинул компоновку консольного стола:

Расстояние между центрами подшипников 45мм. Профиль соединяется заводскими T-образными уголками: http://soberizavod.ru/catalog/soedinitelnye_plastiny_seriya_15/t_soedinitel_30kh40v_paz_3_s11/ Привод винта кольцевым ремнем.

На что будет винт оси Z опираться?
Кольцевой ремень нашли уже?

om2804 писал(а):Отличный сабвуфер получится!

Как же Вы оказались правы. Снял короче я ту горемычную стенку и восцарила тишина.
Однако расстроился я. Хотел красивый прозрачный принтер сделать без сквозняков, а теперь даже не знаю из чего стенки делать. Из стекла чтоли?

А если не секрет, где брал либу для openscad с алюминиевым профилем?

Скрепляй Профиль штатными элементами , а стенки через прокладки прикрути

Alexus12 писал(а):На что будет винт оси Z опираться?

Пока ни винт ни подшипники не пришли, винт 8мм и упорные подшипники 8ммhttp://ru.aliexpress.com/item/Free-shipping-2pcs-KP08-pillow-block-ball-bearing-8mm-Zinc-Alloy-Miniature-Bearings/32368372170.html?detailNewVersion=2. Не получится - буду искать где проточить винт и поставлю на простые 625, нагрузки тут не велики.

Alexus12 писал(а):Кольцевой ремень нашли уже?

Так как планировал изначально 2 винта с передачей ремнем между ними заказал разных по 1шт. В зависимости от того какой подойдет буду смещать мотор, место позволяет.

alexxy писал(а):А если не секрет, где брал либу для openscad с алюминиевым профилем?

нарисовал, там внутренности не в размер, просто чтобы похоже было.

Alexus12 писал(а):

om2804 писал(а):Отличный сабвуфер получится!

Как же Вы оказались правы. Снял короче я ту горемычную стенку и восцарила тишина.
Однако расстроился я. Хотел красивый прозрачный принтер сделать без сквозняков, а теперь даже не знаю из чего стенки делать. Из стекла чтоли?

Нужно бороться с причиной а не следствиями. У меня на repetier работу дельты неслышно в соседней комнате с открытыми дверьми, а на marlin - громко и противно. Корпус тоже акрил, причем еще и зафиксированы пластины только свеху и снизу - мембраны!

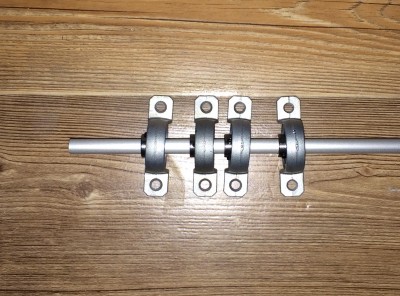

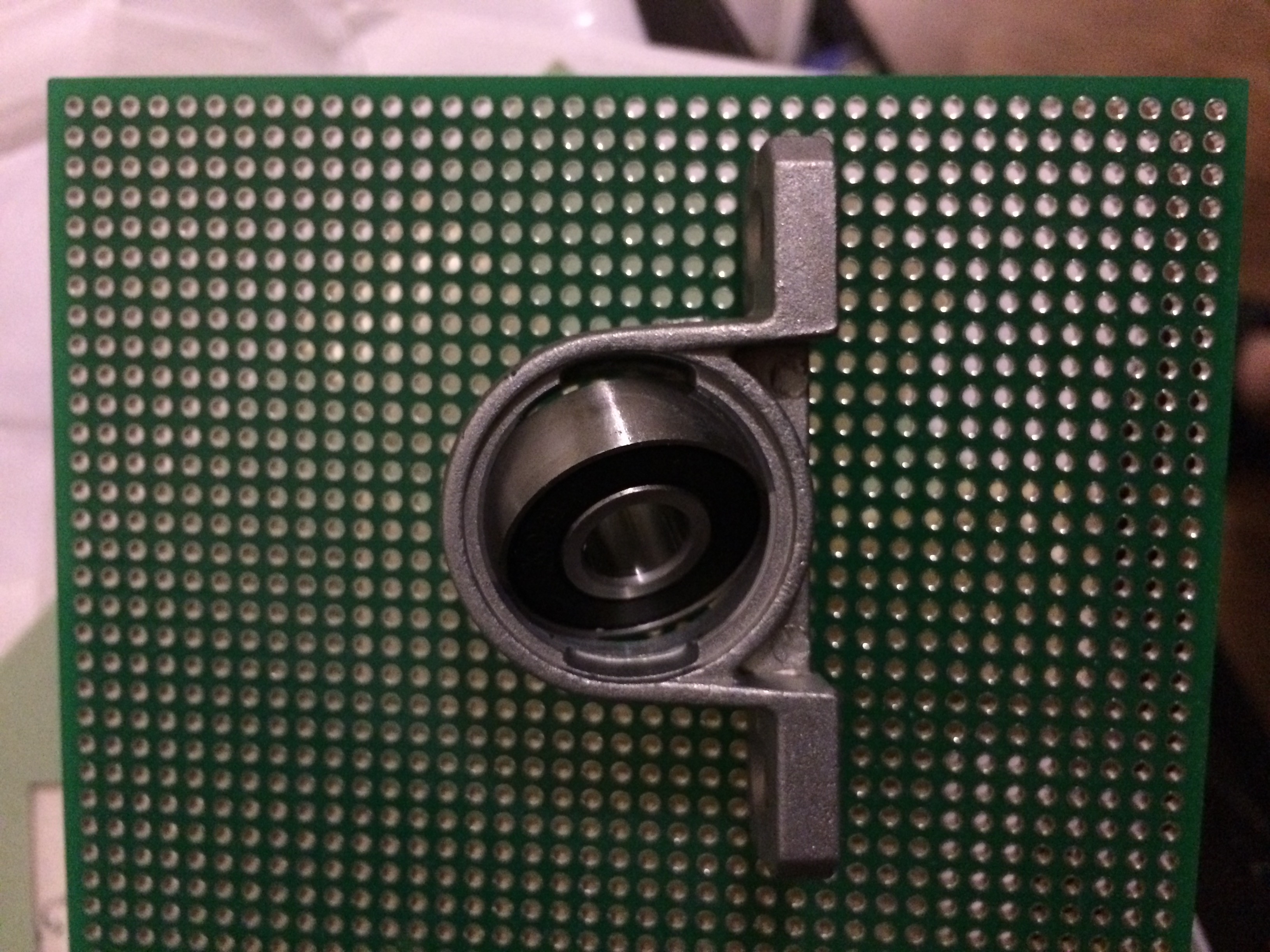

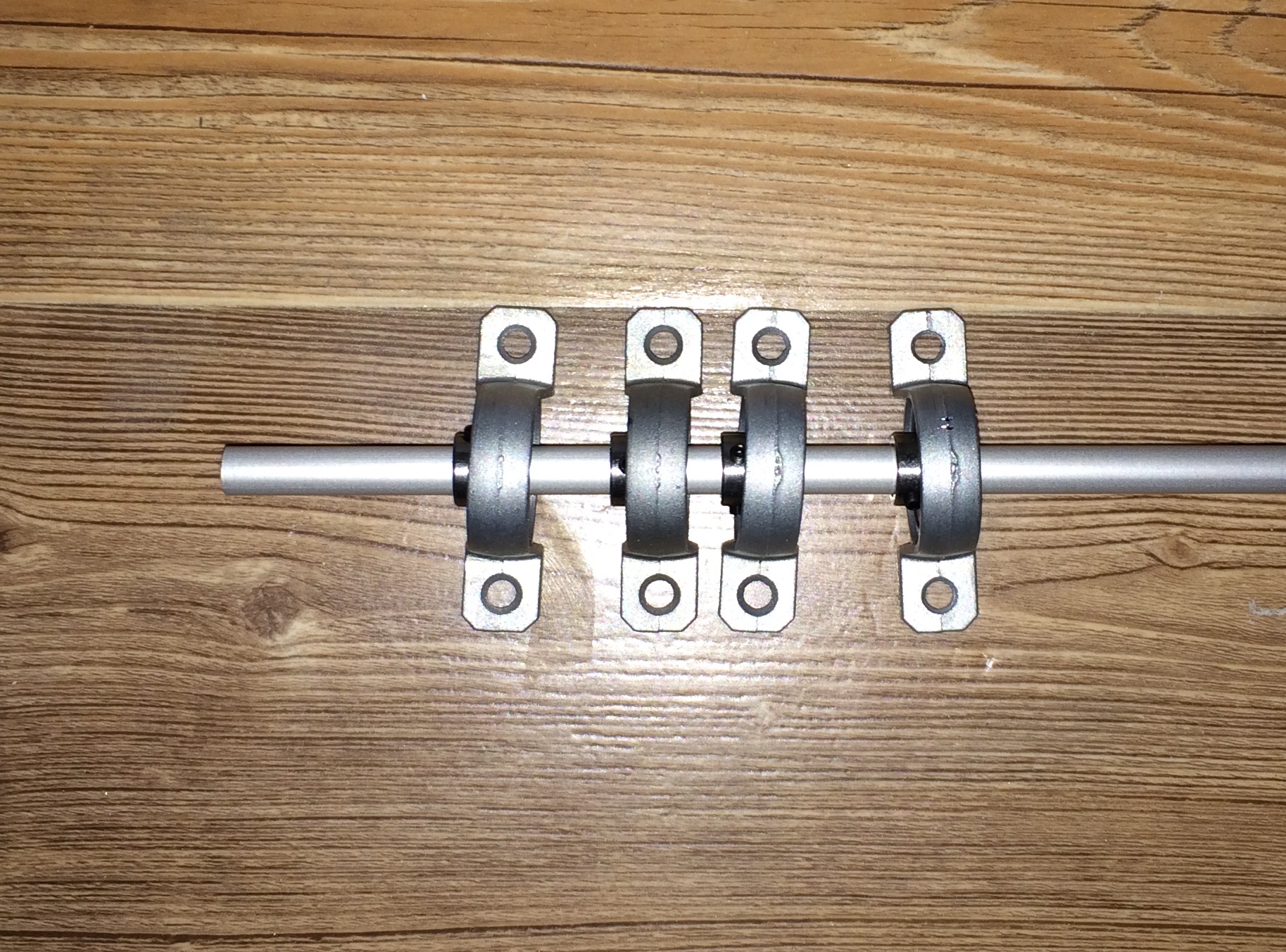

Пришли подшипники. Все 4 опорные запрессованы в опоры криво. Похоже что посадочный размер не тот. Это фича такая

andryblack писал(а):Нужно бороться с причиной а не следствиями. У меня на repetier работу дельты неслышно в соседней комнате с открытыми дверьми, а на marlin - громко и противно. Корпус тоже акрил, причем еще и зафиксированы пластины только свеху и снизу - мембраны!

Предлагаете перейти на дельту?
Причина следующая - без стенок тихо, со стенкой (одной) громко

andryblack писал(а):Пришли подшипники. Все 4 опорные запрессованы в опоры криво. Похоже что посадочный размер не тот.


Это фича такая


Отличная фича для опорных подшипников винтов, сферическая посадка подшипника в корпус (самоустанавливающийся подшипник) - опорная плоскость всегда будет перпендикулярна оси вращения винта.
