Рельсы

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Рельсы

Сообщение metal0k » 06 апр 2016, 18:42

unigenum писал(а):
metal0k писал(а):удлиненные каретки Н
короткие С

Сорри, да, все так. брал удлиненные H.
Печатаю пока на сильно модифицированном Wanhao Duplicator i3 с кубиком от e3d v6.
metal0k

Сообщения: 68
Зарегистрирован: 31 июл 2015, 14:42
Откуда: Москва
прог. языки: Delphi, Java

Re: Рельсы

Сообщение om2804 » 26 апр 2016, 10:53

Убедился, что качество китайских рельс - г...
MGN12H. Промывка и смазка не помогает. Заедает видимо не из-за неравномерных каналов, а из-за самих кареток
Специально просил продавца проверить на плавность перемещения и отсутствия заеданий, но видимо либо забилл, либо у них все такие. Брал тут


https://youtu.be/nUYomJOTZiI


https://youtu.be/9jazST1ux7E

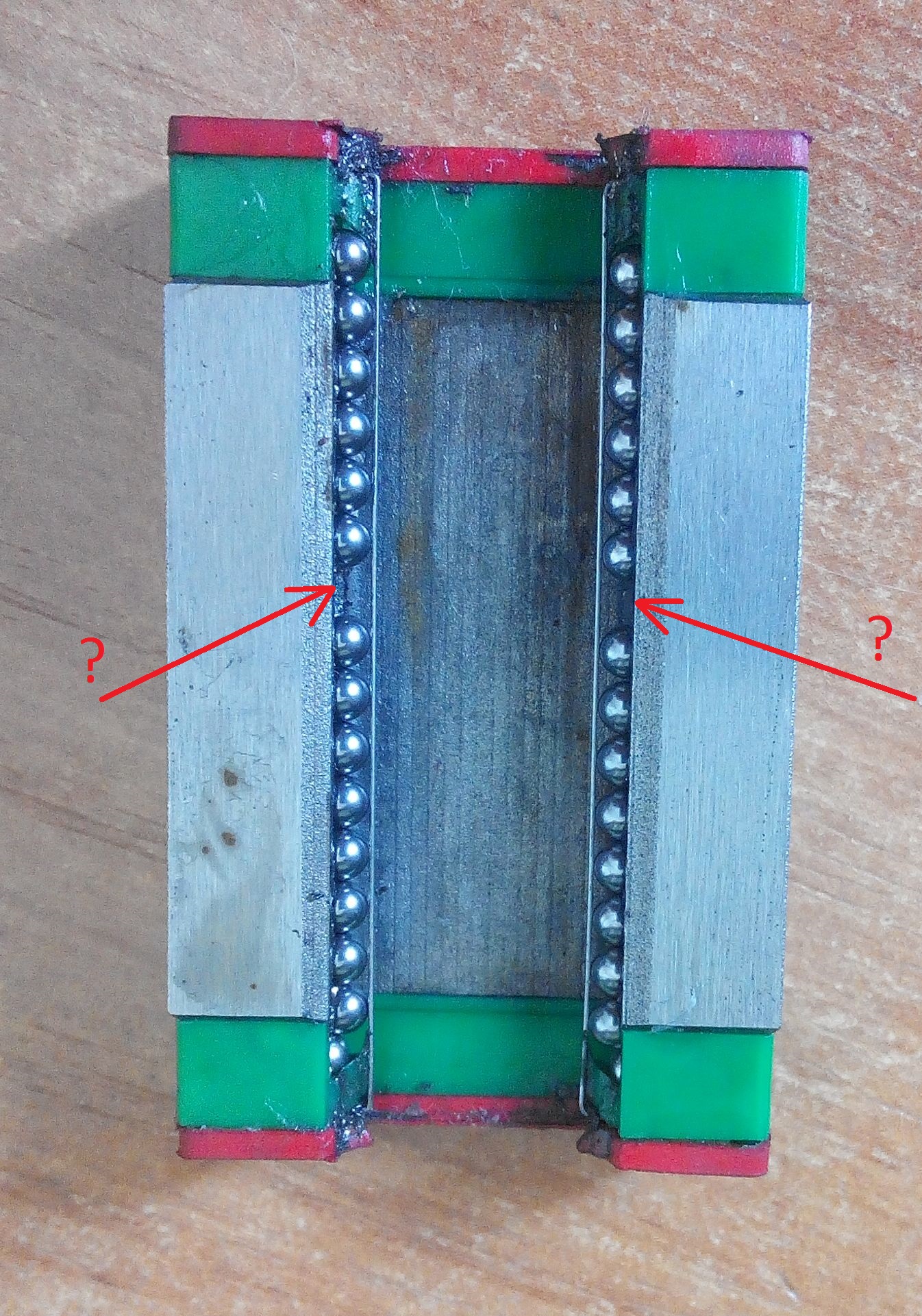

На вид в каретках не хватает по два шарика. Уж не знаю. Может так и задумано?


Добавлено спустя 40 минут 16 секунд:
Сравнение китайской направляющей и HIWIN
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение Myp » 26 апр 2016, 11:37

шариков и должно нехватать.
а каналы всётаки попробуй отполировать, китайцы не заморачиваются с полировкой
дай бог чтобы ступеньки внутри небыло, из за того что сверлили с двух сторон и отверстия в середине не совпали :ROFL:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Рельсы

Сообщение unigenum » 26 апр 2016, 12:14

om2804 писал(а):Убедился, что качество китайских рельс - г...

увы... как заплачено, так и накуячено :)
но даже такие рельсы будут лучше валов, цены сопоставимы.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение om2804 » 26 апр 2016, 12:39

Да я понимаю, что дешево редко бывает качественно. Hiwin в 3 раза дороже будет.
Ожидал лучшего результата если честно. Они сгодятся, конечно, но вот радиальные подшипники бегают по цилиндрическим валам гораздо приятнее
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение letaw » 26 апр 2016, 15:03

А есть принципиальная разница в расположении каретки с рельсом? Сверху, снизу, сбоку. Легче движется или тяжелее?
letaw

Сообщения: 89
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва

Re: Рельсы

Сообщение om2804 » 26 апр 2016, 15:25

Никакой разницы. Во всех положениях одинаково фигово. 2 рельсы ещё ничего, а вот одна можно за каретку держать и рельсина никуда не уедет. На видео видно как я рельс за каретку поднимаю
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение Diffid » 26 апр 2016, 18:57

У меня с mgn9 так было- промыл в керосине, полирнул каналы, смазал литиевой смазкой. Не идеально, но пальцем легко туда-сюда ходит.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Рельсы

Сообщение unigenum » 26 апр 2016, 19:10

не спешите горевать. попробуйте сначала в деле. в холостую оно хуже катается, под нагрузкой заметно лучше.
в радильных подшипниах на валах вижу существенный минус - громоздкость и относительная сложность конструкции, да еще и пластиковое всё.
а тут можно даже к каретке хотэнд притулить, не боясь что поплывет.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Рельсы

Сообщение andryblack » 27 апр 2016, 00:57

Полировать каналы ненужно, нужно слегка сгладить углы на сходе-заходе шариков в рабочую область.
Аватара пользователя
andryblack

Сообщения: 78
Зарегистрирован: 27 мар 2016, 02:23
Откуда: St. Petersburg
прог. языки: C++

Re: Рельсы

Сообщение AKlion » 29 апр 2016, 04:08

И тут пара вопросов нарисовалась.

1 Где купить именно хивинги? Гарантированно! И желательно не в тридорога.
2 как опознать что это хивинги, в чём их отличительная черта?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Рельсы

Сообщение om2804 » 29 апр 2016, 10:40

Видел на али продавали HiWin. В Раше видел у Purelogic (правда от 15)
Внешне они не отличаются никак, по моему. Только по качеству
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение om2804 » 29 апр 2016, 17:26

Посмотрел я в каналы для шариков в самой каретке. А там ступеньки! Вот об них-то шарики и цепляют. Цем бы теперь выровнять каналы и отполировать? Диаметр отверстия около 2.5 мм. Около, потому что дико плавает по всей длине каналов
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Рельсы

Сообщение Myp » 29 апр 2016, 17:59

яж сразу сказал)))
Myp писал(а):дай бог чтобы ступеньки внутри небыло


прогони с одной стороны длинным сверлом 2.6 или около того
реальный диаметр канала особо ни на что не влияет, это просто шарикопровод, главное чтобы шарики там без усилий пролетали
и заодно можно сделать фаску у отверстий, чтобы шарики из пластмассовой нашлёпки плавнее заходили в канал, ато и сами каналы могут быть слегка несоосны пластмаске.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Рельсы

Сообщение om2804 » 29 апр 2016, 18:39

Это нержа, походу. Не засверлить её так просто
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
