Жёлтый принтер CoreXY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 10 мар 2016, 17:22

Мучаться надо мало. Если натяжение равное, то между осями прямой угол. Иначе перекашивает.
Аватара пользователя
Ruslan

Сообщения: 600
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 11 мар 2016, 00:50

Я бы добавил ещё один ролик на каждый ремень, заодно и вибрации ремня частично погасятся. И регулировка будет проходить при откручивание/закручивание одного винта, а не 4х.
Или как предложил setar, двигать ролик напротив двигателя
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 11 мар 2016, 07:30

om2804 писал(а):Я бы добавил ещё один ролик на каждый ремень, заодно и вибрации ремня частично погасятся. И регулировка будет проходить при откручивание/закручивание одного винта, а не 4х.

На рисунке setara выше схема расположения ремней. В какое место, по-вашему, оптимально поставить этот дополнительный ролик?
В принципе натяжка ремней нечасто ведь происходит.
om2804 писал(а):Или как предложил setar, двигать ролик напротив двигателя

Надо увидеть конструкцию, как вообще натяжение происходит в таком случае.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1096
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 11 мар 2016, 09:15

Что-то вроде http://www.thingiverse.com/thing:186252
или также двигать ролик по овальному вырезу. Правда этот вариант по удобности мало чем отличается от той же натяжки ремня прямо на креплениях каретки. Также, открутил, натянул руками, пока закручивал натяжка сбилась.

Расположить можно где удобнее, но логичнее на длинных участках ремня, дабы уменьшить его вибрацию
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 11 мар 2016, 09:50

Передвижение роликов я не рассматривал потому что конструктивно у меня нет возможности его тянуть болтом, как на примере. Да и потом я считаю что ролики должны быть жестко закреплены. И располагать их нужно подальше друг от друга, чтобы ремни не терлись. Мне удобнее тянуть мотором.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1096
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение hudbrog » 11 мар 2016, 15:24

А чем всех не устраивает натягивать ремни тем же механизмом как у mendel90 прям на каретке? У меня так сделано, все работает, к этому узлу претензий нет...
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 11 мар 2016, 15:40

hudbrog писал(а):А чем всех не устраивает натягивать ремни тем же механизмом как у mendel90 прям на каретке? У меня так сделано, все работает, к этому узлу претензий нет...

Не для каждой конструкции каретки подходит.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1096
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение setar » 11 мар 2016, 15:59

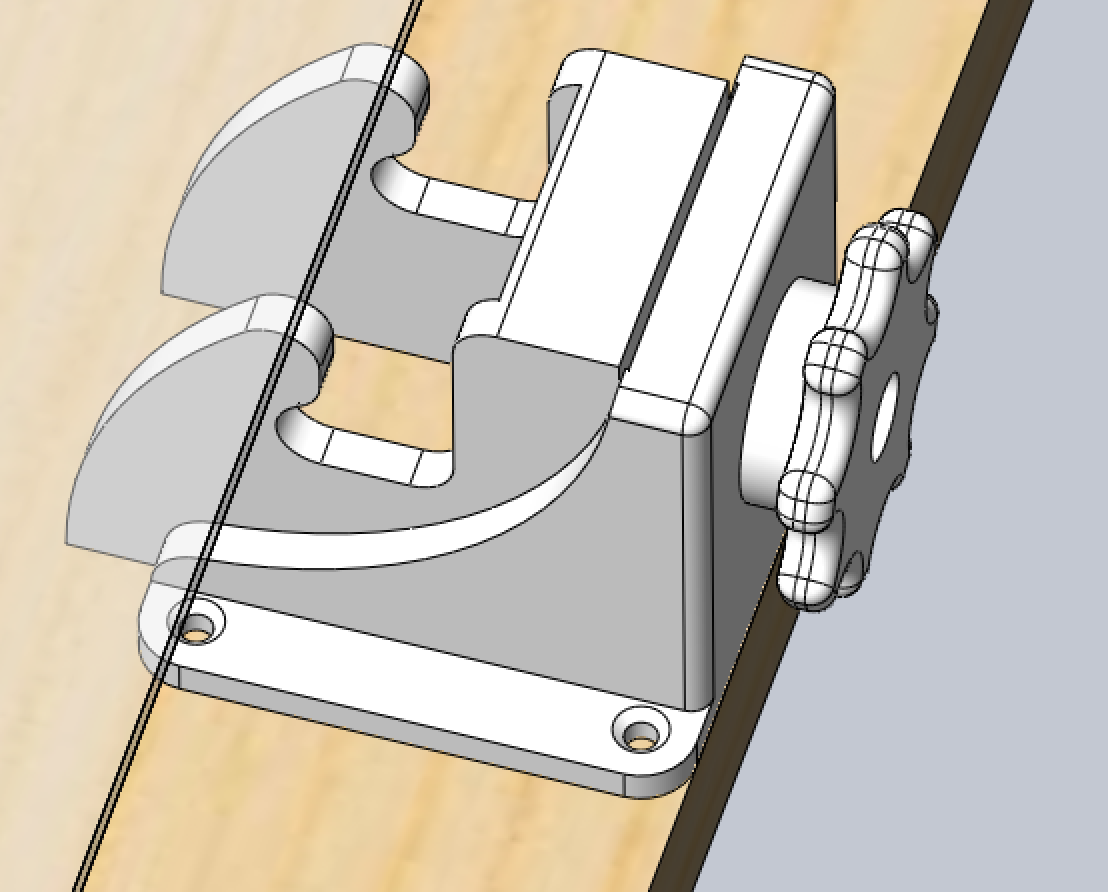

народ, натяжитель это вообще очень простой конструктивный элемент.
на плоскости так реализовано (за ушки вкладывается ось с фланцевыми подшипниками по бокам)
немного нужно адаптировать для крепления под требуемый конструктив
ручкой натягивается болт
Вложения
Снимок экрана 2016-03-11 в 14.56.26.png
Аватара пользователя
setar
Site Admin

Сообщения: 10439
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 11 мар 2016, 20:02

Конструкция интересная, но поставить её негде мне :)
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1096
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 13 мар 2016, 01:04

om2804 писал(а):Что-то вроде http://www.thingiverse.com/thing:186252

Это - не очень подходящий вариант. В Corexy ролик тянет в двух направлениях, к тому же рядом стоит второй ролик, который мешает.
Вариант Setara тоже не решает эту проблему. Если только устроить паз с боков держателя ролика, чтобы держатель ролика ходил надёжно и не отрывался от внешней рамки...
Как начинаю рисовать - слишком наворочено выходит...

Пока планирую натягивать на каретке.
Аватара пользователя
Ruslan

Сообщения: 600
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 13 мар 2016, 18:01

Кто мешает фиксировать ролик как нужно винтами. При натяжке винты ослабляются и ролик перемещается одним винтом. После регулировки винты крепления ролика затягиваются
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 17 мар 2016, 13:00

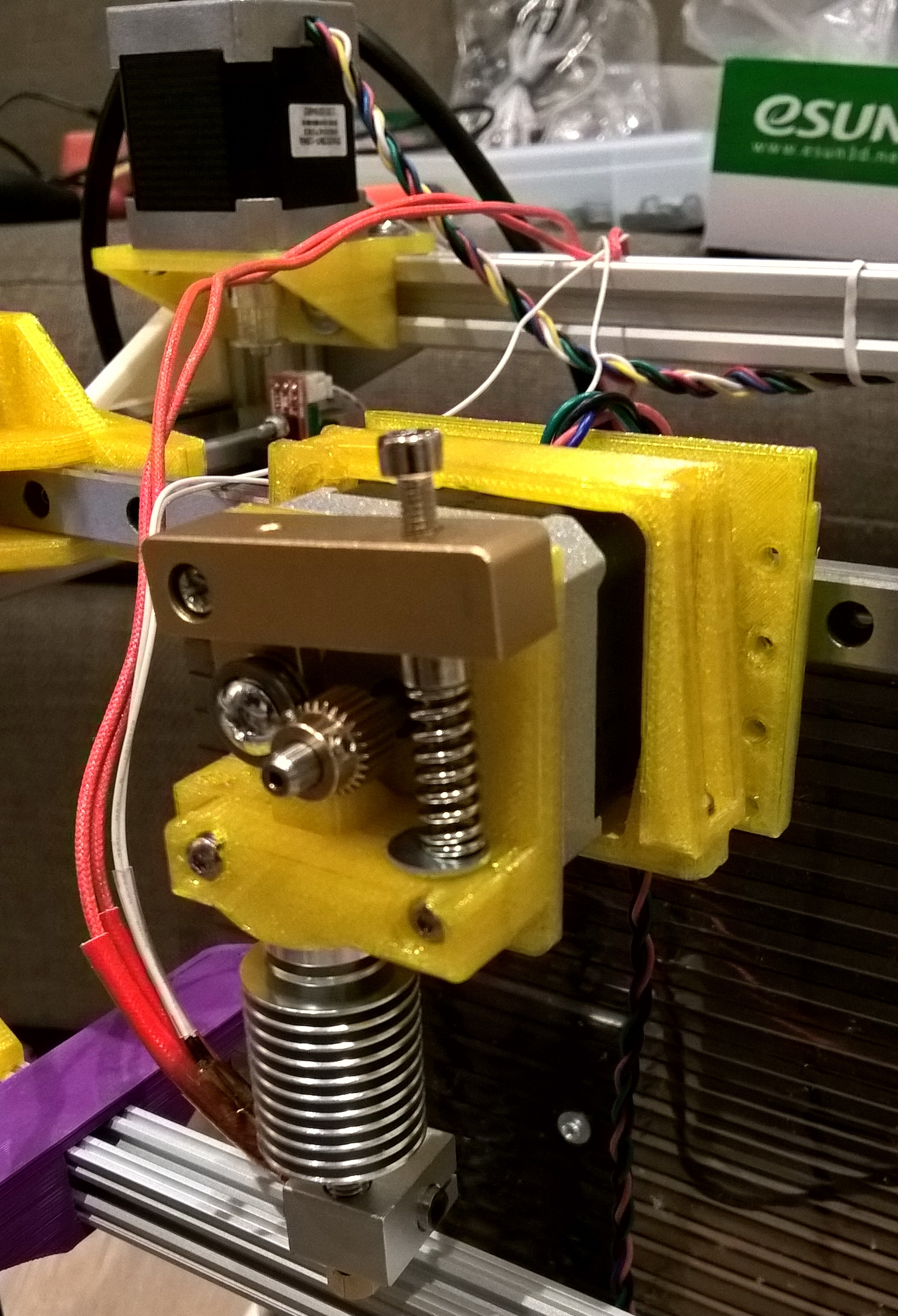

Сделал часть каретки Х иэкструдер. первоначально хотел крепить с обратной стороны каретки винтами прямо в шаговик, но там довольно тесно для шляпок, пришлось бы делать прижимную пластину. Поэтому пока фиксирую скобой.

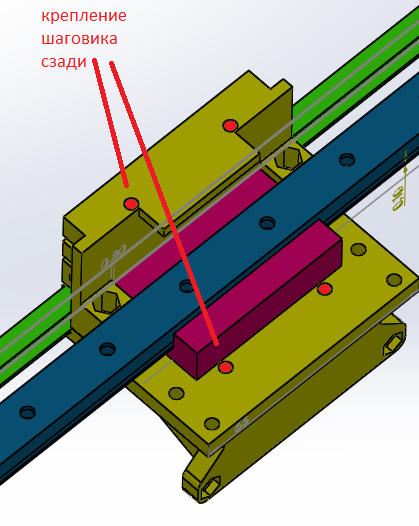

X carriage rear 17-Mar.png

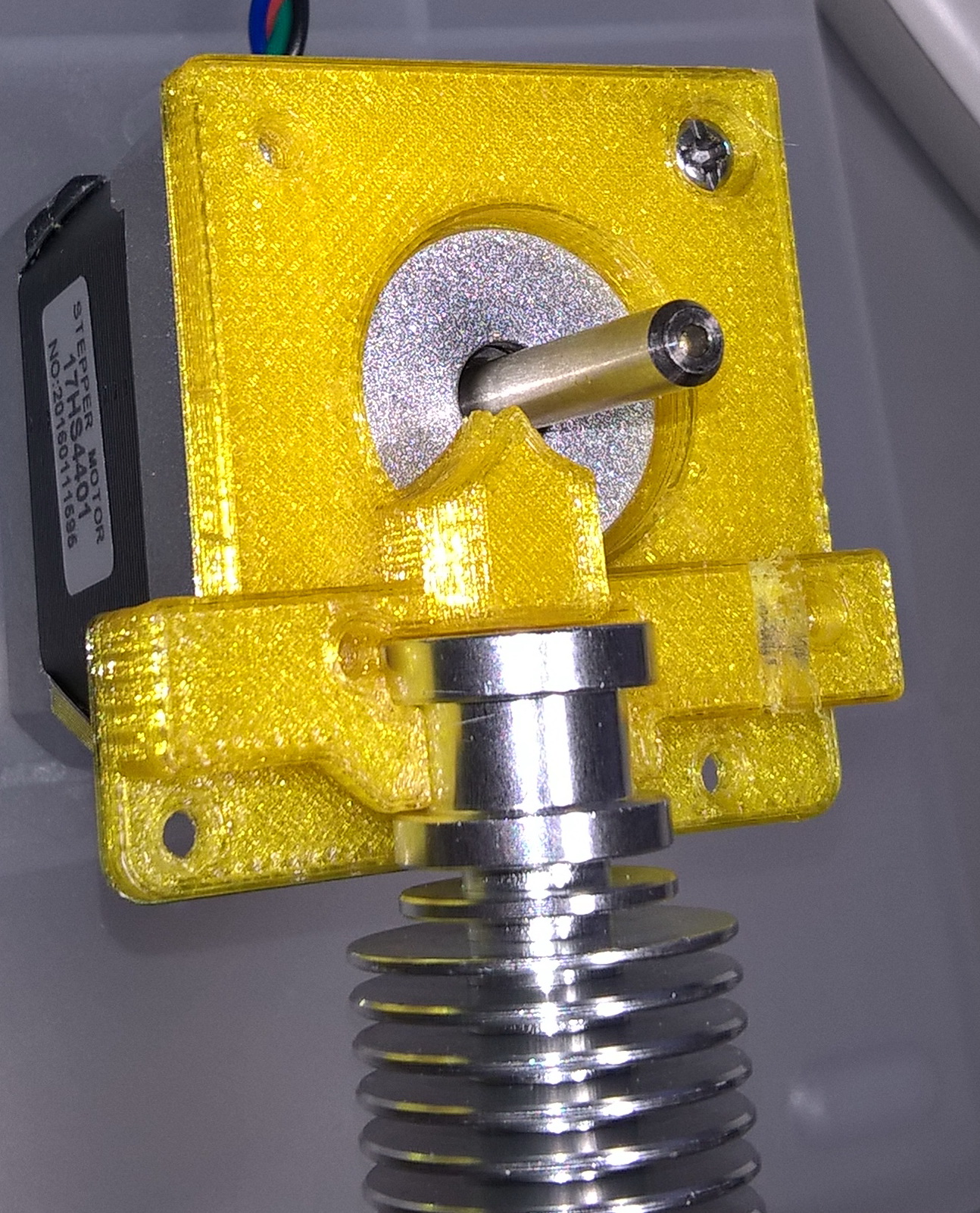

Экструдер переделал из алюминиевого директа, добавил крепление для E3D.


Другая половина каретки с натяжителем ремней, креплением концевиков и кабеля пока в работе...
Аватара пользователя
Ruslan

Сообщения: 600
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 17 мар 2016, 18:20

Это PLA?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение imdefined » 17 мар 2016, 23:15

om2804 писал(а):Это PLA?

PET-G вроде
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 17 мар 2016, 23:39

PETG вот такой: http://www.ink-market.ru/catalog/item/detail/39412.html
Очень им доволен: нет деламинации, нет запаха, отличное сцепление слоёв, красивый.
Аватара пользователя
Ruslan

Сообщения: 600
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан
