Жёлтый принтер CoreXY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Жёлтый принтер CoreXY

Сообщение Ruslan » 29 фев 2016, 12:32

Наконец решился построить второй принтер. В духе тенденций на форуме выбрал механику CoreXY. Жёлтый цвет просто потому, что купил бобину жёлтого PETG и почти всё печатаю им. Хочу сделать быстрый принтер, в аккуратном закрывающемся корпусе.
- механика CoreXY
- область печати 200 (X) * 200 (Y) * 250 /300(Z)
- внешние габариты 400 * 400 * 600(Z).
- сменный экструдер с возможностью установки сдвоенного директа или замены на боуден.
- рама из станочного профиля 2020
- XY на рельсовых направляющих MGN12
- Z на валах 10мм и модулях c линейными подшипниками SC10LUU http://www.aliexpress.com/item/4pcs-x-S ... 16857.html
- пока консольный стол (прости, Setar!), но с возможностью модернизации до двухстороннего привода Z и четырёх валов.
- на Z шаговик с винтом (http://www.aliexpress.com/item/3D-print ... 61236.html),
- на XY армированные ремни GT2 (http://www.aliexpress.com/item/3-D-Prin ... 35288.html)
- возможность закрытия корпуса (термобокс) с установкой стенок из оргстекла, накладных или прямо в пазы профиля. (нет выступающих компонентов).
- питание от 24в блока 400 вт
- лёгкое масштабирование за счёт простого удлинения профиля.

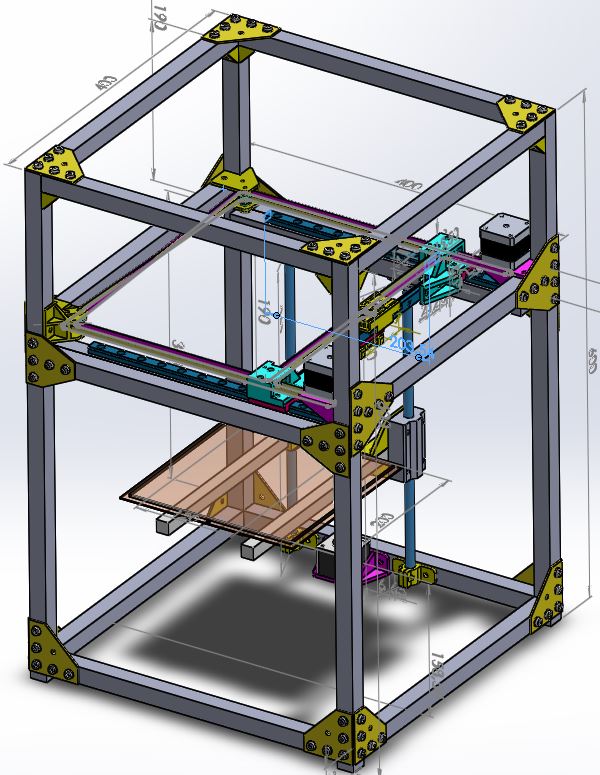

Для начала прорисовал модель в Солиде.

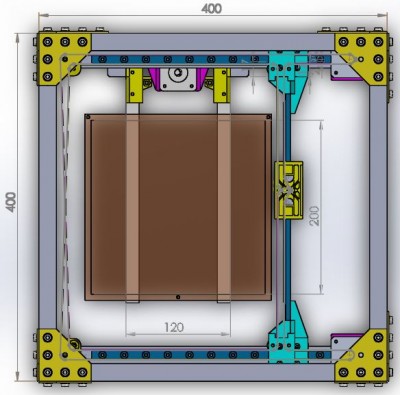

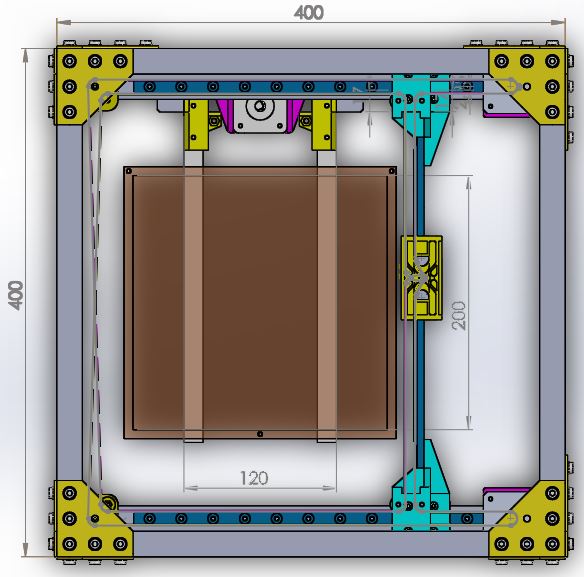

вид сверху, В правой половине свободная область для электроники и БП.

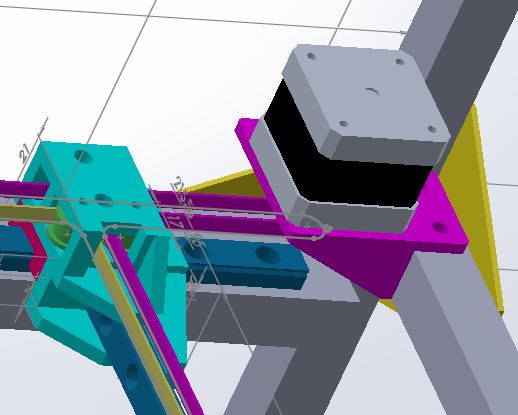

каретка Y

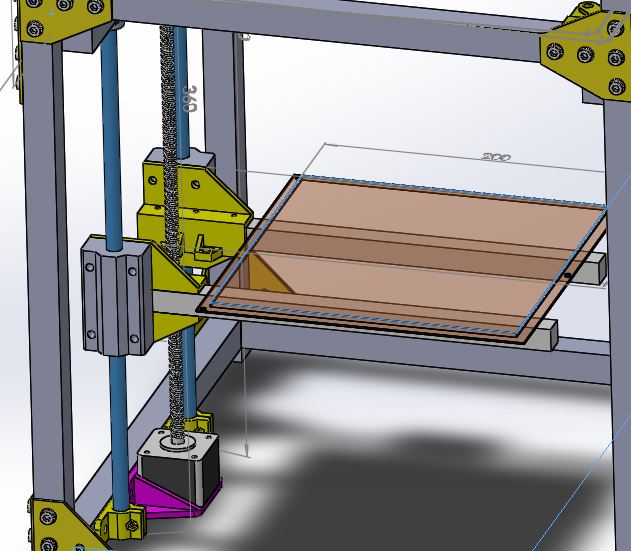

ось Z. пока без горизонтальных деталей между профилями.


Ремни будут пересекаться с перекручиванием, как здесь: почти в одной плоскости. Надеюсь, достаточно будет поднять один из шкивов на 3-5 мм.

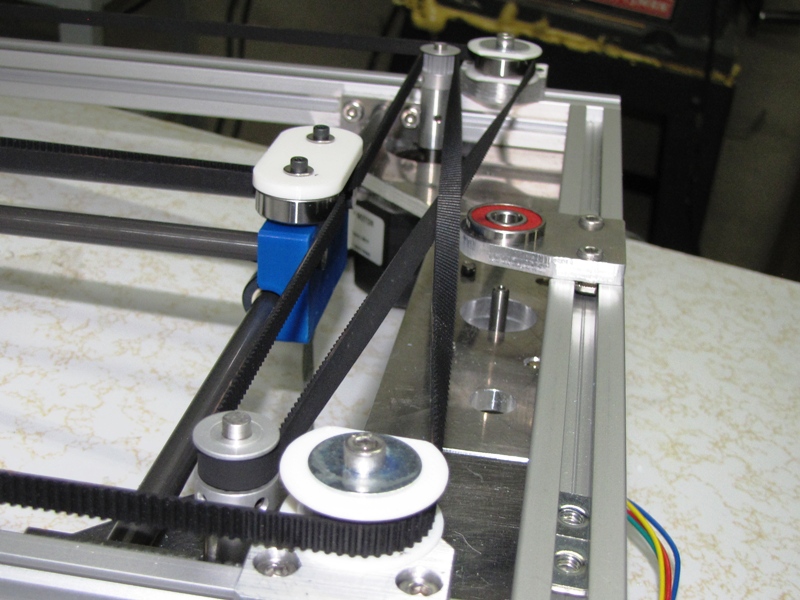

belt crossover.jpg
пересечение ремней с перекручиванием. Подсмотрено на reprap.org


Профили из Соберизавод.ру оказались очень точно отпилены. Ровно по длине и под прямым углом! Сам по себе профиль не дорог, но заметно добавляют цену доставка (1500 руб) и крепёж. Неприятным сюрпризом оказалась невозможность напечатать сухари под гайку М5. Габариты гайки не оставляют достаточно места для печатной оболочки. Начал собирать просто на гайках, но уже заменил их на металлические сухари.

Уже пришли рельсы, валы, подшипники и шкивы, делаю пробную сборку. Собирать профиль оказалось не так просто с точки зрения геометрии. Металллические пластины позволяют профилю шевелиться, поэтому приходится точно выставлять профили перед затягиванием болтов. Напечатал накладные пластины с рёбрами для точной взаимной фиксации профилей. Они обеспечивают точные углы, но слабы на скручивание, поэтому рама приобретает жёсткость только при полной сборке.

Модель показывает подвижность экструдера в габаритах 250х250, т.е. есть потенциал уменьшения внешних габаритов. Пока буду использовать это дополнительное пространство передвижения для установки разных экструдеров.

Планирую собрать принтер в течение месяца, по мере прихода компонентов. Буду рад советам и критике.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 29 фев 2016, 13:02

Почему опять консолька? Почему направляющие XY в перпендикулярных плоскостях?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 29 фев 2016, 13:52

om2804 писал(а):Почему опять консолька?

Консоль 1) не имеет проблем с рассинхроном Z-моторов; 2) легко переделывается в двусторонний Z; 3) я добавлю симметричную поддержку по Z, если с Z консолью будут очевидные проблемы.
om2804 писал(а):Почему направляющие XY в перпендикулярных плоскостях?

Плоскость рельса X действительно перпендикулярна Y. А в чём здесь проблема? Меня больше волнует несимметричность нагрузки от экструдера на X, от этого не избавиться с одним рельсом, а какой плоскости его не ставь. К тому же рельс на ребре меньше прогибается.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 29 фев 2016, 17:52

Ruslan писал(а):
om2804 писал(а):Почему опять консолька?

Консоль 1) не имеет проблем с рассинхроном Z-моторов;

Последовательное соединение моторов и не будет проблем с рассинхроном.
Консоль в топку. Особенно на больших скоростях. Да даже и на средних.

На поперечной балке вижу размер 200 мм. А ширина каретки с экструдером сколько? Как она (каретка) при такой свободной длине будет совершать перемещение на 200 мм?

Мотор Z как-то странно закреплен. Он что просто вставляется в подставку и никак не прикручивается?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 29 фев 2016, 18:23

Alexus12 писал(а):На поперечной балке вижу размер 200 мм. А ширина каретки с экструдером сколько? Как она (каретка) при такой свободной длине будет совершать перемещение на 200 мм?

200 - это стол. Рельсы по 300мм. каретка 68 мм. на крепеж по бокам уходит по 10-15 мм, основной элемент жёсткости находится сзади рельса, он не ограничивает передвижение каретки.
Alexus12 писал(а):Мотор Z как-то странно закреплен. Он что просто вставляется в подставку и никак не прикручивается?

Мотор Z прикручивается снизу. Винты шаговика заменяются на более длинные.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 29 фев 2016, 20:04

Ruslan писал(а):
Alexus12 писал(а):200 - это стол. Рельсы по 300мм. каретка 68 мм. на крепеж по бокам уходит по 10-15 мм, основной элемент жёсткости находится сзади рельса, он не ограничивает передвижение каретки.

По рисунку просто видно что каретки Y не дают каретке с экструдером переместиться за край стола. Но если так, тогда понятно.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 01 мар 2016, 01:10

Alexus12 писал(а):По рисунку просто видно что каретки Y не дают каретке с экструдером переместиться за край стола. Но если так, тогда понятно.

На картинке каретка Х в крайнем положении. В следующей версии уберу, наверное, часть, заштрихованную красным. Тогда можно будет сдвинуть каретку ещё дальше.

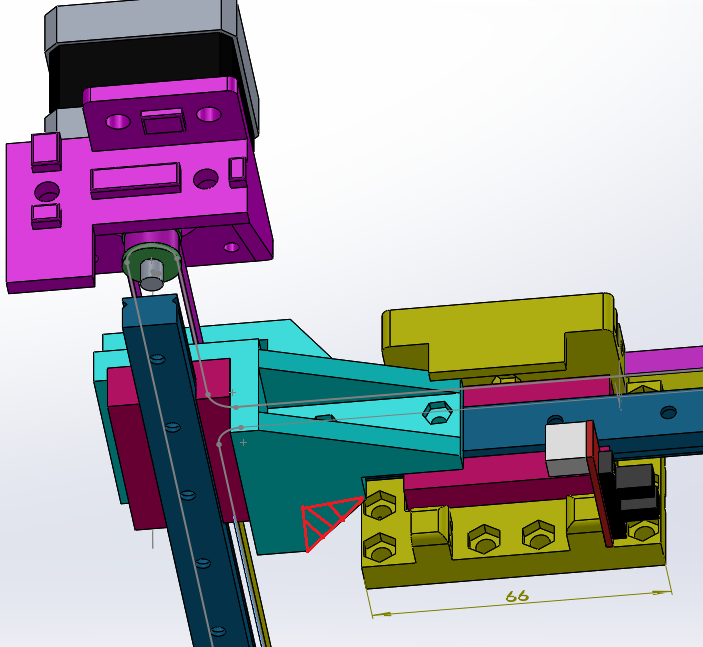

X carriage bottom.PNG
каретка Х в крайнем положении, вид снизу
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 01 мар 2016, 05:59

Ruslan писал(а):На картинке каретка Х в крайнем положении. В следующей версии уберу, наверное, часть, заштрихованную красным. Тогда можно будет сдвинуть каретку ещё дальше.

Не увлекайтесь сильно уменьшением пластика на каретке Y. Жесткая конструкция должна быть, а пластик не очень такие нагрузки хорошо держит, если его недостаточно. Особенно смотря как слои будут располагаться при печати каретки.
Последний раз редактировалось Alexus12 01 мар 2016, 12:04, всего редактировалось 1 раз.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Жёлтый принтер CoreXY

Сообщение om2804 » 01 мар 2016, 11:59

Ruslan писал(а):Плоскость рельса X действительно перпендикулярна Y. А в чём здесь проблема? Меня больше волнует несимметричность нагрузки от экструдера на X, от этого не избавиться с одним рельсом, а какой плоскости его не ставь. К тому же рельс на ребре меньше прогибается.


На ребре-то он прогибается может и меньше, но крепления сейчас пластиковые. "Железку" для крепления подобрать легче если рельсы расположить в одной плоскости
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Жёлтый принтер CoreXY

Сообщение setar » 01 мар 2016, 12:28

Руслан, молодец - созрел :)

подскажи пожалуйста два вопроса по прочности:
1. ты уже пробовал пластиковые уголки ?
2. по общей жесткости - достаточно ли 20x20 (на длинах ребер 400, 600 мм )
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Жёлтый принтер CoreXY

Сообщение imdefined » 01 мар 2016, 12:39

setar писал(а):2. по общей жесткости - достаточно ли 20x20 (на длинах ребер 400, 600 мм )

Если верить производителю, то у метрового хлыста 20х20 прогиб под весом в 100кг 0.004 - мне кажется вполне достаточно для любых наших применений :oops:
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Жёлтый принтер CoreXY

Сообщение Zusul86 » 01 мар 2016, 13:06

imdefined писал(а):0.004

Это получается 4мм?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Жёлтый принтер CoreXY

Сообщение Ruslan » 01 мар 2016, 13:12

setar писал(а):1. ты уже пробовал пластиковые уголки ?
2. по общей жесткости - достаточно ли 20x20 (на длинах ребер 400, 600 мм )

2020 точно достаточно

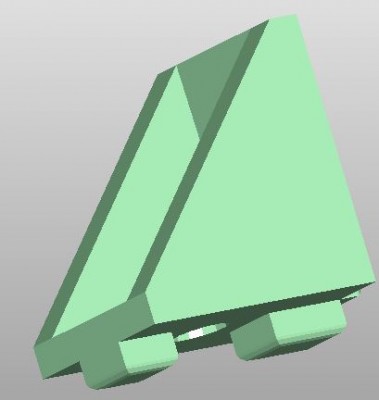

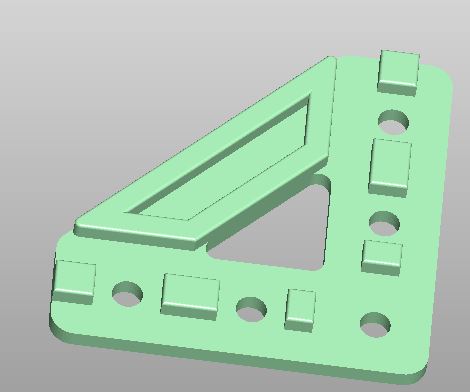

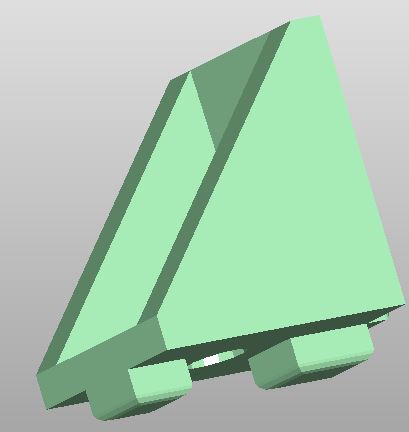

Я пока применяю пластиковые накладные пластины (треугольники и трапеции. Уголки пока не пробовал, так как хочу сохранить паз свободным, для последующей установки в него оргстекла. Позже приделаю печатные уголки в верхней части принтера и отпишусь.
Общее ощущение такое, что единичная плоская печатная деталь достаточной жёсткости не даст (гнётся), но если поставить три там, где сходятся три ребра, то держит отлично. К тому же, если печатать с выступами, заходящими в пазы профиля, то профили позиционируются под прямым углом и даже не болтаются.

Прилагаю картинки и STL в архиве.
Вложения
2020_corner-2 PRINT.SLDPRT
(362 КиБ) Скачиваний: 267
plastic_parts_for_2020.rar
(208.19 КиБ) Скачиваний: 0
2020_corner-2 PRINT.STL
(17.37 КиБ) Скачиваний: 274
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Жёлтый принтер CoreXY

Сообщение imdefined » 01 мар 2016, 13:39

Zusul86 писал(а):
imdefined писал(а):0.004

Это получается 4мм?

Не, там было в мм на метр длинны. Но я вот засомневался - не для 3030 ли эти цифры. Калькулятор что-то не могу сейчас найти :(
imdefined

Сообщения: 351
Зарегистрирован: 25 янв 2016, 23:06

Re: Жёлтый принтер CoreXY

Сообщение Alexus12 » 01 мар 2016, 13:51

Ruslan писал(а):Общее ощущение такое, что единичная плоская печатная деталь достаточной жёсткости не даст (гнётся), но если поставить три там, где сходятся три ребра, то держит отлично. К тому же, если печатать с выступами, заходящими в пазы профиля, то профили позиционируются под прямым углом и даже не болтаются.

Пластины эти печатать надо только со 100% заполнением, иначе болты их продавят. И толщину миллиметров 5, тогда будет ОК если в трех плоскостях крепить.

Уголки не будут держать, увы, будут трескаться между слоями. Лучше металлические, которые стандартно для профиля идут. Жестко держат даже с одной стороны.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43
