Есть у меня китайский принтер Han-Bot DRT400 (JUPITER), подробности описывал в этой теме forum107/topic14262.html
печатает, но меня не устраивает. Рассматриваю его как имеющийся набор заготовок, хочу переделать его в H-Bot.
С кинематикой в общем все ясно.
А вот по электронике есть вопросы.
Плата управления Arduino Mega2560
Repetier Host говорит что сейчас установлена прошивка Marlin, тип устройства Mendel

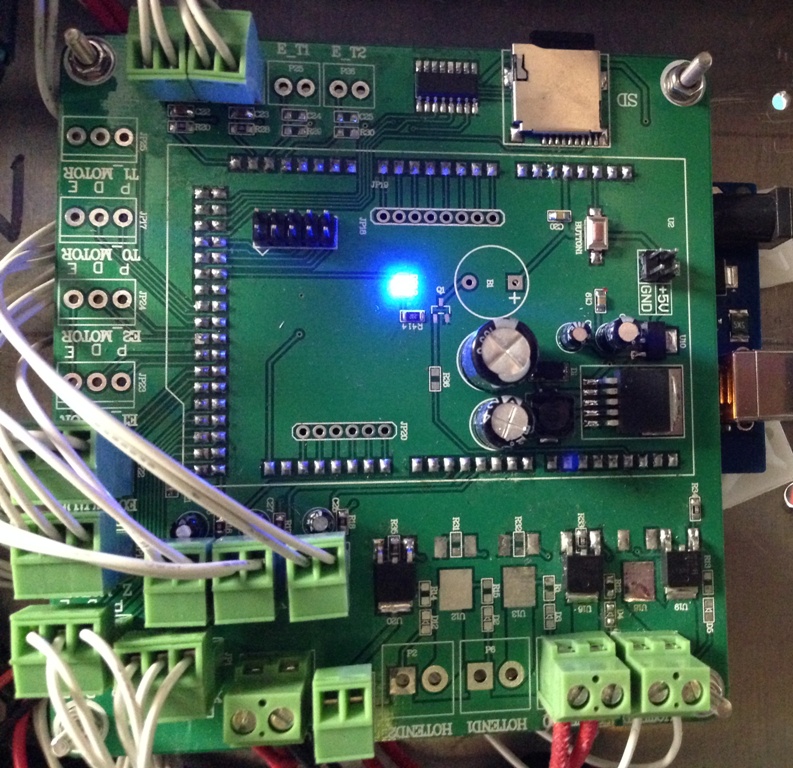

В качестве RAMPS (если правильно его обозвал) установлена такая плата Найти её наименование я не смог, поиск в инете то-же не дал результата

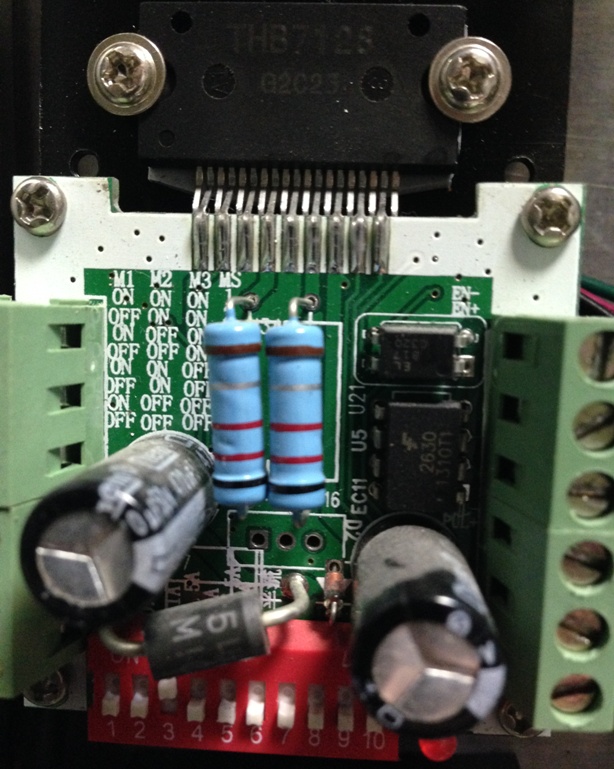

для управления моторами стоят драйверы THB7128

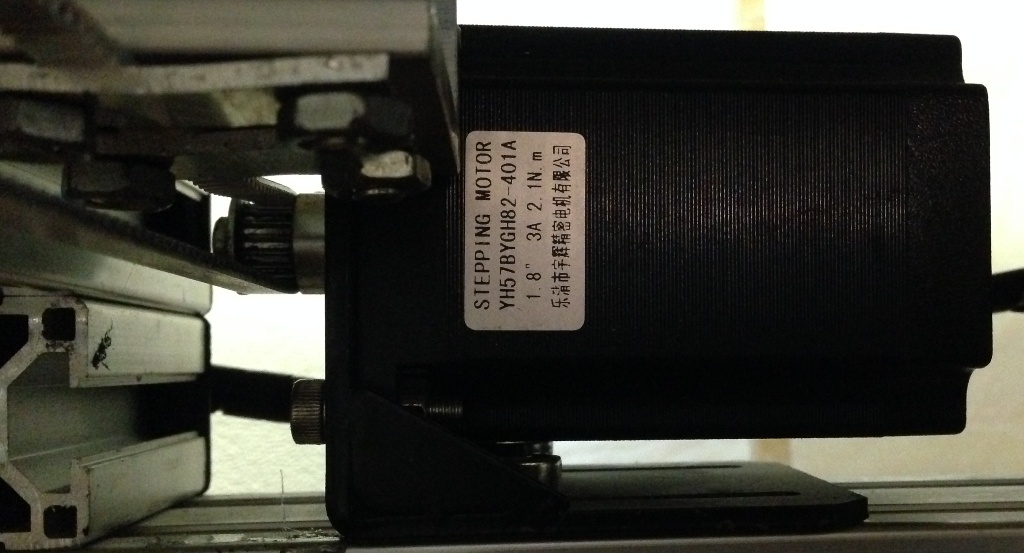

Для осей X-Y хочу поставить два имеющихся движка (в оригинале стол двигали)
Движки слишком мощные, но они есть. покупать не надо.

Чтобы настроить прошивку мне надо знать тип RAMPS - однако неизвестен.
Может подскажете модельку платы?
Или ничего с этой платой не выйдет, надо покупать стандартный RAMPS и менее мощные шаговые двигатели?

Принципиально здесь что процессор Mega2560, пили механнику, остальное всё сконфигурировать в прошивке можно.
Однако с тестером посидеть придётся !, если нет опыта в электронике, то проще купить стандартный RAMPS, однако он неподойдёт для управления 3 амперными моторами , однако ситуёвина, придётся пилить то что есть.

связывайся с продавцом выпрашивай конфиг марлина

barakuda62 писал(а):Однако с тестером посидеть придётся !

тестер есть , мерять кой чего могу

Надо програмно движки крутить и мерять где появится напряжение ?

К сожалению опыт общения с китайцами-производителями сего шедевра негативный
Тупят, похоже намеренно Ну их..

MarKas писал(а):

barakuda62 писал(а):Однако с тестером посидеть придётся !

тестер есть , мерять кой чего могу
Надо програмно движки крутить и мерять где появится напряжение ?

Где-то встречал диагностические прошивки для репрапов, печатать ими нельзя, а вот проверить куда какая нога выведена - наверное, можно. Я бы залил пустой скетч, который по очереди подает на ноги напряжение и смотрел бы что где появилось. Это долгий путь, да : А потом в Марлине добавить описание своей платы, указав какая нога куда идет.

На сколько я понял, опыта в принтеростоительстве нет вообще. Я бы на месте автора все таки посмотрел в сторону рампса+мега. Да драйвера не смогут полностью раскрутить движки, но этого и не нужно с учетом их избыточной мощности. Взять drv8825, они по максимуму тянут до 2.5А. Поставить на них радиаторы(можно побольше чем комплектные вырезать из компьютерных) и вентилятор на них направить. И будет работать. Даже с учетом курса бакса, такой набор встанет не слишком дорого если заказывать из китая. За то это избавит от геморроя с разбирательством с непонятной платой. И в освоении рампс с мегой проще гораздо, т.к. тонны инфы по ним.

MarKas писал(а):

barakuda62 писал(а):Однако с тестером посидеть придётся !

тестер есть , мерять кой чего могу

Надо програмно движки крутить и мерять где появится напряжение ?

Не надо ничего крутить раньше времени, найди схему драйверов ШД, смотришь на какую ногу приходит управление, от неё вызваниваешь тестером пин на MEGA2560 (в сети скачай распиновку платы MEGA2560), номер пина вписываешь в прошивку, с остальной обвязкой всё аналогично.
Делай поэтапно чтоб незапутаться, всё отключи от платы, оставь к примеру один мотор.
И в прошивке отключи термозащиту, а то моторы небудут крутиться.

Добавлено спустя 6 минут 37 секунд:

ursus писал(а):На сколько я понял, опыта в принтеростоительстве нет вообще. Я бы на месте автора все таки посмотрел в сторону рампса+мега.

Это верно если опыта нет, а пока рампс ползёт из китая (там щас Н.Г) можно с этой платой поковыряться до первого дыма

ursus писал(а):

Опыта у меня нет, это да.
Попытка не пытка.
Первоначально драйвера были сконфигурены на 1,5А для движков 3А, и тяжеленный стол таскали. С новой кинематикой от них потребуется гораздо меньшая мощность.
А к рампсу 1.4 можно ли подключить имеющиеся у меня драйвера THB7128 ?

barakuda62 писал(а):

попробую прозвонить. Интереснее конечно старую плату поднять.

barakuda62 писал(а):Это верно если опыта нет, а пока рампс ползёт из китая (там щас Н.Г) можно с этой платой поковыряться до первого дыма

Новый год там с 8 февраля вообще-то . Сейчас все работает даже по выходным.

Вопрос назрел после изучения RAMPS 1.4
В имеющейся электронике микрошаг моторов я устанавливаю на драйверах THB7128, в настройках до 1/128.
( http://www.ebay.com/itm/New-THB7128-Ste ... 1244897703 )
Думаю при слабой нагрузке на двигатель будет возможно выставить максимальный шаг.
Стоит ли добиваться такой точности микрошага?

В "традиционной" схеме микрошаг выставляется на рампсе, всего лишь до 1/16. Однако в его пользу работает доступность документации и наличие в моем городе. Да и время жалко.

Возможно ли к RAMPS 1.4 подключить мои драйвера или там какая то другая схема управления драйверами?

Кто-где берет гладкие ролики для ремня?

MarKas писал(а):Возможно ли к RAMPS 1.4 подключить мои драйвера или там какая то другая схема управления драйверами?

Почему нет? Сигналы Step,Dir и enable с рампса на свои драйвера только заведи, этого достаточно будет.
Ну и земли объединить естественно не забудь.

MarKas писал(а):Вопрос назрел после изучения RAMPS 1.4
В имеющейся электронике микрошаг моторов я устанавливаю на драйверах THB7128, в настройках до 1/128.
...
Кто-где берет гладкие ролики для ремня?

Микрошаг сильно мелкий не имеет смысла в плане точности, разве что потише может быть в итоге
Ролики = подшипники с фланцем 2шт, типа F624zz, ну или какой диаметр нужно выбирай
Бывают еще пластиковые ролики с подшипниками внутри, смысла не имеют, да еще и кривовато отлиты как правило

Спасибо за очень ценную для меня информацию
[quote="icehardy"][/quote]
Ролики нашел на ebay по заклинанию

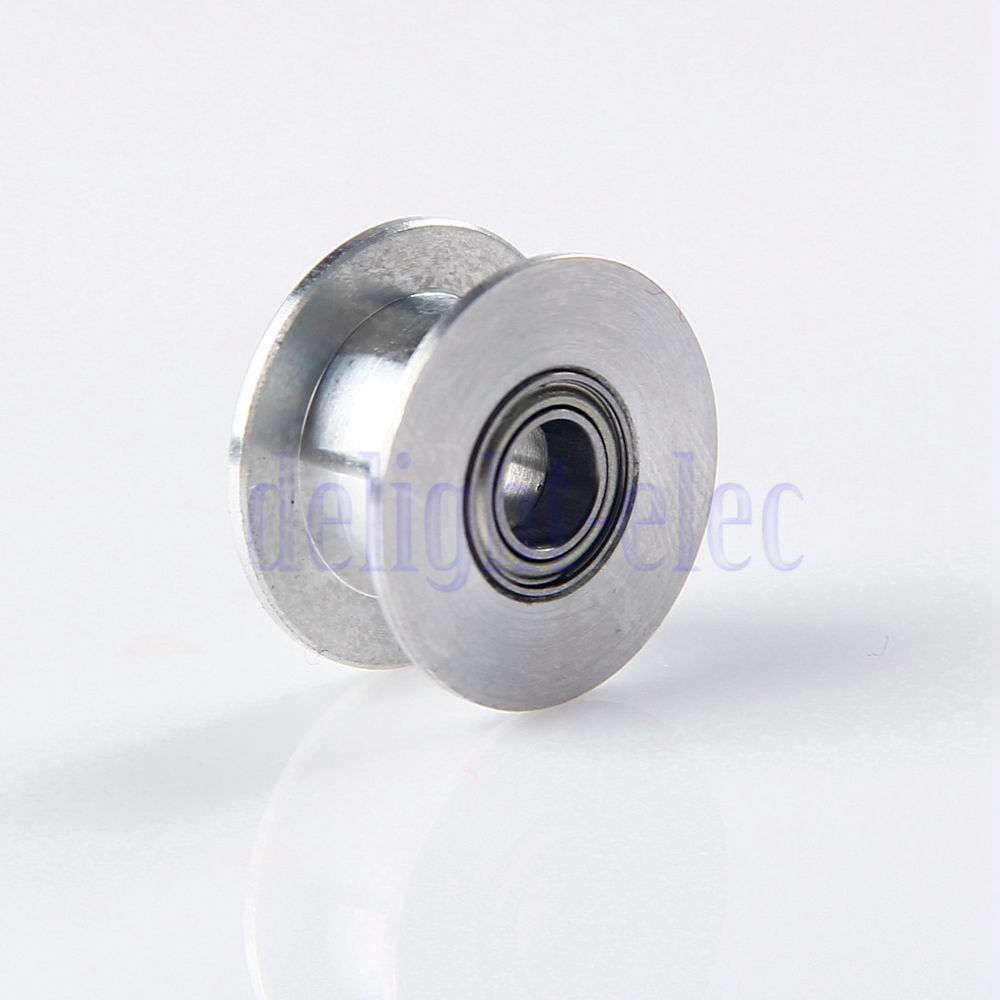

Belt Smooth Idler Pulley Aluminum Alloy For 3D Printer
рублей по 200

Здравствуйте, прошу совета по переделке RAMPS 1.4 на 24в. Для переделки я удалил диод под драйверами X и Y, перепаял резисторы идущие на светодиоды (4 шт) на 3,3 кОм. Теперь вопрос, на входе стоят два самовостанавливающихся предохранителя, GF1100 на 16V этот похоже на питание экструдера и UF500 на 30V кажется на питание стола (хотя я не уверен). Управление и столом, и экструдером думаю делать на MOC 3041 и ВТ 139. Надо ли убирать GF1100 с платы? И что еще требуется изменить на данной плате?

увы, их придётся заменить на обычные плавкие предохранители. и если на маленький номинал (типа 3,75А) ещё можно найти самовосстанавливающиеся высоковольтные предохранители, то всё что выше по току - увы низковольтовое. ставьте вместо них обычные держатели обычных керамических предохранителей и горя не знайте. в радоиолавках выбор этого бутора огромный. можно найти миниатюрные, которые влезут на рампс.
