Переделка принтера, прошу советов

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Переделка принтера, прошу советов

Сообщение MarKas » 26 дек 2016, 17:51

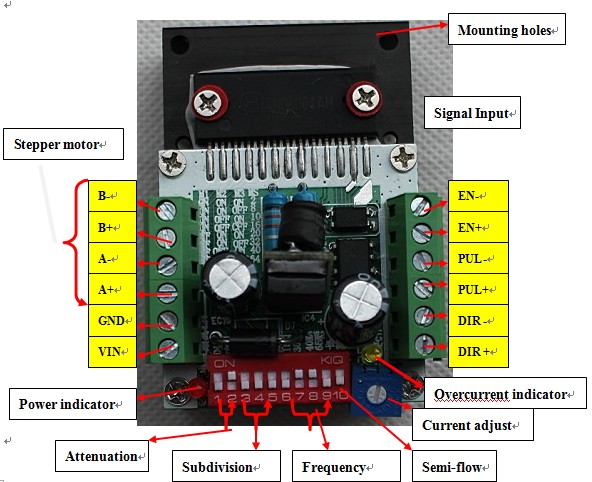

Прошу помощи в коммутации драйверов THB7128 - подключаю к RAMPS 1.4

Слева - обмотки двигателей, а под ними GND и VIN - это питание 12В?
Справа - EN-, PUL-, DIR-, - я так понимаю это земля, все минуса замыкаю, а дальше - на общий -12 от блока питания или есть земля на RAMPS 1.4?
EN+, PUL+, DIR+ - не пойму куда цеплять на RAMPS 1.4

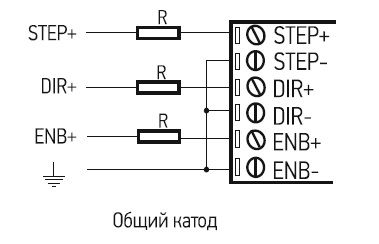

Нашел схему по которой драйвера подключались ранее

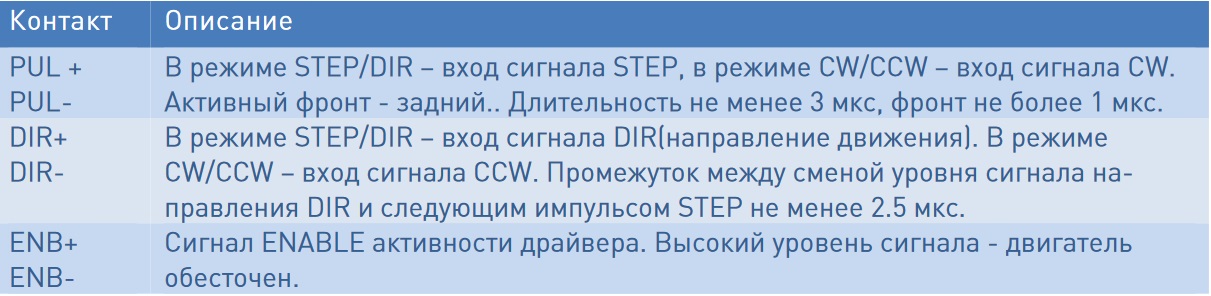

В описании другого драйвера нашел расшифровку EN, PUL, DIR

Еще бы понять куда это на шилд цеплять
Последний раз редактировалось MarKas 26 дек 2016, 20:35, всего редактировалось 1 раз.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 26 дек 2016, 20:29

В посадочное место драйвера, возможно через токоограничивающие резисторы. Минусы на рампас.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение MarKas » 26 дек 2016, 20:51

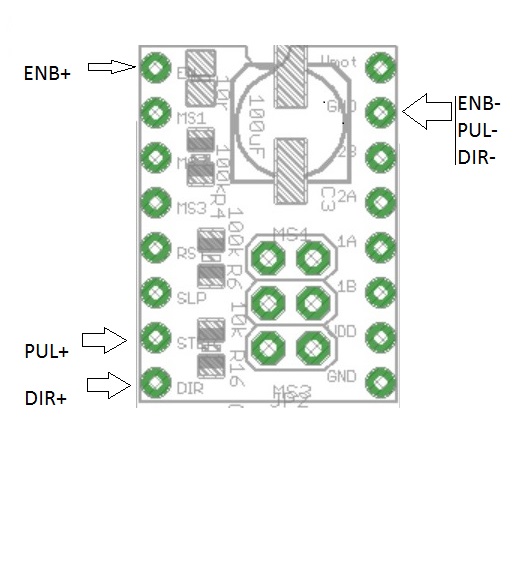

Нашел распиновку под драйвер
Правильно-ли я понял, так надо скоммутировать?

"Минусы на рампас." - это где, что такое рампас? То что я на картинке нарисовал?
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 26 дек 2016, 21:38

MarKas писал(а):Правильно-ли я понял

Похоже на то.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение MarKas » 03 янв 2017, 21:01

Zusul86 писал(а):
MarKas писал(а):Правильно-ли я понял

Похоже на то.


Подключил - работает. Спасиб за поддержку.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 03 янв 2017, 21:35

MarKas писал(а):Подключил

Через внешние резисторы или они платах где то распаяны?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение MarKas » 03 янв 2017, 21:46

Без резисторов подключил. Драйверы напрямую к рампсу.
Ардуину, драйверы и моторы пользую со старого принтера, заменив нестандартный шилд на RAMPS 1.4
На старом шилде резисторов не нашел, посему решил без них.
Гоняю в процессе калибровки. Степперы на максимальном токе. Вроде не греется ничё
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 03 янв 2017, 23:56

MarKas писал(а):Вроде не греется ничё

Резисторы ставят, что бы оптопары в один прекрасный момент не приказали долго жить. Может и так нормально, все зависит от самих оптопар и напряжения управляющих сигналов ардуины.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение MarKas » 04 янв 2017, 11:42

не понимаю, о каких оптопарах речь. Нету у меня их, вроде как.
Резисторы, по моему пониманию, нужны были-бы чтобы снизить ток управляющих сигналов от ардуины к драйверам. Чтоб не сжечь драйвера.
Я чего-то не понимаю? поясните пожалуйста.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 04 янв 2017, 15:31

MarKas писал(а):Я чего-то не понимаю?

Обозначения EN-, PUL-, DIR- как бы намекают, что входы у вашего модуля развязанные. То есть по входам у THB7128 в дип корпусах стоят оптопары.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение MarKas » 04 янв 2017, 17:48

почему-то при включении из repetier host подогрева стола вместе со столом включается и вентилятор обдува детали
и наоборот: при включении вентилятора мигает реле стола

Подключения проверил, все куда положено включено.
Посоветуете куда еще смотреть?

Добавлено спустя 16 минут 47 секунд:
и еще проблема непонятная

Arduino Mega, Ramps 1.4, RepRapDiscount Smart Controller
Repetier firmware.

Проблема с RepRapDiscount Smart Controller. Подключил, прописал в конфигураторе, перезаливал несколько раз. Изображения нет, подсветки тоже нет. Кнопка Stop работает.
На дурака менял местами шлейфы (вдруг китайцы подписали криво). При перекрестном подключении шлейфов экран светится, как электронный труп - на месте цифр квадратики. Кнопка Stop не работает. При заливке прошивки экран гас.
Шлейфы прозвонил - в порядке


Может дисплей крив. Как проверить то.

Добавлено спустя 12 минут 47 секунд:
Zusul86 писал(а):
MarKas писал(а):Я чего-то не понимаю?

Обозначения EN-, PUL-, DIR- как бы намекают, что входы у вашего модуля развязанные. То есть по входам у THB7128 в дип корпусах стоят оптопары.

в описании к драйверам :
"Exceed wide working voltage: dc: 9-32 v."
ардуина вряд-ли использует больше 12V. Это далеко от 32В.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение Zusul86 » 04 янв 2017, 18:10

MarKas писал(а):Посоветуете куда еще смотреть?

Поищите сопли, прозвоните между собой соответствующие выводы ардуины, может в прошивке они назначены на один и тот же пин.
MarKas писал(а):dc: 9-32 v

Тут речь про силовое питание, а не про управляющие входы. А у ардуины выходы либо 5 либо 3.3.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Переделка принтера, прошу советов

Сообщение Diffid » 04 янв 2017, 18:22

У мосфетов сток на корпусе, если радиатор общий или касается соседнего- заодно включаются оба. Когда выносил с Ramps их- сначала посадил на один общий радиатор и ничего понять не мог :)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Переделка принтера, прошу советов

Сообщение MarKas » 04 янв 2017, 19:04

В прошивке посмотрел, на разных пинах сидят.
А вот насчет соплей и мосфетов... Есть подозрение что транзисторы верхушками прислонились, на рампсе, которые прямо за клеммниками вентилятора и подогревалок - шевелил немного рампс
После сборки все корректно работало
Проверю
Спасибо.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Переделка принтера, прошу советов

Сообщение iozjik » 05 янв 2017, 00:31

MarKas писал(а):Проблема с RepRapDiscount Smart Controller. Подключил, прописал в конфигураторе, перезаливал несколько раз. Изображения нет, подсветки тоже нет. Кнопка Stop работает.
На дурака менял местами шлейфы (вдруг китайцы подписали криво). При перекрестном подключении шлейфов экран светится, как электронный труп - на месте цифр квадратики. Кнопка Stop не работает. При заливке прошивки экран гас.
Шлейфы прозвонил - в порядке

Бывает, что на контроллере или дисплее перепутаны ключи, которые показывают, как правильно вставлять шлейфы. У меня дисплей подключался к рампс нормально, а когда подключал к MKS GEN 1.4 - пришлось спиливать выступающие пазы на шлейфах и подключать "наоборот". Вообще в интернете советуют просто снимать пластиковые ограничители с разьмов на платах, но я побоялся их вырвать - хорошо держались.
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр
