вдруг кто-то захочет попробовать
вот там есть http://www.aliexpress.com/item/Best-Pro ... 90672.html
шестерня правда пластиковая, но для проверки идеи сгодится

Myp писал(а):вдруг кто-то захочет попробовать
вот там есть http://www.aliexpress.com/item/Best-Pro ... 90672.html
шестерня правда пластиковая, но для проверки идеи сгодится

Хотел заказать, но у неё 4мм внутренний диаметр, на NEMA не "натянуть", а плясать с бубном не хочется.

Может быть есть моторы с 4мм валом? Я не смог найти

abuharsky писал(а):

Myp писал(а):вдруг кто-то захочет попробовать
вот там есть http://www.aliexpress.com/item/Best-Pro ... 90672.html
шестерня правда пластиковая, но для проверки идеи сгодится

Хотел заказать, но у неё 4мм внутренний диаметр, на NEMA не "натянуть", а плясать с бубном не хочется.

Может быть есть моторы с 4мм валом? Я не смог найти

печатные http://www.thingiverse.com/thing:28126
Lego http://www.thingiverse.com/thing:21346

vtoryh писал(а):печатные http://www.thingiverse.com/thing:28126
Lego http://www.thingiverse.com/thing:21346

с печатными там вполне все и так понятно, есть сделавшие по этой модели и доступны видео к просмотру, кстати у них ретракт шустро так работает

abuharsky писал(а):нашел еще один интересный вариант, не червяк, но довольно компактный и без "червяковых" недостатков

Вот еще похожий вариант
http://www.thingiverse.com/thing:239085

Что-то тема подсохла. Освежу немного.
Все за "нему" цепляются, а ведь есть и другие форматы. Например с шагами на оборот в районе 50. Это побыстрее будет, чем 200 шагов топтать.

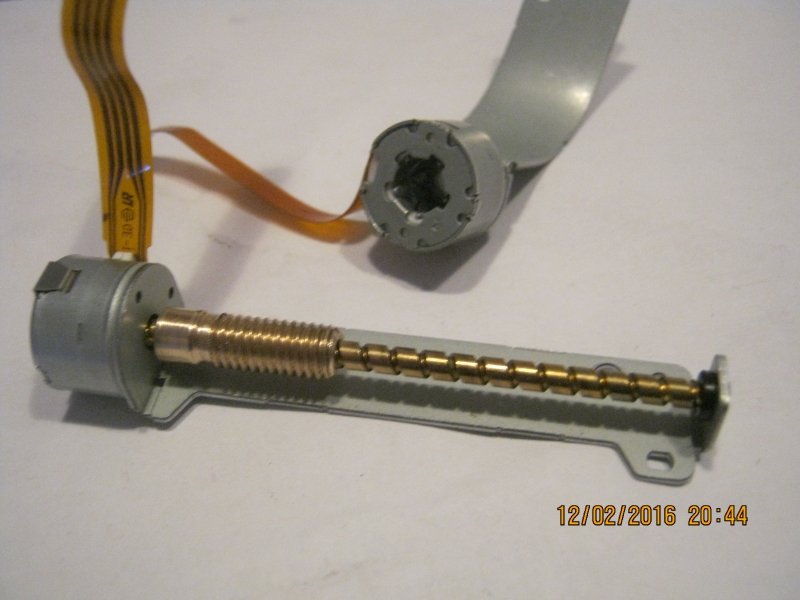

Обычные, круглые, из принтеров которые. Барахолки ломятся от них. У древнего HP620, к примеру, есть готовый блок(на парковке) с латунным червяком на валу 3мм.

Моё видение "стратегии победы" - послать лесом всех производителей шаговиков и придумать свой. ..чтоб и мало шагов и тяговит был. И по канонам репрап, т.е. девиз "сам себя делает" учитывать. Да ещё, чтобы из скрепок сделать под силу было
Набросал вот скетч(на полюса внимания не обращать - только ради примера):

Или такой вариант. Порядка 15 грамм. Можно несколько ставить. Полюсов мало. Миниатюрный.

ilalexey писал(а):Что-то тема подсохла. Освежу немного.
Все за "нему" цепляются, а ведь есть и другие форматы. Например с шагами на оборот в районе 50. Это побыстрее будет, чем 200 шагов топтать.
Обычные, круглые, из принтеров которые. Барахолки ломятся от них. У древнего HP620, к примеру, есть готовый блок(на парковке) с латунным червяком на валу 3мм.

я на своей самоделке использую именно этот двигатель с родной шестерней, тянет как зверь на минимальном токе , для подачи скорости хватает, но для ретракта малавато уже, максимум что удалось получить 130мм/мин

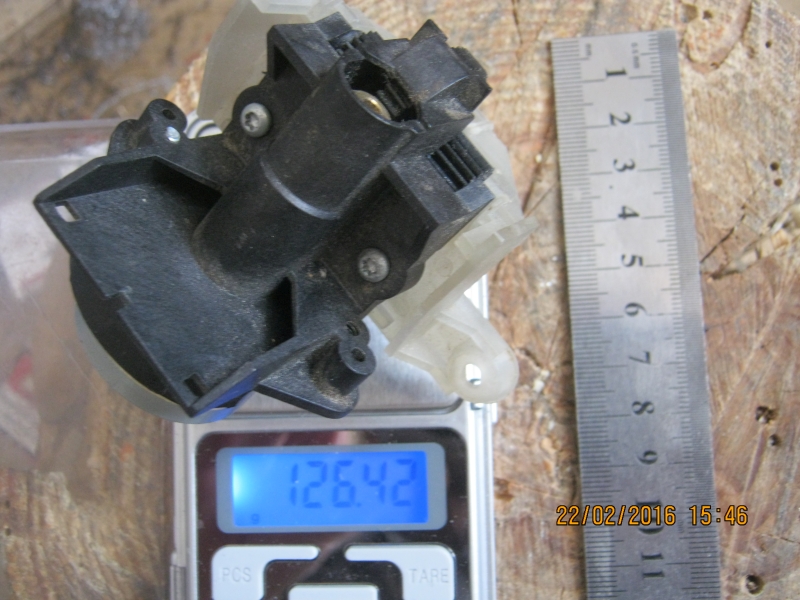

Какой вес/габариты конструкции получились?
Думаю, если сделать червяк с меньшей ведомой, будет быстрее(силёнок вроде хватает).

ilalexey писал(а):Какой вес/габариты конструкции получились?
Думаю, если сделать червяк с меньшей ведомой, будет быстрее(силёнок вроде хватает).

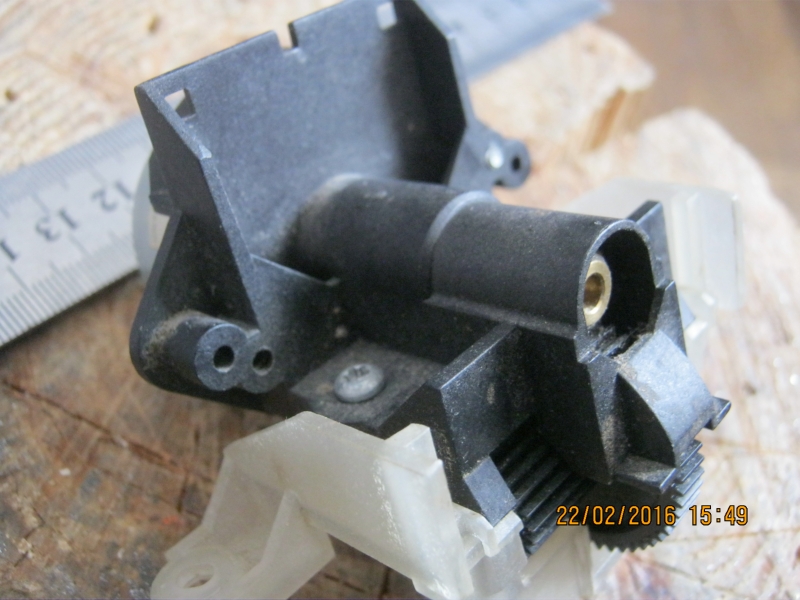

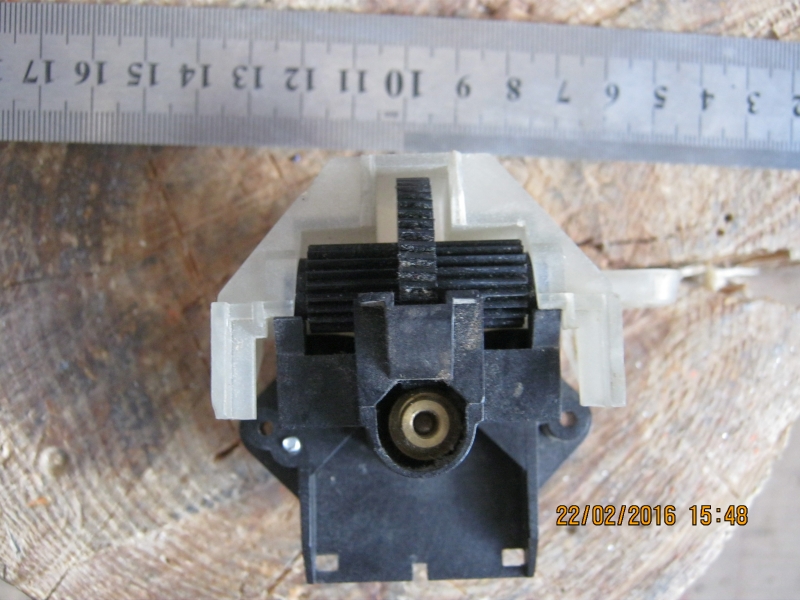

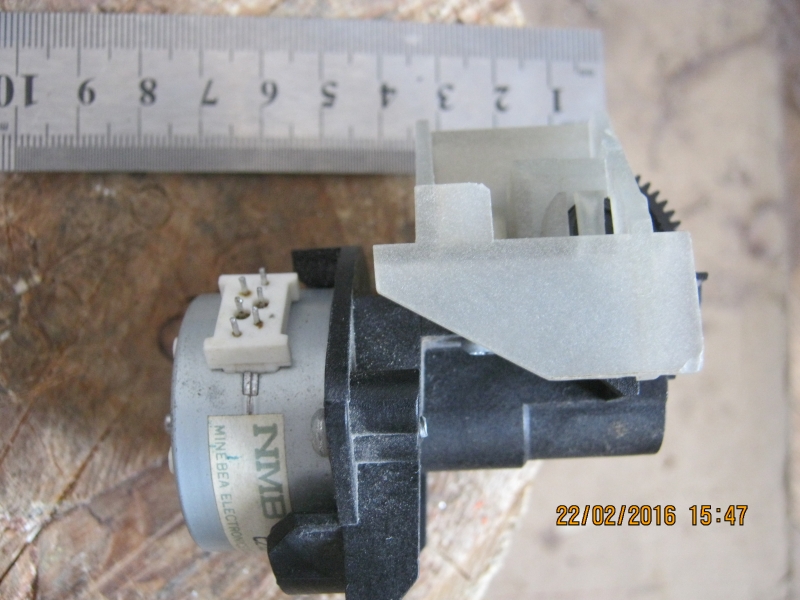

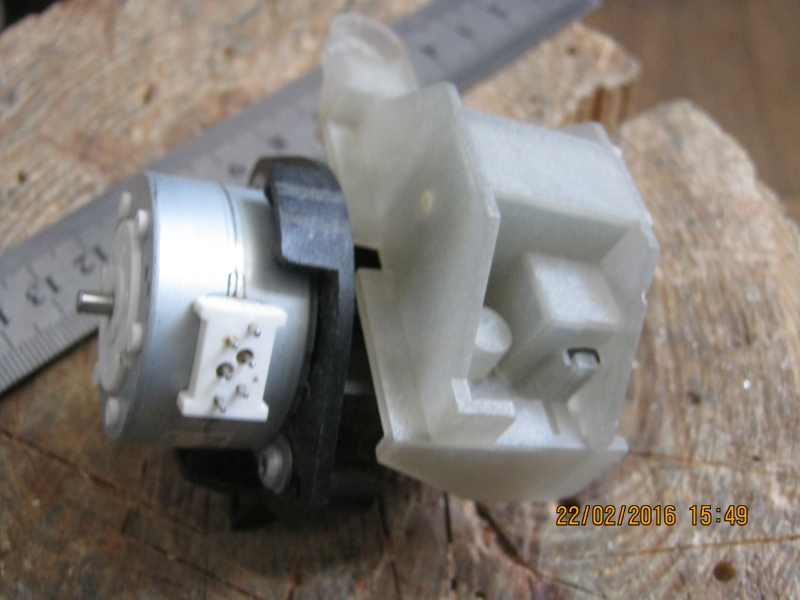

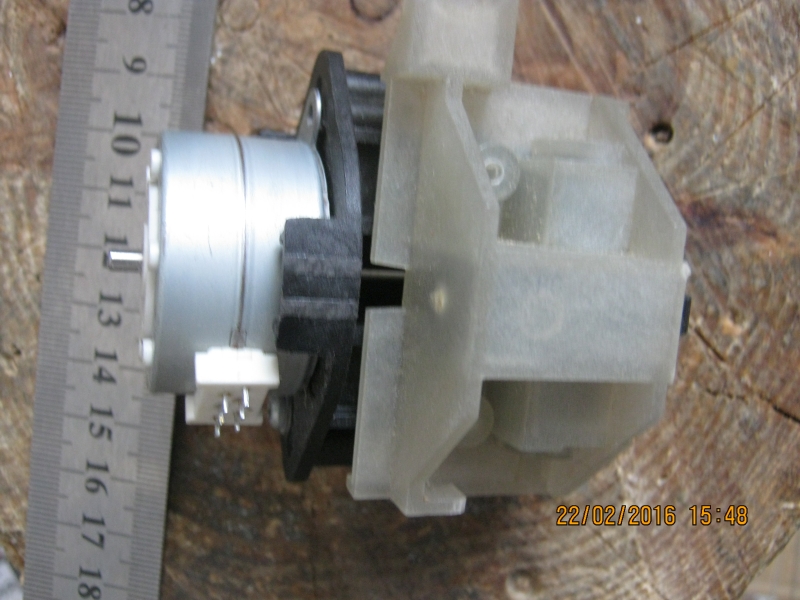

конкретно моя самоделка примерно 50x50x60mm - но это сляпано из-того что было, лишь бы проверить работоспособность, думаю габариты можно уменьшить, ведомую шестерню лучше оставить родную - там все-таки зубья идут под наклоном конкретным под этот червяк,точно подобрать сложно будет, а скорость увеличивать диаметром hobbed bolt-а, у меня просто шпилька м6 с перпендикулярной нарезкой.

richi писал(а):моя самоделка примерно 50x50x60mm - но это сляпано из-того что было, лишь бы проверить работоспособность, думаю габариты можно уменьшить

Не плохо. Зная этот узел HP, думаю в половину его ужать вполне реально. Тут в соседней ветке 35х75 называют "мини".

Добавлено спустя 1 час 11 минут 17 секунд:
..вот, нашёл - вдруг кому интересно о чём речь.
По грубым прикидкам можно 50х50х35 сжать. А если меньшего(в диаметре) донора найти и того меньше. В принципе, червяк не трудно плашкой с метчиком сколхозить(по типу hobbed bolt).

ilalexey писал(а):..вот, нашёл - вдруг кому интересно о чём речь.

да родной модуль - практически готовый экструдер, жаль мне весь комплект не достался.

А тут вдруг увидел отчёт по самому принтеру.
