Re: Очередной CoreXY

Сообщение om2804 » 09 фев 2016, 23:32

Подшипники без бортиков. Ставить с шайбами не вариант
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Очередной CoreXY

Сообщение franticrus » 10 фев 2016, 11:43

Это где вы увидели подшипники без бортиков?
franticrus

Сообщения: 9
Зарегистрирован: 28 ноя 2015, 19:42

Re: Очередной CoreXY

Сообщение om2804 » 10 фев 2016, 13:49

Это я про обычные подшипники. Сразу и не увидел чем F623ZZ отличается. Но это экзотика. Если заказывать с того же али, то получится дешевле, чем ролики раза в 2. Спасибо за наводку!
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Очередной CoreXY

Сообщение Alexus12 » 11 фев 2016, 11:43

Ruslan писал(а):Также есть ли разница между шкивами с 16 зубами на 3мм ось и шкивами с 20 зубами на 5мм ось?

ИМХО - разница только в диаметре самого шкива. Например на каретку Y по 5 мм если поставить то она длинная получается. Но это зависит от конструкции каретки, в мою конструкцию лучше пошли под 3 мм. Сейчас основные ролики тоже на 3 мм-вые переделываю, чтобы разнести ремни, а то задевают немного и трутся друг об друга.
franticrus писал(а):Только зачем они нужны с зубьями?! Они по чистым подшипникам вроде не изнашиваются особо.

Теоретически да. Конструкция ремня такая, что при огибании ролика зубья образуют практически цельную поверхность, которая с роликом соприкасается.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Очередной CoreXY

Сообщение hudbrog » 16 фев 2016, 12:17

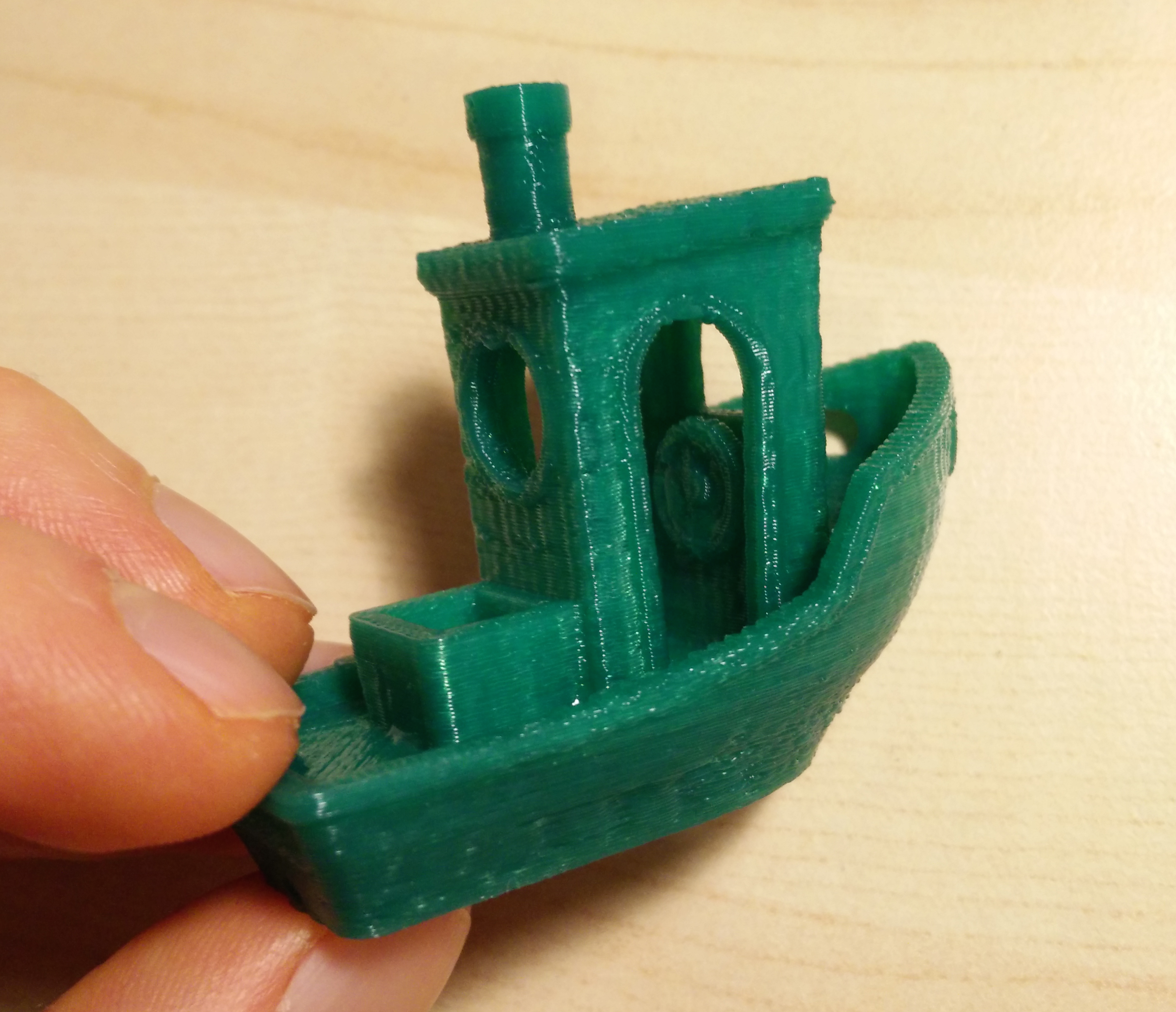

Ну таки включил на выходных своего монстра. Печатает даже ) Не скажу чтобы слишком хорошо, но терпимо. Оказалось что каретка на рельсе таки чуток люфтит вверх-вниз, а т.к. у меня это получается в плоскости X-Y, то колебания при смене направлений адские. Печатные idler'ы в целом не мешают печатать, но один уже сломался.
Буду теперь переносить рельсы наверх и ставить между ними жестко люминивый уголок. Так выиграется лишних сантиметров 6 рабочего объема по X'у, уйдет влияния люфта каретки и, по идее, меньшее влияние станет показывать натяжение ремней. Посмотрим =) Ну и заодно на подшипники с фланцем перейду, раз уж возьмусь переделывать.



ЗЫЖ Очень забавный эффект наблюдал с мотором по Z, раньше такого не замечал. Сейчас оба мотора подключены к одному драйверу, так вот если при выключенном принтере руками крутишь один мотор, то второму оказывается достаточно возникающей эдс для синхронного поворота )
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Очередной CoreXY

Сообщение setar » 16 фев 2016, 13:09

можешь нарисовать на фотке рельсы с кареткой в каком направлении люфтит ?
я у себя совсем люфтов не наблюдаю, ни в каких плоскостях
Аватара пользователя
setar
Site Admin

Сообщения: 10988
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Очередной CoreXY

Сообщение hudbrog » 18 фев 2016, 11:46

Упс, не, картека не люфтит ) Люфтило крепление к ней, а я сослепу принял что это она двигается =)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Очередной CoreXY

Сообщение Scald » 27 фев 2016, 01:10

Насчет люфтов каретки. У меня на MGN9H сделан принтер, Н-бот кинематика. Люфт заметный есть таки, на картинке обозначен как Mr. Вылечится ли он установкой второй каретки?
http://image.dhgate.com/albu_628005600_00/1.0x0.jpg
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Очередной CoreXY

Сообщение Zusul86 » 27 фев 2016, 01:51

Маловероятно, хотя конечно шанс есть. Тут второй рельс нужен.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Очередной CoreXY

Сообщение stepmotor » 27 фев 2016, 02:27

Или купить нормальную оригинальную каретку без люфта. даже можно с небольшим преднатягом. А в идеале и рельс поменять.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Очередной CoreXY

Сообщение Scald » 27 фев 2016, 03:01

Мысль хорошая, но все упирается в деньги :) Точнее их отсутствие. Под оригинальной кареткой имеется в виду Hiwin?
Этот люфт на большинстве отпечатков не заметен, но все равно хочется уже сделать нормально и не думать о нем.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Очередной CoreXY

Сообщение Zusul86 » 27 фев 2016, 03:28

Как вариант сделать преднатяг поменяв шарики.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Очередной CoreXY

Сообщение Scald » 27 фев 2016, 10:13

Раздерибанить подшипник обычный? :) Или их где-то купить можно?
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Очередной CoreXY

Сообщение om2804 » 27 фев 2016, 14:19

Scald, отпишитесь, пожалуйста, где брали рельс с кареткой тут: forum3/topic16067.html
Чтоб никто не наступил на эти грабли
И не разве нет никакой регулировки прижима у кареток?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Очередной CoreXY

Сообщение Zusul86 » 27 фев 2016, 19:17

Scald писал(а):Раздерибанить подшипник обычный? :) Или их где-то купить можно?

На ebay были, думаю и на али есть.
У пурелоджика в разделе про ШВП какие то размеры есть.
Купить не проблема... проблема купить нужный размер, ведь там разница в паре микрон.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
