setar писал(а):а какими параметрами hips печатаете ? (лучше в сравнении с abs)
у меня хипс всех цветов как то не хочет печататься
пониже температуру ставлю ~210 - расслаивается
повыше ~230 - как PLA не успевает остыть, лепестки заворациваются вверх
стол поменьше ставлю - не липнет, побольше - вовсе ведет себя как желе
может обдув детали ему нужен (я вовсе не применяю для прочности)
вообще ничего не менял после абс. стол 110, сопло 230. и нормально пошло. но коробит детали усадкой лютой, какбудто внутри детали вакуум. пробовал поднимать до 250, не особо помогло.
еще по опыту если загибает края вверх, то при поднятии температуры на 10-20 градусов загибать перестает.
это относится и к абс, и к хипс. так то у меня неплохо идет и на 210, но края загибает.
печатаю без обдува.
Добавлено спустя 16 минут 40 секунд:
Myp писал(а):unigenum писал(а):усадка у этого хипса просто конская.
у тебя явно что-то не так, хипс именно этим и славится, низкой усадкой по сранвению с абс.
я специально печатал одинаковые детали абс и хипс, абс стабильно загибает бананом, а на хипсе даже кончики не отрывает.

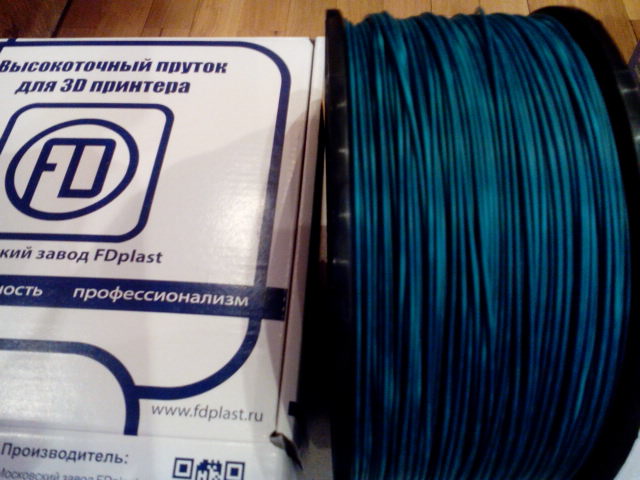

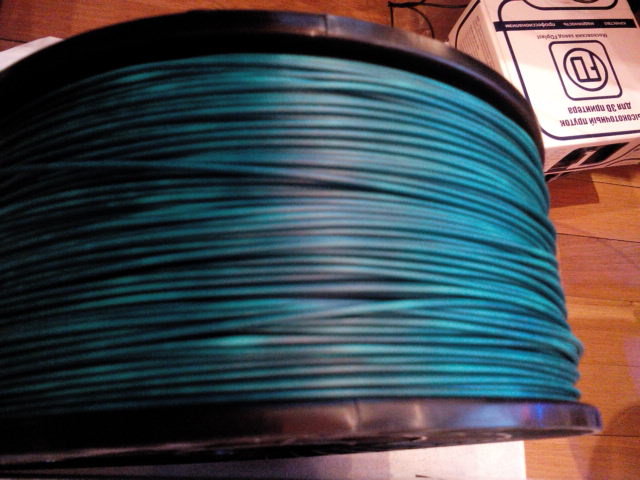

ну а что не так может быть? с абс то проблем нет, не расслаивается, не отлипает, не загибает, не коробит. может это у фдпласта такой хипс мне попался. а другого нет, и, похоже не будет. нет у него существенных приемуществ перед абс. а у фдпластового хипса вообще одни минусы.
