roboforum.ru

отож )) Жесткий и, в некоторых местах гад хрупкий.. Но да, работать можно и ацетон всё же его растворяет и это радует ))

с ацетоном проверю еще, может просто очень медленно растворяет - как раз из за жесткости.
если растворит то вопрос будет ли осадок нерастворимый

setar писал(а):...
Не знаю как можно в домашних условиях померять жесткость по шору, но она очень высокая. Если пытаться ногтем вести по кромке печатного изделия, то в отличии от классического ABS (kumho 750) эта кромка не продавливается и не царапается, аналогично оргстеклу

Мне тоже понравилась жесткость
Печатал из натурального ABS тонкие рамочки для HID Priximity карточек, очень хорошо получилось, крепко

Взял в понедельник ABS, PLA, HIPS. Пробовал HIPS желтый, Т сопла 220, стол холодный на синий скотч. Отпечаталось красиво, адгезия хорошая. Пытаюсь печатаь ABS не липнет и все тут. Обычный нонейм ABS у меня лип на клеющий карандаш 110гр, а этот вообще не липнет( 90-120гр). Пробовал на синий скотч без подогрева, вроде зацепляется, но из за усадки его отрывает.
Господа, подскажите кто как стол готовит для ABS??

И еще я не разберусь с жесткостью ABS. ABS от FDPLAST и еще один что есть: модель не очень жесткая получается, при надавливании руками, слои разъединяются, с хрустом и , в общем, складывается впечаление что пластик не прочный. При этом пластик от ПринтПродакт PLAG4 и PLAHUE жесткий, - руками не разломать, а должен быть слабее ABS. Может я делаю что-то не так??

Значит надо пробовать другие методы фиксации на столе. АБС например. Много есть в теме по проблемам печати (не конкретного пластика, а вообще).
По свариваемости слоёв тоже там, но мне кажется, что надо поднять температуру и/или уменьшить скорость.
По моим показаниям 235-237град сопло.

setar писал(а):Эта хрень не кипит при 270С (к вопросу об относительности датчиков - обычно я печатаю ABS 220-230C, при 240С он уже вскипает)не растворяется в ацетоне, и самое хреновое вообще не липнет к стеклянному столу (110С - 120С, с пивом, с ацетоном/ABS, лаком и прочими хитростями). Если начать печать прутком другого производителя и сменить в процессе - то получается афигенно прочное изделие, с гладкой поверхностью и очень высоким межслойным сцеплением. Поэтому очень хочется все же освоить шаманство начала печати им...

Вы случаем ABS c HIPS-ом не перепутали? Название цвета у них одинаковое и по Вашему описанию это HIPS. HIPS хорошо клеить на HIPS/Сольвент. Сольвент купите в любом автомагазине. Стол - 100°С, сопло - 260°С, обдув - 25%.
На ABS/ацетон тоже будет липнуть, но намного хуже.

setar писал(а):Очень похоже на полиэтилен высокого давления.

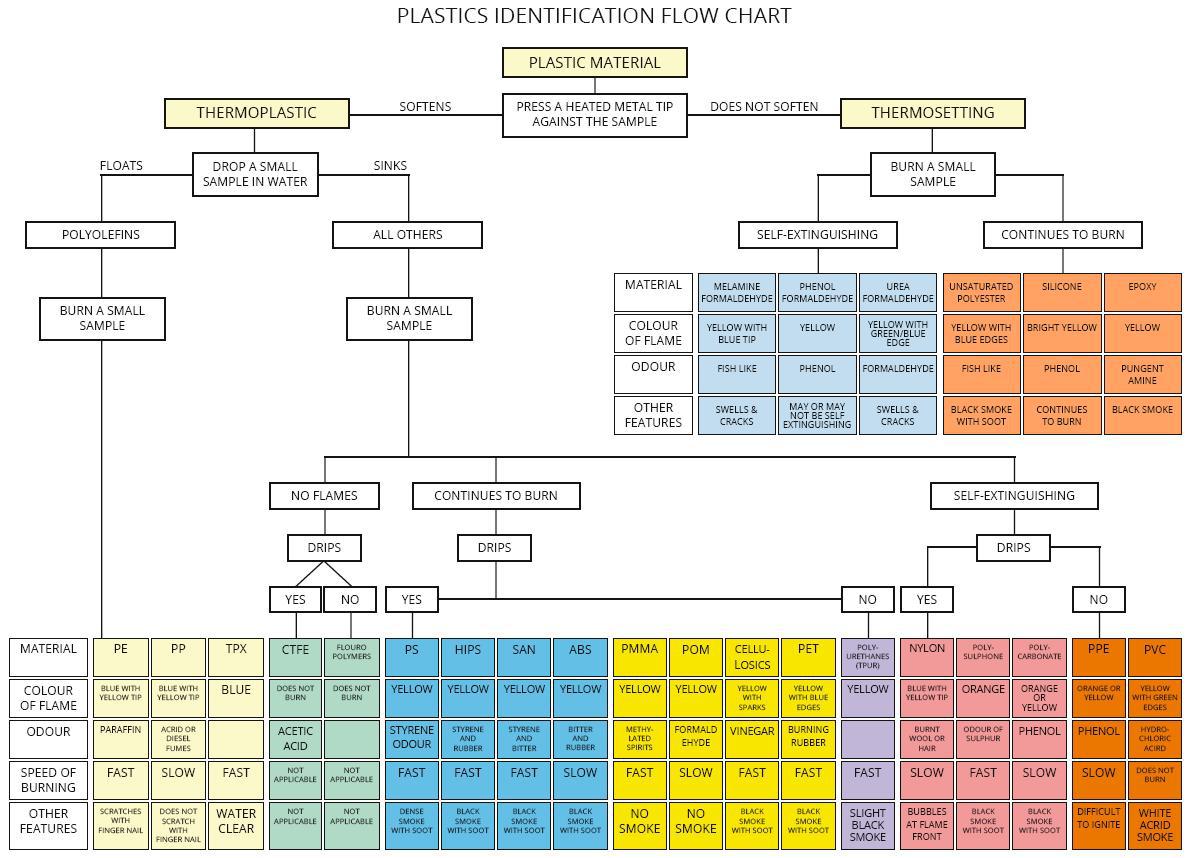

Такого быть не может. Про экспресс-тест пластика не слышали? По плотности, типу горения... Смотрите табличку во вложении.

megabolt писал(а):Пытаюсь печатаь ABS не липнет и все тут. Обычный нонейм ABS у меня лип на клеющий карандаш 110гр, а этот вообще не липнет( 90-120гр). Пробовал на синий скотч без подогрева, вроде зацепляется, но из за усадки его отрывает. Господа, подскажите кто как стол готовит для ABS??

Для ABS - стекло протираю пивом, даю высохнуть и поверх, с помощью лезвия от канцелярского ножа, наношу тонкий слой совсем жидкого ABS/ацетона. Стол 110, можно и пониже. Про адгезиую можно забыть на деталях любой геометрии и площади. Стекло легко очищается, если его замочить в горячей воде минут на 5-10.

megabolt писал(а):И еще я не разберусь с жесткостью ABS. ABS от FDPLAST и еще один что есть: модель не очень жесткая получается, при надавливании руками, слои разъединяются, с хрустом и , в общем, складывается впечаление что пластик не прочный. При этом пластик от ПринтПродакт PLAG4 и PLAHUE жесткий, - руками не разломать, а должен быть слабее ABS. Может я делаю что-то не так??

Температуру расплава поднимите (можно разными путями), слои просто не сплавляются.

я потом ниже отписал что у меня не липло из за того что половина стола перестала нагреваться.
сейчас починил и все липнет на стекло с пивом.
только температура у пластика все равно существенно выше чем у традиционного (может партия такая).
с хипсом вряд ли перепутал - он же матовый. у меня прямо рядом две катушки черного и стоит ABS блестящий а HIPS матовый.

Всем спасибо, разобрался. Хотенд и стол не догревались. После калибровки ABS липнет на лак Тафт 110гр.

setar писал(а):с ацетоном проверю еще, может просто очень медленно растворяет - как раз из за жесткости.
если растворит то вопрос будет ли осадок нерастворимый

У меня белый ABS не растворился. выпал хлопьями ив се. ацетон прозрачный и чистый остался.

Ацетон "нормальный" или по ТУ? Другие пластики растворяет нормально?

Revenger писал(а):Ацетон "нормальный" или по ТУ? Другие пластики растворяет нормально?

Ну космовент натуральный в ноль растворил и никакого осадка, просто стал мутный и все.
Но когда платы промываю от канифоли, остается белый осадок.

Закупился у них катушками ABS и PLA разных цветов. Доставка 8кг до Питера 500р.
ABS могу сравнить с BestFilament (до PLA еще не добрался).
Хрупкий он у FDPrint. Пробовал печатать с настройками от BestFilament - 240гр, так расслаиваться начинает при надавливании (в частности стойки в корпусах печатаю). У BF таких проблем не было. Попробовал поднять температуру до 250гр - лучше стало, но попробую еще повыше поднять. Продолжим эксперименты.
Печатаю на матовом стекле. Стол грею до 110гр, смазываю пивом с сахаром - проблем нет. Не отлипает. После печати отщелкиваться начинает уже при 90гр...
Но запах на всю квартиру, жена ругается. Вроде BF не так сильно вонял.

Вечером попробую PLA запустить в печать, посмотрим что получится. А то все про усадку пишет.

Madjestik58 писал(а):Хрупкий он у FDPrint

Не ты первый это пишешь... Походу ФДПласт чем-то сильно разбавляют. Бестфиламент почестнее делают, но цена ) Так понял, ФДПласту лучше бы немного состав поменять, пусть и в направлении поднятия цены рублей на 100 за кг.

Harh писал(а):

Madjestik58 писал(а):Хрупкий он у FDPrint

Не ты первый это пишешь... Походу ФДПласт чем-то сильно разбавляют. Бестфиламент почестнее делают, но цена ) Так понял, ФДПласту лучше бы немного состав поменять, пусть и в направлении поднятия цены рублей на 100 за кг.

А смысл?
Для кирпичей фдпласт отлично подходит, а там где нужна прочность на изгиб можно применить более дорогой пластик.
Я так и делаю. В результате расход дорогого абс упал на порядок.

ivasi писал(а):А смысл?
Для кирпичей фдпласт отлично подходит, а там где нужна прочность на изгиб можно применить более дорогой пластик.
Я так и делаю. В результате расход дорогого абс упал на порядок.

Ишь жеж шпециалисты!.. Пластик у них АБС пяти видов для разных видов работ! Разжились тут!.. А у меня один АБС пластик для всех видов работ, и мне не стыдно! "А смысл"... А смысл именно в том и есть - если ФДПласт станет на 100 рэ дороже, казна не обеднеет, если это даст прирост качества. Именно затем, чтобы над этой фигней вообще голову не греть... Хотя да, впечатление, что я против конкуренции
