3d принтер с механикой H-bot по имени "ZAV"

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 17 июл 2015, 22:50

Всем доброе время суток! Писатель из меня не писатель но похвалиться хочется)))

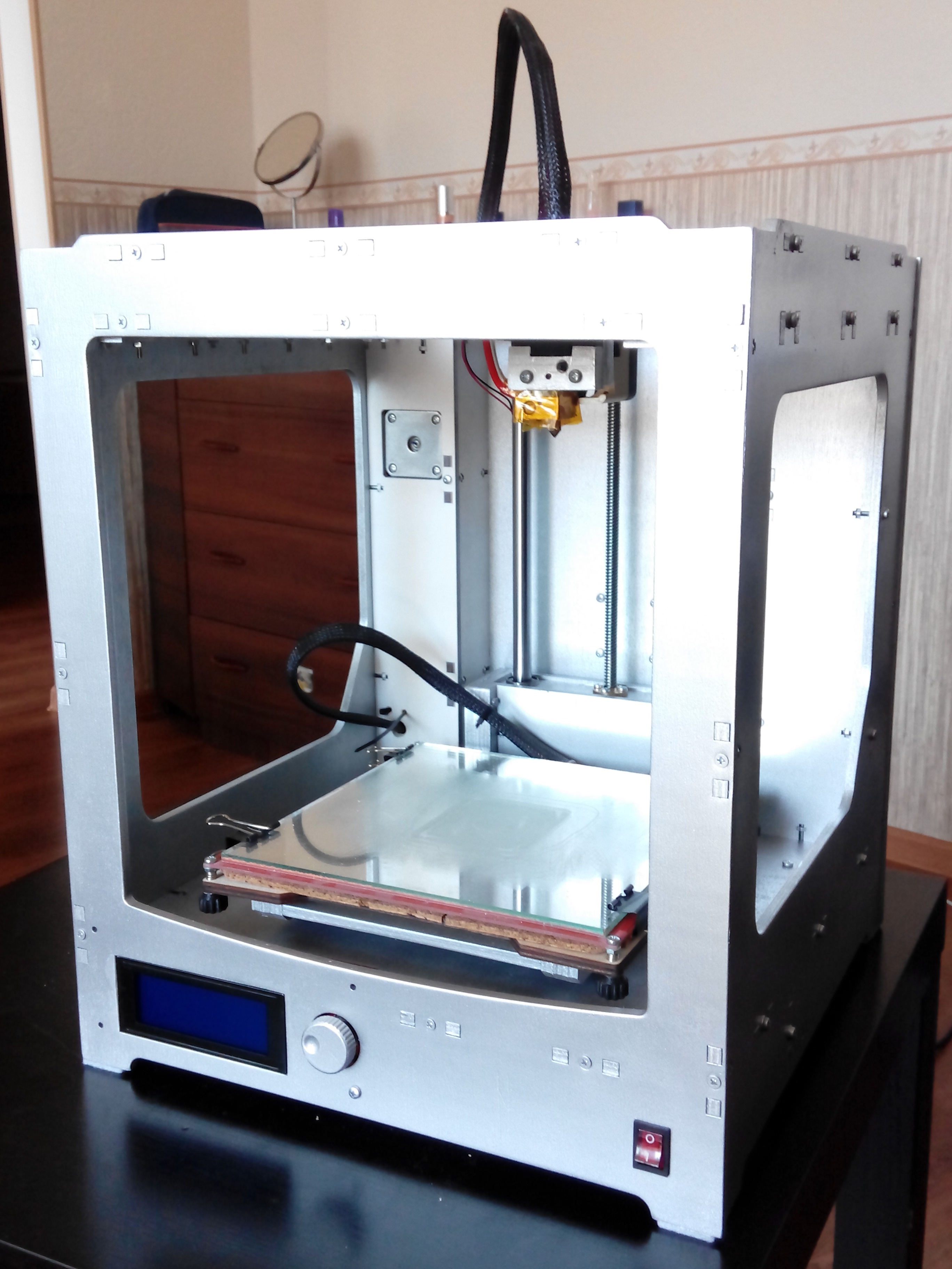

Проделал я небольшую работу по проектированию и постройки принтера в домашних условиях. Проект является завершённый и к нему есть фота в процессе сборке. Для затравки хотел бы выложить фото финального изделия и если есть желающие почитать как я всё это собирал, а быть может повторить пишите, я с удовольствием опишу как и из чего это делалось, что где покупалось.

У моего принтера появилась группа: https://vk.com/zav3dprinter

для интриги:
- скорость печати до 200 мм/с без ухудшении качества, больше просто не пробовал (ускорение в прошивке 4000)
- высота слоя от 0,05 мм
- весит принтер 8 кг
- цена принтера не превысила 18 000 руб.


За основу был взят вот этот принтер: http://www.thingiverse.com/thing:572246
Что бы понять что там к чему я его даже собрал в оригинале, поигравшись неделю я понял что это детская игрушка и нужно строить что то посерьёзней. (из за того что по оси Y стоит по одному подшипнику ось шаталась и геометрия детали уплывала. и область печати маленькая при внушительных габаритах корпуса)

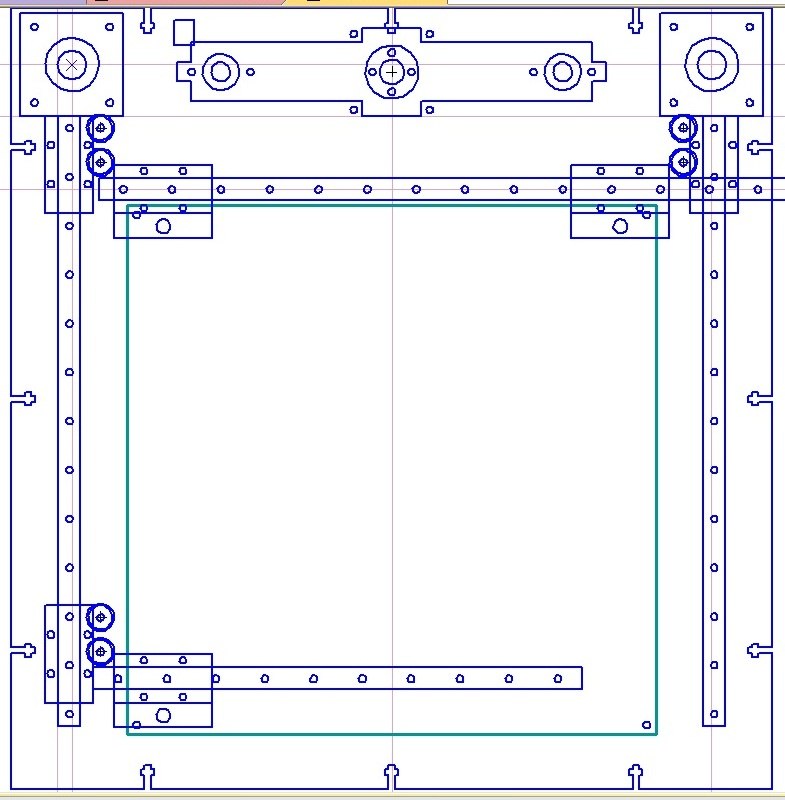

Посидев пару вечерков за компом, по набрасывал компоновку, старался как можно компактней.

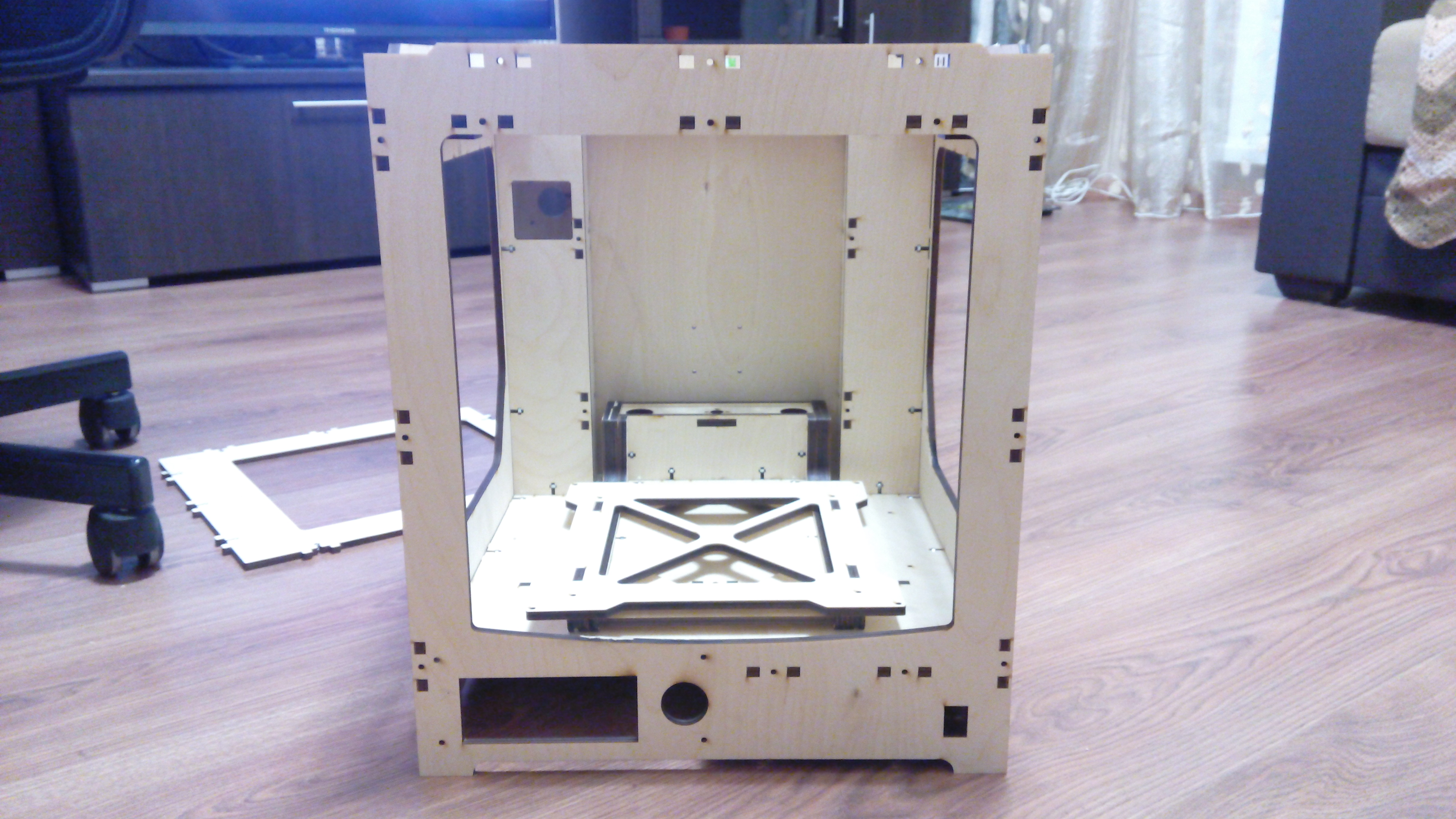

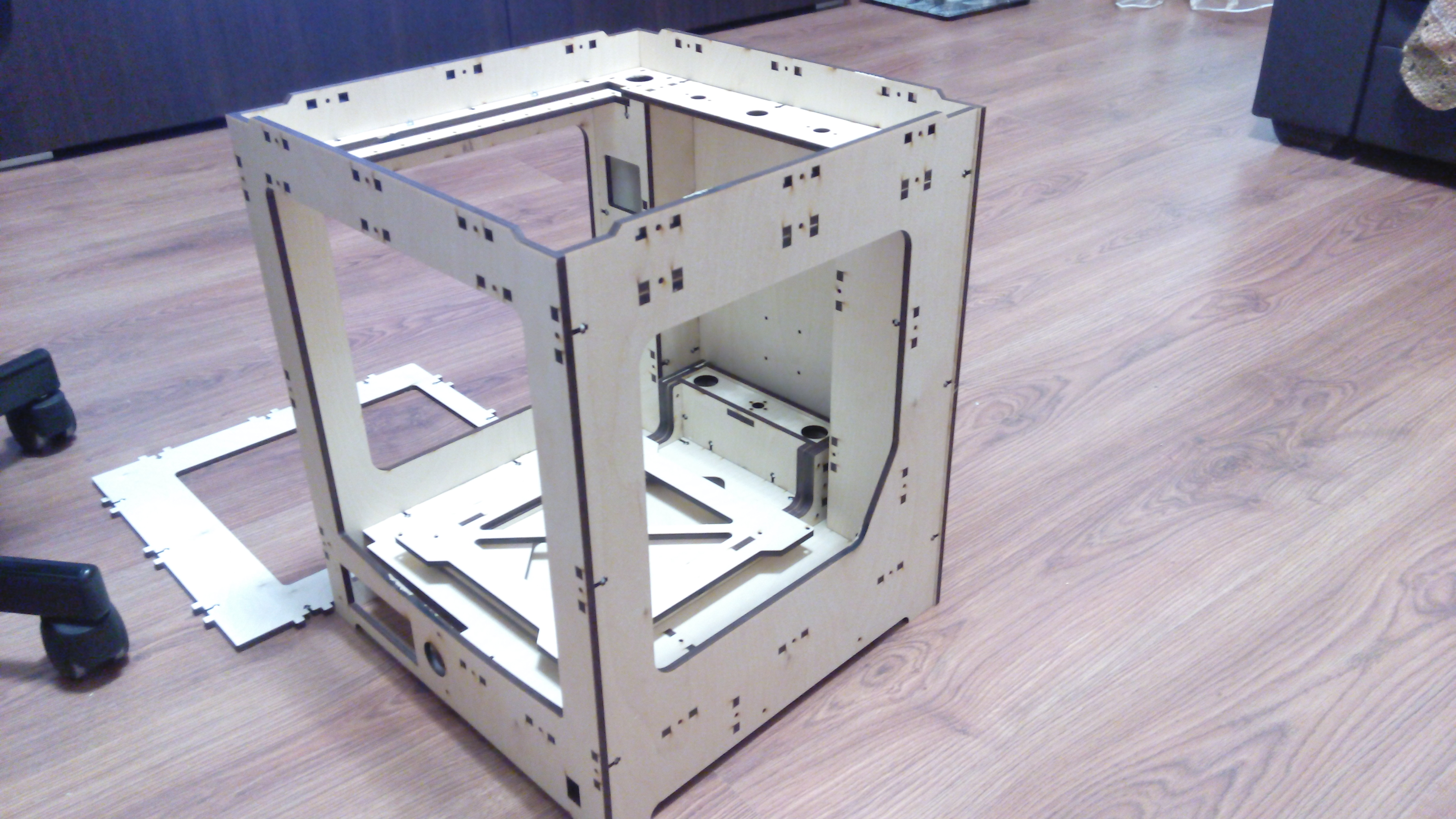

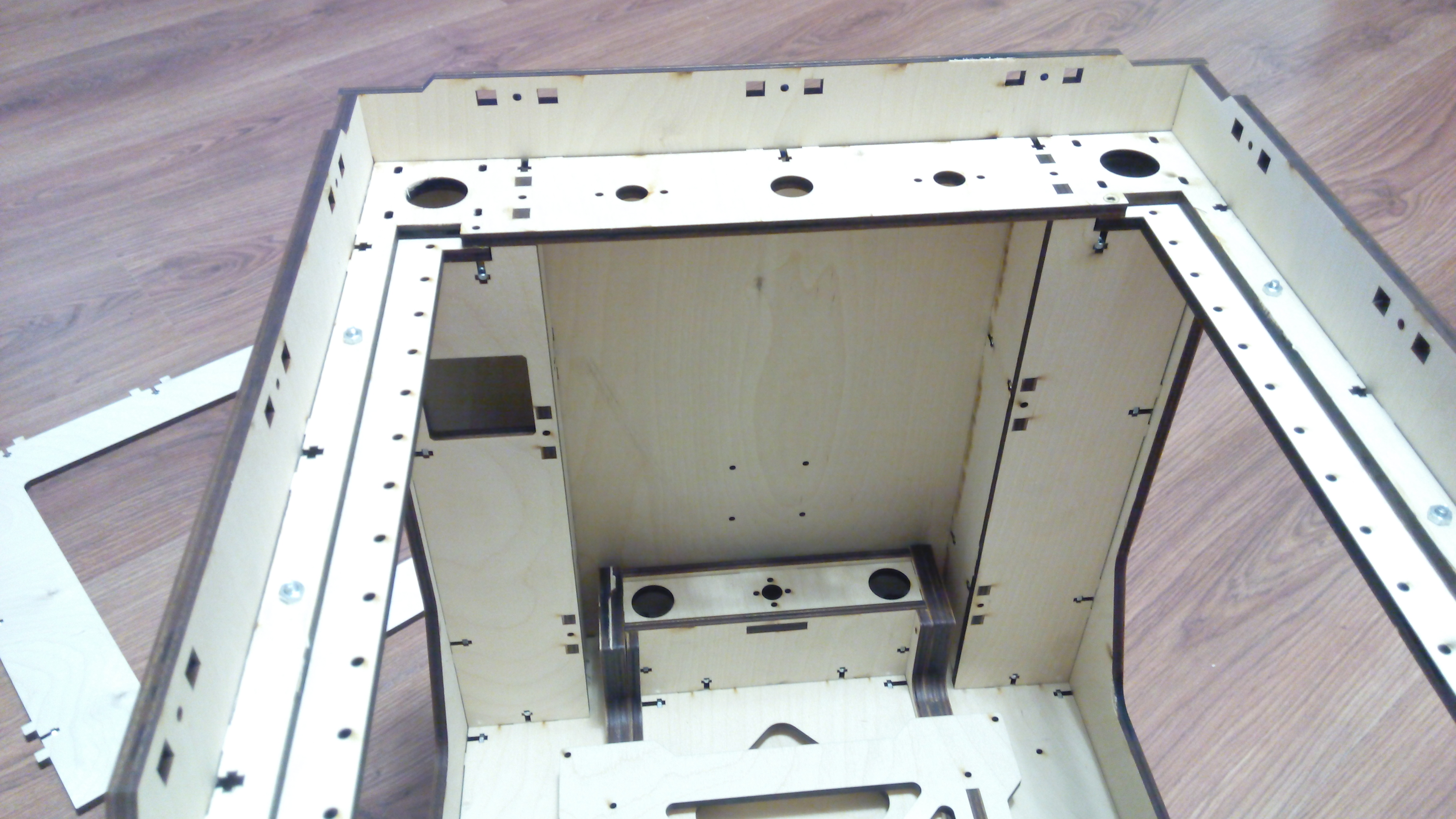

Примерно за неделю я его нарисовал. Нарезали фанеру быстро, буквально утром отправил а после обеда уже предварительная сборка, проверка всех соединений.

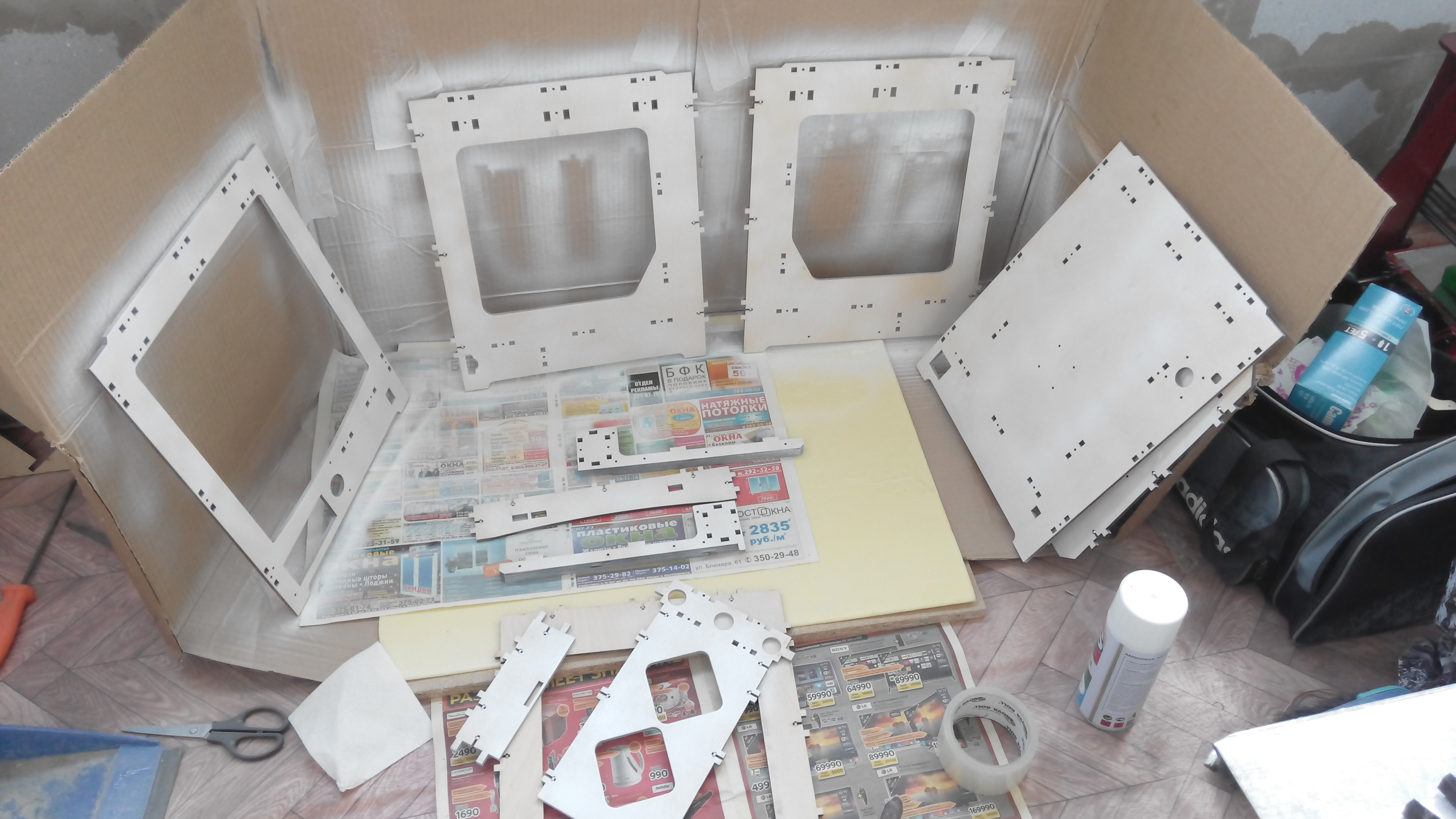

Убедившись что всё хорошо перешёл к этапу покраски. Предварительно всё обработал наждачной бумагой.

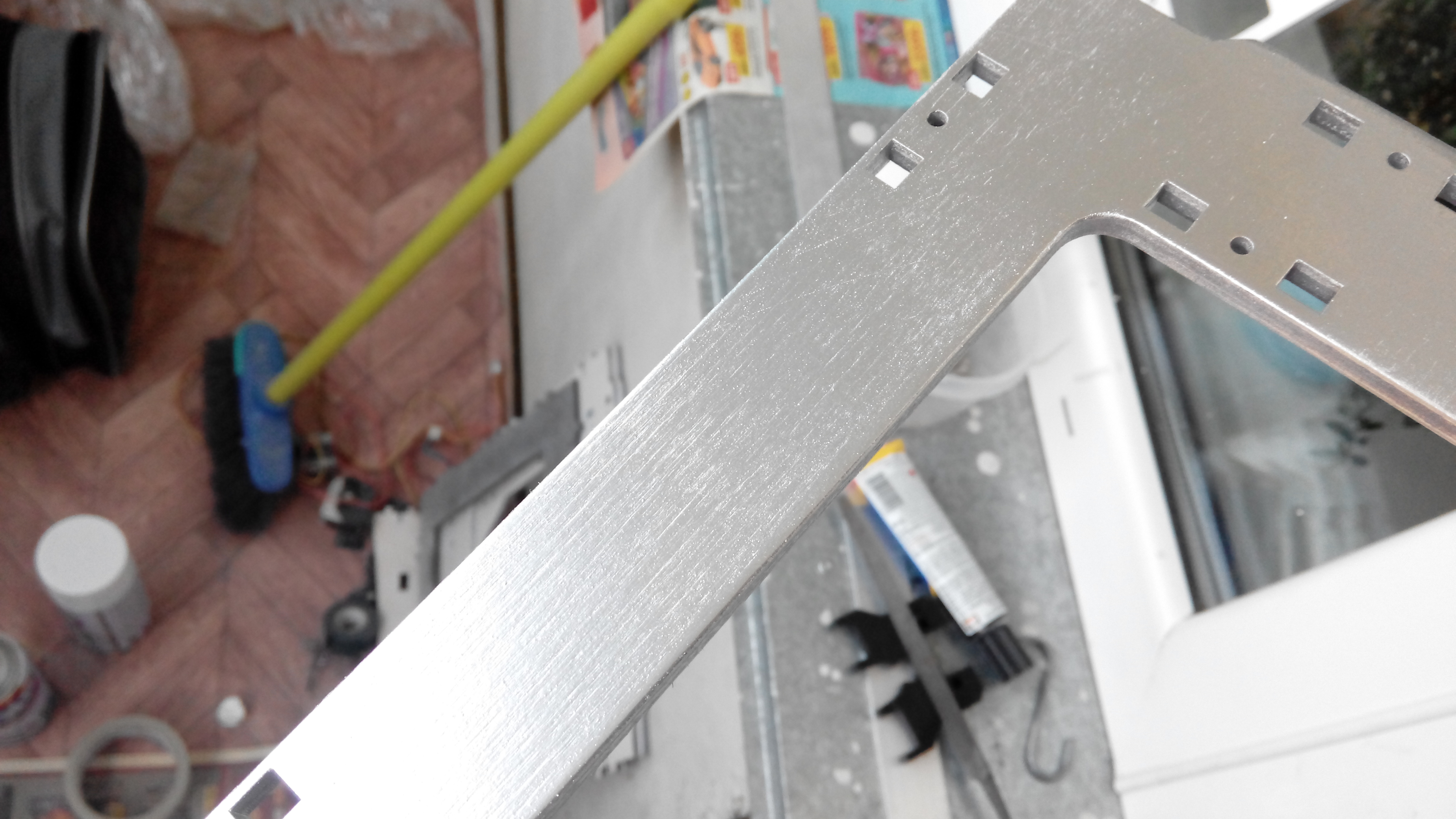

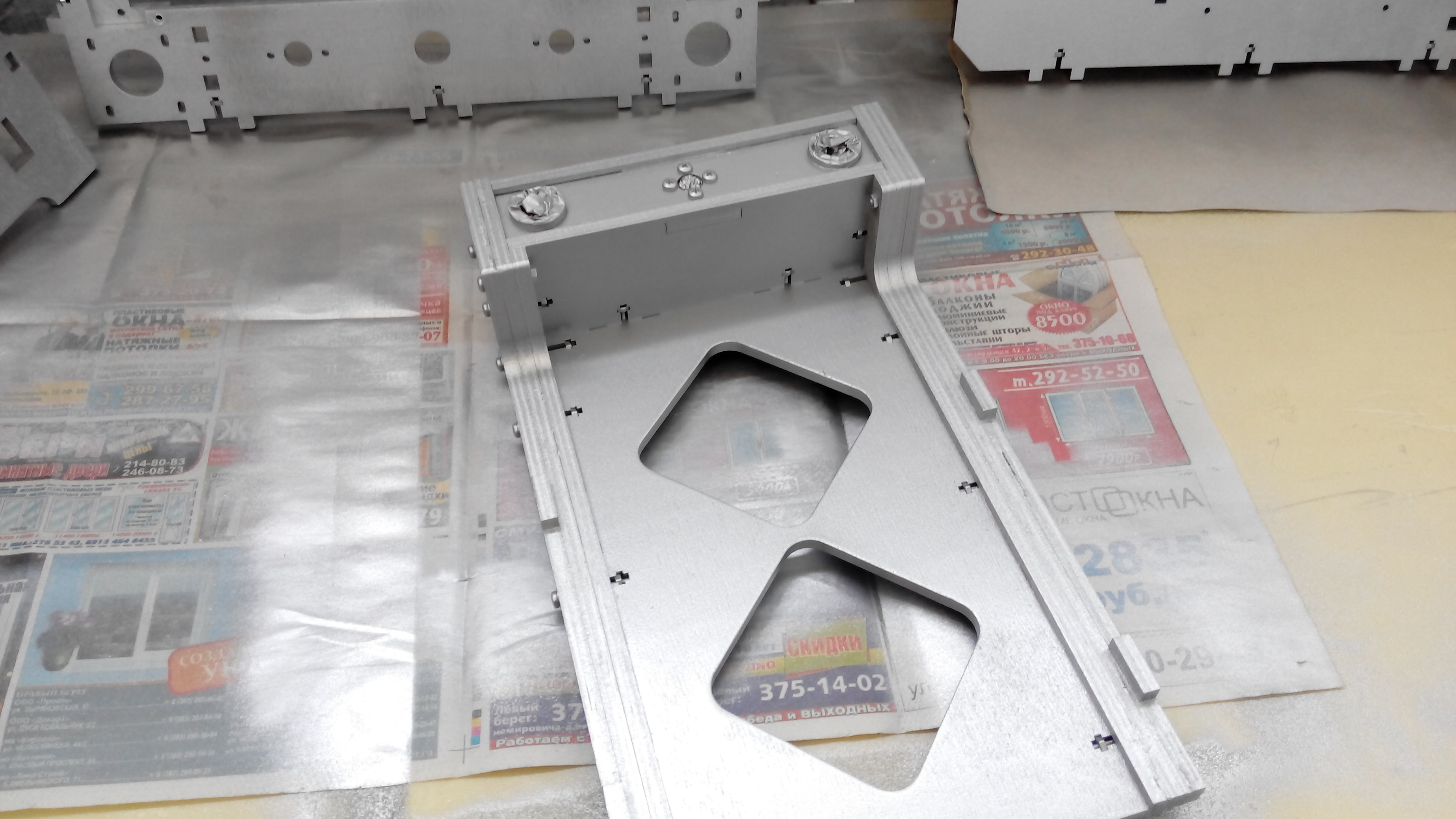

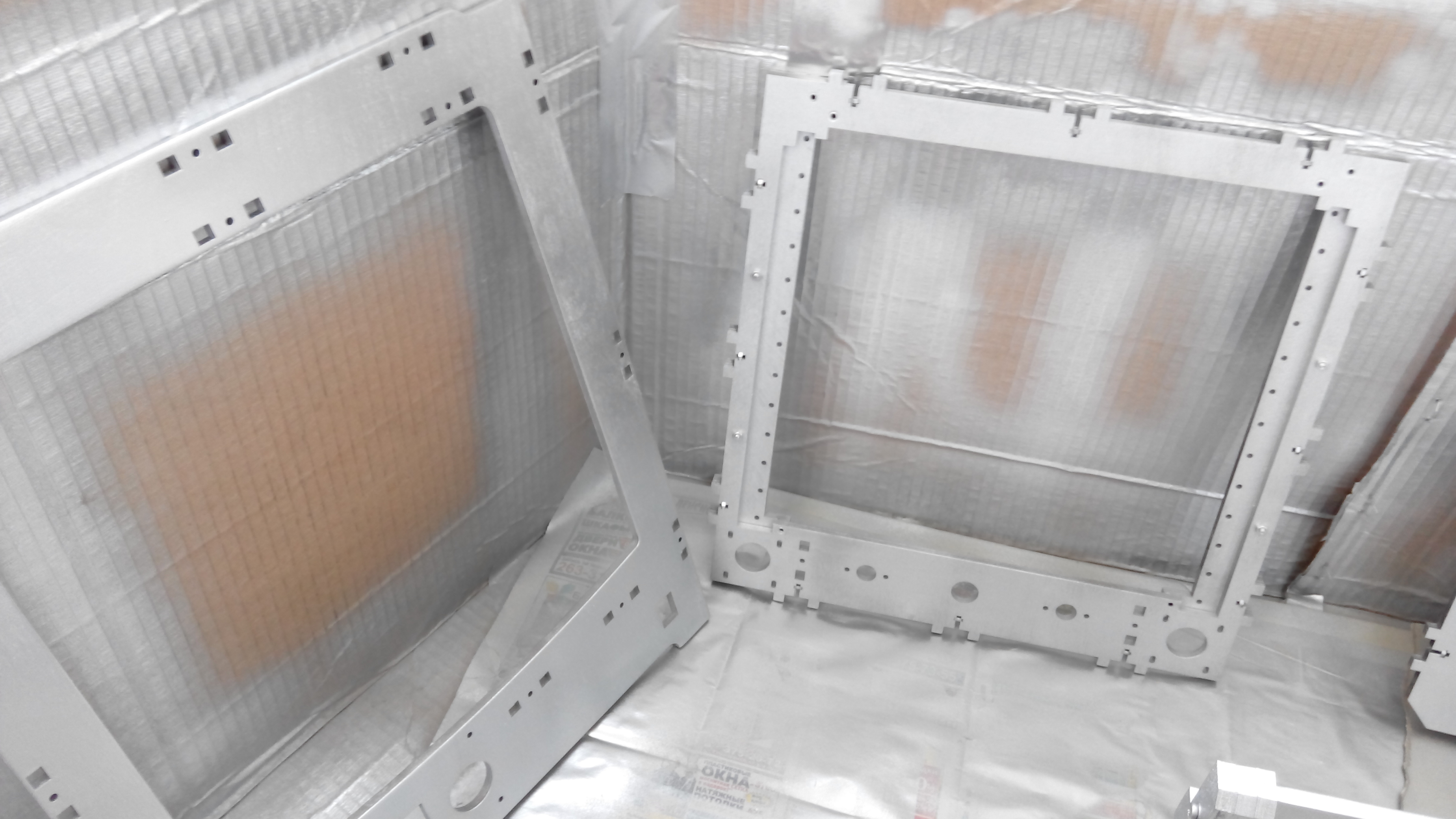

Красил в два этапа, первый это белая краска, пошла как грунт, и уже финально краска "серебристый метал".

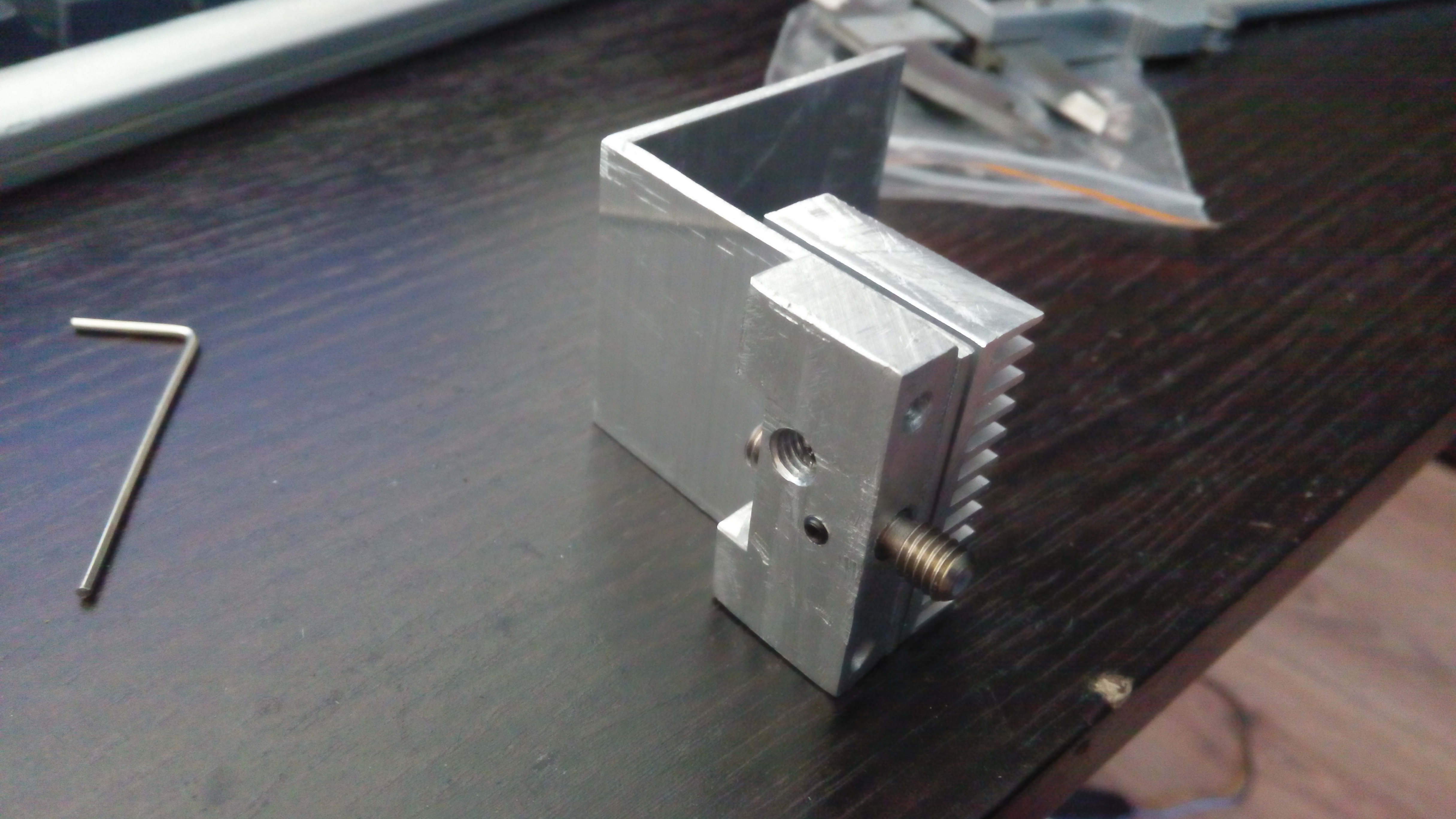

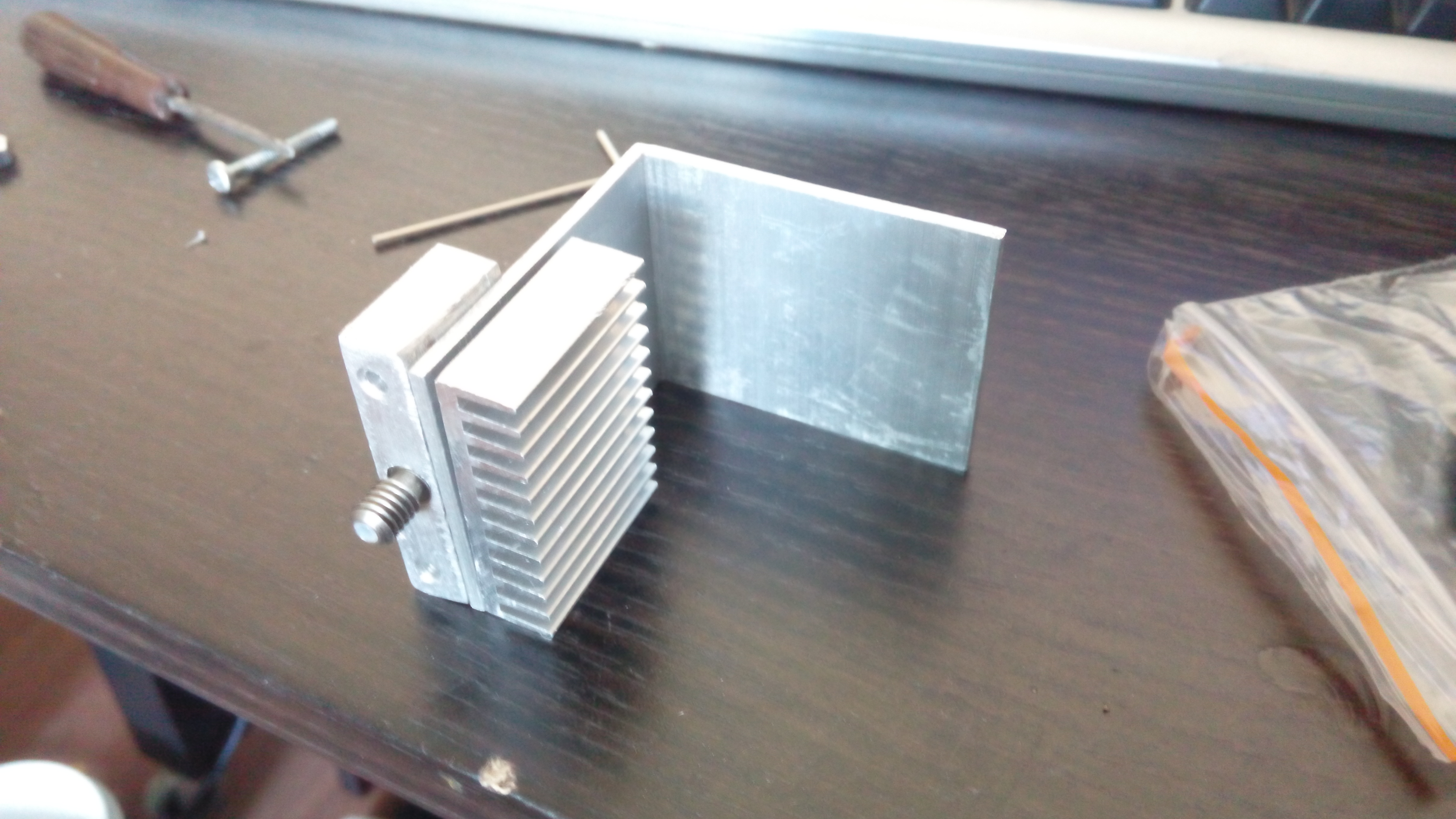

Хот энд самодельный из уголка 50х50 мм.

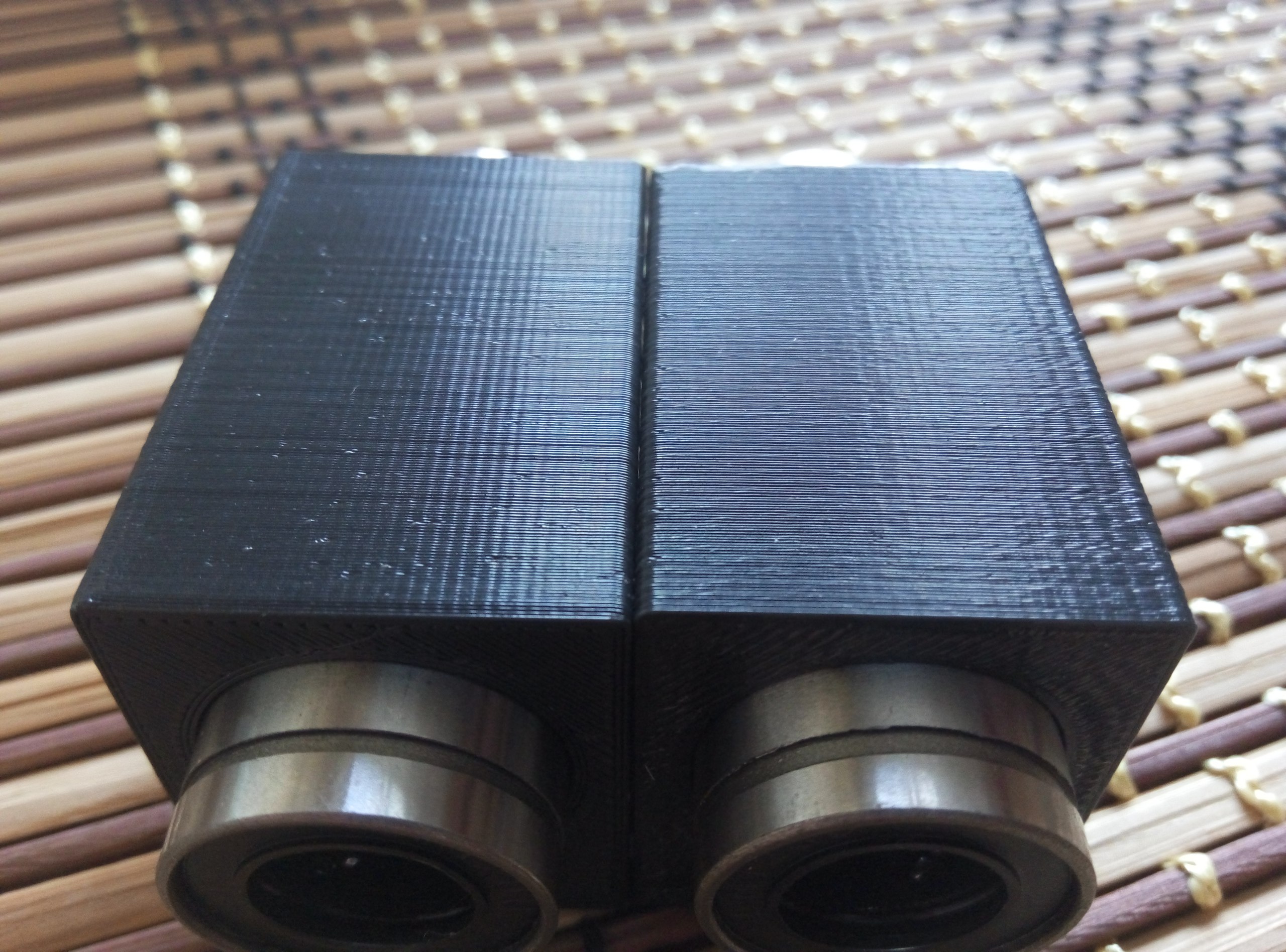

Стол на валах 12 мм. Фланцевые подшипники не стал заказывать так как были обычные линейные в наличии, напечатал для них блоки и запрессовал.

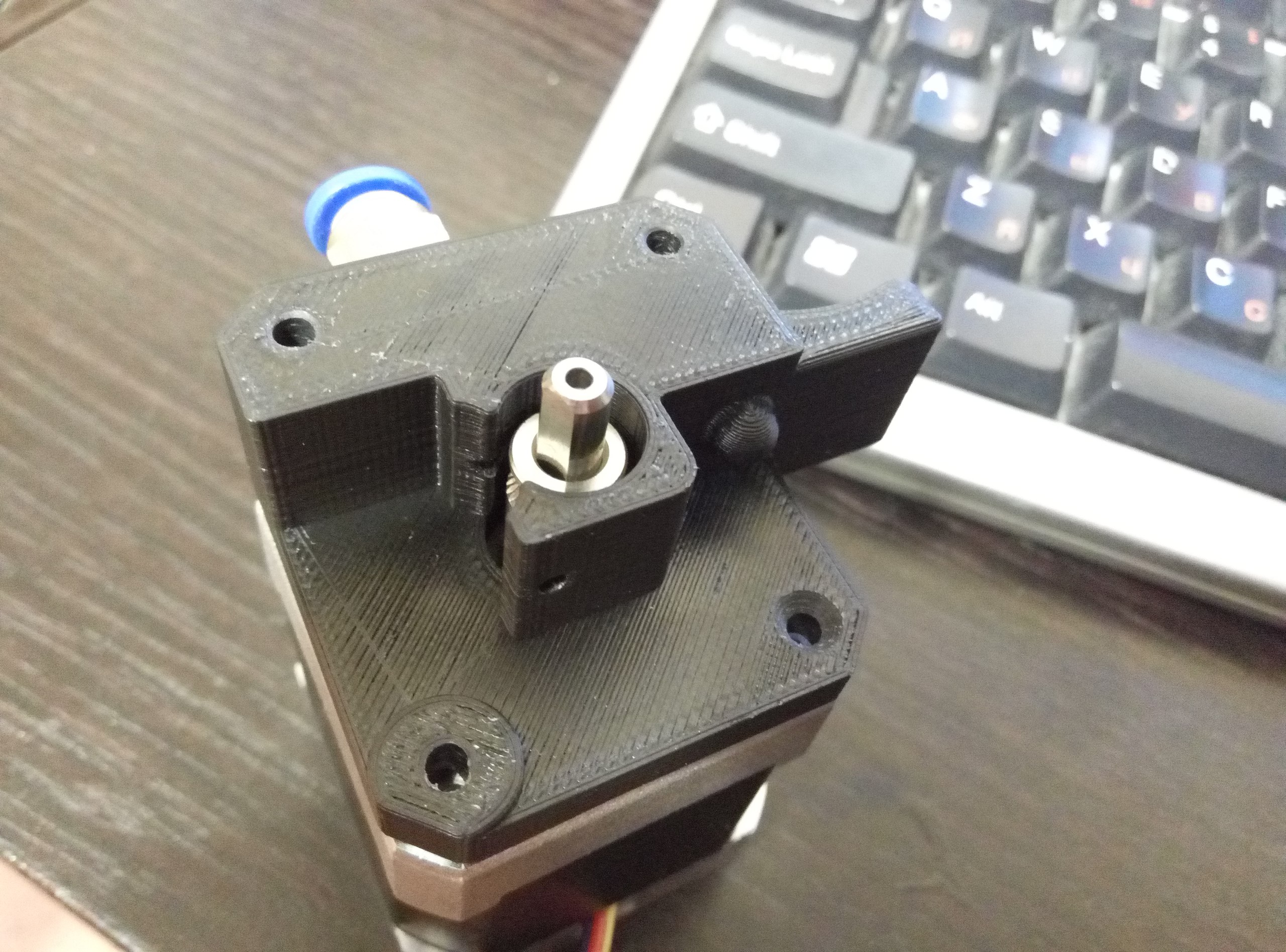

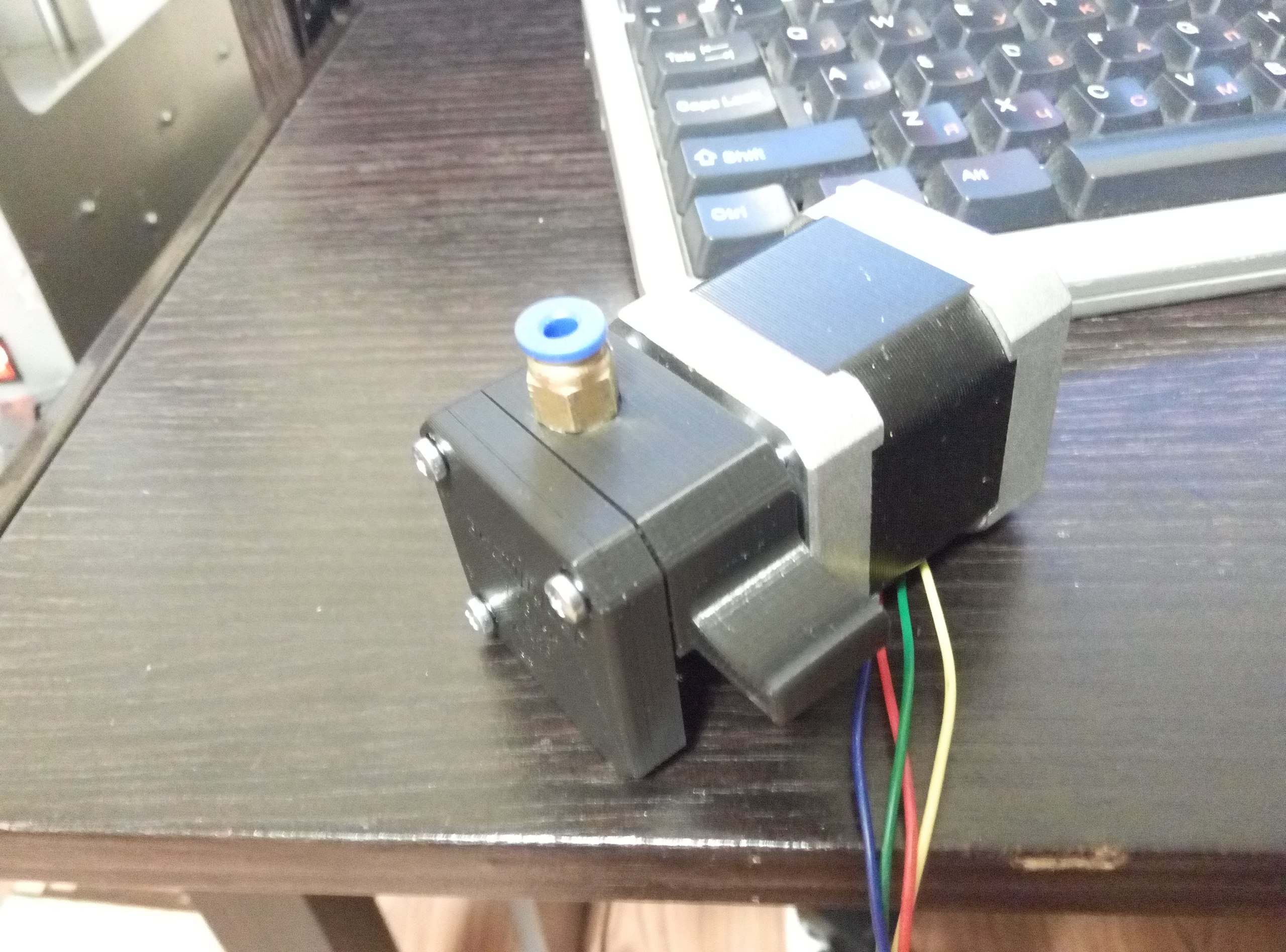

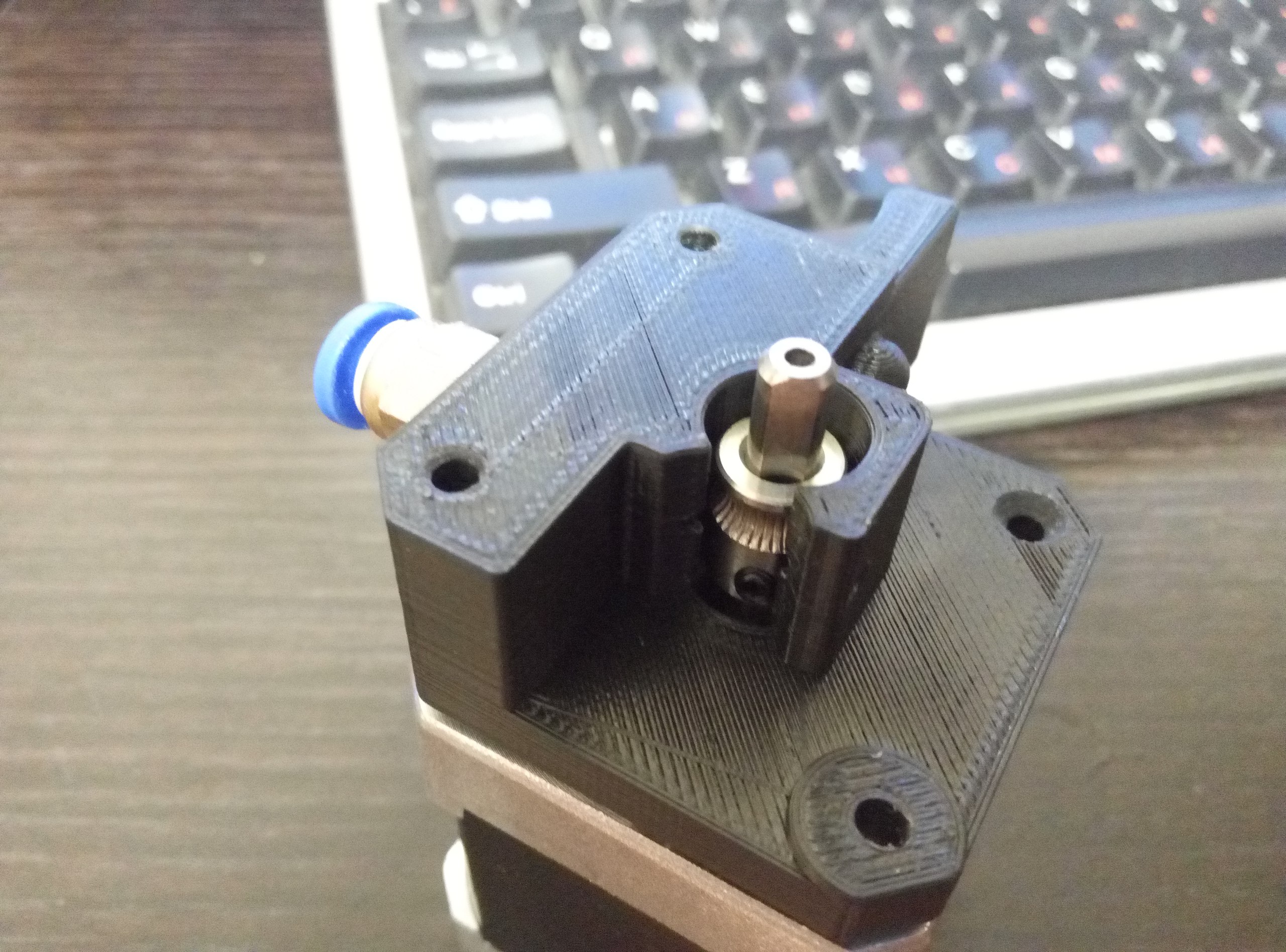

Экструдер тоже сам нарисовал так как в сети не нашёл подходящего.


В общем и всё, расписывать особо нечего. Берём всё скручиваем во едино, заливаем прошивку, калибруем стол, заправляем пластик и наслаждаемся печатью!!!!!
Последний раз редактировалось Zakatnyi 18 янв 2016, 20:31, всего редактировалось 6 раз(а).
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение abuharsky » 17 июл 2015, 23:37

цена интересная, еще есть?
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Piranha » 17 июл 2015, 23:45

Красиво! Ждем подробностей!!!
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Harh » 18 июл 2015, 00:12

Выглядит в первом приближении очень солидно. Единственное, учитывая вполне нормальную "монументальность" желательно бы было наличие второго экструдера для поддержек, хотя это пока реально не используется. Тут наши вродь собираются PVA нить за разумную деньгу производить, может быть начнет спрос появляться.

Я со своего принтера снял второй экструдер, т.к. пока умудряюсь обходиться без плотно расположенных поддержек - они нужны для объектов сложной формы, которые я пока, по-факту, не печатаю.

А так, принтер выглядит очень солидно.
Аватара пользователя
Harh

Сообщения: 827
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение ursus » 18 июл 2015, 15:52

Конечно подробности нужны! Как раз сейчас в глубоких раздумьях по поводу второго принтера. Вся основная комплектуха есть, но вот никак не решу что делать из нее.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 265
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение kick_2 » 18 июл 2015, 23:29

Фанера с серебрянкой ?
kick_2

Сообщения: 14
Зарегистрирован: 02 дек 2014, 00:49

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Vik ivv » 19 июл 2015, 08:27

Интерсно! подробности в студию
Vik ivv

Сообщения: 6
Зарегистрирован: 01 мар 2015, 16:28

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 19 июл 2015, 09:11

abuharsky писал(а):цена интересная

Такая цена сформировалась в ходе суммы цен комплектующих. Ни какой продажей не занимаюсь, собираю в своё удовольствие. Могу только помочь с корпусом.

Добавлено спустя 1 минуту 36 секунд:
kick_2 писал(а):Фанера с серебрянкой

Фанера, наждачная бумага и балончик краски под металл :D

Добавлено спустя 5 минут 18 секунд:
ursus писал(а):Вся основная комплектуха есть

В данном принтере в роли направляющих используются рельсы MGN9 L=250 мм 2 шт и L=220 1 шт. Они всего лишь в два раза дороже валов с линейными, но плюсы, это компактность, точность и простота сборки.

Добавлено спустя 3 минуты 31 секунду:
Harh писал(а):желательно бы было наличие второго экструдера для поддержек

Для установки второго экструдера всего лишь надо сделать посадочное отверстия под второй экструдер и перепечатать крепление боудена к ход энду. ставим второе сопло и вперёд. Хот энд по принципу Химера.

Добавлено спустя 2 минуты 41 секунду:
Подскажите пожалуйста, лучше в шапке дописывать или продолжать в последующих сообщениях? Всё сразу написать не успею, сами понимаете, лето)))
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение ursus » 19 июл 2015, 12:23

Zakatnyi писал(а):В данном принтере в роли направляющих используются рельсы MGN9 L=250 мм 2 шт и L=220 1 шт. Они всего лишь в два раза дороже валов с линейными, но плюсы, это компактность, точность и простота сборки.


Ну я скорее всего буду проектировать свой, но технические решения других принтеров с Z кроватью мне интересны. Не так много законченных проектов принтеров с подробными описаниями в нете. В основном либо только строиться принтер и человек выкладывает потихоньку, либо просто финальный результат. Поэтому чем больше будет подробных описаний тем лучше :)
H-Bot меня смущает повышенными требованиями к жесткости рамы. Я больше смотрю в сторону CoreXY.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 265
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 19 июл 2015, 12:34

ursus писал(а):H-Bot меня смущает повышенными требованиями к жесткости рамы. Я больше смотрю в сторону CoreXY.

Кубические принтеры одни из самых жёстки по конструкции. И ещё плюс моего корпуса то что без каких либо переделок можно поставить механику coreXY, отверстия для дополнительных роликов уже есть, просто ставим дополнительные ролики, меняем ремни и всё!

Добавлено спустя 1 минуту 40 секунд:
Рельсы дали ту необходимую жёсткость для H-bot которую не могут дать валы в той же компоновке.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Scald » 19 июл 2015, 12:34

А как рельсы? Не люфтят?
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 19 июл 2015, 12:52

Читаем форум полностью, всё написано. Люфтов нет если не превышать допустимые моменты.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение barakuda62 » 19 июл 2015, 14:36

Какая у него область печати, судя по рельсам около 150 х 180 мм ?
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 19 июл 2015, 21:46

barakuda62 писал(а):Какая у него область печати

190х200 мм.
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение barakuda62 » 19 июл 2015, 21:50

Можно компоновку лицезреть сверху !?
Printer: H-Boot cube aluminium (промежуточный вариант), Firmware: Marlin
Delta all aluminium, Firmware: Marlin
Electronics: Arduino MEGA 2560 + RAMPS 1.4
barakuda62

Сообщения: 292
Зарегистрирован: 28 дек 2014, 02:33
Откуда: Рязань
прог. языки: С#, JAVA
