3d принтер с механикой H-bot по имени "ZAV"

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 19 июл 2015, 22:00

barakuda62 писал(а):Можно компоновку лицезреть сверху

Немного терпения и всё будет :wink:
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение ursus » 20 июл 2015, 01:49

Я планирую область печати делать от 300х300 до 400х400.
А можно ссылочку на рельсы плз?
А то что то прям невкурю как можно с рельсами в 15к уложится. Смотрел цены на них - дорого шо ппц.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Scald » 20 июл 2015, 01:52

Около 50 баксов комплект будет такой как у автора. 3 рельсы и 3 каретки. Не сказал бы, что очень уж дорого.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение ursus » 20 июл 2015, 11:58

Scald писал(а):Около 50 баксов комплект будет такой как у автора. 3 рельсы и 3 каретки. Не сказал бы, что очень уж дорого.


Дайте ссылку. По нашим магазам я смотрел, только рельса одна на 360 выходит 900 рублей примерно.
ZAV MAX Pro V1. ZAV mini.
ursus

Сообщения: 267
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Scald » 20 июл 2015, 12:33

http://www.aliexpress.com/item/Free-shi ... 97519.html
Вот это тот лот, что я покупал себе.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Diffid » 20 июл 2015, 17:45

Scald писал(а):http://www.aliexpress.com/item/Free-shipping-for-9mm-Linear-Guide-MGN9-L-300mm-linear-rail-way-MGN9C-H-Long-linear/1901997519.html
Вот это тот лот, что я покупал себе.

И как ощущения? Катается свободно? Не люфтит?
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 20 июл 2015, 18:47

ursus писал(а):Я планирую область печати делать 300х300

Самый оптимальный вариант, даже мой корпус можно увеличить до такого размера без потери жесткости. Больше уже не уверен:(
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Scald » 20 июл 2015, 20:03

Diffid писал(а):И как ощущения? Катается свободно? Не люфтит?


Неоднозначные :) Катается свободно, но на одной рельсе есть люфт небольшой (хз как объяснить направление... как крен у самолета в общем). Это на оси, где экструдер ездит, хотя из-за особенностей конструкции он не заметен совсем. Думаю 2 каретки надо было брать на эту ось. И крепление надежнее было бы, и люфт компенсировать можно.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Iro4ka » 30 июл 2015, 20:44

А скажите, пожалуйста, кинематика H-Bot обязательно должна быть квадратной (т.е. X=Y)?
Последний раз редактировалось Iro4ka 10 сен 2015, 15:32, всего редактировалось 2 раз(а).
Iro4ka

Сообщения: 8
Зарегистрирован: 30 июл 2015, 20:24

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Myp » 30 июл 2015, 22:33

просто надо правильно указать максимальный ход по осям.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Iro4ka » 30 июл 2015, 22:53

Извиняюсь за назойливость, но в моём понимании максимальный ход по осям и расстояние между роликами это совсем не одно и то же.
Последний раз редактировалось Iro4ka 10 сен 2015, 15:34, всего редактировалось 1 раз.
Iro4ka

Сообщения: 8
Зарегистрирован: 30 июл 2015, 20:24

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 30 июл 2015, 22:56

Iro4ka писал(а):Или в прошивке Марлин можно где-то настроить размеры XY

Конечно не обязательно, размеры делаем как вам хочется(в разумных пределах).

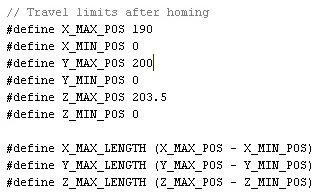

Размеры области задаются в прошивке, пример моего указан на картинке.
Вложения
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Iro4ka » 30 июл 2015, 23:23

Ух ты, а у меня в прошивке нет X_MAX_LENGHT. Это расстояние между чем и чем?
Последний раз редактировалось Iro4ka 10 сен 2015, 15:33, всего редактировалось 1 раз.
Iro4ka

Сообщения: 8
Зарегистрирован: 30 июл 2015, 20:24

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Zakatnyi » 30 июл 2015, 23:32

Iro4ka писал(а):Хотелось бы перед проектированием корпуса и всей механики точно знать, будет ли нормально работать не квадратный вариант.

Ни какой тут зависимости нету!!! Любой стол можно задать. Прошивка стандартная ни чего специфичного в отличии от Дельты. Просто нужно разкоментировать строчку "coreXY". Шаги и всё остальное как в классической схеме!
Zakatnyi

Сообщения: 101
Зарегистрирован: 27 апр 2014, 10:36
Откуда: Новосибирск

Re: 3d принтер с механикой H-bot по имени "ZAV"

Сообщение Iro4ka » 31 июл 2015, 00:01

Спасибо!
Последний раз редактировалось Iro4ka 10 сен 2015, 15:33, всего редактировалось 2 раз(а).
Iro4ka

Сообщения: 8
Зарегистрирован: 30 июл 2015, 20:24
