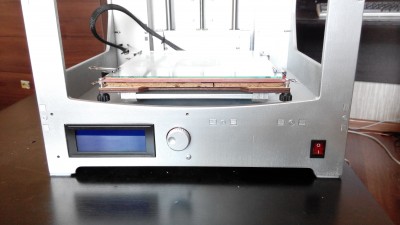

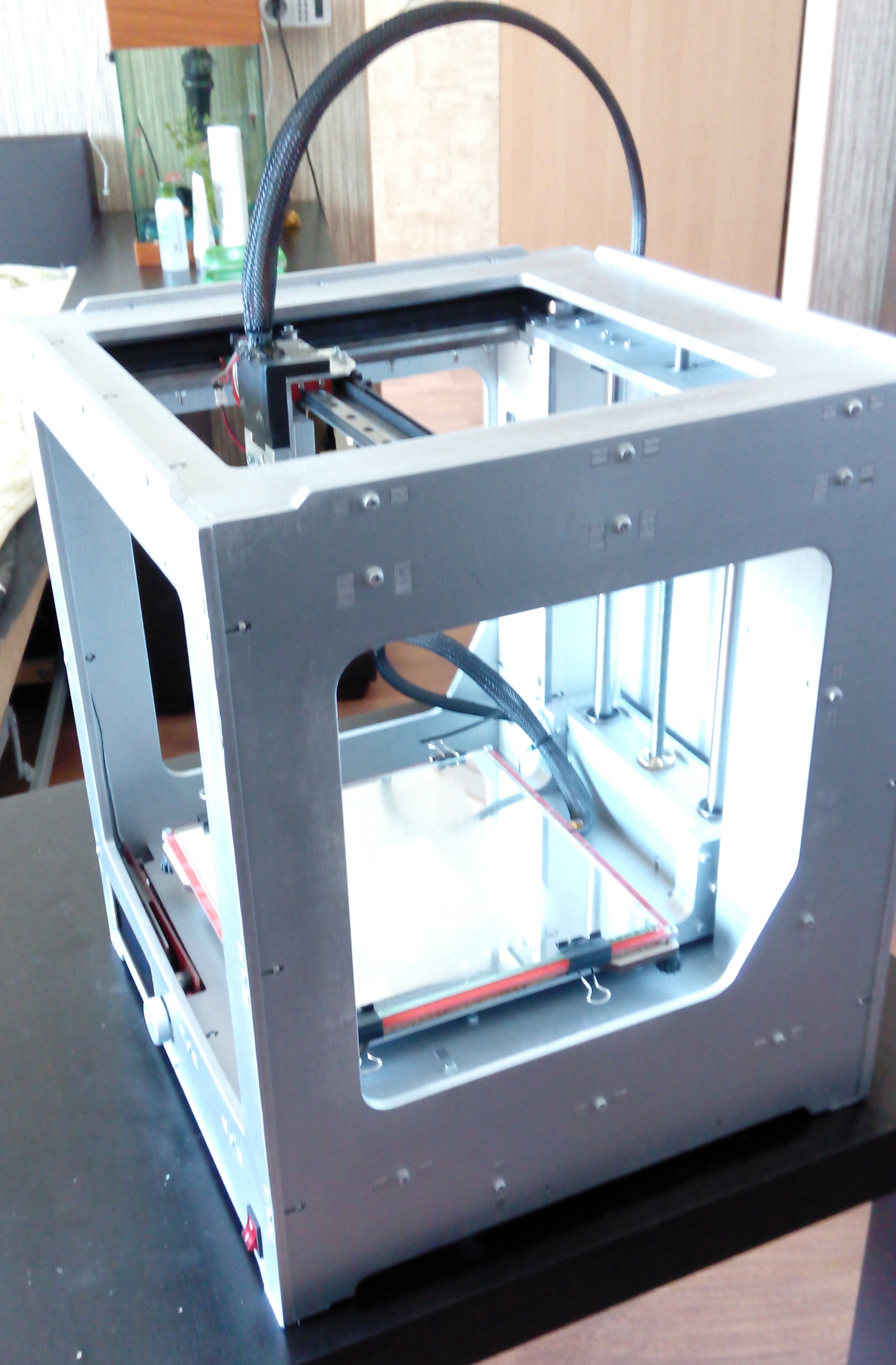

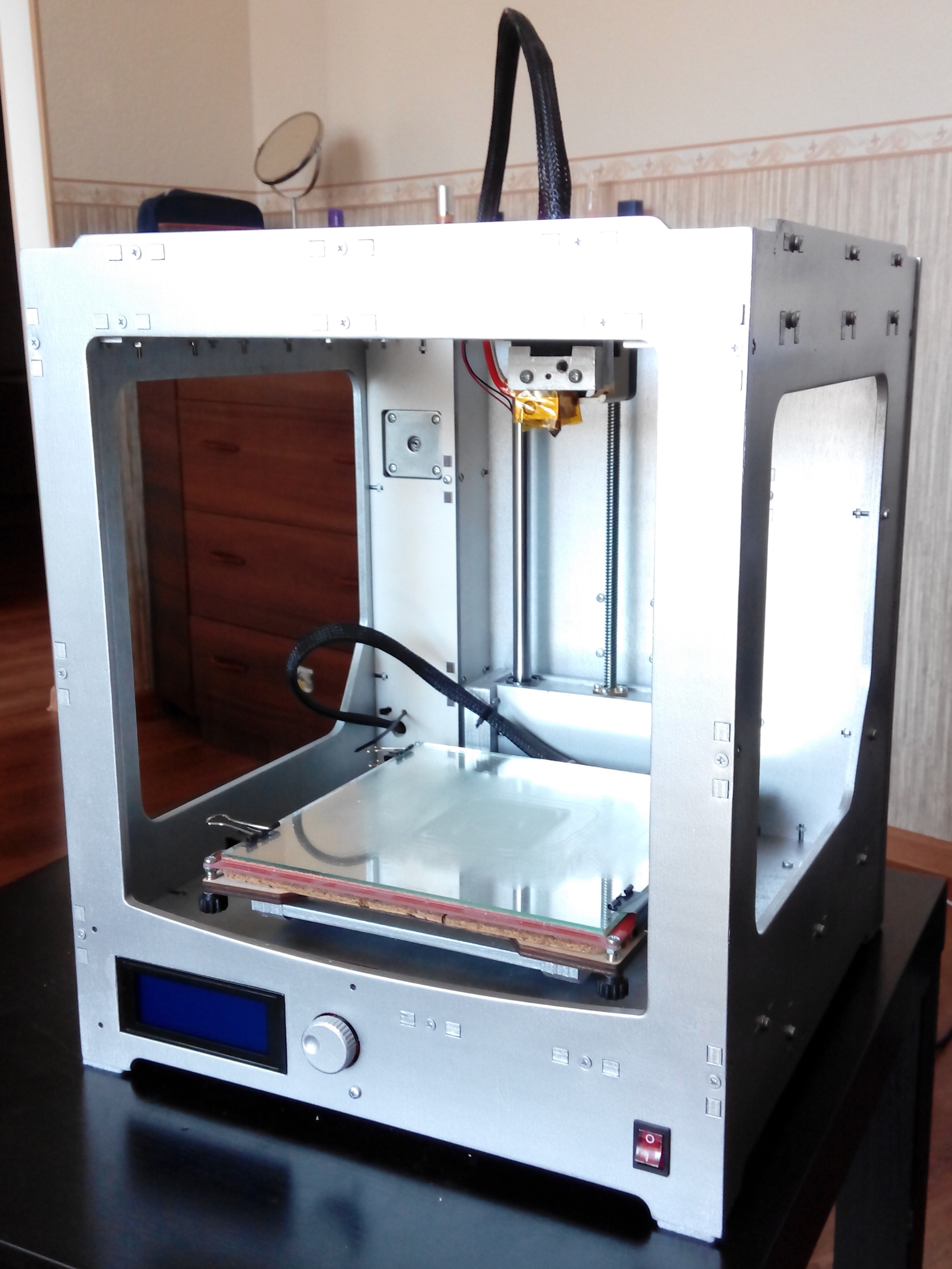

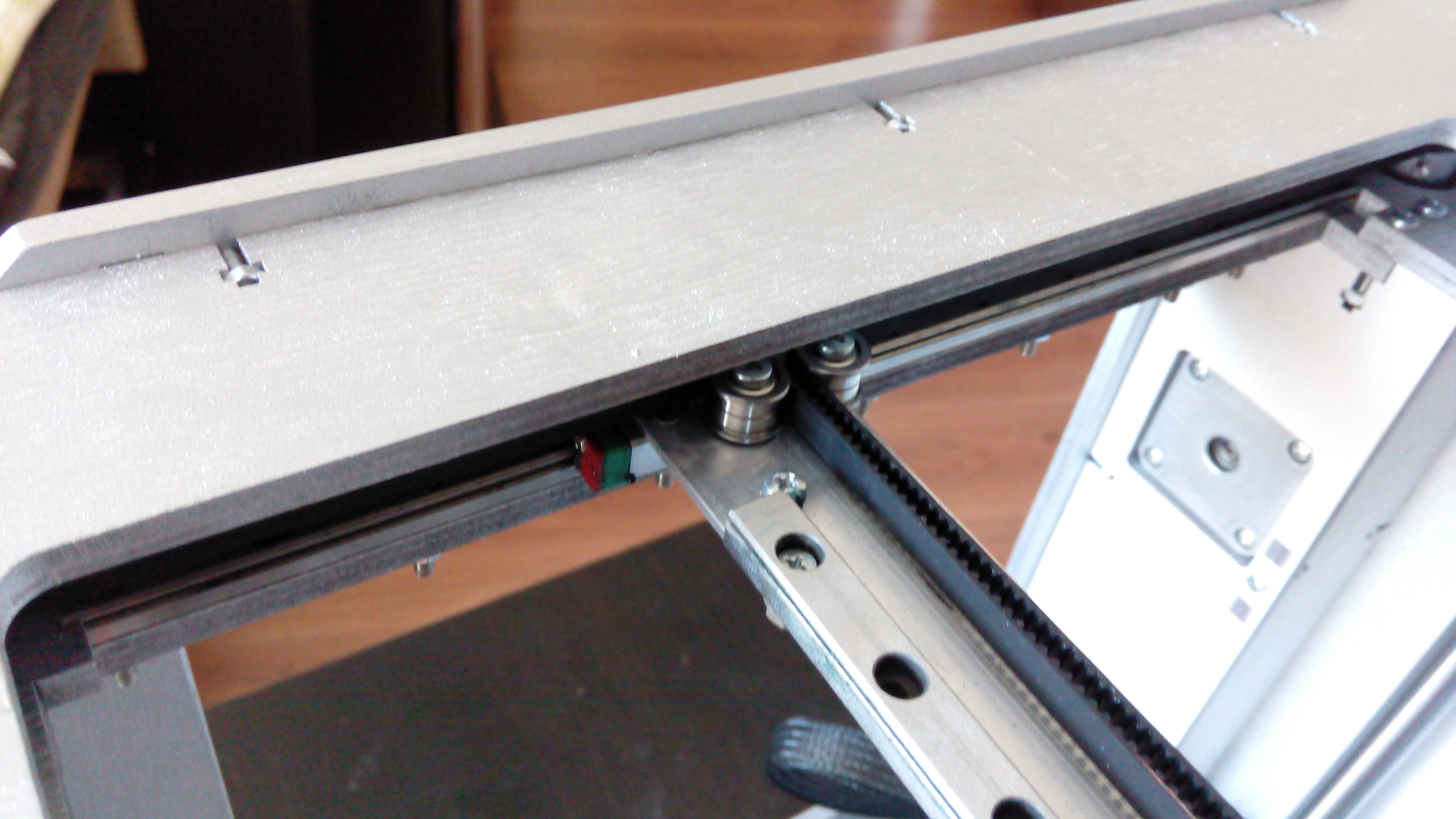

А дальше смотрим и любуемся принтером!!!


Добавлено спустя 4 минуты 15 секунд:
К сожалению я не знаю как правильно разместить фото чтоб было компактно, так что как есть((((

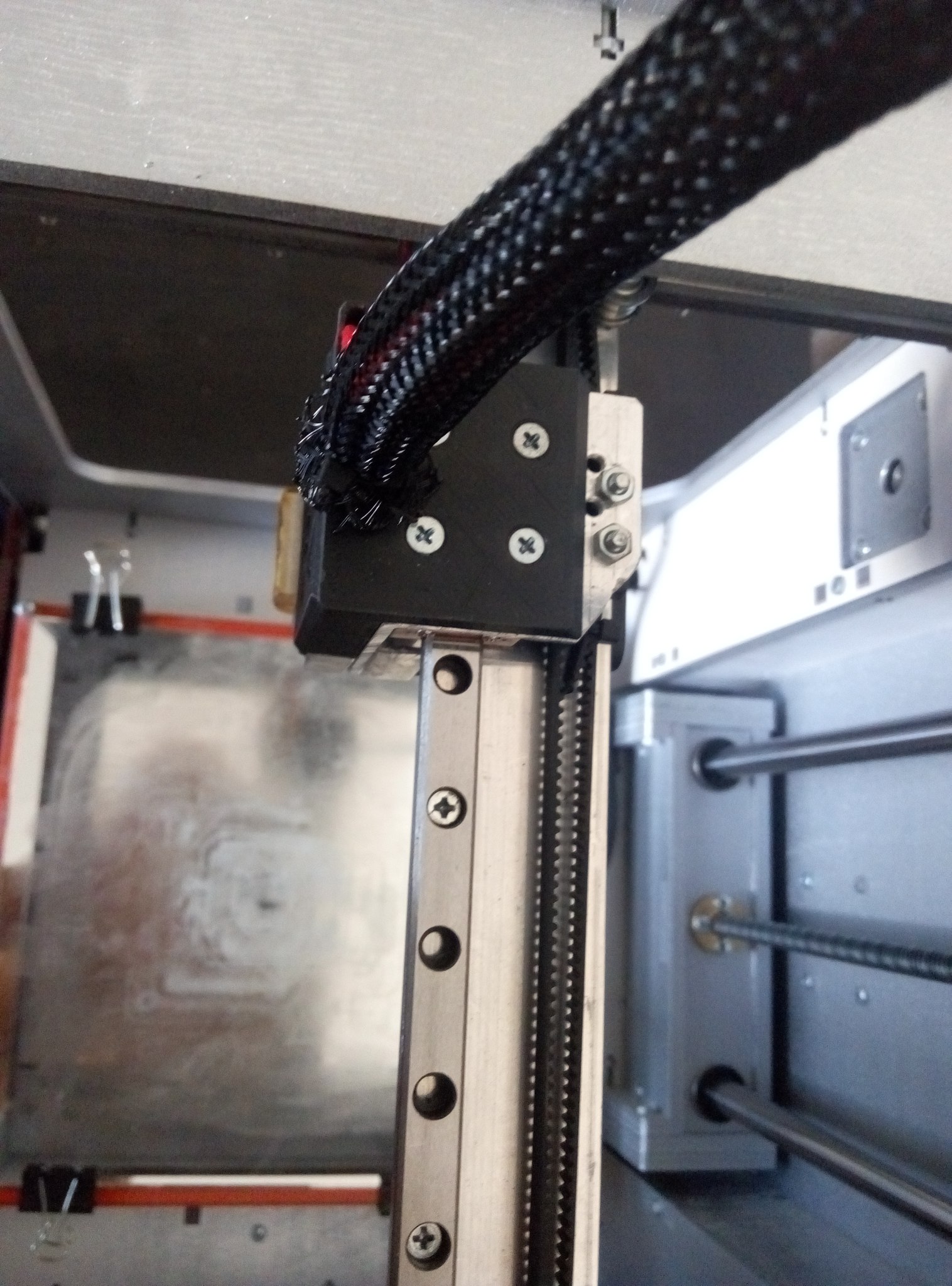

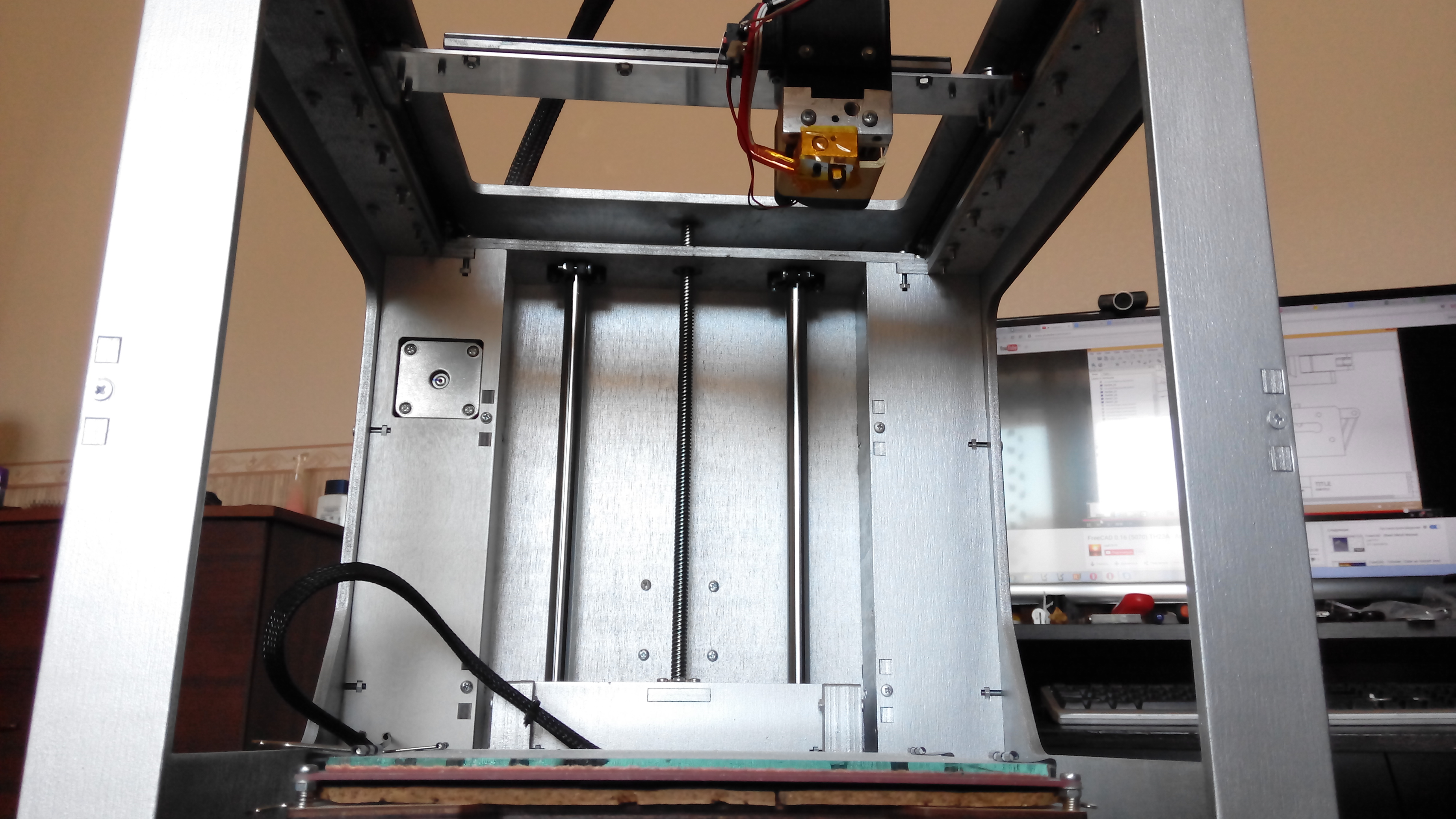

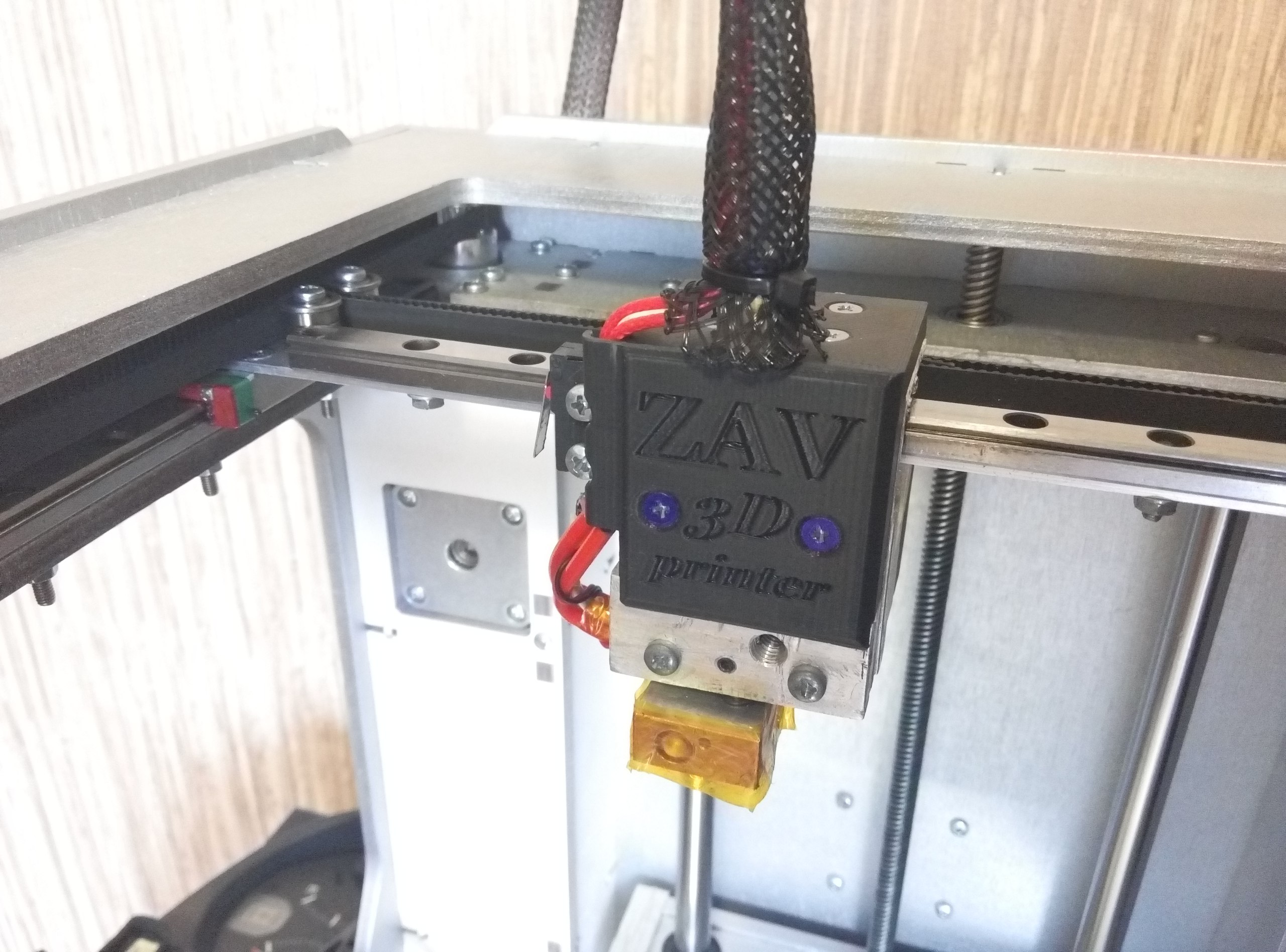

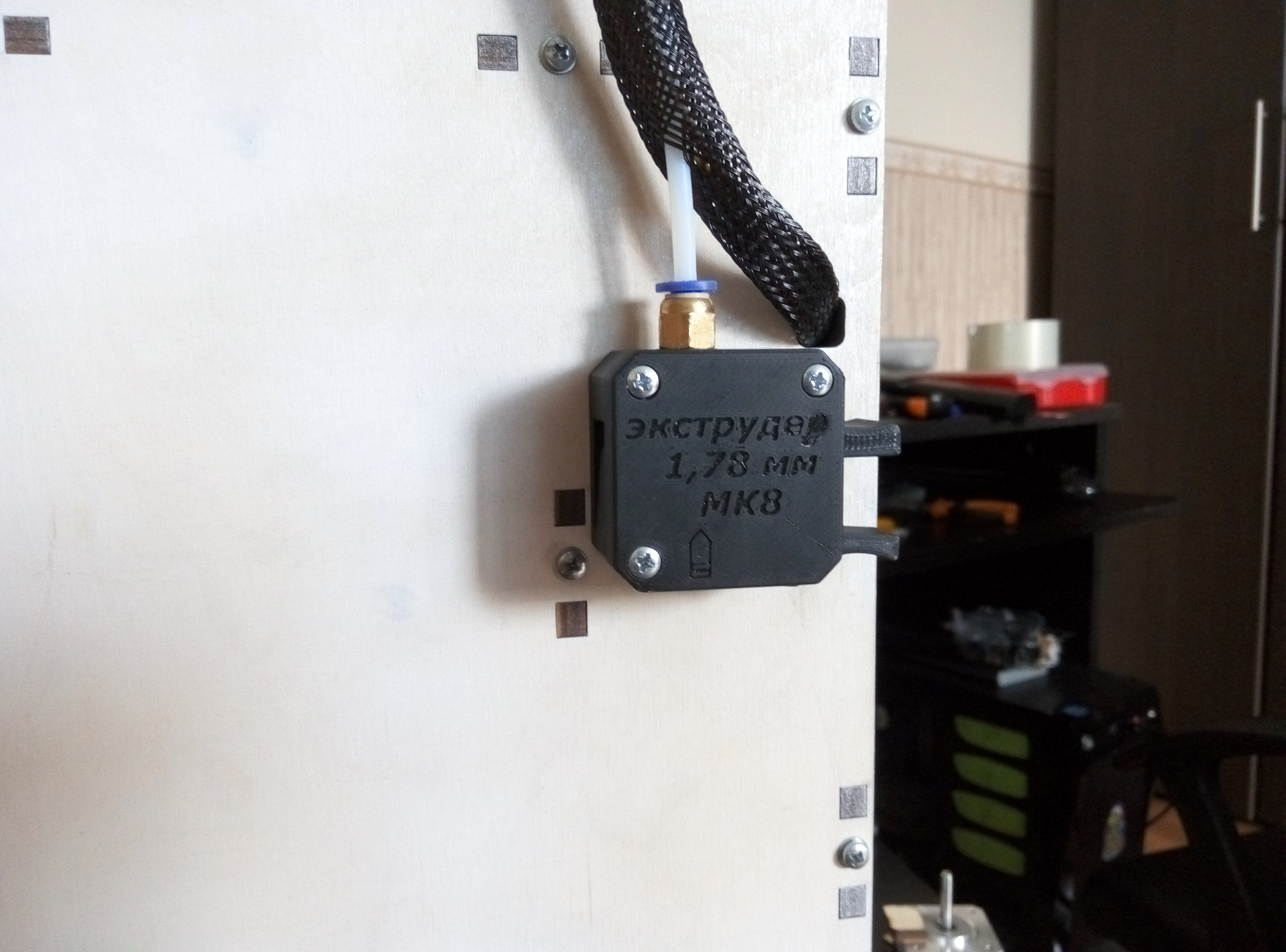

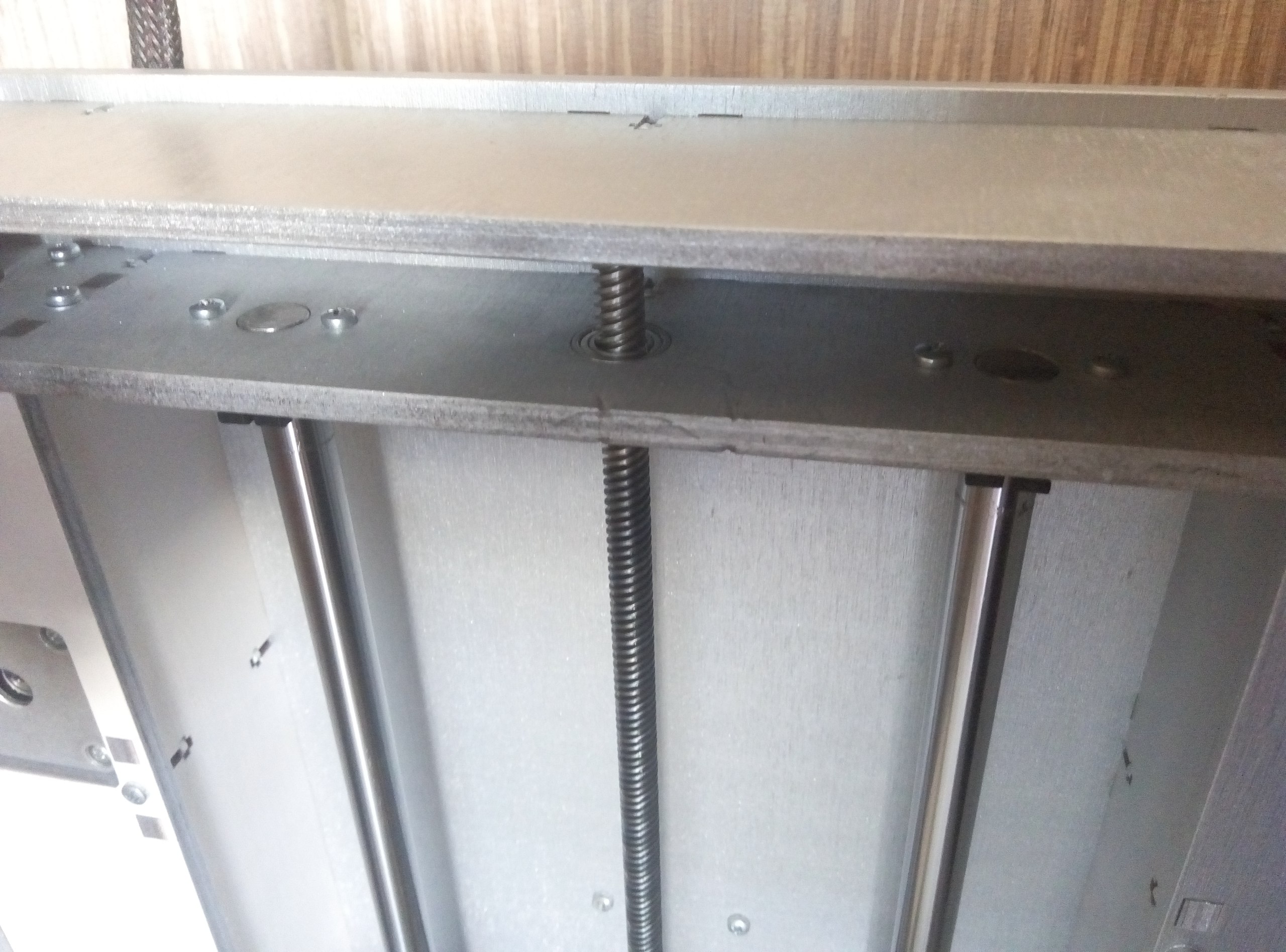

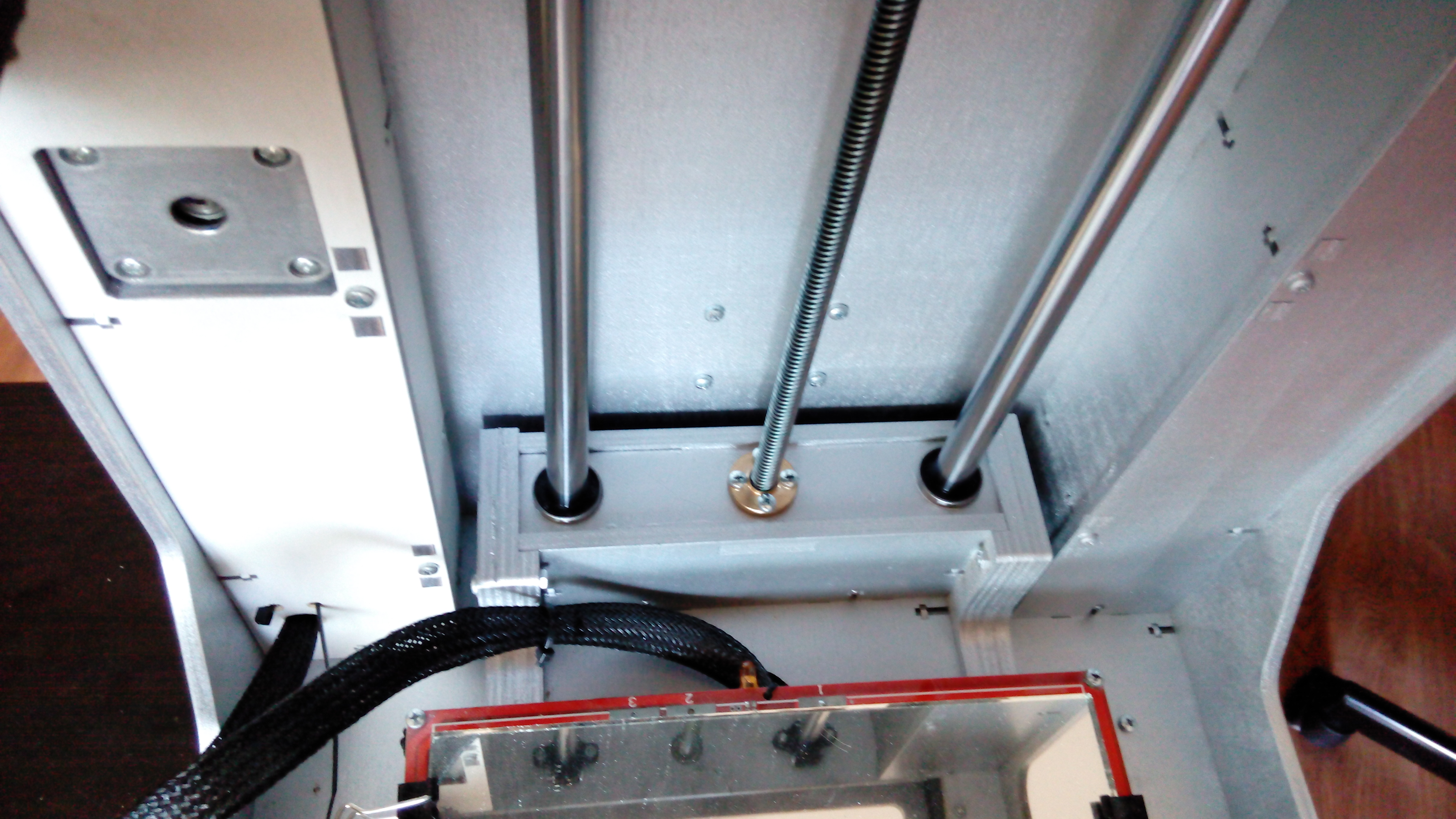

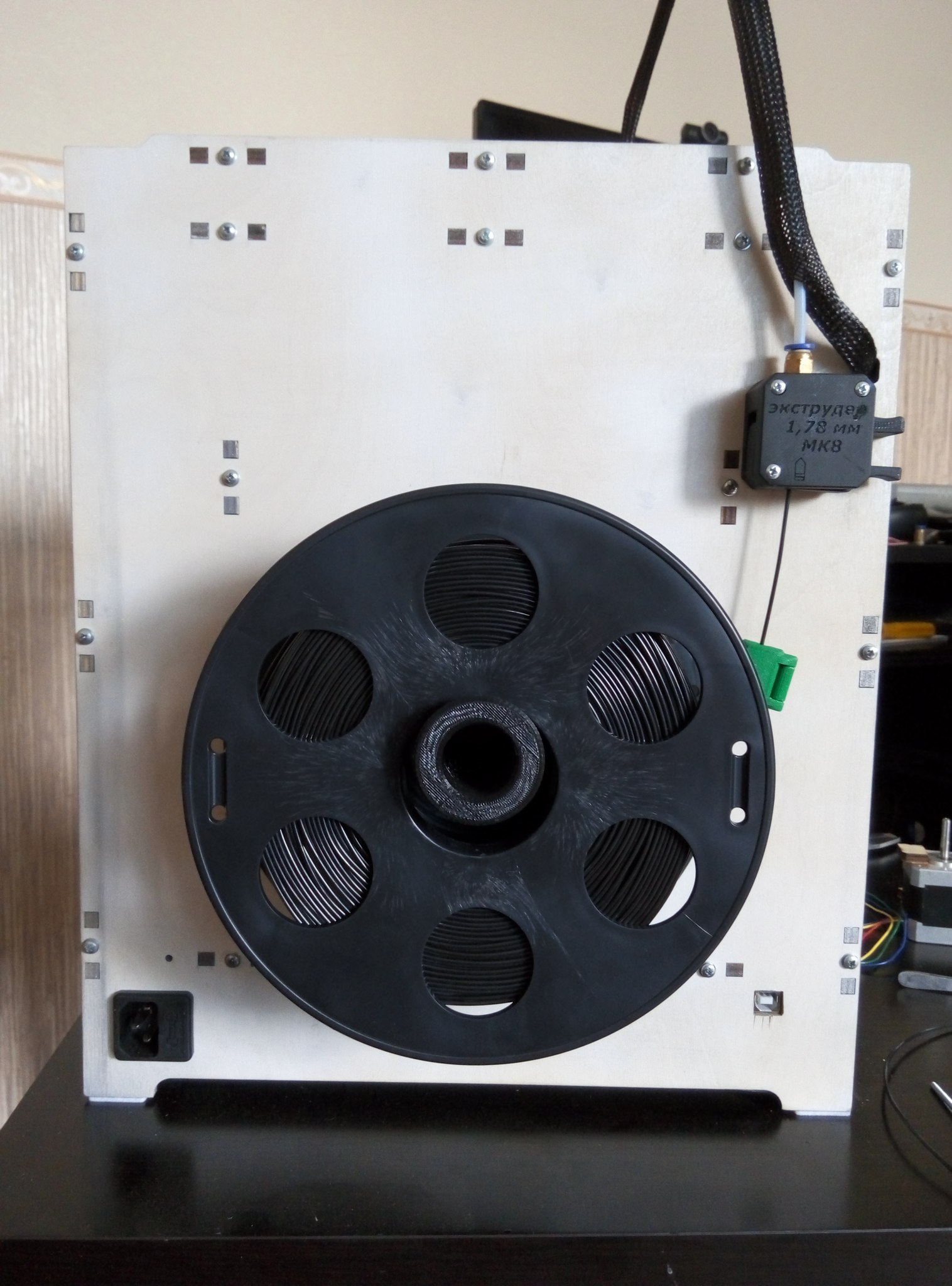

И ещё пару фото.

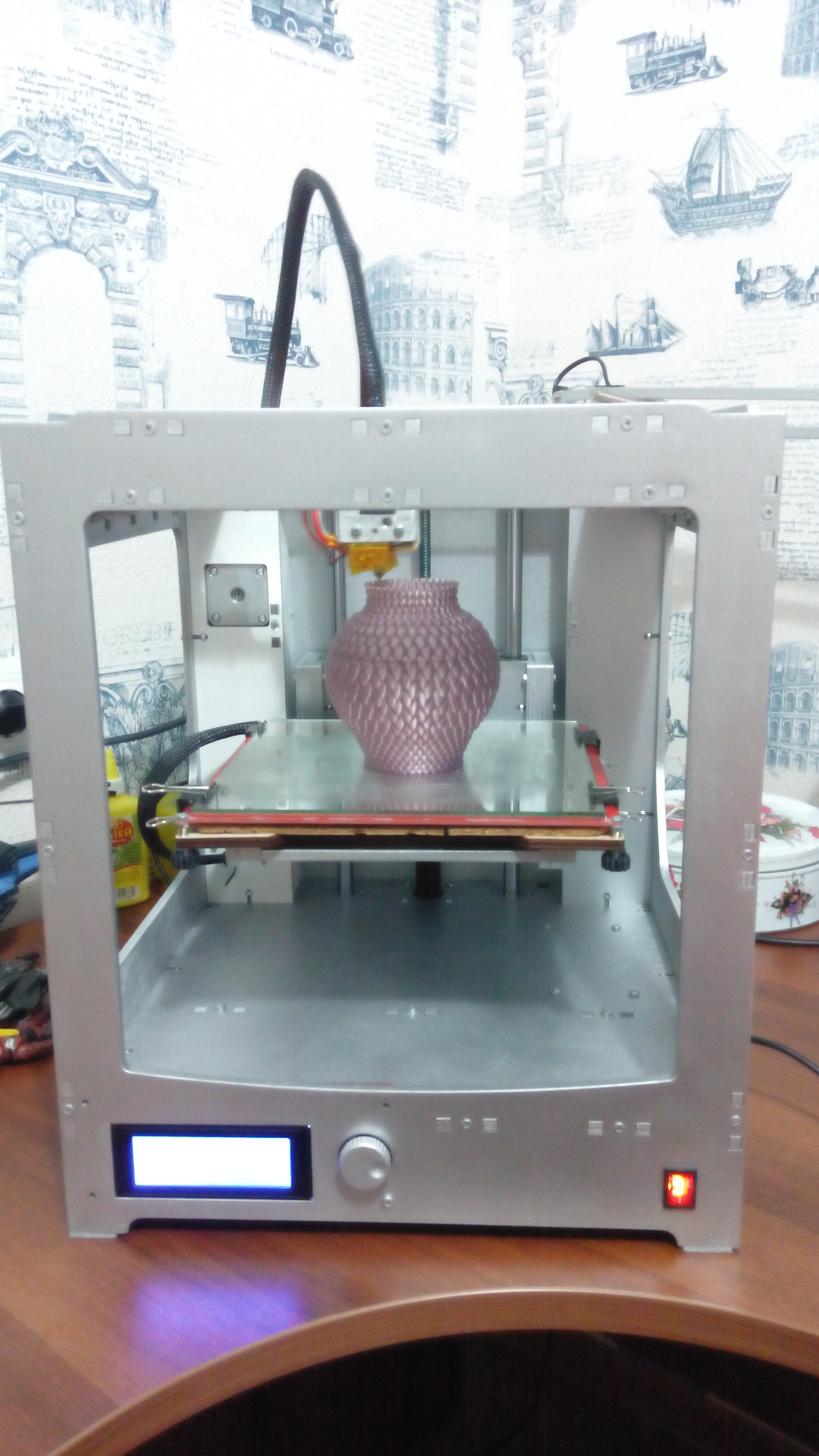

Принтера в работе

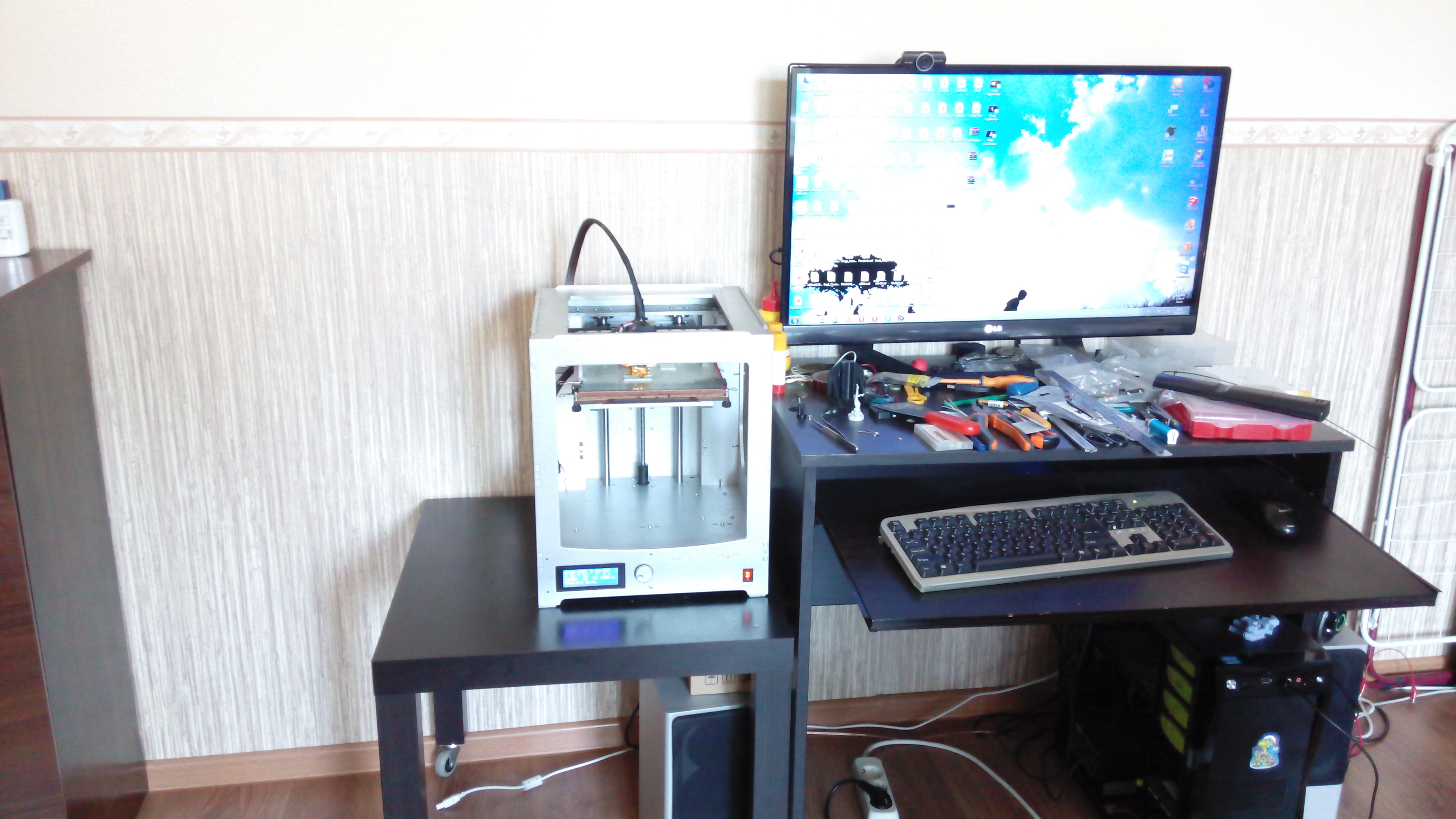

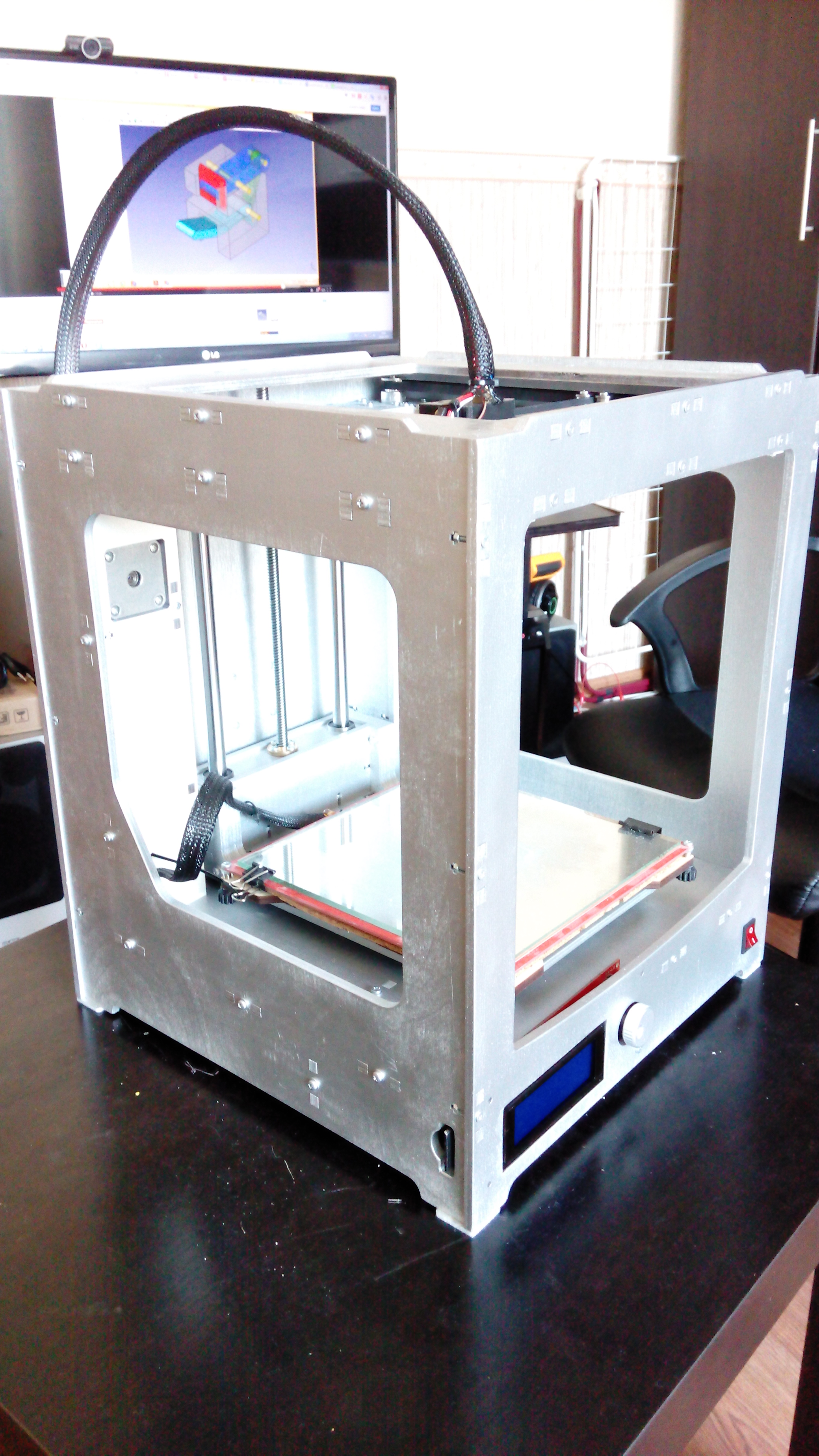

Принтер занял своё рабочее положение!


Добавлено спустя 24 минуты 57 секунд:
Точный расчёт себестоимости принтера приводить не буду, отмечу лишь наиболее дорогостоящие комплектующие.

Рельсы 3 штуки. Длинную обрезал до нужного размера. 2370 руб.
http://ru.aliexpress.com/item/Free-ship ... 04779.html
http://ru.aliexpress.com/item/Free-ship ... 90998.html

Моторы брал по 700 руб за штуку в России, итого 2800 руб. Но можно и в Китае.
http://s.click.aliexpress.com/e/yZbE2bM Такие ещё покупал за 2400 руб ((((

БП 12в 360Вт. 1400 руб.
http://led-sib.ru/bloki-pitaniya-drajve ... etail.html

Валы 12 мм.570 руб
http://nioz.ru/index.php/вал-линейного-перемещения-ø12мм-detail Тут же трубку для боудена.

Дисплей, Мега, Ramps, драйвера примерно 1600 руб.

Ремень и шпули. 200 руб
http://ru.aliexpress.com/item/Free-Ship ... 38772.html

Винт трапецеидальный. 1000 руб за два штуки с гайками (один в запас пошёл)
http://ru.aliexpress.com/item/2sets-Rep ... 32346.html

Фланцевые подшипники с запасом))) 500 руб.
http://ru.aliexpress.com/item/3D-printe ... 76085.html

Корпус из фанеры с доставкой примерно 2000 руб.

Вот примерный список, думаю каждый сможет подсчитать и прикинуть во сколько обойдётся такая игрушка.

Добавлено спустя 19 минут 20 секунд:

Iro4ka писал(а):Значит будем делать H-Bot.
Все три каретки разные.
Двигается с небольшими закусами при смене направления.

-В моём принтере из H-bot легко можно сделать CoreXY, отверстия под дополнительные ролики уже предусмотрены.
-То что все каретки разные это очень странно((( И меня все одинаковые.
-Могу предположить что рельсы комплектовали из разных партий((( и тут сложно предположить чего ожидать. Как вариант поменять местами каретки на рельсах. А ещё помазать.
Желательно покупать в проверенных местах. И в случае дефекта обращаться к продавцу с претензией!

Iro4ka писал(а):Спасибо! Значит будем делать H-Bot.

Кстати, нам уже пришли такие же китайские рельсы с каретками MGN9H. Все три каретки разные - одна совсем слабая (почти болтается), вторая нормальная, третья пережата и двигается с небольшими закусами при смене направления. Нет мыслей, как бы исправить эти баги? В Хивинах, вроде бы, шарики разного диаметра используются для регулировки преднатяга, а тут вряд ли такое есть. Может немного полирнуть пазы на рельсинах мелкой шкуркой?

ЗЫ. Вроде бы немного помогает полировка канавок на рельсе алмазной пилкой для ногтей.

А как она себя ведет, если придавить ее слегка? У меня что-то подобное было, если каретку просто двигать, без вертикального прижима. На принтере же все нормально ездит.

Zakatnyi писал(а):А дальше смотрим и любуемся принтером!!!

Классный принтер!

Шикарный принтер получился. Чертежи бы

А можно такой корпус из ламинированной МДФ вырезать, чтобы не шкурить и не красить? И надо бы ещё в него стёкла вставить и прозрачную верхнюю крышку склеить.

Iro4ka писал(а):А можно такой корпус из ламинированной МДФ вырезать, чтобы не шкурить и не красить? И надо бы ещё в него стёкла вставить и прозрачную верхнюю крышку склеить.

Всё остальное уже по желанию.
У меня с деламинацией проблем нет и детали не отклеиваются, так что в стенках нужды нет.
А чертежи можно и сбросить, только не уверен что точно такой же кто то захочет сделать(((

Ну если и не точно такой же, то можно внести коррективы в чертежи и сделать другую версию, это ведь проще, чем делать с нуля.

Хороший принтер получился. Получить бы чертежи

Всё, чертежей больше не будет в открытом доступе!

Сам думаю о похожем принтере. А почему выбрали 9е рельсы а не 12е? Хватает их?
Там вроде разница в цене совсем незначительная.

Dimon372 писал(а):А почему выбрали 9е рельсы а не 12е? Там вроде разница в цене совсем незначительная.

Всё делалось максимально компактно. И 12 были дороже. Тут по ТТХ просто можно посмотреть какие рельсы подходят.

Отличный принтер как раз думаю после после прусы собрать что нибудь посерьезней. Как выдумаете можно вашу конструкцию "растянуть" до печатной области формата А4, сильно ли это скажется на качестве?

300х300 смело можно тянуть, рельсы его как бы армируют.

А чертежами поделитесь?

Он же деревянный !, где нормальные результаты печати !?, кроме той мутной вазы, хотелось бы лицезреть.
