Белый принтер 300x400x400

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Белый принтер 250x400x400

Сообщение om2804 » 07 апр 2015, 18:36

и датчик утечки газа заодно...
надо бы тему почистить и то, что по нагрев. столу убрать в соответсвующую тему. Никто не против?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Белый принтер 300x400x400

Сообщение Сираж » 07 апр 2015, 20:19

Конеш :) , оффтоп пошел.. 8)
Аватара пользователя
Сираж

Сообщения: 148
Зарегистрирован: 07 сен 2014, 12:21
Откуда: г.Махачкала

Re: Белый принтер 300x400x400

Сообщение setar » 09 апр 2015, 12:36

да не нужно чистить, это же обсуждение конкретной разработки и все по теме
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение holomrn » 09 апр 2015, 14:55

Но лучше все таки обсуждение стола в тему про хотбед перенести. А то потом будет "да обсуждали уже, ищи в теме про белый принтер"
упд. у меня уже почти готов отчет про мой вариант на замазке из песка+талька+силикатный клей и нихрома от/для электроплиты. понятно, это будет в той теме.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Белый принтер 300x400x400

Сообщение setar » 22 май 2015, 01:29

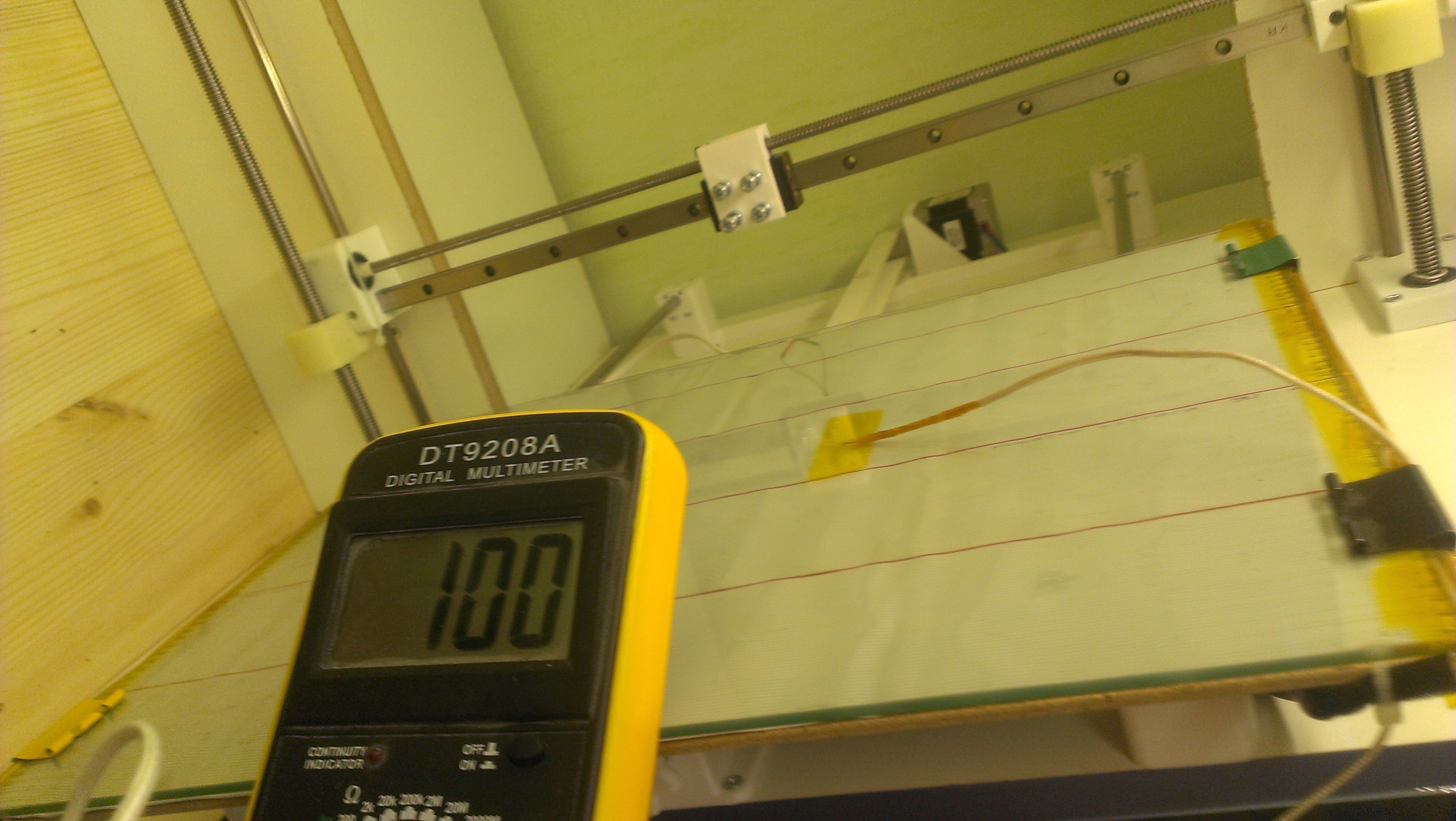

Сегодня испробовал работу стола из шлейфов IDE (точнее у меня шлейфы от старых SCSI, там 50 проводков)
мат организовал как 7 параллельных групп по 33 проводка последовательно в одной группе (нечетное количество чтобы на разные стороны выходили).
Длинна каждого проводка 40см

Питал 12В блоком питания, ток замерять не смог ( 20+ А)
Такой нагрев предварительно показал свою работоспособность (нужно протестировать на длительном периоде).
Однако скорость нагрева ниже плинтуса: 15мин до 100С на поверхности, и выше 103С увидеть не удалось (грел минут 30)

Видимо попробую 8 групп по 29 проводников последовательно... надеюсь источник питания выдержит

Добавлено спустя 3 часа 22 минуты 59 секунд:
переделал мат на 8 групп по 29 проводков, скорость нагрева выросла.
поднялась максимальная температура, уже 116С на поверхности видел (40 мин)
никакого обещанного дыма от проводников нету, лежат себе на месте и плавиться не собираются :)
буду проверять на 10-12 ч отрезке, расскажу как получилось.

запах идет от ДВП которую использую в качестве подкладки, и из блока питания горелой пылью потянуло - видимо напряжно ...
Вложения
.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение holomrn » 22 май 2015, 02:13

Попробуй оголить участок от изоляции и замерить температуру непосредственно на проводах.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Белый принтер 300x400x400

Сообщение ales2k » 22 май 2015, 10:44

Там изоляция начнет разлагаться и выделять всяку гадость. Температура разложения ПВХ находится в пределах 102-112°С. А из чего там изоляция фиг ее знает.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 461
Зарегистрирован: 30 июн 2014, 12:50

Re: Белый принтер 300x400x400

Сообщение setar » 22 май 2015, 11:17

да, да, :) эти сказки я уже слушал.

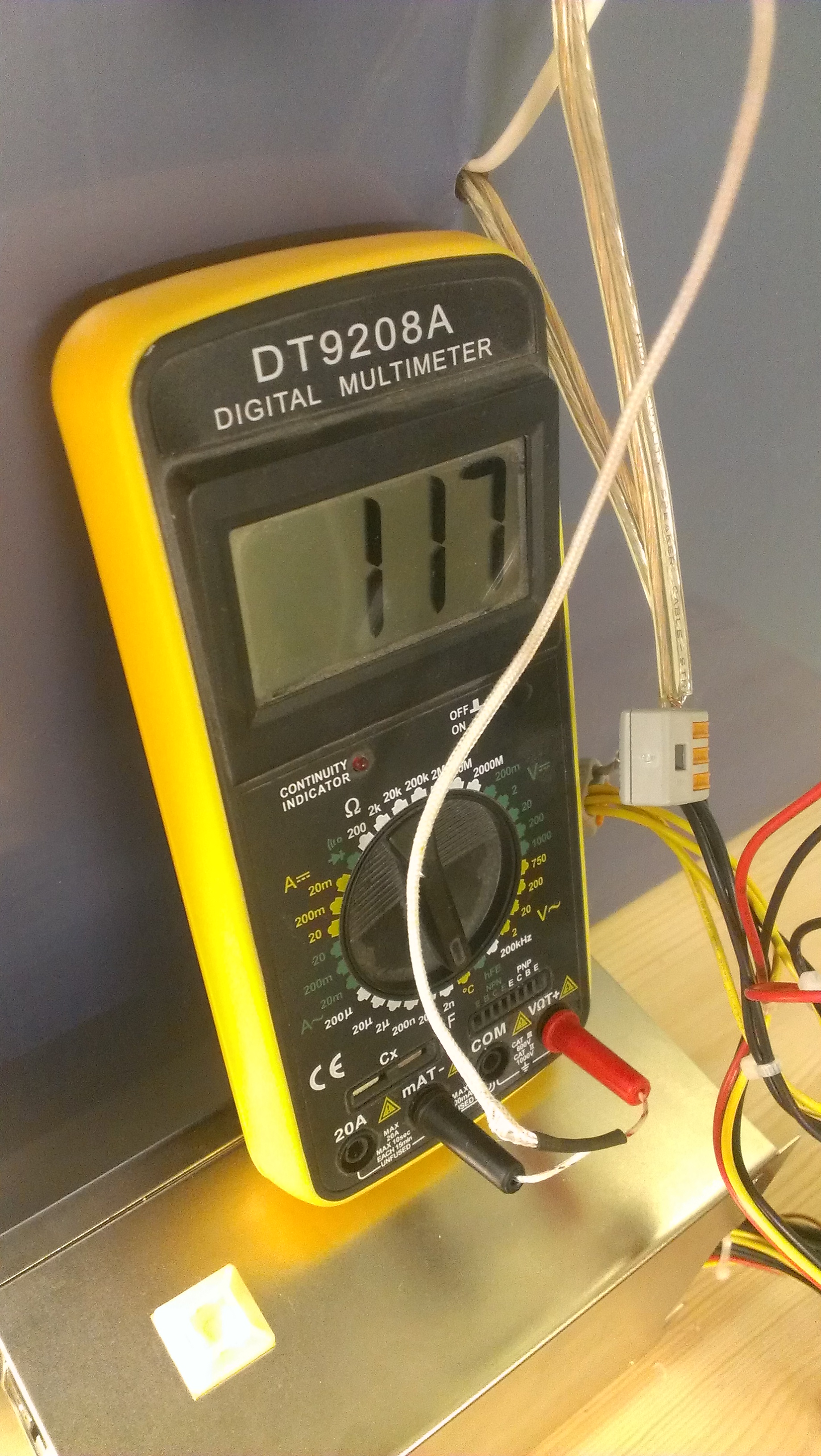

перепад на стекле 5С (мерял введенной под стекло термопарой), на проводах видимо еще на 5-10С выше.
значит на проводах порядка 130С
Держал эту температуру немногим больше двух часов, потом надоело пошел спать.

По всем ощущениям стол вышел на нормальный режим и ни плавиться ни дымиться не собирается.
Изоляция на проводах в этом режиме напоминает мягкую резину.

На фотографии данные с наружней поверхности стекла
Вложения
2015-05-22 00.32.07.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение setar » 24 май 2015, 02:04

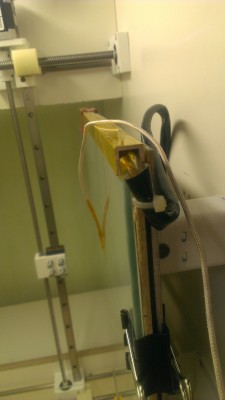

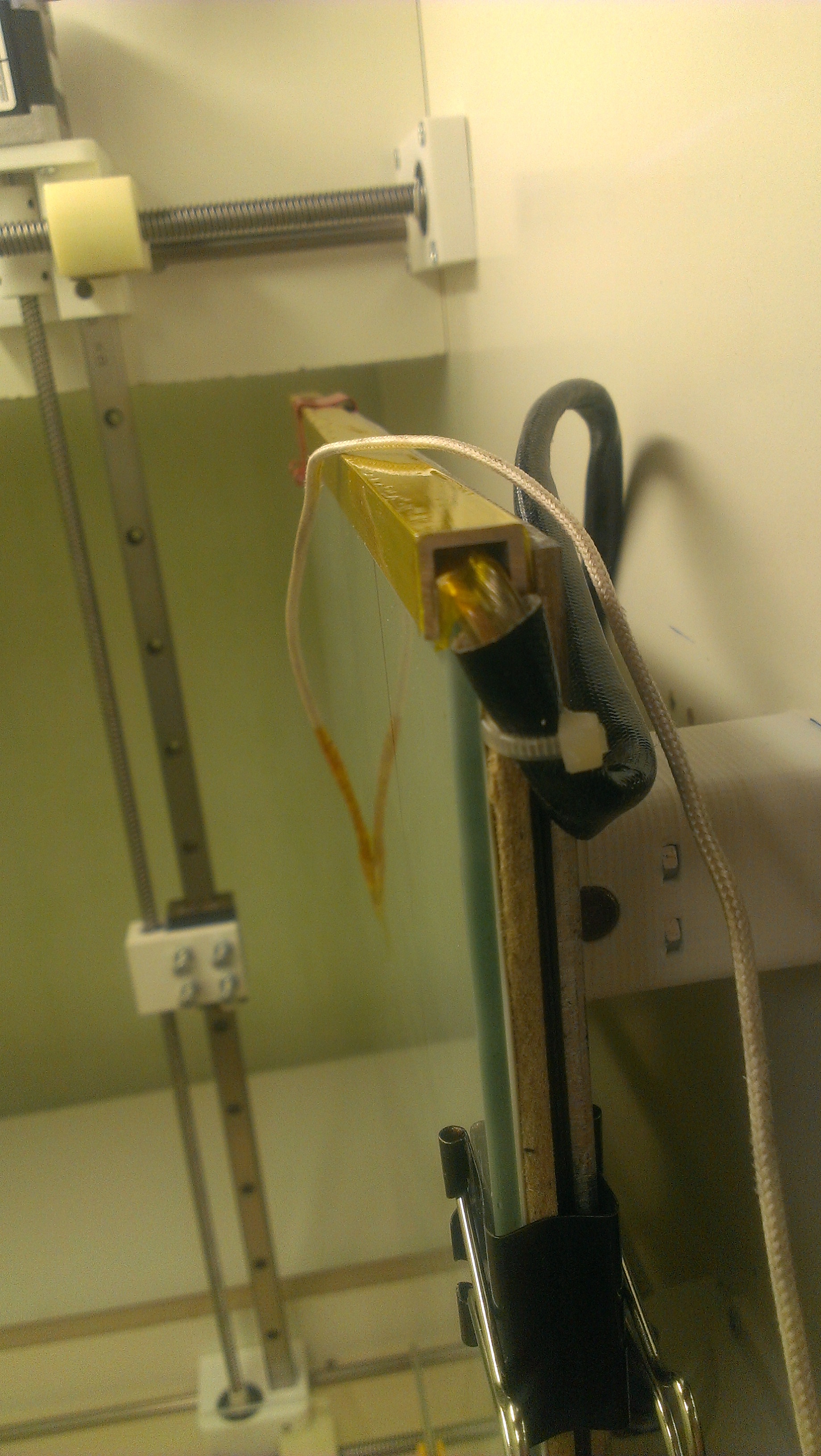

Немного улучшил технологичность конструктива зажав бутерброд стекло-шлейф-двп между стенок П-образного алюминиевого профиля (как раз подходит плотно).
внизу чтобы основа столика меньше грелась добавил слой обычного упаковочного картона, получив одновременно и слой утепления.

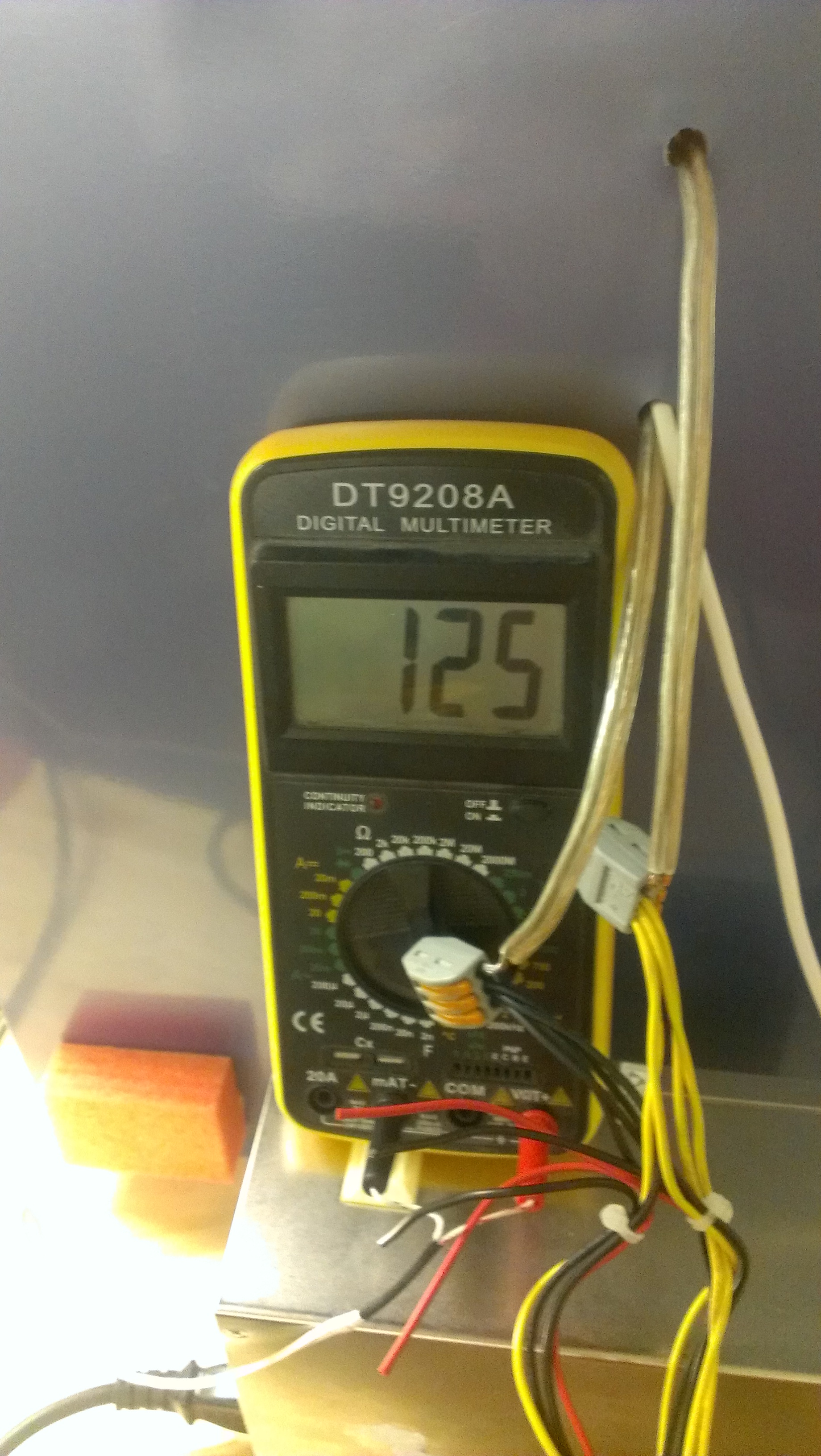

температура максимальная после утепления еще немного выросла =125С на поверхности (выходит на максимум от комнатной за 40 мин).
12ч непрерывный нагрев на максимуме - полет нормальный.
никакой гари, дыма и прочего.
идет ожидаемый запах усыхающего ДВП.

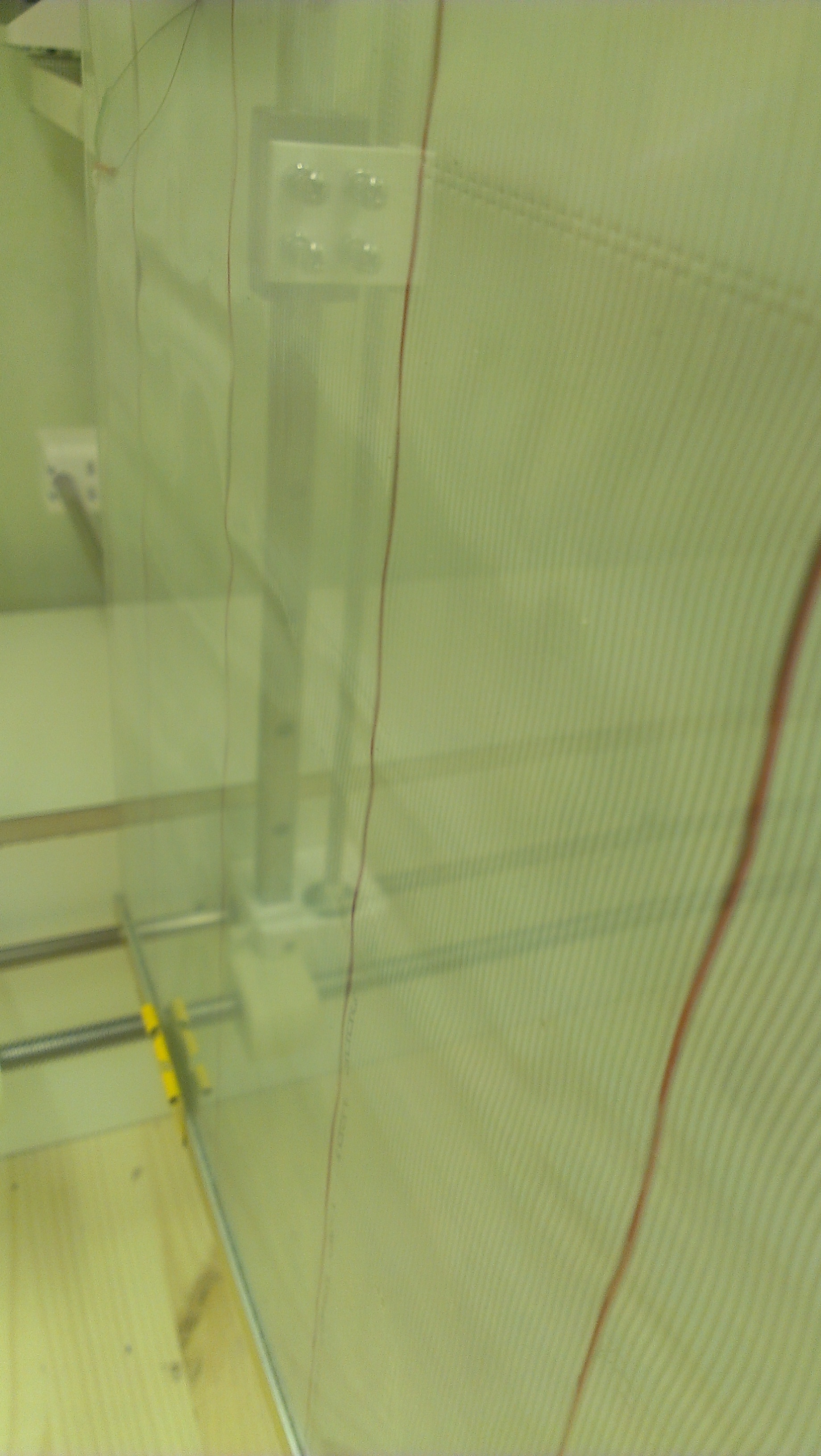

провода в шлейфе немного удлинились и сами уложились горизонтальными волнами
Вложения
2015-05-23 21.26.07.jpg
2015-05-23 22.20.48.jpg
2015-05-23 21.24.52.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ales2k » 24 май 2015, 13:03

Сергей а у тебя основа стола из чего?
Я чего только не пробовал, все перекашивает при нагреве, сейчас остановился на шлифованной фанере 10мм.
Нагреватель 310*310мм, стол 320*320мм.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 461
Зарегистрирован: 30 июн 2014, 12:50

Re: Белый принтер 300x400x400

Сообщение setar » 24 май 2015, 15:06

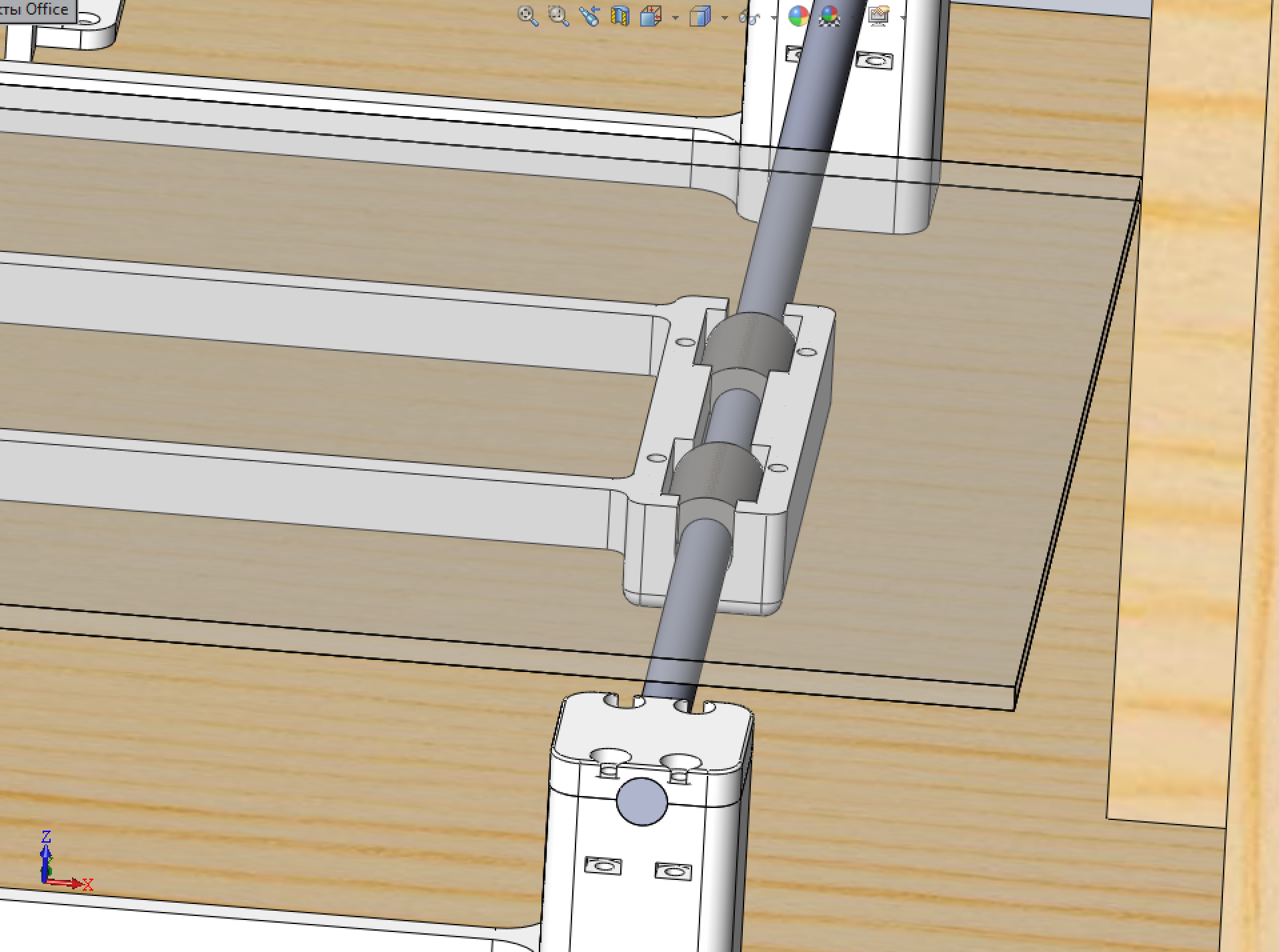

основа жесткости - алюминиевый лист 3мм толщиной, почти в размер стола (250x400)

По хорошему его нужно немного облегчить вынув несколько сегментов без потери жесткости чтобы было, но пока лист сплошной.
Лежит он на линейных подшипниках удлиненных LM8LUU которые притянуты к нему посредством напечатанных обойм.
Эти обоймы выполняют так же роль жесткой и четкой установки расстояния меж валами, и параллельности всех подшипников, что приводит к столь необходимой соосности.

Пока не установлен экструдер - величину деформации измерить не могу.
Вложения
Снимок экрана 2015-05-24 в 14.02.06.png
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение om2804 » 24 май 2015, 15:42

Зря пренебрежительно относишься к воздействию температуры на изоляцию. ПВХ, если из него сделана изоляция, жутко вредная штука. Эффект может проявится не сразу, в том числе для здоровья.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Белый принтер 300x400x400

Сообщение Vlad-I » 24 май 2015, 15:58

А можно загерметизировать шлейф между двумя стеклами, к примеру, и пусть там внутре воняет
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Белый принтер 300x400x400

Сообщение setar » 24 май 2015, 16:00

om2804 писал(а):Зря пренебрежительно относишься к воздействию температуры на изоляцию. ПВХ, если из него сделана изоляция, жутко вредная штука. Эффект может проявится не сразу, в том числе для здоровья.

я уже писал - это не пвх
ибо я его жег и смотрел на цвет пламени в том числе.
никакого зеленого окраса пламени - нет там хлора.
к тому же у этого материала свойство самозатухать и обугливаться
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Белый принтер 300x400x400

Сообщение ales2k » 24 май 2015, 16:01

Пробовал алюминиевый лист - у меня выгибает его сильно.
Мож алюминий такой, или надо было в нем дырок наделать.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 461
Зарегистрирован: 30 июн 2014, 12:50
