Kossel от Folgertech

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Kossel от Folgertech

Сообщение Piranha » 16 май 2015, 23:35

всё, разобрался вроде! спасибо, заработало :beer:
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение abuharsky » 18 май 2015, 18:47

Расскажите, пожалуйста, расскажите какие проблемы у косселя?

ну вот у меня пруза i3, у нее:
- Z-wobbling
- Z-волны (не вобблинг, но похоже, подробнее тут forum107/topic15321.html )
- тяжелый стол, тяжелый экструдер, все это ездит - проблемы на поворотах, на окружностях и тп.
- автоуровень кровати - не то, чтобы проблема, скажем так, есть ли такоеже для косселя?



как дела у косселя и подобных?
1) возможно ли сделать так, чтобы слой к слою по вертикали, без волн и прочей кривизны? ну прямо чтобы вообще идеально?
2) какие еще проблемы с качеством печати? именно проблемы, если прямо придираться, детские, легко исправимые болячки не в счет.
3) есть ли кто-то, у кого Пруза i3/i2 и коссель, можно плюсы/минусы вкратце?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Kossel от Folgertech

Сообщение icehardy » 18 май 2015, 20:06

Качество вертикальной стенки у дельтаботов будет сильно зависеть от микрошага и используемых шпуль, но в любом случае есть на поверхности лёгкий концентрический рисунок
Особенность механики
Слой к слою по вертикали это не проблема совсем, воблинги не наблюдаются, при условии жесткости в местах креплений тяг и конструкции в целом
После Mendel90 была по началу сложность в калибровке, но потом, разобравшись и внося различные изменения требующие перекалибровать принтер, было совсем нетрудно это сделать
Но для меня осталась еще одна неиспытанная конструкция, CoreXY или H-Bot
Еще один принтер все же нужен вот и думаю, делать ли что то кубическое или уже остановиться на дельтах, и всё больше склоняюсь к последнему :)

Добавлено спустя 3 минуты 33 секунды:
И насчет соплей при печати, это думаю не проблема в случае безредукторного экструдера, когда можно делать быстрые ретракты на 4-5мм
У меня иногда только едва заметная паутинка образуется при печати PLA

Добавлено спустя 15 минут 44 секунды:

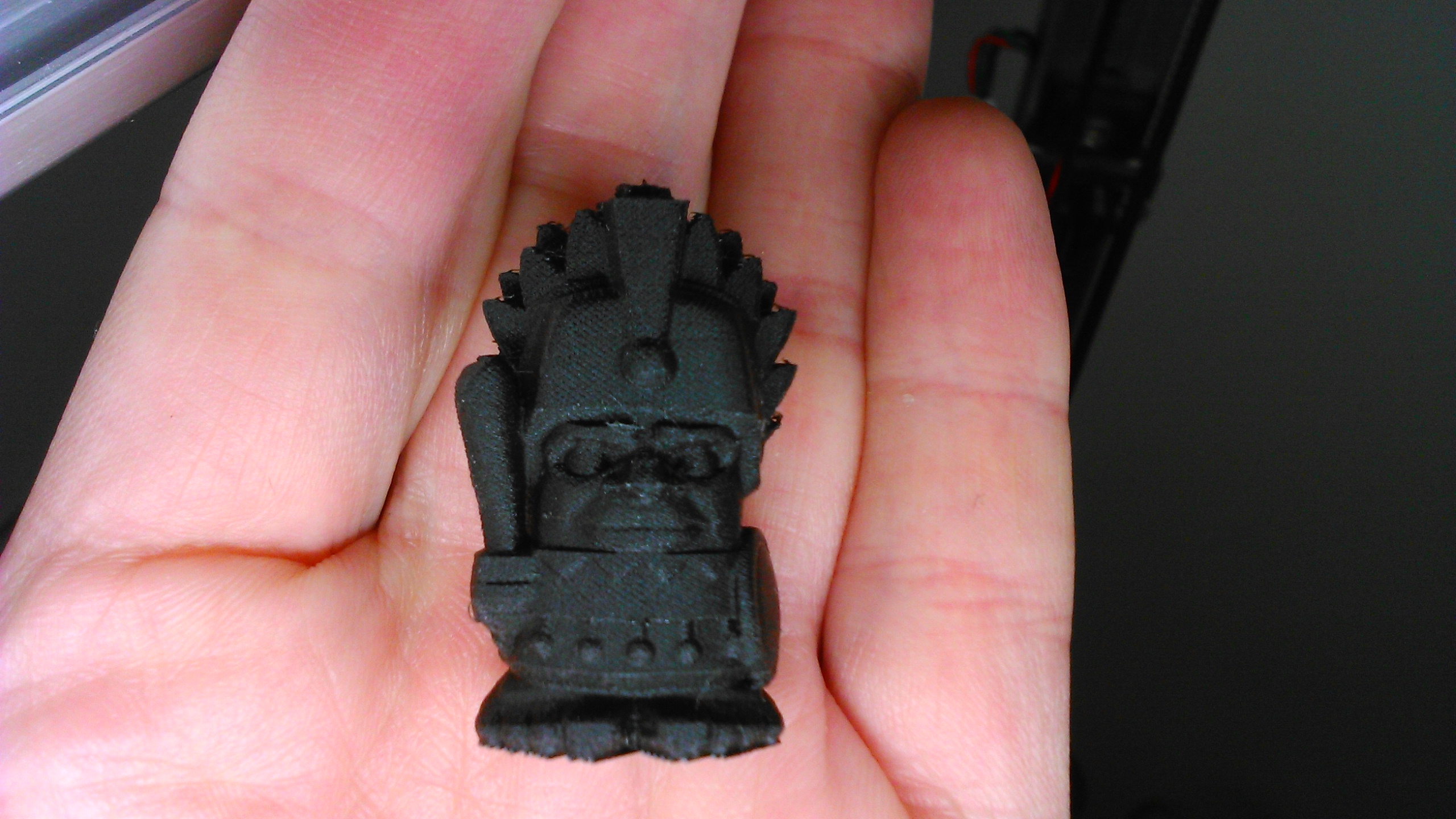

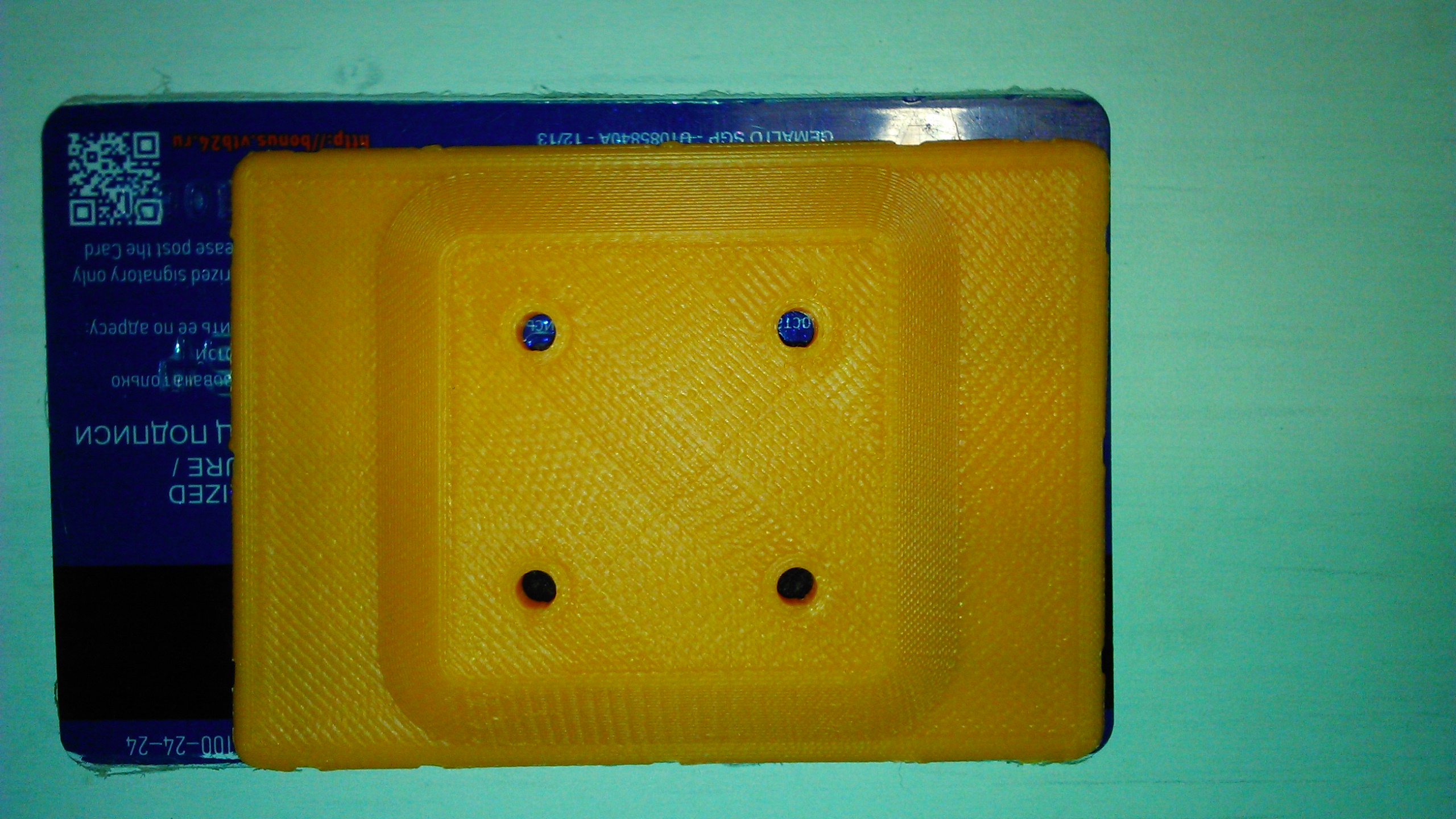

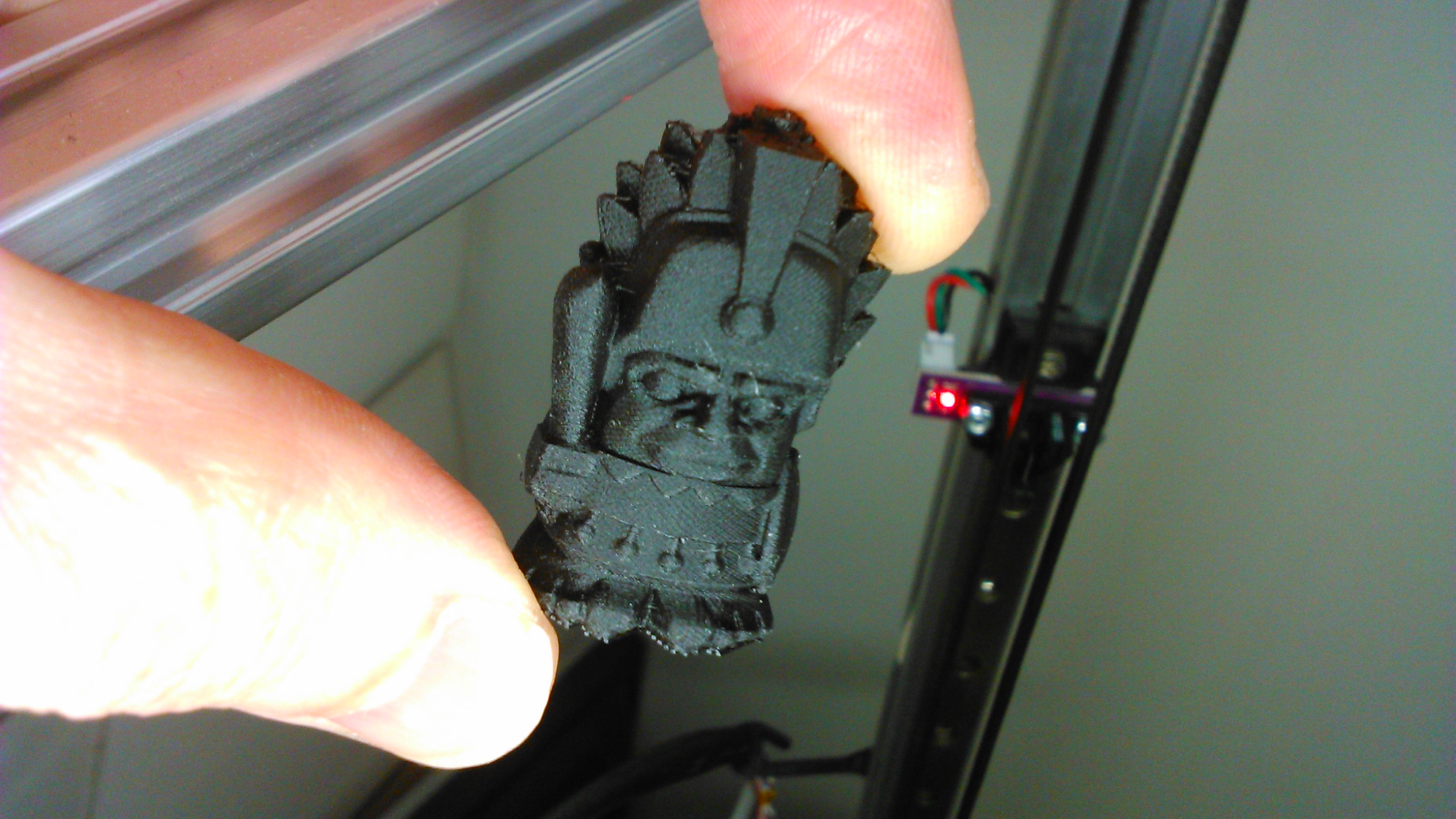

Ради интереса печатал слоем 0.05мм
Вложения
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение icehardy » 18 май 2015, 20:19

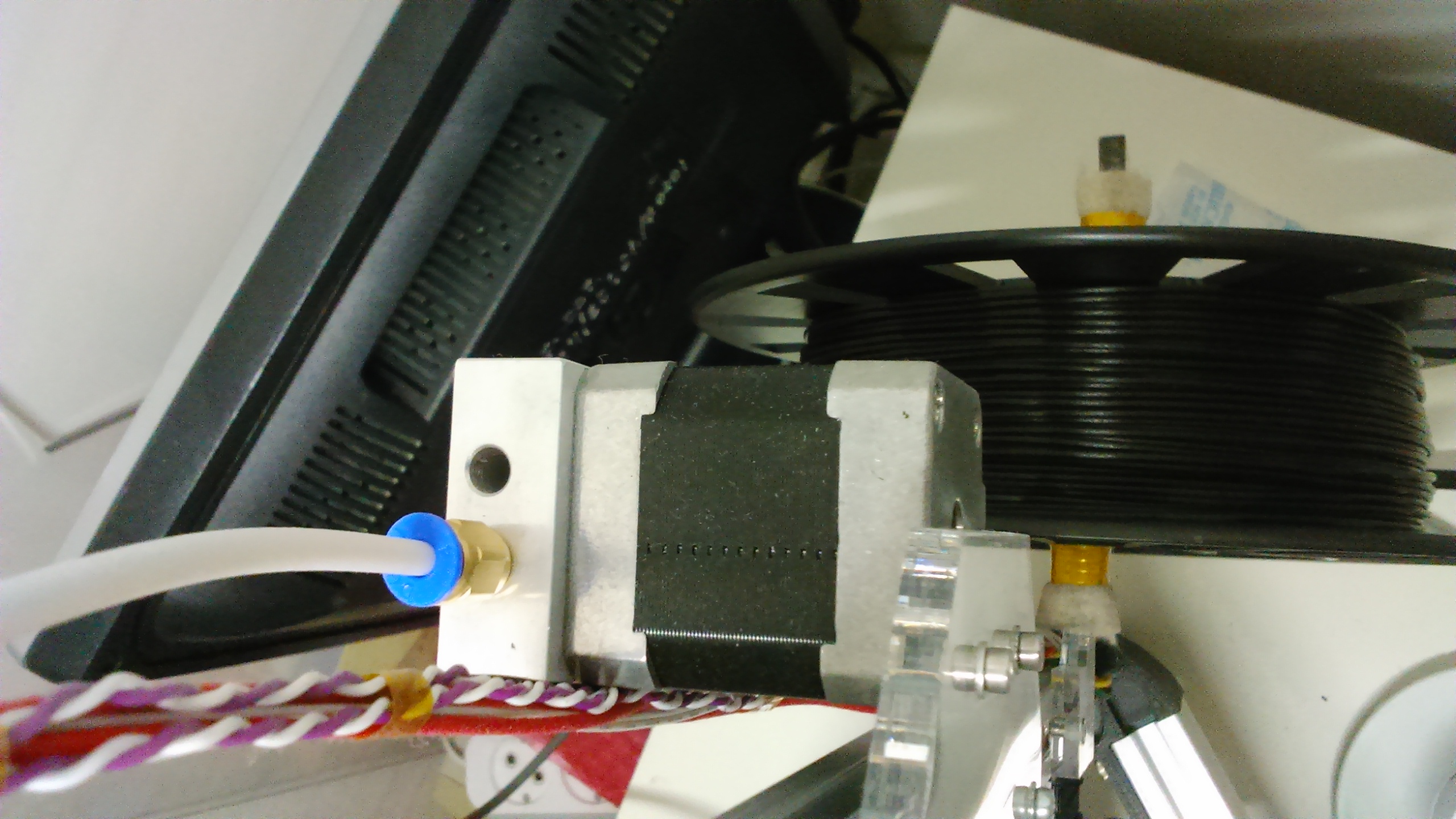

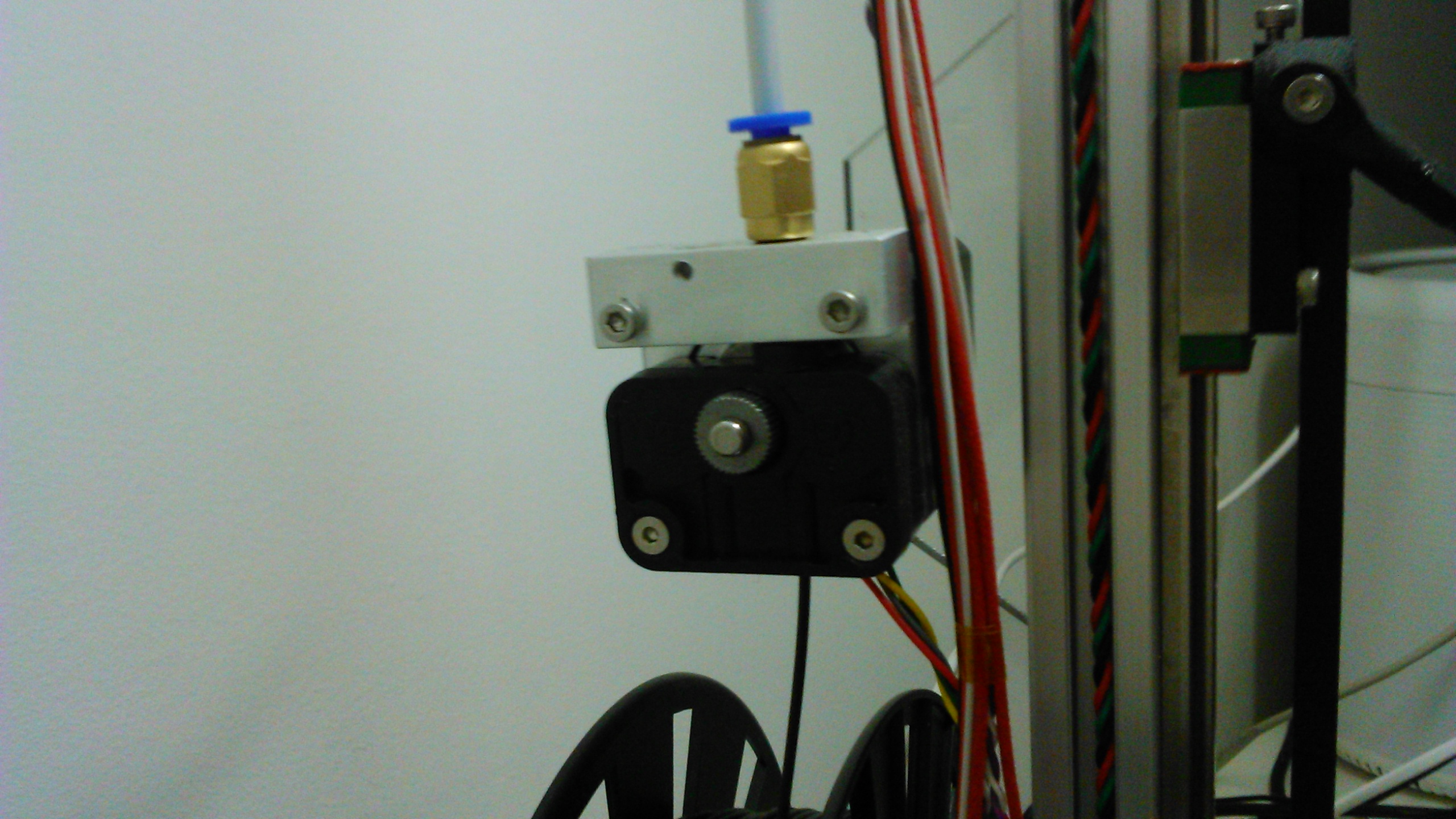

Скорость ретракта 80
Prime 4.75
Suck 4.7
Z-Lift 0.5
Трубка у меня такая же, длина 680
Мотор не скажу точно какой, без маркировки приехал в наборе
Шагов на миллиметр 188 при микрошаге 1/32
Пропусков пластика нет, печатаю на скоростях 60-70мм/сек
PLA 200-210 градусов
ABS 220-240 градусов
Вложения
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение abuharsky » 19 май 2015, 18:31

сколько отзывов сразу, спасибо, весьма познавательно. С другой стороны prusa i3 тоже вполне себе настраивается на "идеал", хороший тому пример, товарищ radus
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Kossel от Folgertech

Сообщение Piranha » 20 май 2015, 16:29

Вопрос по панели управления-когда во время печати энкодером по менюшкам бродишь не замечал подтормаживаний печати? Чот я в прошивке наколбасил видимо :)
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 20 май 2015, 17:09

Для этого уменьшал параметр delta_segments_per_second, были тормоза изначально, и даже с обычным 128*64 дисплеем
просто недостаточно скорости проца чтобы отрисовать весь дисплей
У тебя же не дельта, чего тут подкрутить не скажу

Возможно интерфейс I2C требует больше ресурсов, или из-за длины проводов наводок тормозится передача данных, не вникал я в суть вопроса
Надо еще разобраться с прошивкой от Repetier, она тоже сможет с таким дисплеем работать
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 20 май 2015, 17:25

Спасибо, странно но во втором ультимэйкере я тормозов таких не замечал хотя проц там вроде такой же
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 20 май 2015, 17:46

на Mendel90 у меня такой экран был, стандартный
без тормозов работало, независимо от перемещений по менюшкам
Все пишут о тормозах с дельтами
Оказывается еще I2C дисплей по какой то причине подтормаживает работу, но причина может быть и не программная
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение icehardy » 28 авг 2015, 10:19

Вчера решил смазать рельсовые направляющие, думал как бы в них смазку запихать да без разборки
Нашелся очень удобный способ.
С помощью пакетика со смазкой, от какого то автомобильного ремкомплекта.
Отрезаем уголок, и выдавливаем смазку на шарики. Если смотреть на каретку с обратной стороны их хорошо видно.
Получилось аккуратно. Каретки теперь катаются заметно тише.

Фоток не сделал, вот такой примерно пакетик у меня был.
можно взять просто зиплок пакетик и заправить смазкой, срезать уголок и мазать таким же образом.
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Alex Bruk » 05 окт 2015, 21:58

Люди Добрые! С февраля бодаюсь с таким-же конструктором от Folgertech - пока без особых успехов. Оно вроде работает... местами. Не получается откалибровать как следует. Ещё хотелось-бы автолевел запустить. Курил здесь: forum107/topic15397.html - только больше запутался!
Сжальтесь: поделитесь рабочим конфигом для марлина или репитера! :(
Alex Bruk

Сообщения: 2
Зарегистрирован: 05 окт 2015, 12:50

Re: Kossel от Folgertech

Сообщение icehardy » 06 окт 2015, 12:19

В чем выражаются проблемы?
Получилось ли сделать тяги эффектора одинаковыми? От этого сильно зависит количество дальнейших проблем.

Для марлина вечером найду свой конфиг
Используется ли какой то дисплей, контроллер?
Автоуровень в марлине не скажу что хорошо работает, попробовал и отказался от него
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Alex Bruk » 06 окт 2015, 23:15

Первое, что резало глаз на марлине: при выполнении G28 принтер долго (3-4 секунды) бился в конечник на оси Z, после чего отходил на 5мм и выполнял подходы/отходы как положено по команде.
Сейчас, после интенсивных экспериментов с прошиваним репитером и марлином по очереди, пришёл к тому, что не работает даже первоначальная прошивка. :(
Возможно, замусорил EEPROM.
С репитером вообще не удалось совладать: упорно не хотел двигать ось Z по команде G28.
Alex Bruk

Сообщения: 2
Зарегистрирован: 05 окт 2015, 12:50

Re: Kossel от Folgertech

Сообщение icehardy » 01 авг 2016, 11:37

Чет не понимаю, как получается искажение трапеция на дельтаботе...
И не важно печатать по центру или сбоку
Есть у кого идеи ?
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Акелла » 01 авг 2016, 13:26

первое что приходит в голову проверить, шпули, ремни, потом уже электронику, токи драйверов, провода, соединения, потом посмотреть углы относительно башен, ну и попробывать сделать полную калибровку.
Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр
