Проблема: при печати фигур с наклонными стенками, закругленными и тп, возникают полосы по Z. Хотя на ровных стенках эффект почти не виден. Апгрейды для исправления Z-wobbling сделаны. Это точно не он. А что?

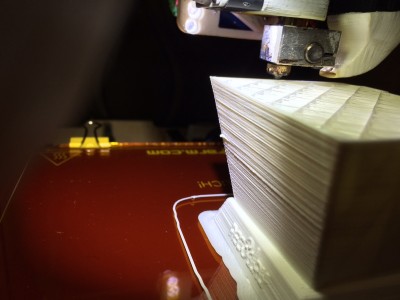

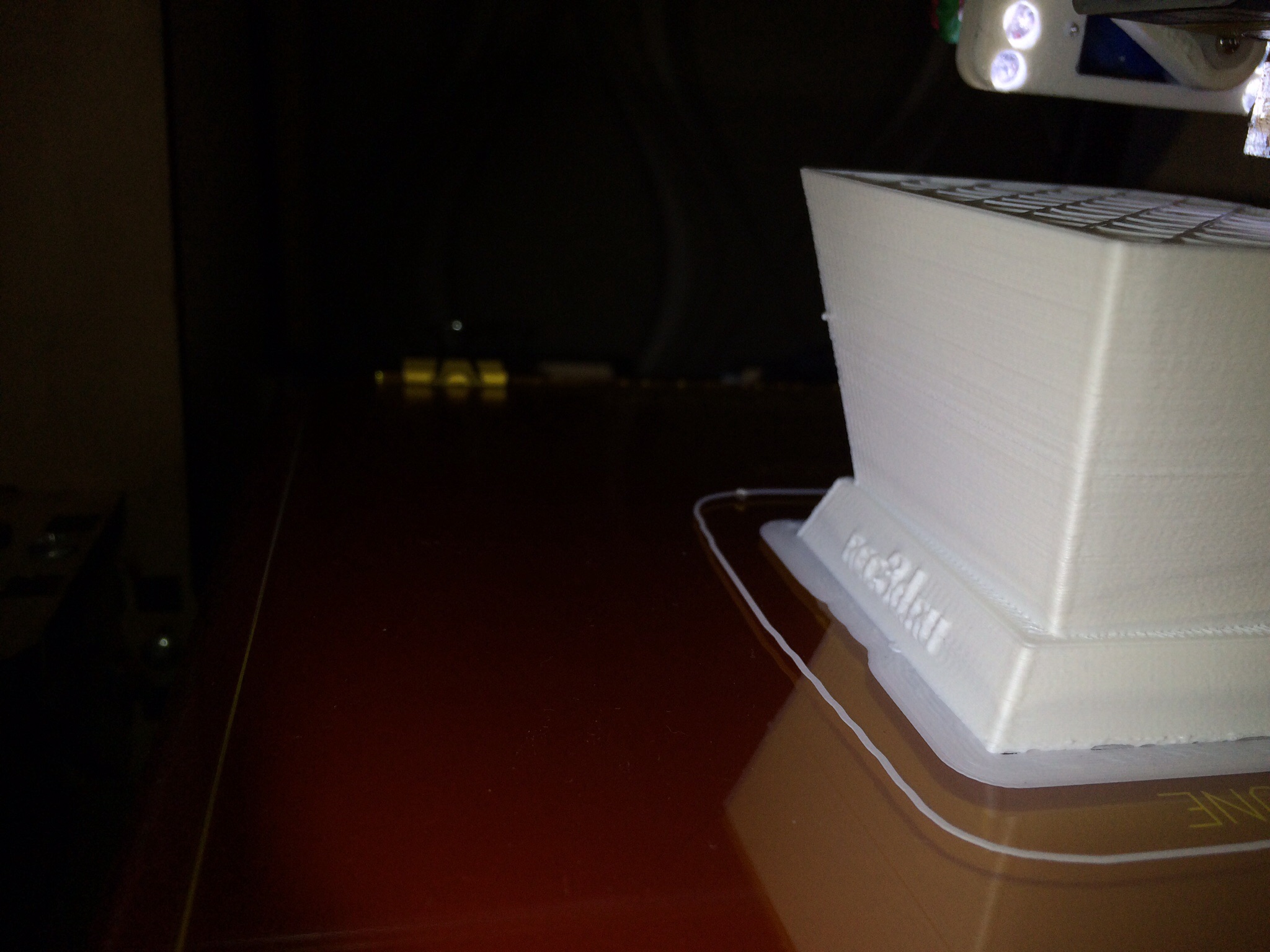

Ниже 2 фотки, обычная и с таким освещением, чтобы тени увеличивали визуально эти кривые.



Исходные данные:
Пруза и3,
Z wobbling fix
1/32 микрошаг
Скорость печати 40мм/с
Ускорения в прошивке не больше 500 стоят
Ремни натянуты туго

Добавлено спустя 1 минуту 13 секунд:
Натяжение ремня и скорость печати не дали заметных изменений

Добавлено спустя 47 секунд:
Люфт по ХУ? но откуда ему там взяться? Все прочно

выглядит именно как проблемы с механикой
может не люфт, а заедание?

бывает еще HotEnd болтается, смотря как закреплен к экструдеру
от нагрева может появляется слабина

abuharsky писал(а):Апгрейды для исправления Z-wobbling сделаны. Это точно не он.

Реализация каких либо абгрейдов еще не означает, что эти апгрейды сделаны правильно и выполняют свой функционал.

Экструдер какой? И на каких валах? У меня стоял вотакой экструдер http://reprap.org/wiki/Greg%27s_Hinged_Extruder с двиагтелем NEMA17, плюс хоббед болт, гайки, подшипники. Всё это по весу переваливало за полкило, почти 600 граммов. И даже на 12мм валах и затянутых до хруста соединениях такой вес всё равно мотыляло по инерции на больших скоростях. Результат был аналогичный.
В общем, попробовать на уменьшенных скоростях. Если такой результат на 40мм/с, то смело понижаем до 15-20 и наблюдаем улучшения.
...или не наблюдаем и думаем дальше

На фото видно:
классический звон после поворотов, см. тему "Звон при печати", может с этого и начать?

у автора периметры на каждом новом слое болтаются туда сюда как пьяные, какой уж там звон.

sdron281 писал(а):На фото видно:
классический звон после поворотов, см. тему "Звон при печати", может с этого и начать?

Мур верно говорит, это у меня проявляется, но в этой теме обсуждения другой проблемы


1) Кстати, заметил, что при ручном регулировании FLOW на +/-10% видны подобные полосы
2) Если изнутри-наружу печатать, то сильнее видно(внешние слои повторяют и усиливают неровности внутренних)

Добавлено спустя 2 минуты 34 секунды:

Myp писал(а):у автора периметры на каждом новом слое болтаются туда сюда как пьяные, какой уж там звон.

Не пьяные, на первом фото более близко к реальности, это на втором такой эффект из-за теней возник

abuharsky писал(а):2) Если изнутри-наружу печатать, то сильнее видно(внешние слои повторяют и усиливают неровности внутренних)

+1

еще вопрос: стол на реле подогревается или PID ?

setar писал(а):

abuharsky писал(а):2) Если изнутри-наружу печатать, то сильнее видно(внешние слои повторяют и усиливают неровности внутренних)

+1

еще вопрос: стол на реле подогревается или PID ?

PID, автотюнинг делал, вручную калибровал, плавает на +/- 3`С при рабочей 280`С;
диаметр прутка плавает в 2.85-2.92мм но на большой длине, то есть не может никак заметно повлиять;

При этом на ровных стенках практически не видно эффекта кривых линий.

Вопрос был про стол, а не хотенд.

holomrn писал(а):Вопрос был про стол, а не хотенд.

Ой, извините, ступил
Тоже пид

значит остается только механика
как вариант это трапецивидные ремни, которые не предназначены для работы на связках меняющих направление.
на полукруглых такие люфты исключаются

setar писал(а):значит остается только механика
как вариант это трапецивидные ремни, которые не предназначены для работы на связках меняющих направление.
на полукруглых такие люфты исключаются

что значит трапецевидные? речь о зубчиках ремней?

не могли бы посоветовать конкретные модели ремней?

да, именно о зубчиках ремней.
подходит любой полукруглый зуб (GT2 , HTD3M)
соответственно дальше идет материал (обычно резина или пластик) и ширина ремня
резина мягче (меньше нагрузка на двигатели но выше звон/переходные процессы), пластик жестче
ширина ремня бывает ограничена конструктивом, но в общем случае чем шире тем лучше (в разумных пределах)
я использую пластиковый 15мм ширины ремень HTD3M-15
жестковат, требует мощных шаговиков порядка 4кг*см

шпули должны соответствовать ремню, лучше покупные а не печатанные

setar писал(а):да, именно о зубчиках ремней.
подходит любой полукруглый зуб (GT2 , HTD3M)
соответственно дальше идет материал (обычно резина или пластик) и ширина ремня
резина мягче (меньше нагрузка на двигатели но выше звон/переходные процессы), пластик жестче
ширина ремня бывает ограничена конструктивом, но в общем случае чем шире тем лучше (в разумных пределах)
я использую пластиковый 15мм ширины ремень HTD3M-15
жестковат, требует мощных шаговиков порядка 4кг*см

шпули должны соответствовать ремню, лучше покупные а не печатанные

понял, спасибо, а что скажете о замене ремней на шпильки?
