Kossel от Folgertech

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Kossel от Folgertech

Сообщение Piranha » 14 май 2015, 11:58

Спасибо!
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение RoninDev » 14 май 2015, 17:50

А можешь рассказать/показать как обдув сделан? Он металлический?
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Kossel от Folgertech

Сообщение icehardy » 14 май 2015, 22:56

Piranha писал(а):про ОЛЕД

Не нашел что то я свои зарисовки по соединениям

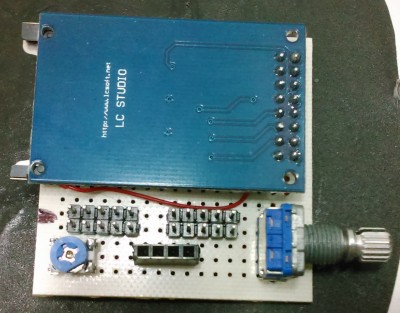

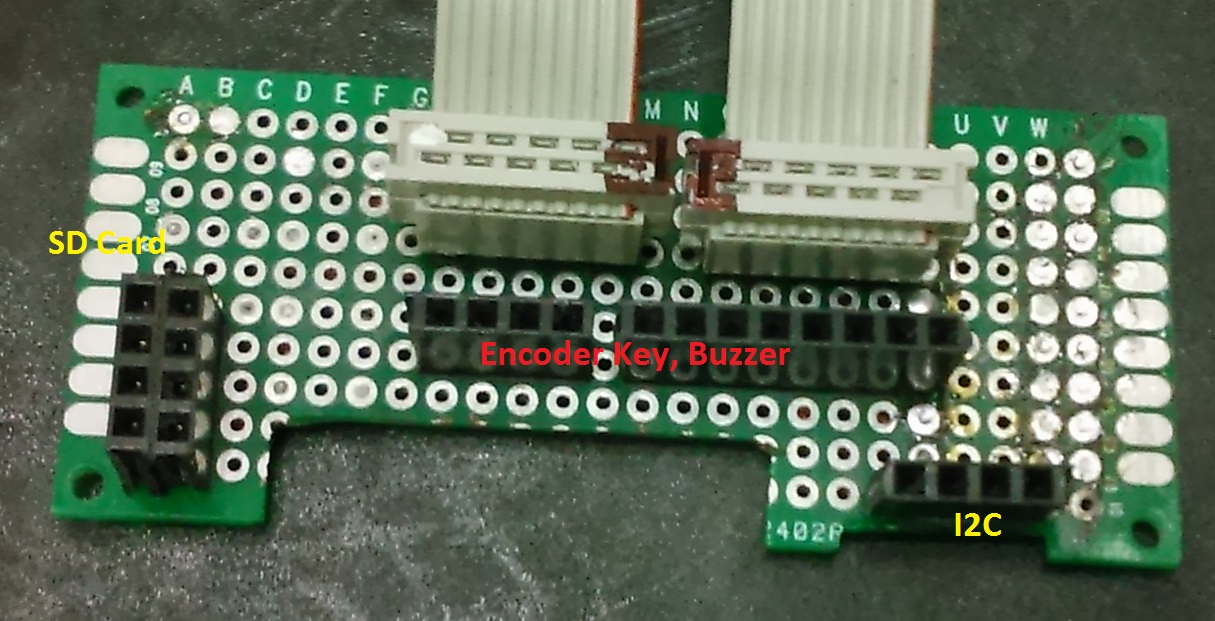

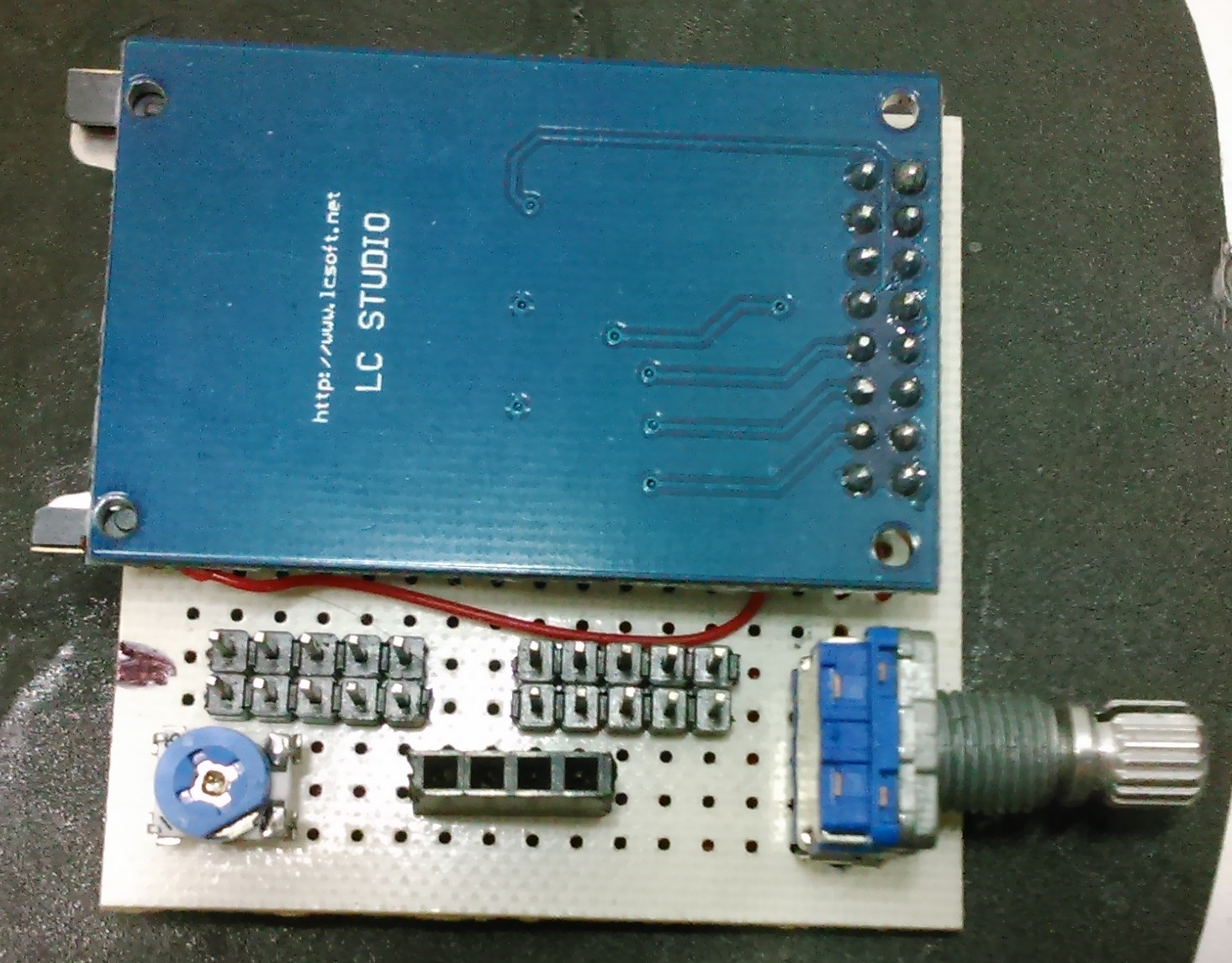

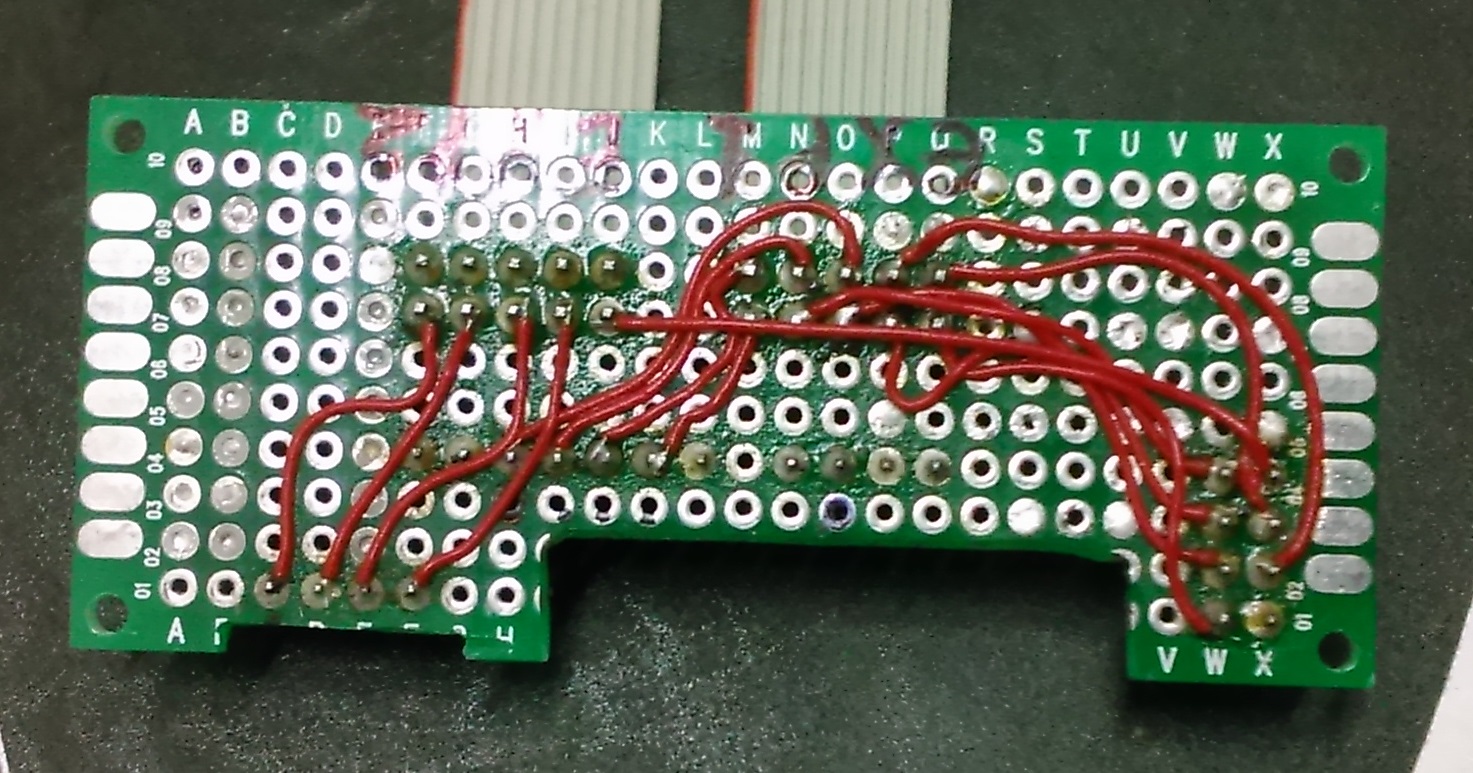

вот еще картинок про OLED дисплей

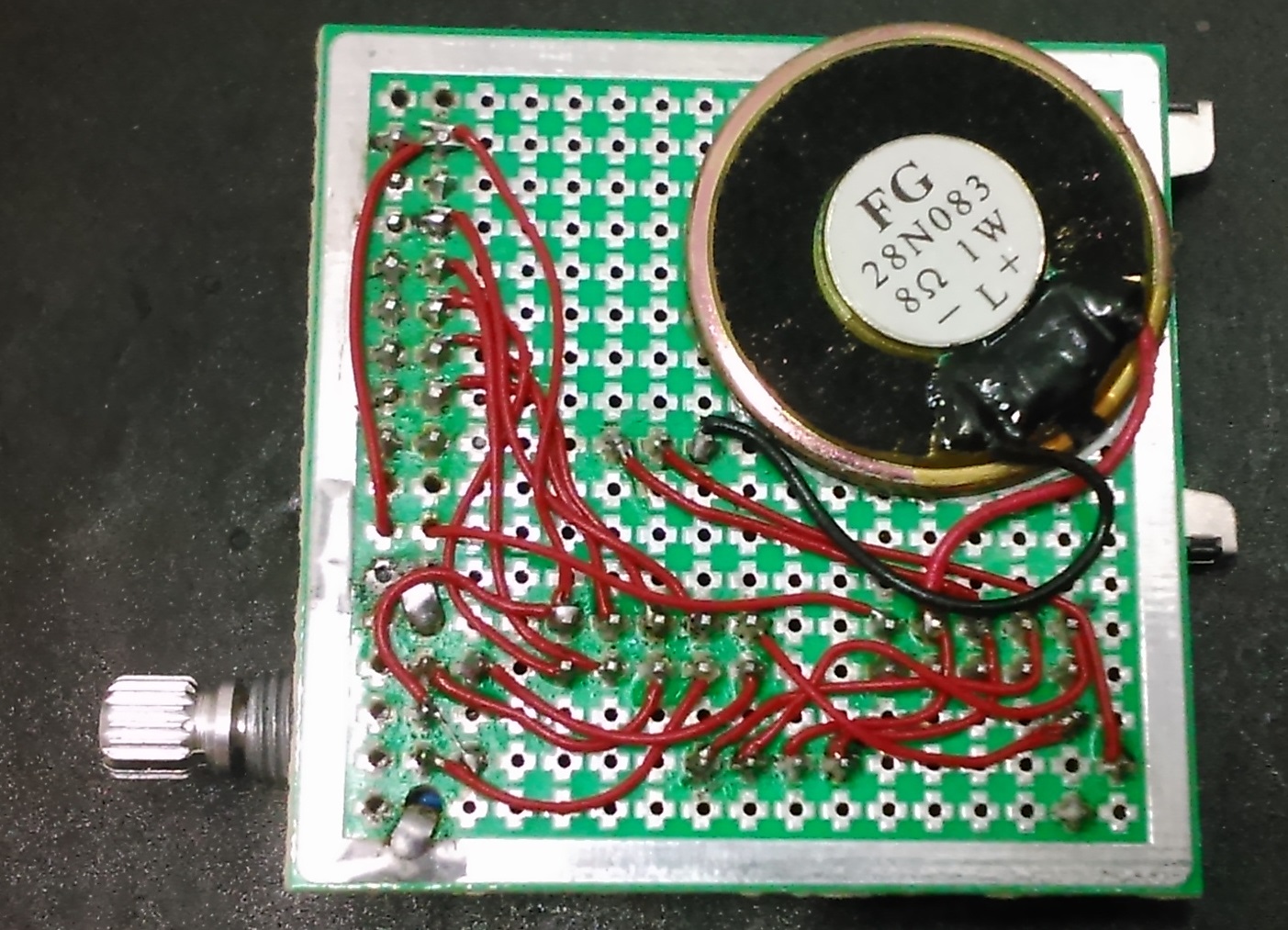

Переменный резистор 20кОм для регулировки громкости

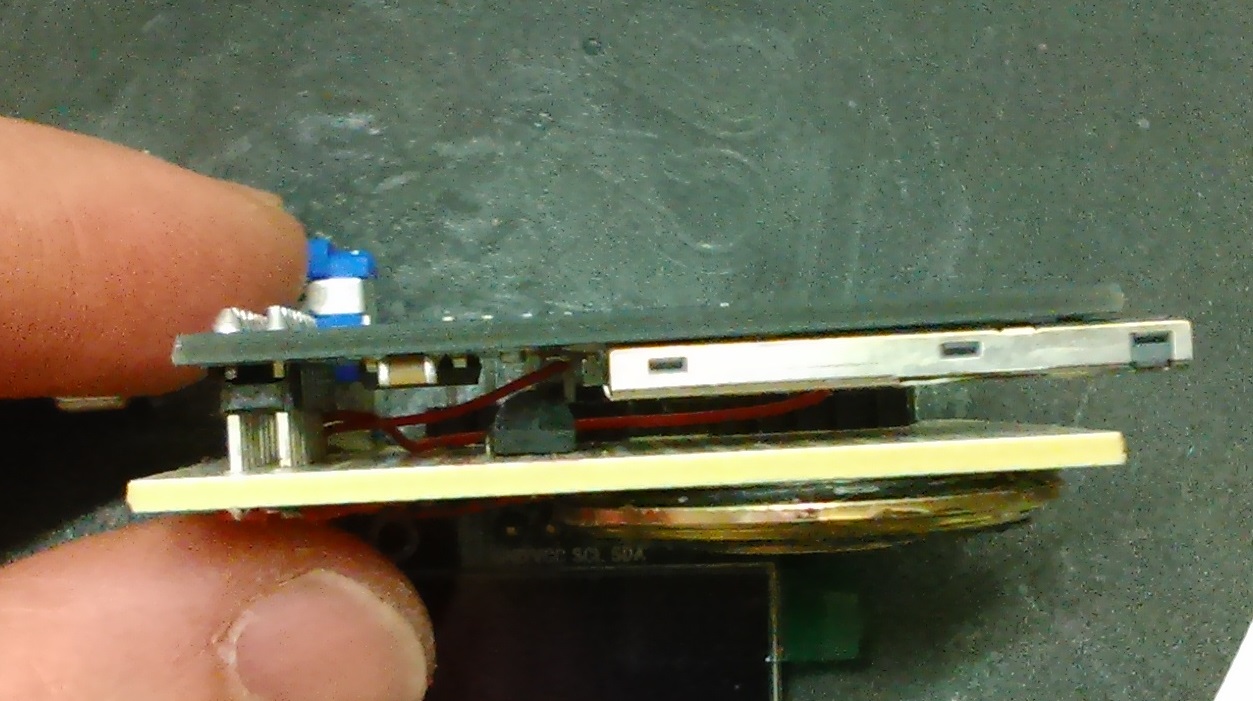

Сбоку от картридера красный провод, припаян к его корпусу для сигнала Card Detect, не сразу догадался где его брать, что с чем замыкается

Добавлено спустя 7 минут 14 секунд:
RoninDev писал(а):А можешь рассказать/показать как обдув сделан? Он металлический?

Обдув напечатан из ABS обклеен скотчем алюминиевым (не знаю зачем, просто попробовал прикольно получилось)
Кулер от ноутбука, он на 5 вольт, включен через резистор
Вложения
Kossel_NB_Blower.STL
(1.54 МиБ) Скачиваний: 264
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 15 май 2015, 14:54

А еще вопрос, можешь глянуть-подсказать что за энкодер стоит на платке с оледом? Я все потроха нашел, кроме энкодера, еду сейчас забирать
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 15 май 2015, 16:25

Энкодер обычный механический с кнопкой под валом, покупал в радиотоварах
30 рублей
можно от старой мышки взять, были такие с механическим энкодером на колесике
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 15 май 2015, 21:08

Спасибо, прости еще раз за назойливость, но что ты правил в конфиге чтоб lcd картридер и энкодер заработали?
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 15 май 2015, 22:06

http://roboforum.ru/forum107/topic11828-105.html#p322395
Немного совсем поправить нужно

Добавлено спустя 2 минуты 20 секунд:
а... тип дисплея в конфиге FullGraphic
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 16 май 2015, 20:02

С экранчиком все получилось, а вот с жнкодером кате-то глюки, выдрал энкодер на 30кликов, меню прыгает, самопереключается, на кнопку не реагирует :(
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 16 май 2015, 21:09

Отключи выводы энкодера, проверь работу кнопки, туда ли её подключил, должно по нажатию в менюшку пускать
если что то там самопереключается, возможно один из выводов энкодера вместо кнопки подключен, хотя тогда бы никуда не прыгало пожалуй
дребезг контактов энкодера может давать такие глюки
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 16 май 2015, 21:15

Всё разобрался, подключал по первой попавшейся схеме(не верная была) проверил пин эсаймент, по ней и подключил :) осталось с картридером разобраться, сейчас sdramps стоит, крта в нем не видится, точнее пишет -но сд кард, но входишь в карту из меню и файлы на ней видны
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 16 май 2015, 22:44

Вывод CardDetect подключен?
Сообщение о том, что карта вставлена выводится?

Добавлено спустя 1 минуту 18 секунд:
Ну и делись уже в своей теме, что ты там в итоге натворил :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 16 май 2015, 22:48

Сообщения не выводятся, sdramps был по-умолчанию в рампсе в комплекте принтера, в пронтерфейсе карта нормально видится и втыкается вытыкается

Добавлено спустя 1 минуту 4 секунды:
А куда должен быть подкулючен кард детект и откуда?
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 16 май 2015, 23:02

AUX-3
нога D49
попробуй её на землю замыкать, вроде она
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Kossel от Folgertech

Сообщение Piranha » 16 май 2015, 23:04

Спасибо! Тыж тоже тпм хитро както красный провож припаивал?
Аватара пользователя
Piranha

Сообщения: 306
Зарегистрирован: 10 фев 2012, 10:29
Откуда: Москва

Re: Kossel от Folgertech

Сообщение icehardy » 16 май 2015, 23:06

http://reprap.org/mediawiki/images/5/51/RRD_FULL_GRAPHIC_SMART_CONTROLER_SCHEMATIC.pdf
http://reprap.org/mediawiki/images/7/79/LCD_connect_SCHDOC.pdf
на корпус картридера припаивал провод, прозвони землю на корпус, вставляй карту, должно замыкаться
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
