Итак свершилось.
Всё сделал как всегда, т.е. сначала купил (поскольку вообще ноль, то купил готовый комплект Prusa i3 в "акриловом обвесе"), а потом нашел форум, где об этом почитать ))
Вот и прошли томительные 27 дней ожидания и ТК доставила мою посылку.
Правда почему-то на пару кг меньше, чем заявлено продавцом.
О развитии событий буду повествовать здесь, а пока поехал получать, вооружившись фото и видео (для возможного спора с продавцом алиэкспресса).
------------------------------------------------------------------------------------------------------------------------------

1. Блог разработчика/производителя, где всегда можно задать вопрос, получить поддержку (откликаются), скачать обновлённый софт и документацию. (они похоже начали даже переводить на русский.. не без веселухи получается*, но..)
https://www.facebook.com/zonestar3d
2. Дать прямые ссылки на их фолдер с выкладываемым софтом
http://www.dropbox.com/sh/x4qrnnjwgxl1c ... btrma?dl=0
3. В дальнейшем можно будет помещать так же различные улучшения и исходники прошивок.

Revenger. По пдключению Lcd вам надо почитать эту тему: http://reprap.org/wiki/Panelolu

Scald писал(а):Что я могу сказать? Вы чертовски везучий человек Фото этой всей красоты можно обнародовать?

Канешь... вечером прилеплю это чудо. Пока на алибабе (не на алиэкспрессе) нашел похоже реального производителя... по крайней мере один в один. Написал им, мож помогут...

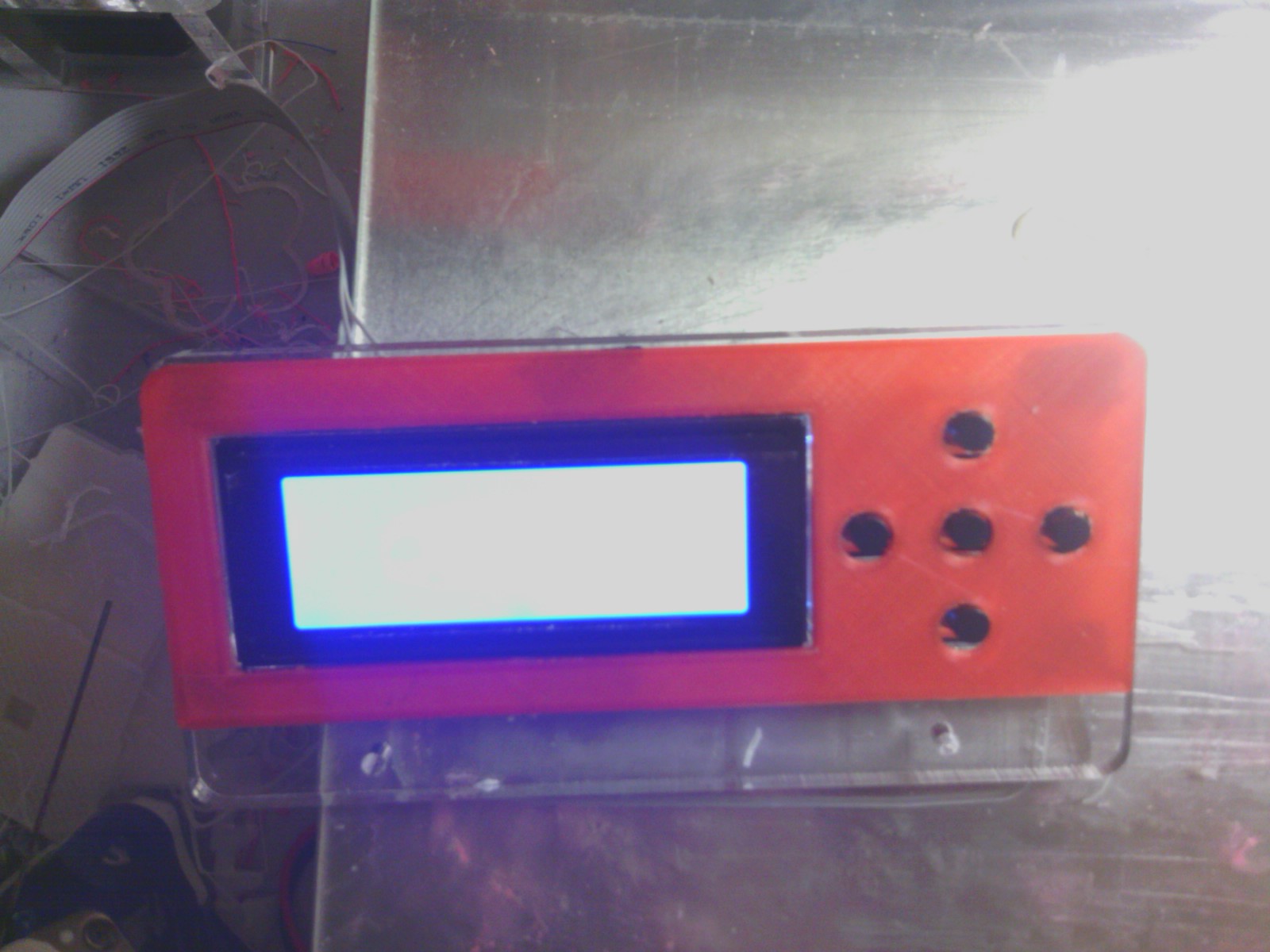

Вот он, этот "коварный тип гражданской наружности"

Есть подозрение, что в родной прошивке были кастомные пины для дисплея. Поэтому есть смысл покурить ссылку, которую дал товарищ Aleksandr-100. Там много полезного как раз по Вашей теме.

Scald писал(а):http://www.budyon.org/o-remonte-blokov-pitaniya-dlya-svetodiodnyih-lent/
Вот вроде неплохая статья по Вашей теме. Схема процентов на 99 та же. Курите

Читаю. Точнее картинки рассматриваю, спасибо!

Scald писал(а):Есть подозрение, что в родной прошивке были кастомные пины для дисплея. Поэтому есть смысл покурить ссылку, которую дал товарищ Aleksandr-100. Там много полезного как раз по Вашей теме.

Только хотел поблагодарить за ту ссылку, заодно спросить... как та тема может помочь мне с платой мелзи? Там все встречаются в описании, кроме мелзи. Я английского не знаю, смотрю и пытаюсь понять чисто интуитивно (т.к. гугл переводит вообще не понять), много интересного и вроде как нужного, но... не про мелзи.

Зато там все красиво расписано про Sanguinololu, в которой распайка разъема почти идентична Melzi (нету пары крайних пинов где 12В и общий).

С переводом: https://translate.google.ru/translate?s ... edit-text=

Scald писал(а):Зато там все красиво расписано про Sanguinololu, в которой распайка разъема почти идентична Melzi (нету пары крайних пинов где 12В и общий).

Именно, а прошивку править как Printrboard. Цитата от туда:

Sanguinololu и Мельци
Просто подключите его в контакты заголовков на борту Sanguinololu, проверяя это правильный путь вокруг. Там нет запасных контакты на Sanguinololu для подключения звукового сигнала к.
Мельци: Мельци очень похож на Sanguinololu. Выводы заголовков на Мельци совместимы по выводам (Пожалуйста, проверьте!) С Sanguinololu, за исключением нет 12V и земля, на первых двух пальцев. Кроме того, поскольку Мельци имеет на борту читателя SD-карты, вам придется сделать те же самые изменения в прошивки, как для Printrboard.

Ой читаю ребята... читаю, спасибо... Для меня там есть знакомые слова, пины и т.п.

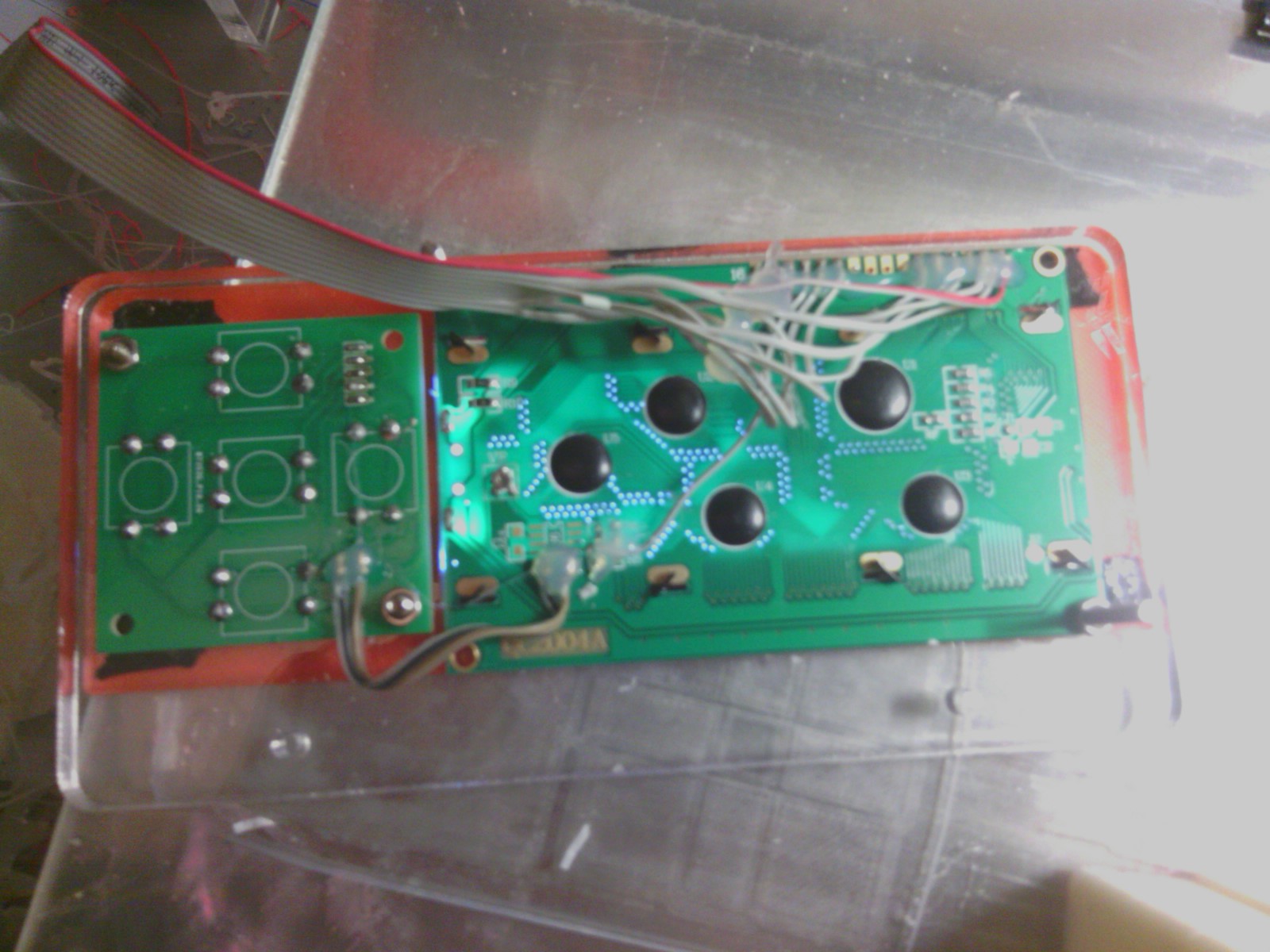

Попытаюсь разобраться. Не хотелось бы спалить еще чего... можно вообще сжечь что-то перепутав пины? Я то с дисплея переписал все пины куда что, открыл на том же сайте фото и штеккер со схемой мелзи. Буду пытаться провести провода.
До чего же сложно это радиолюбительство (((

к тому же.. у меня задействованы провода 1 и 2.. опять что-то я запутался.. ну ладно. еще почитаю, если что буду пробовать.

Добавлено спустя 1 час 11 минут 24 секунды:
А что там все время про Panelolu вместо Sanguinolulu упоминается? Это одно и тоже или первое это дисплей, а второе - материнка?

Добавлено спустя 1 час 3 минуты 5 секунд:
Блин, ребят.. Поскольку разъемы идентичны (кроме двух проводов, в моем случае это +5 и масса, т.е. 1 и 2 провода и контакты дисплея), то как найти, где находятся то, что обозначают эти D4-D7 ? На схемах нет просто D ...

#define LCD_PINS_RS 4 //- поставил своё значение
#define LCD_PINS_ENABLE 2 //- это я поставил своё значение
#define LCD_PINS_D4 23 а дальше не пойму, что за "Д" ...
#define LCD_PINS_D5 25
#define LCD_PINS_D6 27
#define LCD_PINS_D7 29

Revenger писал(а):А что там все время про Panelolu вместо Sanguinolulu упоминается? Это одно и тоже или первое это дисплей, а второе - материнка?

Добавлено спустя 1 час 3 минуты 5 секунд:
Блин, ребят.. Поскольку разъемы идентичны (кроме двух проводов, в моем случае это +5 и масса, т.е. 1 и 2 провода и контакты дисплея), то как найти, где находятся то, что обозначают эти D4-D7 ? На схемах нет просто D ...

#define LCD_PINS_RS 4 //- поставил своё значение
#define LCD_PINS_ENABLE 2 //- это я поставил своё значение
#define LCD_PINS_D4 23 а дальше не пойму, что за "Д" ...
#define LCD_PINS_D5 25
#define LCD_PINS_D6 27
#define LCD_PINS_D7 29

Sanguinolulu- материнка, Panelolu- дисплей.

D4-D7 - Data Pin LCD, на схеме они DB4-DB7

#define LCD_PINS_D4 23 - тут D4 пин LCD, а 23 пин материнки

В pins.h надо раскоментировать кнопки и поставить нужные пины:

//buttons are attached to a shift register
// Not wired this yet
#define SHIFT_CLK 38
#define SHIFT_LD 42
#define SHIFT_OUT 40
#define SHIFT_EN 17

Энкодер закоментировать:

//from the same bit in the RAMPS Newpanel define
//encoder rotation values
//#define encrot0 0
//#define encrot1 2
// #define encrot2 3
//#define encrot3 1

Большое спасибо. Примерно так думал, но.. лучше пеерспросить. Реально под утро голова крУгом была уже от этих букв..

На дисплее так же запитаны провода с 1 по 6 а в файле pins.h получается указаны только первые два провода..
Как быть с ними? Дописать вручную типа
#define LCD_PINS_E 7 (кстати по дисплею это пин Е или номер 6 по счету, это не тоже самое что #define LCD_PINS_ENABLE 2 ?)

Revenger писал(а): #define LCD_PINS_RS 4 //- поставил своё значение
#define LCD_PINS_ENABLE 2 //- это я поставил своё значение
#define LCD_PINS_D4 23 а дальше не пойму, что за "Д" ...
#define LCD_PINS_D5 25
#define LCD_PINS_D6 27
#define LCD_PINS_D7 29

#define LCD_PINS_RS 4 - это 4 пин lcd
#define LCD_PINS_ENABLE 2 - это 6 пин lcd
всего указывается 6 пинов lcd, а вот с кнопками непонятно как то, может лучше энкодер поставить.

И судя по этому документу: https://github.com/T3P3/Marlin/blob/Mar ... lin/pins.h
пины должны быть расставлены так:

#define LCD_PINS_RS 4
#define LCD_PINS_ENABLE 17
#define LCD_PINS_D4 30
#define LCD_PINS_D5 29
#define LCD_PINS_D6 28
#define LCD_PINS_D7 27

Не не не... подождите...
#define LCD_PINS_ENABLE 2 //- это я поставил своё значение --- это как раз то, что Я уже поставил по своей распиновке. RS по распиновке дисплея у меня идёт на 2 провод жгута.

Добавлено спустя 1 час 13 минут 16 секунд:
дополню.... на плате мелзи разъём всего на 10 проводов, так что 11 и более - это уже явно не для мелзи.

В конфиге вроде же выводы контроллера прямо указываются? Кстати на самой плате возле разъема контакты как-то обозначены?

Ну в общем то да, обозначены. Вот картинка, внизу на ней как раз тот разъём *где 10 контактов)

Отлично. В чем проблема подключить дисплей согласно табличке, озаглавленной как "This table shows the pins that the ribbon cable connects to on the Sanguinololu, and the equivalent on RAMPS: " из статьи о Panelolu? А конфигурацию пинов в pins.h оставить стандартную.
