Итак свершилось.
Всё сделал как всегда, т.е. сначала купил (поскольку вообще ноль, то купил готовый комплект Prusa i3 в "акриловом обвесе"), а потом нашел форум, где об этом почитать ))
Вот и прошли томительные 27 дней ожидания и ТК доставила мою посылку.
Правда почему-то на пару кг меньше, чем заявлено продавцом.
О развитии событий буду повествовать здесь, а пока поехал получать, вооружившись фото и видео (для возможного спора с продавцом алиэкспресса).
------------------------------------------------------------------------------------------------------------------------------

1. Блог разработчика/производителя, где всегда можно задать вопрос, получить поддержку (откликаются), скачать обновлённый софт и документацию. (они похоже начали даже переводить на русский.. не без веселухи получается*, но..)
https://www.facebook.com/zonestar3d
2. Дать прямые ссылки на их фолдер с выкладываемым софтом
http://www.dropbox.com/sh/x4qrnnjwgxl1c ... btrma?dl=0
3. В дальнейшем можно будет помещать так же различные улучшения и исходники прошивок.

Revenger писал(а):Не не не... подождите...
#define LCD_PINS_ENABLE 2 //- это я поставил своё значение --- это как раз то, что Я уже поставил по своей распиновке. RS по распиновке дисплея у меня идёт на 2 провод жгута.

Добавлено спустя 1 час 13 минут 16 секунд:
дополню.... на плате мелзи разъём всего на 10 проводов, так что 11 и более - это уже явно не для мелзи.

2 пин там не используется. В верхнем ряду написаны номера пинов, в нижнем ряду а1-а4 --- 30-27 соответственно. Вообще Melzi является модификацией Sanguinololu и в первую очередь надо ориентироваться на информацию по ней: http://reprap.org/wiki/Sanguinololu

попробую по этой таблице (надо на бумаге развести.. иначе не понятно все равно), спасибо.

А в пинс.х каком? В разделе по Printrboard похоже, но не те пины всё равно, не получится без редактирования.

Добавлено спустя 1 минуту 56 секунд:

Aleksandr-100 писал(а):2 пин там не используется. В верхнем ряду написаны номера пинов, в нижнем ряду а1-а4 --- 30-27 соответственно. Вообще Melzi является модификацией Sanguinololu и в первую очередь надо ориентироваться на информацию по ней: http://reprap.org/wiki/Sanguinololu

ну то, что не используется я понял, считаю за вычетом этих двух. Попробую еще по ссылке тоже почитать.. каша в голове уже.

В общем было непонятно с кнопками, распечатал несколько схем и поглядел прошивки. выяснилось что у melzi не хватает на этом разъеме 2 пина в отличии sanguinololu, и если подключать экран и кнопки(или энкодер) тогда нехватает одного пина. Его надо брать с разъема fan. Скорей всего это 4 пин.
На вашей плате както странно кнопки припаяны , думаю надо все переделывать в соответствии схемы Panelolu, 3 кнопки вешаются в место энкодера и четвертая кнопка reset.
По прошивке Printrboard нужно править только то, что касается sd card в нужных разделах, у них с melzi аналогичные схемы подклячения sd card. А подключение lcd и кнопок в разделе sanguinololu-melzi pin.h

Ребята, большое спасибо, что помогали и дали много пищи для размышления и тем для изучения.
На сейчас проблема решена "кардинально"... нашел поставщика (судя по всему именно производителя) данного аппарата, ну и за три дня переписки всё же пришли к тому, что они мне прислали прошивку. Сейчас прошил и дисплей наконец-то ожил. Гора с плеч в том плане, что принтер теперь не кажется калекой )) И теперь есть то, что можно поковырять изнутри, т.е. прошивка с пинмаи и т.п.
Кстати вот так прописаны они в оригинале в прошивке репетирхост (пинс.х):
#define LCD_PINS_RS 28//A3
#define LCD_PINS_ENABLE 29//A2
#define LCD_PINS_D4 10
#define LCD_PINS_D5 11
#define LCD_PINS_D6 16
#define LCD_PINS_D7 17
#define ADC_KEYPAD_PIN 1//D30
#endif

Совершенно не так, как я начал вбивать эти параметры. Т.е. я бы прозанимался этим сексом еще не одну неделю.
Вот так.. одной проблемой стало меньше. Теперь в свободное время можно будет попробовать добить прошивку мерлин

Еще раз спасибо за помощь!

Поехали дальше.
Перекинул провода кровати на отдельный жгут проводов БП через реле (взял пока что было, от авто) на 30А. Конечно клацает оно противно из-за постоянной попытки поддержки температуры, но за то разгрузил провода питания электроники принтера.
Установил конструкцию на обрезок от столешницы кухонной, так будет пожестче и ровнее.
Отпечатал фильтр на пластик. Правда чота он не очень вкручивается друг в друга, но ничего.
А, ну и несколько раз прогнал "автокалибровку" температуры экструдера. При печати сейчас колебания температуры не превышают вроде бы 5 градусов.

Осталось найти причину не горящего светодиода кровати. Точно помню, что горел при нагреве, а сейчас не горит. Вот как потух после первой прошивки (когда был утерян дисплей) так и всё ))

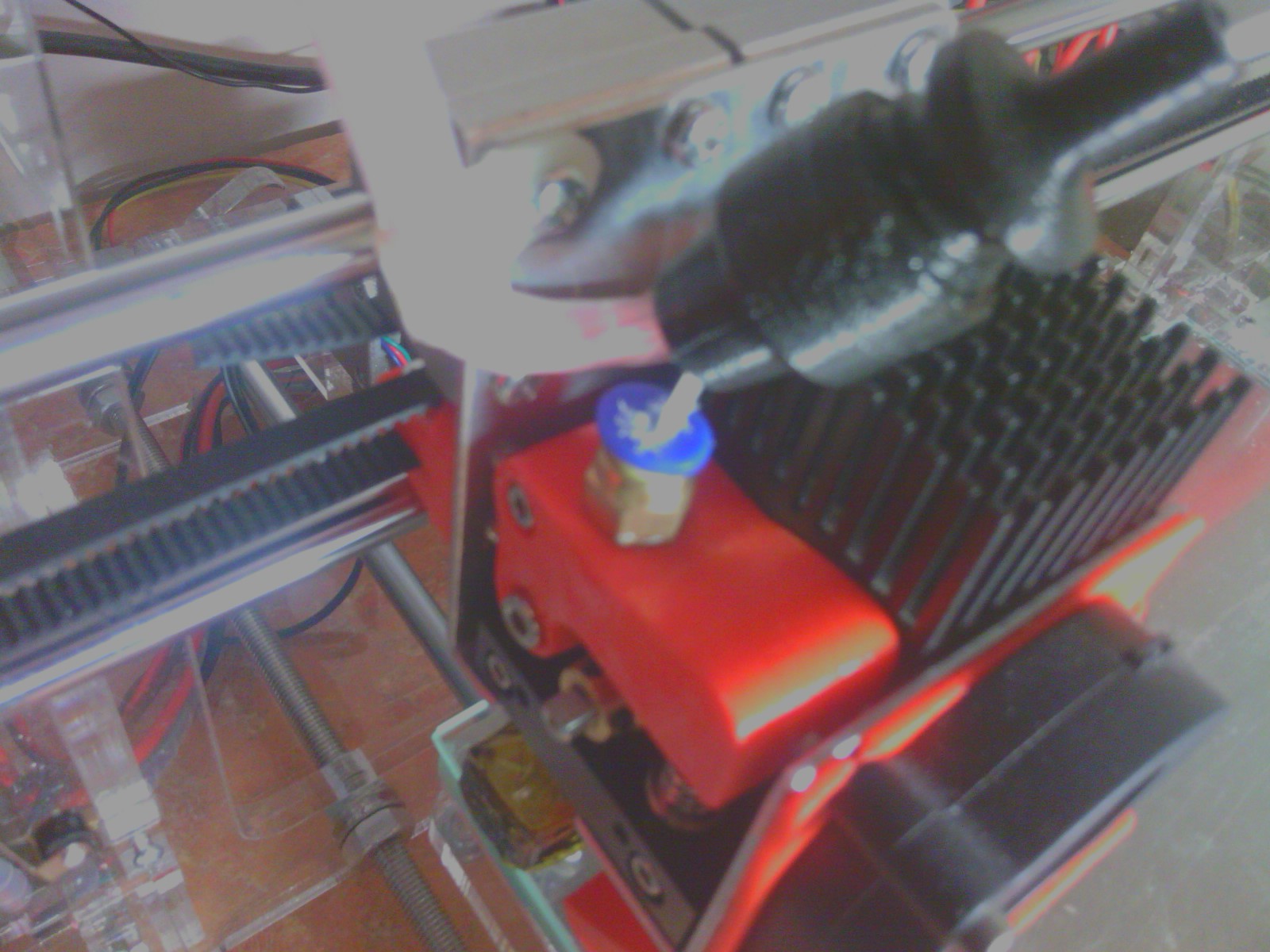

Может кто подсказать, что за стружка собирается на входе пластика?


Что до установки фильтра было, что после. И Именно здесь, сверху, собирается в этой части синей вставки. Если с подающей шестерни, то... почему собственно? Вроде не заметно, чтобы пробуксовывало.

Стоп,вообще-то эта муфта для боудена..И тефлоновый подвод крепится именно в муфте синей.А тут вообще вижу беду-беду))

Наверное "слепили из того, что было"... там еще внутри отверстия по кругу.. типа сетки. И она (синяя штуковина) не выковыривается.

Так и что делать-то? Что это?

Если без боудена печатаешь,то не просто синюю,а всю железку желтую надо снять!

Она мешает прохождению пластика или просто по соображениям "фейшуйности"?

Revenger писал(а):Она мешает прохождению пластика или просто по соображениям "фейшуйности"?

Там внутри есть зубы, которые должны боуден держать.
Вот эти самые зубы и царапают пластик, отсюда и крошка сверху насыпана.

Я понял... допечатает - выкручу эту гадость и загляну её "в глаза"...

"Гадость выкрутил". Спасибо, именно она крошила пластик. Вот китайцы... слов нет.

ПО скачкам температуры тоже разобрался.. термистор почти полностью вылез из отверстия рядом с нагревателем. Намазал туда термопасты и воткнул поглубже чуть. Пока нормально принтер стартует с заданием. Надо как-то закреплять жгут проводов...

БП пока работает компьютерный. Даже удивлён, что тянет, правда больше 95 стол пока не грел (да он в общем то греться то будет очень долго.. итак около минут 20).
Попутно осваиваю компас. Сейчас смоделил не сложный сувенир ребёнку, печатаю второй экземпляр (первый поотклеился от лака для волос и подпортился) на клее для ногтей. Если получится без косяков - прилеплю фото.. ну типа похвастать

Кстати.. на этом прозрачном клее ("для натуральных ногтей" написано) порой так к стеклу приклеивается, что.. короче в нескольких местах уже вырвано стекло. Реально.. сам бы не поверил, но.. Возможно потому, что отрывал ДО полного остывания (порой с диким треском остывает деталь из АБС), а может потому, что очень сильно расплющивал первый слой.

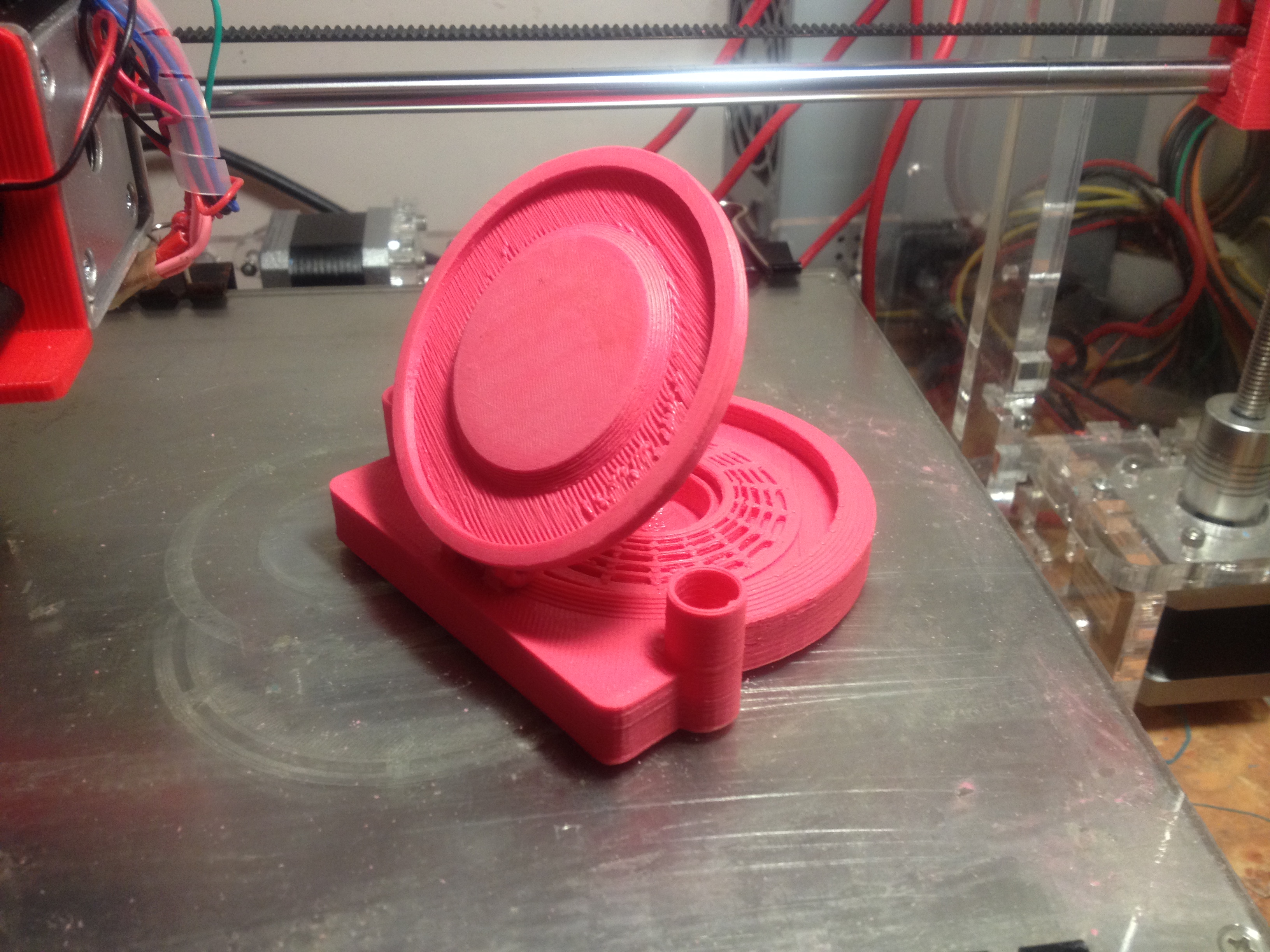

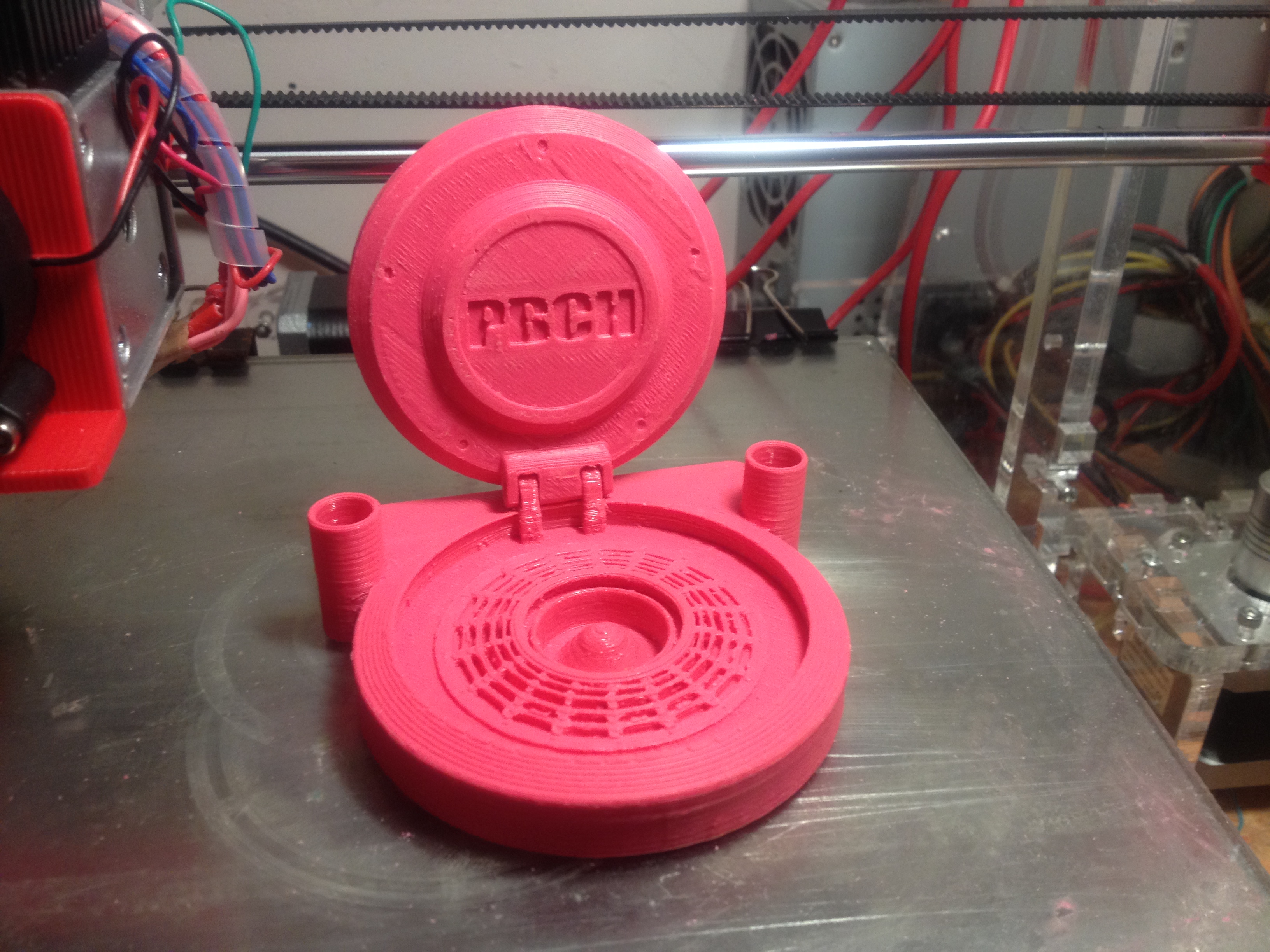

ВоПчем вот... После получасовой обработки напильником собрал воедино.

Не закрывается полностью, т.к. узел петли пока не доработал. По идее так открытая и должна быть, просто печатал из двух деталек и штифта.

Не обошлось и без такого косяка (печатал без поддержки и притормозил кулер в этом месте, думал отклеиваться начнет деталь)


За основу была взята вот эта гуглокартинка:

Неплохо получилось
Сначала подумал формочка для печенек
