Zharv писал(а):Но вообще я так подумал и с 4 см в теории может получится, луч то ровный будет, фактически мы просто будем увеличивать картику без "шума"

Дело не в ровности луча... повесите на 3 ось и даже кривым "сканируя" поверхность получите равномерную засветку.
Тут важнее равномерная плотности луча по длине, то есть если он где то шире/уже то и плотность светового потока на единицу длины должна быть меньше или больше.
Еще важный момент, луч должен проходить через матрицу под углом близким к перпендикуляру так как жк под большим углом не работает.
Френель из-за низкой толщины смотрится выгоднее, но опять же они не работают под большим углом.

Приехал такой лазер


80 мВт, 400-405 нм

При прямом засвете полимер твердеет достаточно уверенно за секунд 6-8. Через дисплей не твердеет хоть убейте, я держал минут 5 в сумме, и с насадкой и снимал, нет результата.

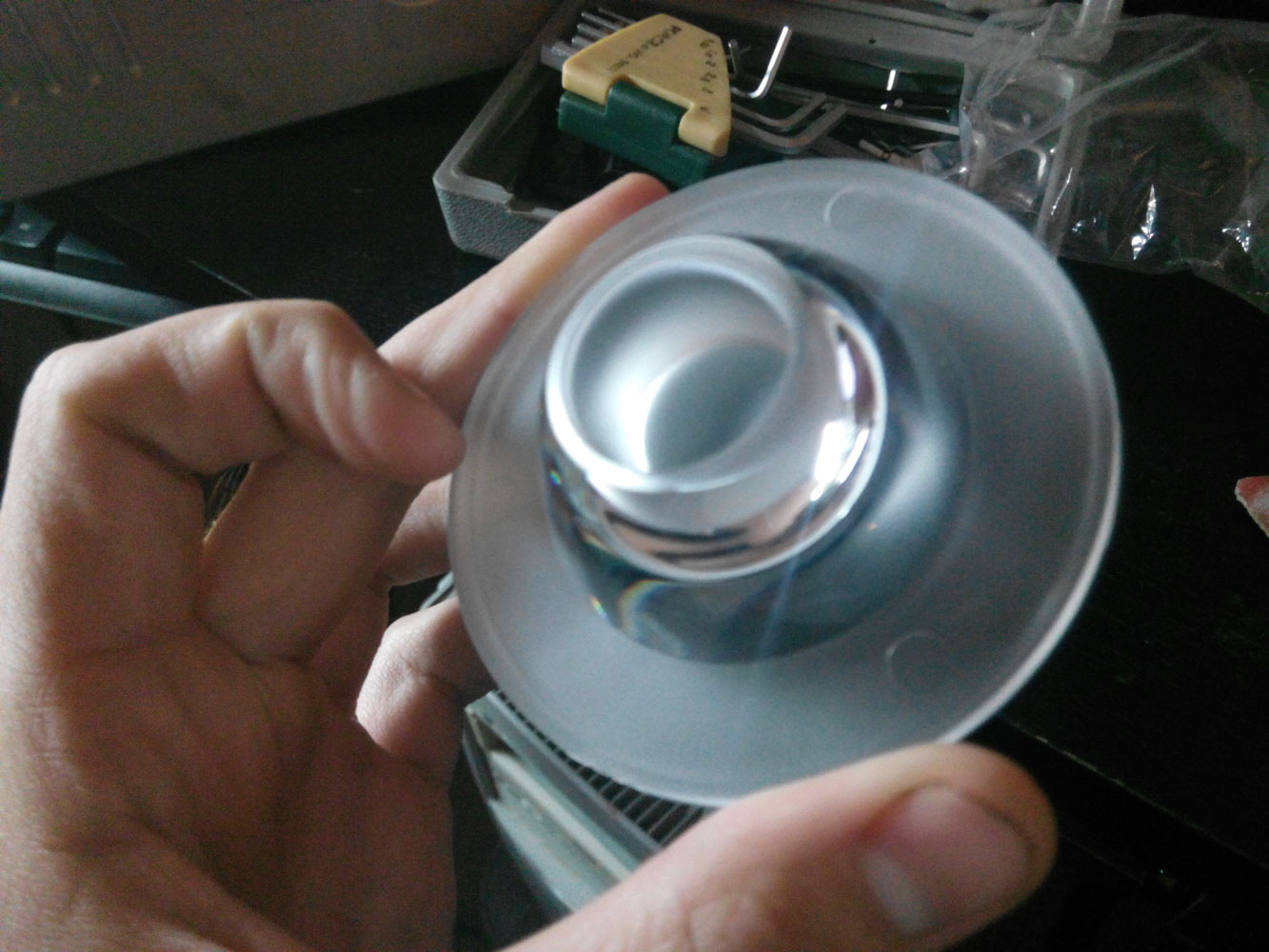

Так-же приехали линзы 50 шт на лазер, светики не плохо так собирает, но пока ни настроения ни желания нет. Похоже нужно набирать матрицу из 3Вт Cree c колиматорами, а то это не серьезно.

Присмотрел себе 21" монохромный 2048x1536 дисплей бу в китае, но чет я теперь очкую (с)

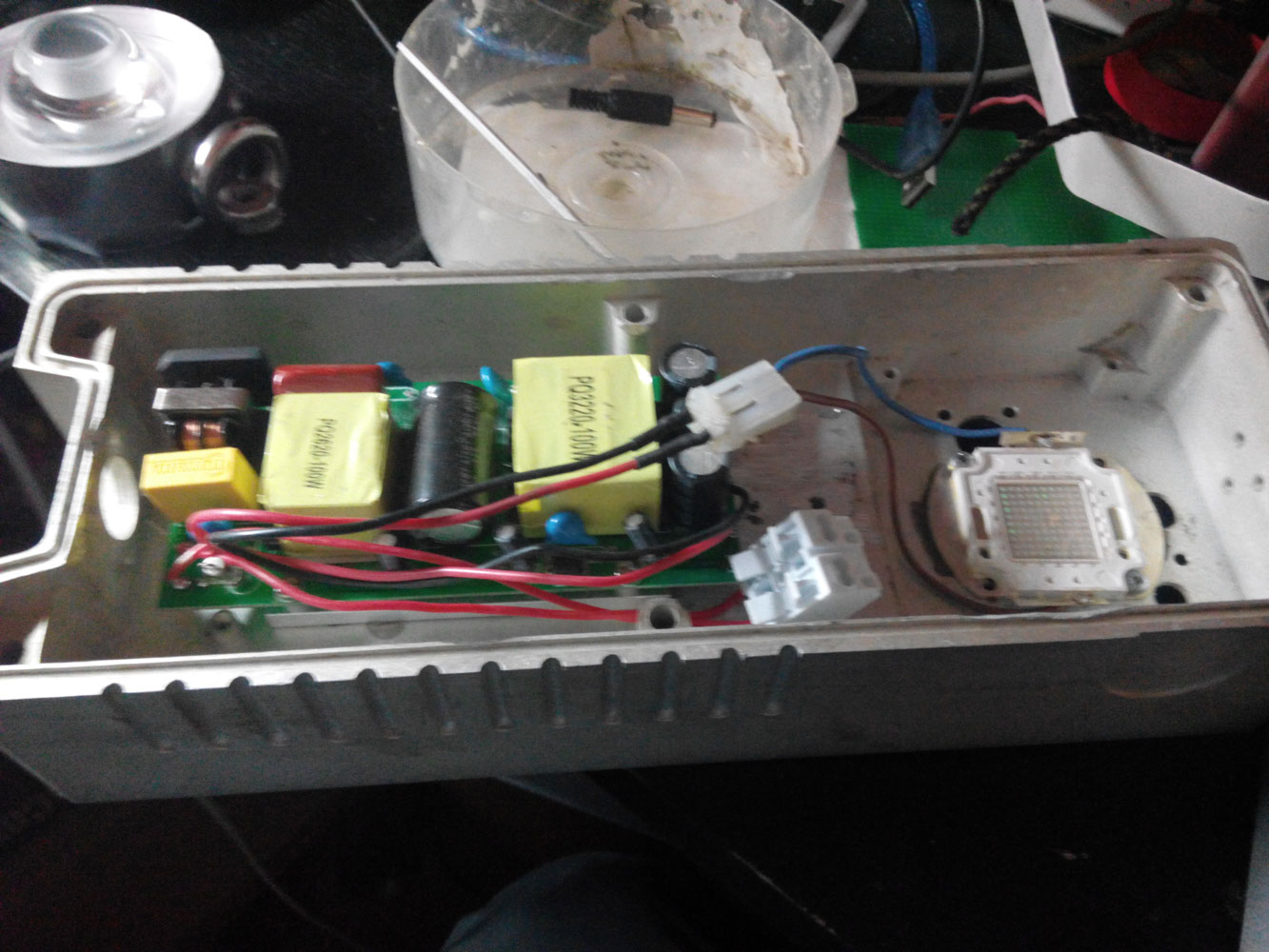

Zharv, нужно найти поляризатор, который не режет свет до 400нм, без этого думаю все попытки обречены на провал. Я тоже долго эксперементировал с LCD. Заказал 100ВТ LED на 420нм, 30 градусную собирающую линзу, разобрал китайский смартфон освободил его LCD от лишего, написал программу под Android для смены слоев, и уже предвкушал создание компактного 3д принтера с WiFi, пока ко мне не приехал LED, отвердить получилось секунд за 30(полимер который твердеет за 2сек от проектора), но только в непосредсвенной близи отк LEDa, 1-2см, при этом через 40сек, экран намертво темнеет от перегрева, если же еще добавить в этот бутерброд френель, то полимер вообще не твердеет. В общем даже если взять 200ВТ LED и что то придумать с охлаждением, думаю глупо терять 90% мощности источника света, вывод что нужен поляризатор который не режет все до 400нм, или другой тип дисплея, какие нибудь инновационные электронные чернила. Так что забросил я это дело до появления нужных материалов, развлекаюсь с проекторами.

Мне проще сварить полимер наверное с отверждением в видимом спектре)
У меня тут параллельная затея, делаем сейчас реактор что-бы варить полиуретаны, я подумаю над этим.

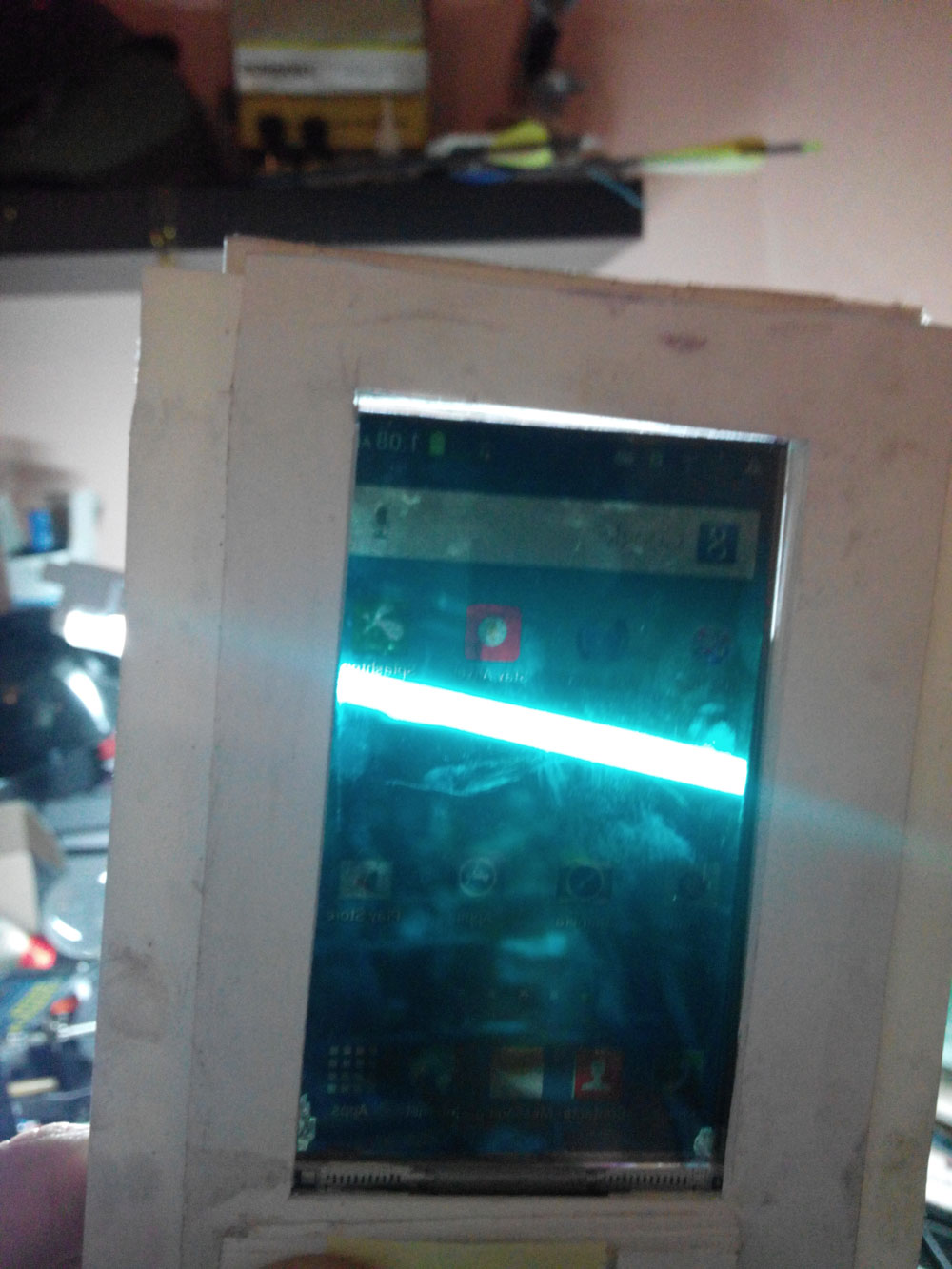

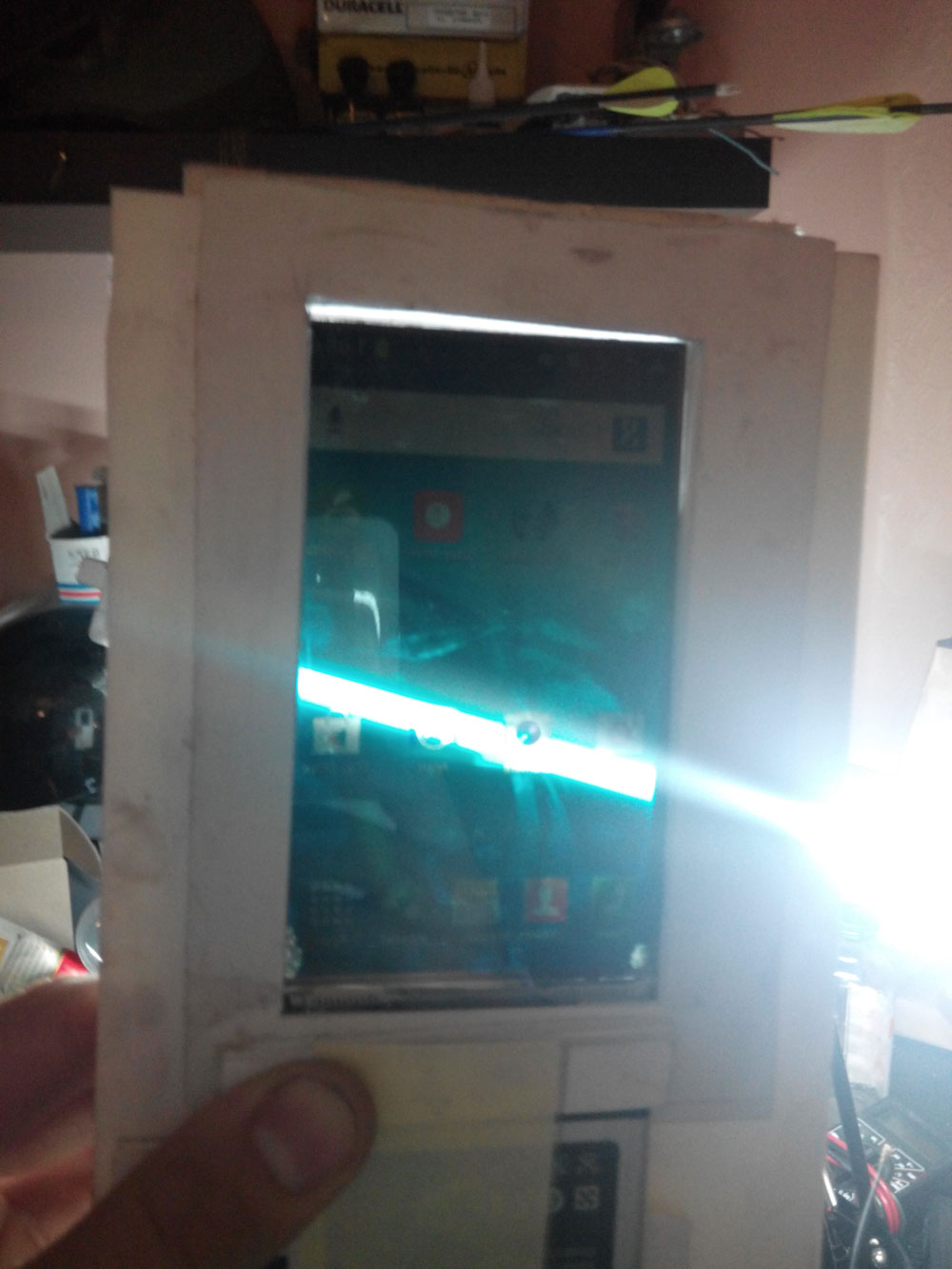

Кстати, вот на что я еще обратил внимание, ладно полярики и стекло задерживают часть света, но отражение господа просто жесть При свете лампой этого не видно сильно, но вот когда я светил линейным лазером ... В общем много


Сегодня прочитал вот что :
- поглощение света матрицей около 30%
- для уф полимеров нужно света от 70 мВт/см2 ( желательно от 150 мВт)
- для полимеров видимого света от 450 нм нужно уже около 2Вт/см2

учитывая 30% однозначных + отражение + уф фильтр в поляриках который скорее всего захватывает немного и ближнего уф ... пичалька.

И снова здравствуйте
Поскольку я любитель доставать скелет из шкафа то после передышки в год решил все-же вернутся к шишконабиванию)

Для начала я перешестрил инет на тему чего новенького появилось и как-то приуныл немного, по сути из нового для себя обнаружил MEMS mirror 4 axis.

Но цена

Далее начал копать в сторону DLP, подумал что может кто-то уже смог завести чип на простеньких МК, но в нете вообще скудно, есть упоминания что нужен быстрый FPGA но реальных подвижек нет. И тут я снова присмотрелся к 3LCD проекторам и меня как осенило...


Черно белый дисплей в компактном корпусе с шикарным DPI. Например для дисплейчика 800*600 1 пиксель это 14 микрон.
Полез на OLX , нашел полу живого Philips древнего за просто копейки 15 енотов, он после скачка напряжения начал показывать полосы. Судя по внутренностям его уже пытались вылечить, но похоже пациент безнадежен.

В общем есть у меня теперь 3 дисплея 800*600, 36 пинов, есть даташит на проектор (просто нереально круто, с эти оказались проблемы). Даташитов на эти дисплейчики почти нет, я наковырял парочку от похожих, то если бы не даташит проектора все было-бы совсем печально.

Итак, это полностью аналоговый девайс ака кучка сдвиговых регистров. Полярики в основном от Polatechno, с вот таким вот графиком


Не густо конечно, но что есть то есть. Отрыл в закромах фотополимера немного, взял лазерную указку 80 мВт 420нм (полосой которая светит), просветил через дисплей и полимеризация пошла. Заказал в китае светодиодов 3Вт, а пока вот пытаюсь собрать макетку.
По плану сейчас собрать некий аналог нано https://www.kickstarter.com/projects/82 ... e-3d-print , даже с 800*600 и рабочем полем как у нано по моим подсчетам выходит разрешение 125 микрон.

Надеюсь все норм, полез писать код

Добрый вечер, был приятно удивлён по поводу воскрешения данного топа. Планируете использовать систему линз после дисплея?

Не, после дисплея не хочу, а там будет видно.
Пока проблема в том что электронщик с меня не очень, та сборка что я собрал не жизнеспособна. Заказал в китае нужные мне микрухи но как наздо НГ у них. Сижу вот жду теперь.

А через что на борде вы подключали 3LCD (или что там у вас с большим шлейфом)?
И вообще, где покупали?

Madf писал(а):А через что на борде вы подключали 3LCD (или что там у вас с большим шлейфом)?
И вообще, где покупали?

Проблемы купить дисплей нет, на алиекспресе их 100500 всяких разных, от 50 у.е шт. Проблема найти даташит на них, а с этим все плохо, от слова совсем) Я ради интереса написал одному крупному продавцу, мол готов купить но нужен даташит, тот ответил мол нет таких и ищите даташит от производителя проектора. Толковых даташитов на проекторы тоже кот наплакал, а если и есть то по дисплеям там в основном нет ничего, от слова совсем . Максимум если повезет распиновку узнать дисплея.

В моем случае я недели 2 собирал инфу с разных мест по крупицам. У меня есть даташит на проектор, пару толковых книг для основ. Пины я уже знаю, кое как я понял их назначение, осталось это все оживить а тут все не просто так как у меня 36 ног, на 26 из них нужно подавать импульсы от 15/13/8/3В и этот зоопарк здорово портит картину. Родная плата просто под 3 дисплея 2-х слойная размером А5 вся усеяна транзюками и ОУ и т.д а сам диспелй по факту 3 больших сдвиговых регистра. И вот чем их подключать я еще определяюсь и точного ответа дать не могу так как еще не смог ничего сделать

Это если в двух словах)

Ссылку бы дали на конретную модель, а то непонятно даже, что за зверь.

l3p05s

http://ru.aliexpress.com/af/l3p05s.html ... ext=l3p05s

на этот дисплей есть даташит в гугле

Но моделей очень много, вплоть до 4к

Спасибо, чуть прояснилось.
Это прозрачный, монохромный дисплей или нет?

Да,монохромный прозрачный, ну как сказать, судя по графикам что я дал выше там потери 60%
