Автоуровень кровати: ёмкостной датчик расстояния

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение mrsnowin » 14 май 2015, 12:28

RoninDev писал(а):Наткнулся тут на вот такое решение. Что думаете? http://geektimes.ru/post/249138/

Повторил данный вариант не без помощи автора поста. Работает великолепно!
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение porex » 14 май 2015, 13:10

В такой реализации hotend держится только на алюминиевом бруске? Как это влияет на качество печати, люфт есть?
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение mrsnowin » 14 май 2015, 13:46

porex писал(а):В такой реализации hotend держится только на алюминиевом бруске? Как это влияет на качество печати, люфт есть?

Да именно так. Тензо балка одной стороной на каретке, на второй стороне хотенд с совсем не большим люфтом в верх (вниз люфта нет). Никак не влияет на качество печати, тензо балка очень прочная. Я бы даже сказал что при прижатии к столу гнется не балка, а Х каретка в месте где балка прикручивается, то есть если там усилить - вообще не будет заметно каких либо движений.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение RoninDev » 14 май 2015, 16:27

icehardy писал(а):акселерометр был закреплен на столе?
а если на хотэнде закрепить? в том же tiko похоже так сделано, и как то ведь работает
сработка по событию tap отслеживалась, или по ускорениям?

свой акселерометр не получил еще, тоже буду пробовать


Да, на столе. Может не акселерометр а какой-нибудь датчик наклона, я не особо в этом разбираюсь. Датчик выводит ускорение, событий в нем нет.
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение setar » 22 май 2015, 11:39

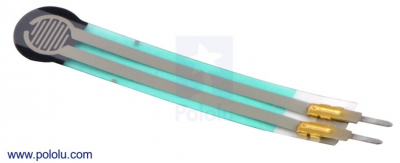

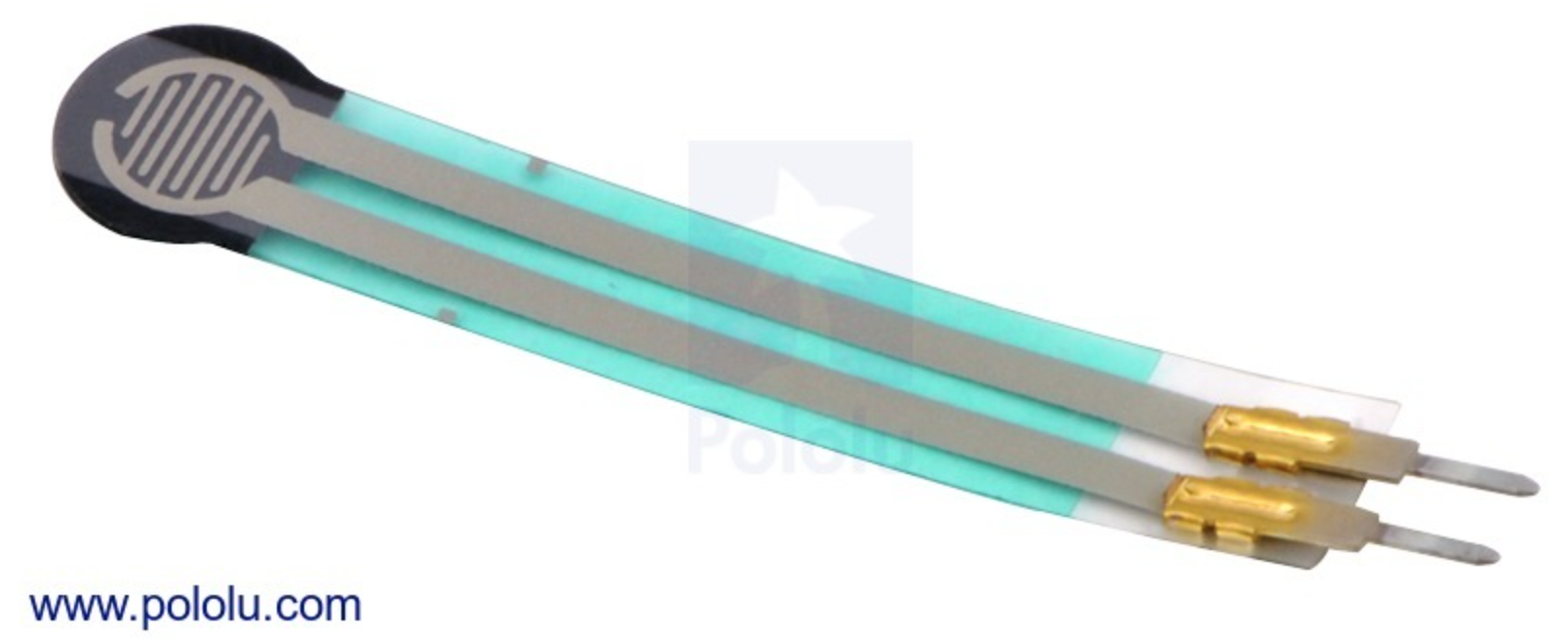

я делал такую систему, причем достаточно одного резистивного датчика нажима.
подкладывается между кареткой и экструдером
Вложения
Снимок экрана 2015-05-22 в 10.38.08.png
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение abuharsky » 22 май 2015, 14:39

setar писал(а):я делал такую систему, причем достаточно одного резистивного датчика нажима.
подкладывается между кареткой и экструдером



из вашего опыта, достаточно "четко" срабатывает?
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение setar » 22 май 2015, 15:21

мне сравнить не с чем. калибровку этой подсистемы не делал.
срабатывает, первый слой печатается корректно, всякий раз.
Но я это использовал для других задач - автогашение резонансных режимов работы (так и не довел по ума)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение drykov » 22 май 2015, 16:37

setar писал(а):подкладывается между кареткой и экструдером

На менделе 90 и даже выборки в экструдере под датчик не делали? Можно как нибудь фото?
drykov

Сообщения: 13
Зарегистрирован: 20 дек 2014, 23:59
Откуда: Тверь

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение setar » 22 май 2015, 16:59

у меня не m90, мутация прусы с кареткой на рельсовой направляющий.
никаких выборок не делал, а датчик даже не крепил а просто подложил между основанием экструдера (не горячего конца) и каретки.
фотать нечего, ибо было разобрано за ненадобностью.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение ales2k » 22 май 2015, 17:38

К вопросу о нужности авто уровня вообще.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение setar » 22 май 2015, 17:52

Сложный вопрос.
если кровать регулируемая то в общем случае он не нужен.

С другой стороны я сейчас делаю принтер с большим полем печати 400x300, и там особо не порегулируешь стол (если на трех точках поднимать будет прогиб в центре, или по краней мере механическое напряжение).
Так что видимо придется делать автокалибровку уровня.

Тут то все наработки коллег и пригодятся.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение abuharsky » 22 май 2015, 18:09

ales2k писал(а):К вопросу о нужности авто уровня вообще.



у меня маленькая кровать, раньше постоянно подкручивал, регулировал, было идеально, но 1 принт от другого координально отличались, то засирается первый слой, то недостает, а то и чуть ли не ломается, а уж каптон со стекла сдирает - это постоянно.

Как потом уже выяснилось - проблема в том, что стол фанерный, от нагрева его дико выгибает, если прогревать до 110 в течении 5 минут, все как надо выгибается и от этого можно плясать. Однако, до выявления этой проблемы удалось успешно и нормально настроить автокалибровку.
abuharsky

Сообщения: 420
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение p.Omelchenko » 25 май 2015, 17:41

Повторил данный вариант не без помощи автора поста. Работает великолепно!

я правильно понимаю, что вся конструкиця экструдера на каретке держится через балку дачика (и хотэнд, и двигатель, и конструктив подачи путка)?
Prusa mk3s + mmu2s | Voron Switchwire | Voron v2.4r2
Аватара пользователя
p.Omelchenko

Сообщения: 243
Зарегистрирован: 29 окт 2014, 15:14
Откуда: Питер - Москва - Подольск
прог. языки: php
ФИО: Павел Омельченко

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение mrsnowin » 25 май 2015, 19:53

p.Omelchenko писал(а):
Повторил данный вариант не без помощи автора поста. Работает великолепно!

я правильно понимаю, что вся конструкиця экструдера на каретке держится через балку дачика (и хотэнд, и двигатель, и конструктив подачи путка)?

Нет, только хотэнд.
Custom Prusa i2, сопло 0.3, слой 0.2.
mrsnowin

Сообщения: 55
Зарегистрирован: 08 авг 2014, 18:36

Re: Автоуровень кровати: ёмкостной датчик расстояния

Сообщение RoninDev » 01 июн 2015, 13:06

mrsnowin писал(а):Повторил данный вариант не без помощи автора поста. Работает великолепно!


Не поделитесь кареткой? Мне пришел датчик, но он что-то слишком длинный - 8 см. Думаю как удобнее разместить
Аватара пользователя
RoninDev

Сообщения: 207
Зарегистрирован: 22 янв 2015, 10:33
прог. языки: kotlin, golang, java, c#
