Термобокс

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Термобокс

Сообщение Radus » 08 май 2014, 10:41

Naruto писал(а):Прикольный способ, надо попробовать :), но требует много пространства, то есть подойдет для деталей размером от силы в четверть площади стола, скорости очень медленные ставить... опять же решение всяких мелких проблем вроде куда девать скрепки держащие стекло? то есть стекло лепить на скотч двусторонний либо еще сильнее уменьшать размер площади печати. аналогично работает юбка (только вот время увеличивается и расход лишний пластика и в случае печати вазочки (спиралвазе) не годится.

Да такой способ годится только для дельты. Для обычного менделя такое сделать сложно, но если постараться думаю можно.
Главное что показано на видео это результат, а результат просто отличный!
Деталь нисколько не покоробилась иза термоусадки!
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Термобокс

Сообщение dmitrinet » 08 май 2014, 23:39

Если я не ошибаюсь, то выпуск подобных принтеров уже налажен
http://kuehlingkuehling.de/shop/kuehlin ... rettyPhoto
dmitrinet

Сообщения: 32
Зарегистрирован: 05 мар 2013, 13:13

Re: Термобокс

Сообщение Naruto » 09 май 2014, 09:58

dmitrinet писал(а):Если я не ошибаюсь, то выпуск подобных принтеров уже налажен
http://kuehlingkuehling.de/shop/kuehlin ... rettyPhoto

1. моторы внутри бокса, а цель вытащить их за пределы (может у них какие особенные моторчики, цена во всяком случае такая, что можно предположить некий особенный контент :) )
2. Кинематика на первый взгляд самая обычная, ни как не COreXY...
Собственно надев акриловый короб на i3 получим тот же функционал :) за меньшие деньги... имхо маркетинг и развод на бабло...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Термобокс

Сообщение Radus » 27 май 2014, 08:34

Ну что у кого какие успехи с термо-боксом ?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Термобокс

Сообщение ylvov » 29 май 2014, 02:20

Radus писал(а):Ну что у кого какие успехи с термо-боксом ?

А что есть мысли? :wink:
У меня скоро будет на новой Delta :Yahoo!:
Модель в SolidWorks уже готова. Осталось в след месяце запрактиковать.
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Термобокс

Сообщение Radus » 29 май 2014, 10:49

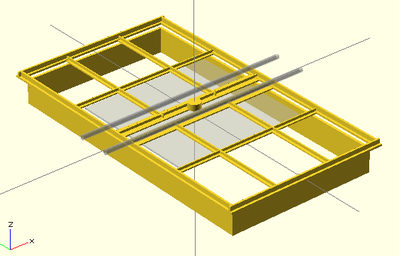

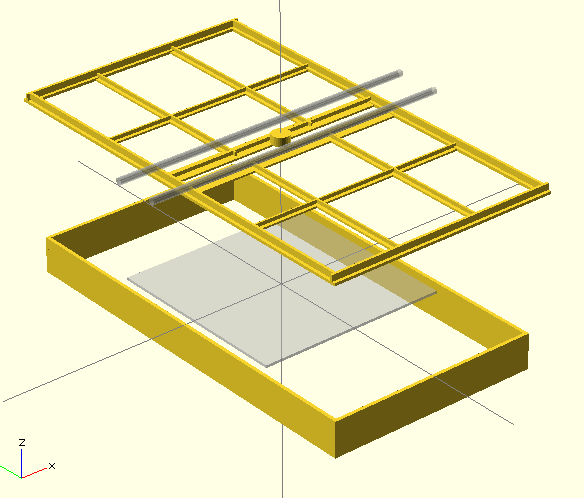

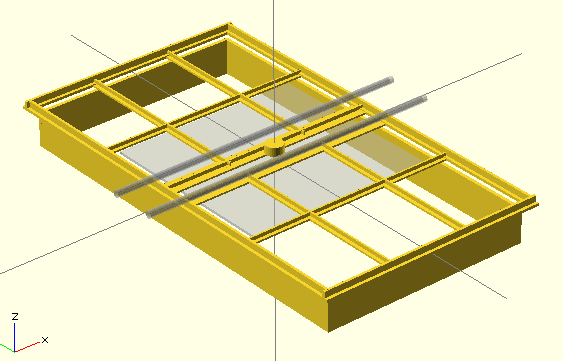

В общем вот что-то типа такого изобразил для прюши менделя =)
Две рамки, нижняя и верхняя, между ними натянуть теплоизоляционную пленку.
При поднятии и опускании каретки пленка будет складываться гармошкой.
Таким образом внутри бокса остается только нагревательный стол.
Экструдер и все моторы остаются снаружи.
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Термобокс

Сообщение om2804 » 29 май 2014, 12:35

Кто-то уже использовал похожую систему с пакетом для запекания курицы. Вполне успешно
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Термобокс

Сообщение Naruto » 30 май 2014, 00:50

Radus писал(а):В общем вот что-то типа такого изобразил для прюши менделя =)
Две рамки, нижняя и верхняя, между ними натянуть теплоизоляционную пленку.
При поднятии и опускании каретки пленка будет складываться гармошкой.
Таким образом внутри бокса остается только нагревательный стол.
Экструдер и все моторы остаются снаружи.

очень практичный вариант, пленки термо изоляционные неплохие идут к автоаптечкам некоторым (типо накрывать пострадавших)
к своему новому принтеру на corexy, думаю сверху не крышку сделать жесткую, а то же шатер из пленки...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Термобокс

Сообщение Radus » 30 май 2014, 10:35

Naruto писал(а):очень практичный вариант, пленки термо изоляционные неплохие идут к автоаптечкам некоторым (типо накрывать пострадавших)
к своему новому принтеру на corexy, думаю сверху не крышку сделать жесткую, а то же шатер из пленки...

Да у меня как раз есть такая пленка вот и хочу с ней попробовать.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Термобокс

Сообщение Naruto » 03 июн 2014, 17:38

Radus писал(а):
Naruto писал(а):очень практичный вариант, пленки термо изоляционные неплохие идут к автоаптечкам некоторым (типо накрывать пострадавших)
к своему новому принтеру на corexy, думаю сверху не крышку сделать жесткую, а то же шатер из пленки...

Да у меня как раз есть такая пленка вот и хочу с ней попробовать.

Выкопал вчера эту пленку из аптечки авто (на ней зачем то срок годности указан, в обчем просроченная, значит не жалко)
отрезал кусок и накрыл принтер, результаты улучшились, печатал каретку Х оси расположенную вертикально (8 см высота, 7 см ширина . около 1 см толщина) первый раз не было расслоений на такой детали... внутри температура была 50-60 градусов. (температура детали в верхней части 60-70, несмотря на кучу щелей и работающий вентилятор электроники)
Думаю на новом принтере может в конструктиве Хакселя и не понадобятся жесткие стенки, приклеить на каптон эту пленку на боковины , снизу , и сверху шатер соорудить ...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Термобокс

Сообщение ylvov » 13 июн 2014, 21:43

Новый принтер. U3D-Delta Termo.
На неделе буду собирать.
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: Термобокс

Сообщение slonick » 17 июн 2014, 15:25

Выглядит красиво...

Кровать квадратную хочешь? А чего не круглую, феншуй нарушаешь :)
slonick

Сообщения: 46
Зарегистрирован: 24 май 2013, 14:14

Re: Термобокс

Сообщение om2804 » 19 янв 2016, 14:19

Поднимаю тему в надежде, что кто-то пробовал и может поделится результатами.
С движками и электроникой понятно. Их надо выносить из нагрев зоны. А вот что на счёт напечатанных деталей? Например, крепления направляющих или хотэнда? Если они напечатаны из того же ABS. На них тоже будет воздействовать температура.
Делать их из металла можно, но как-то муторно. Есть ещё какие-то идеи?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Термобокс

Сообщение setar » 19 янв 2016, 14:38

вопрос актуальный, но пока не делал - много думаю :)
для кинематики H-Bot, CoreXY нужно перенимать опыт коллег CNC:
Аватара пользователя
setar
Site Admin

Сообщения: 10409
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Термобокс

Сообщение icehardy » 19 янв 2016, 14:50

материал бы такой найти, из которого они гармошки гнут
а согнуть уже не сложно )
нужно вроде полиэтилена что то
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
