Киньте добрые люди файлы Configuration.h и Configuration_adv.h для deltы и какие еще изменения в Marlin нужны? В инете все файлы битые какието

IvanovD174 писал(а):Киньте добрые люди файлы Configuration.h и Configuration_adv.h для deltы и какие еще изменения в Marlin нужны? В инете все файлы битые какието

В чем битость? Вот файлы из самого надежного источника - от автора

Благодарю!, Да с обычной системой координат все работает на отлично, только дельту заливаю, начинается, то концевики не работают,то двигатели троить начинают,и на изменение в Configuration.h не особо реагируют ))).Конечно, возможно и в руках дело но Marlin при первой проверке ошибки выдавать начинает! Сегодня опробую, отпишусь!

IvanovD174 писал(а):то концевики не работают,то двигатели троить начинают,и на изменение в Configuration.h не особо реагируют

Точно такая же история! не понимаю, в чем дело с декартовой СК не пробовали, но дельта вообще себя подозрительно ведет.
Например, концевики по одному работают, а когда все 3 подключаешь, пронтерфейс может сконнектиться с принтером только когда они все замкнуты и никак иначе.
По поводу движения - двигатели тоже как бы троят.. Двигаются, но гудят, иногда прокручиваются. Здесь может быть проблема в неправильном подключении,но по схеме все, вроде.
Пробовали разные варианты, но все не то. Грешили еще на напряжение и на ремни, но пока ничего не выявилось

Чисто ради интереса загрузили прошивку с декартовыми координатами, шевелили движки. Вниз спокойно спускаются, а вверх не могут. то есть шаговики пытаются, но силы не хватает поднять каретку. Кто-нибудь сталкивался с такой проблемой? Если это питания не хватает, то как лечить? или есть другие причины?

Сообщение TedBeer »

В чем битость? Вот файлы из самого надежного источника - от автора

CПС еще раз, работает "как швейцарские часы"

saleenes7 писал(а):Наконец-то могу поделиться фотографиями своей дельты!)
Сегодня подключили электронику, пробовали двигать))
Выглядит все пока колхозно, но это пока))
Экструдер тоже еще не подключен, пытаюсь заставить сначала его правильно двигаться..
Электроника RAMPS, прошивка Марлин.

Уважаемы подскажи откуда брал прошивку? А то не могу никак найти чтоб похоже на дельту двигалось. Просто прошивка движки двигаются вроде нормально, а дельта никак не хочет двигаться хоть как то похоже на правду.

Добавлено спустя 1 час 34 минуты 28 секунд:

saleenes7 писал(а):

IvanovD174 писал(а):то концевики не работают,то двигатели троить начинают,и на изменение в Configuration.h не особо реагируют

Точно такая же история! не понимаю, в чем дело с декартовой СК не пробовали, но дельта вообще себя подозрительно ведет.
Например, концевики по одному работают, а когда все 3 подключаешь, пронтерфейс может сконнектиться с принтером только когда они все замкнуты и никак иначе.
По поводу движения - двигатели тоже как бы троят.. Двигаются, но гудят, иногда прокручиваются. Здесь может быть проблема в неправильном подключении,но по схеме все, вроде.
Пробовали разные варианты, но все не то. Грешили еще на напряжение и на ремни, но пока ничего не выявилось

так же... поставил эндстопы и вверзу и внизу... оптические, вверх нормально ловит, вниз не очень... по координатам двигаю вообще какая то неразбериха... в основном один движок работает остальные так себе еле-еле... запустил пробную печать без прутка, два вжика паркуются вверх, потом вниз, третий (который потом более активный) стоит на месте.. и это все с дельтой прошивкой, нормальная прошивка 3-х координатная все двигается более менее нормально с учетом первых тестов...

Drimmer писал(а):Уважаемы подскажи откуда брал прошивку?

Все берут ее в одном единственно правильном месте.
Вот этот момент в Configuration.h

Код: Выделить всё • Развернуть

//===========================================================================
//============================= DELTA Printer ===============================
//===========================================================================
// For a Delta printer replace the configuration files with the files in the
// example_configurations/delta directory.

не проморгали?

holomrn писал(а):

Drimmer писал(а):Уважаемы подскажи откуда брал прошивку?

Все берут ее в одном единственно правильном месте.
Вот этот момент в Configuration.h

Код: Выделить всё • Развернуть

//===========================================================================
//============================= DELTA Printer ===============================
//===========================================================================
// For a Delta printer replace the configuration files with the files in the
// example_configurations/delta directory.

не проморгали?

Да уже увидел и отписался по поводу этой версии версии...

Всем привет. Вопрос по прошивке. Имею ATmega2560 остальное всякий хлам,
CONFIGURATION_H выставляю 7 = Ultimaker, шатл от магнитолы, экран 4 строки,
ридер SD китай все как-бы работает, платы управления двигателями могут менять
микрошаг, в Марлин только 301 = Rambo использует это. Кто пробовал шить просто
арду в этом режиме? Есть ли соответствие по пинам ?
И главное есть смысл или нет?
ДЛЯ Drimmerr видел инфу, что #define DELTA_SMOOTH_ROD_OFFSET 145.0 все эти значения
должны быть с нулем и точкой , #define DELTA_SMOOTH_ROD_OFFSET 145 прошитые так приведут к непонятным движениям.

mr_tony писал(а):ДЛЯ Drimmerr видел инфу, что #define DELTA_SMOOTH_ROD_OFFSET 145.0 все эти значения
должны быть с нулем и точкой , #define DELTA_SMOOTH_ROD_OFFSET 145 прошитые так приведут к непонятным движениям.

Проверил все значения дельты с нулями ( кроме самого первого...

Добавлено спустя 39 минут 33 секунды:

Drimmer писал(а):

mr_tony писал(а):ДЛЯ Drimmerr видел инфу, что #define DELTA_SMOOTH_ROD_OFFSET 145.0 все эти значения
должны быть с нулем и точкой , #define DELTA_SMOOTH_ROD_OFFSET 145 прошитые так приведут к непонятным движениям.

Проверил все значения дельты с нулями ( кроме самого первого...

Разобрался, как оказалось на z забыл выставить перемычки микрошага, на y и x все перемычки стояли (16 тобишь) а на z вообще не было...

Парни, может и vyut поможете:
Есть вопросы по Дельте. Такой принтер курю впервые.
Приехал новый дельта D-Force. Сразу возникло куча вопросов. Первые три:
Прошивка Марлин. Внутри обычная мега и рампс 1.4
1) Как калибровать платформу?
2) При печати экструдер крутится правильно
но при попытке провернуть экструдер из меню или ПО происходят странные щелчки. Такое впечатление, что принтер пытается провернуть одну из осей, которая сейчас в стопе.
и у него ничего не выходит
3) при нагреве график нагрева не ровнsй, а лесенкой. гуляет в пределах 10 градусов +-5 от заданной температуры. Из-за чего это и как фиксить?

3DPrinter писал(а):1) Как калибровать платформу?
2) При печати экструдер крутится правильно
но при попытке провернуть экструдер из меню или ПО происходят странные щелчки. Такое впечатление, что принтер пытается провернуть одну из осей, которая сейчас в стопе.
и у него ничего не выходит
3) при нагреве график нагрева не ровнsй, а лесенкой. гуляет в пределах 10 градусов +-5 от заданной температуры. Из-за чего это и как фиксить?

1. Что конкретно имеешь в виду?
2. Тут могу лишь сказать,что возможно, движку не хватает тока, чтоб провернуться. На драйвере ток правильный выставлен?
3. С такой проблемой не сталкивались, но на форумах где-то встречалось подобное, кто-то как-то это решал..))
возможно, эта статья http://null-b.blogspot.ru/2013/10/3d-reprap-5.html раздел про калибровку температуры, как-то поможет)

А вот лично у меня при обдуве температура заметно снижается, градусов на 30 от выставленной. Без вентилятора температура уверенно держится в районе заданной.
Неужели нагреватель не поддерживает заданную температуру? кто что может сказать по этому поводу?

3е - Калибровка термисторов

saleenes7 писал(а):1. Что конкретно имеешь в виду?
2. Тут могу лишь сказать,что возможно, движку не хватает тока, чтоб провернуться. На драйвере ток правильный выставлен?
3. С такой проблемой не сталкивались, но на форумах где-то встречалось подобное, кто-то как-то это решал..))
возможно, эта статья http://null-b.blogspot.ru/2013/10/3d-reprap-5.html раздел про калибровку температуры, как-то поможет)

А вот лично у меня при обдуве температура заметно снижается, градусов на 30 от выставленной. Без вентилятора температура уверенно держится в районе заданной.
Неужели нагреватель не поддерживает заданную температуру? кто что может сказать по этому поводу?

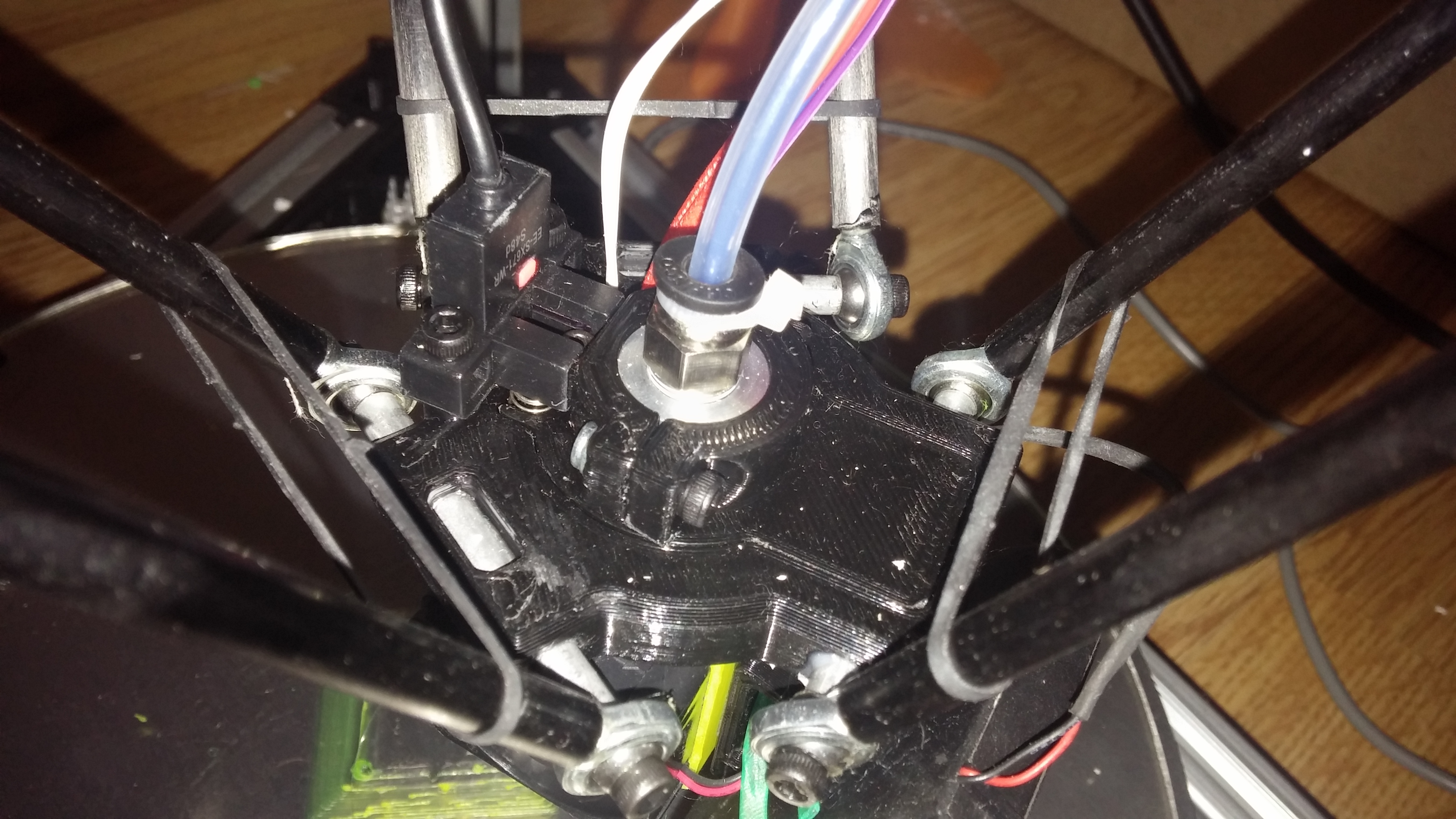

1) у меня экструдер с оптическим датчиком касания платформы.
см. фото
то есть, экструдер может сам определять точки касания с платформой.
но я не знаю как этим воспользоваться.
А если один из краев платформы будет завален. Как с этим быть?







2) все движку хватает. еще раз повторюсь что при печати экструдер работает нормально, а вот при запуске движка экструдера из меню или с ПК он не крутится.

Добавлено спустя 6 минут 45 секунд:

ylvov писал(а):3е - Калибровка термисторов

спасибо
а как?
