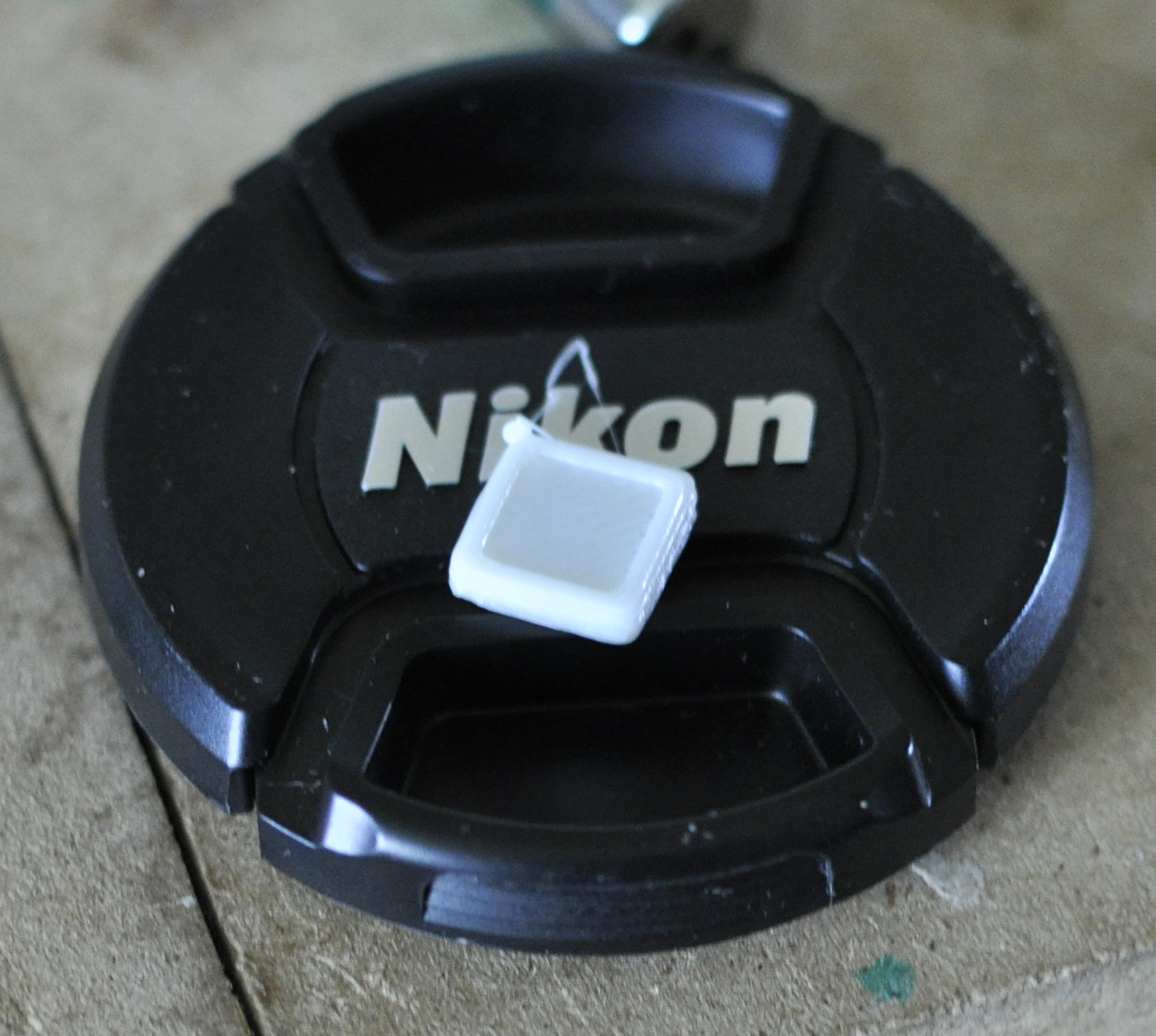

Сегодня с третьего раза ( в первый раз слетел "шуп", второй раз экструзия прервалась) получил кубик, размеры 9,94х10,25. Высота 9,87. ( В моделе было 10х10х10). Где посмотреть, чтобы подстроить?Пластик PLA 1.75.

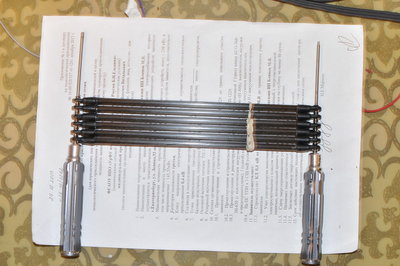

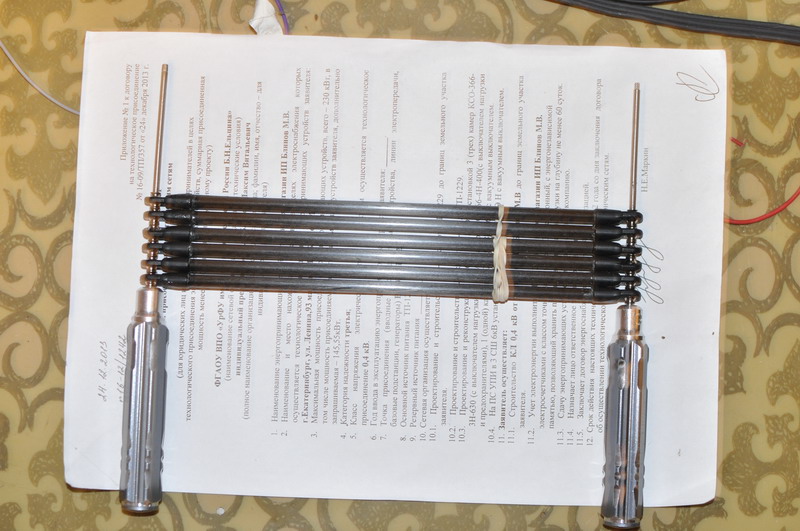

Позже тестировал плату новую ардино2560, поломал две тяги. Сейчас склеиваю. Вопрос такой точности установки длин досточно?

Всем привет. Вопрос по прошивке Marlin V1. Команда домой вроде должна двигать все оси одновременно?
У меня по одной попеременно, что не так ? (концевики тоже не видит но это понятно).
Из меню шатлом и из репетира, аналогично плохо.
Подскажите куда копать?

mr_tony писал(а):Всем привет. Вопрос по прошивке Marlin V1. Команда домой вроде должна двигать все оси одновременно?
У меня по одной попеременно, что не так ? (концевики тоже не видит но это понятно).

Сначала двигаются все вместе, до того момента пока одна из осей не упрется в концевик, далее по очереди.
Для начала сделать концевики! Марлин сконфигурирован под дельту?

Спасибо за ответ. Просто сенсоры, воткнул Sharp щелевые, на них три ноги +.-.сигнал, подозреваю с пулапами намудрил буду проверять. О конфигурации, на экране пункт меню: Prepare/Move-10mm у меня две оси X,Y, так должно быть?

Я имел ввиду файл configuration.h. В папке прошивкой есть папка example_configurations и там пример конфигурации для дельты.

Приветствую! При калибровке принтера по высоте от концевиков до стола столкнулся с тем, что при перемещении головы к переферии расстояние между столом и соплом увиличивается, и по X и по Y. Как это можно исправить? Ошибка в параметрах геометрии дельты?

NetSurf писал(а):Приветствую! При калибровке принтера по высоте от концевиков до стола столкнулся с тем, что при перемещении головы к переферии расстояние между столом и соплом увиличивается, и по X и по Y. Как это можно исправить? Ошибка в параметрах геометрии дельты?

Это нормально, просто нужно более точно выставить параметры геометрии в прошивке.
Вот руководство по калибровке - http://minow.blogspot.nl/ Найдите раздел Calibrate the firmware to print flat

Подскажите по прошивке для дельты.
1) Дом находится сверху и по команде движется и становятся нормально (через дисплей). Если попробовать опустить сопло в "0" к столу то головка то переезжает от 20 до 100 мм, каждый раз по разному. От стола до сопла в позиции дом у меня 355 мм. В прошивке длины выставлены правильно. Ток выставлен на двигателях нормальный.
2) Кто нибудь делал такую авто калибровку стола http://www.thingiverse.com/thing:111397 ?

этим разобрались.... автоуровень заработал ... почти
осталось понять и найти где прописывается насколько поднимать голову после калибровки.

Jerry писал(а):этим разобрались.... автоуровень заработал ... почти
осталось понять и найти где прописывается насколько поднимать голову после калибровки.

тут
// these are the offsets to the probe relative to the extruder tip (Hotend - Probe)
#define X_PROBE_OFFSET_FROM_EXTRUDER -1.0
#define Y_PROBE_OFFSET_FROM_EXTRUDER 21.0
#define Z_PROBE_OFFSET_FROM_EXTRUDER -6.7

Акелла писал(а):

Jerry писал(а):этим разобрались.... автоуровень заработал ... почти
осталось понять и найти где прописывается насколько поднимать голову после калибровки.

тут
// these are the offsets to the probe relative to the extruder tip (Hotend - Probe)
#define X_PROBE_OFFSET_FROM_EXTRUDER -1.0
#define Y_PROBE_OFFSET_FROM_EXTRUDER 21.0
#define Z_PROBE_OFFSET_FROM_EXTRUDER -6.7

если Вам не трудно расскажите подробнее.

менять только один параметр или несколько ?
попробовал поменять Z_PROBE_OFFSET_FROM_EXTRUDER в меньшую сторону, результат - продрало стол при автокалибровке
у меня сопло после калибровки, на уровне стола (печать), а при переходе на печать выше стола на 7-8 мм (замерить точно не получилось).

Jerry писал(а):

Акелла писал(а):

Jerry писал(а):этим разобрались.... автоуровень заработал ... почти
осталось понять и найти где прописывается насколько поднимать голову после калибровки.

тут
// these are the offsets to the probe relative to the extruder tip (Hotend - Probe)
#define X_PROBE_OFFSET_FROM_EXTRUDER -1.0
#define Y_PROBE_OFFSET_FROM_EXTRUDER 21.0
#define Z_PROBE_OFFSET_FROM_EXTRUDER -6.7

если Вам не трудно расскажите подробнее.

менять только один параметр или несколько ?
попробовал поменять Z_PROBE_OFFSET_FROM_EXTRUDER в меньшую сторону, результат - продрало стол при автокалибровке
у меня сопло после калибровки, на уровне стола (печать), а при переходе на печать выше стола на 7-8 мм (замерить точно не получилось).

Авто калибровка настраивается так:
1 нарисовать точку на столе и поставить на нее сопло чтобы касалось стола без зазора
2 потом приподнять сопло на 0.1мм и отправить команду G92 X0 Y0 Z0 чтобы обнулить значения
3 поднять сопло вверх и отправить команду M401(опустить серво вниз - М402 поднять)
4 опущенной кнопкой нужно как можно точно поставить на нарисованную точку, чтобы кнопка кликнула.
5 отправить команду М114 и посмотреть значения которые придут в ответе (count x12 Y55 Z10) вот эти полученные значени и записать в прошивку, только перевернуть знак если было -10 то в прошивку писать 10, и наоборот.

Спасибо, это чуть не то, и под другой принтер, хотя тоже пригодится.
Я делаю такой http://www.marcoantonini.eu/doku.php?id ... :bed_level
Добился почти ровного хода с параметрами:
#define X_PROBE_OFFSET_FROM_EXTRUDER 0.0
#define Y_PROBE_OFFSET_FROM_EXTRUDER 0.0
#define Z_PROBE_OFFSET_FROM_EXTRUDER -11.7
На данном этапе удалось добиться почти ровного хода, только с немного волнит (больше-меньше по высоте).

Добрый день господа. Так же собираю дельта принтер, помогите с элекрикой разобраться. Собрал схему и не пойму в чем дело, двигатели вращаются с разной скоростью, причем по оси Z с медленной, по оси Х в два раза быстрее, а по оси Y быстрее в четыре раза чем по Z. Устанавливал разные прошивки marlin ни чего не помогает. http://youtu.be/aBVlEm79x1g

В общем разобрался почему двигатели вращались не одинаково. А причина проста, оказывается не было контактов, где точно даже не знаю. Стал прозванивать между MS-1, MS-2, МS-3 на драйверах и VCC на рамсе, смотрю не везде прозванивается. Тогда уж разобрал все и мелкой шкурочкой все контакты прошкурил и кроме этого вставил вместо заводских бейджиков под драйвера латунные кусочки для надежности. Потому как с самого начала думал что в контактах дело и вытаскивал их и заново вставлял, но ни чего не получилось. А то хотел уж новые платы заказывать.
