Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 17 ноя 2015, 16:19

А хотэнд этот геморно разбирать? Разбери посмотри, может найдешь чего...
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 17 ноя 2015, 17:42

Почему модель получается в кольцах как червяк? если бы что то (гуляло) уходило всторонну, то с одной стороны должно выпирать в другой вдавленно, а у меня круги ровные по всей модели(бесит)
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 17 ноя 2015, 17:52

Фотку бы увидеть... судя по описанию, это как раз то, что называется "Z-вобблинг"
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение FoX87 » 17 ноя 2015, 17:57

Alex Post писал(а):Фотку бы увидеть... судя по описанию, это как раз то, что называется "Z-вобблинг"


Добавлено спустя 3 минуты 33 секунды:

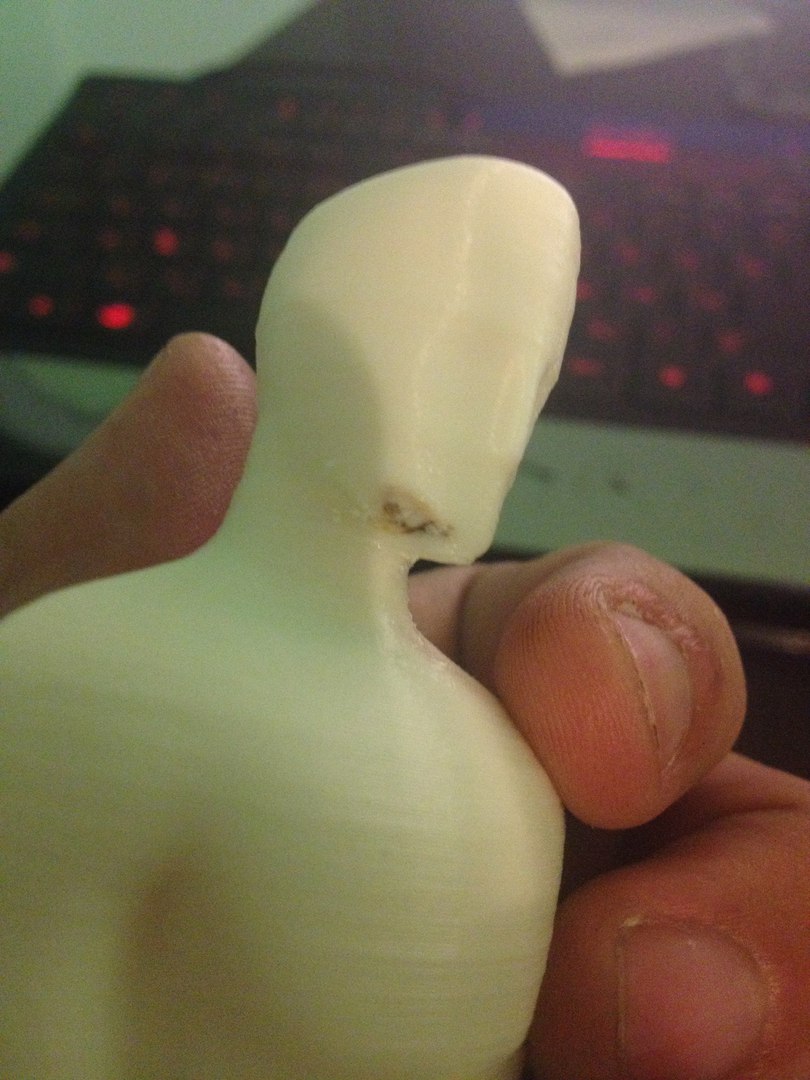

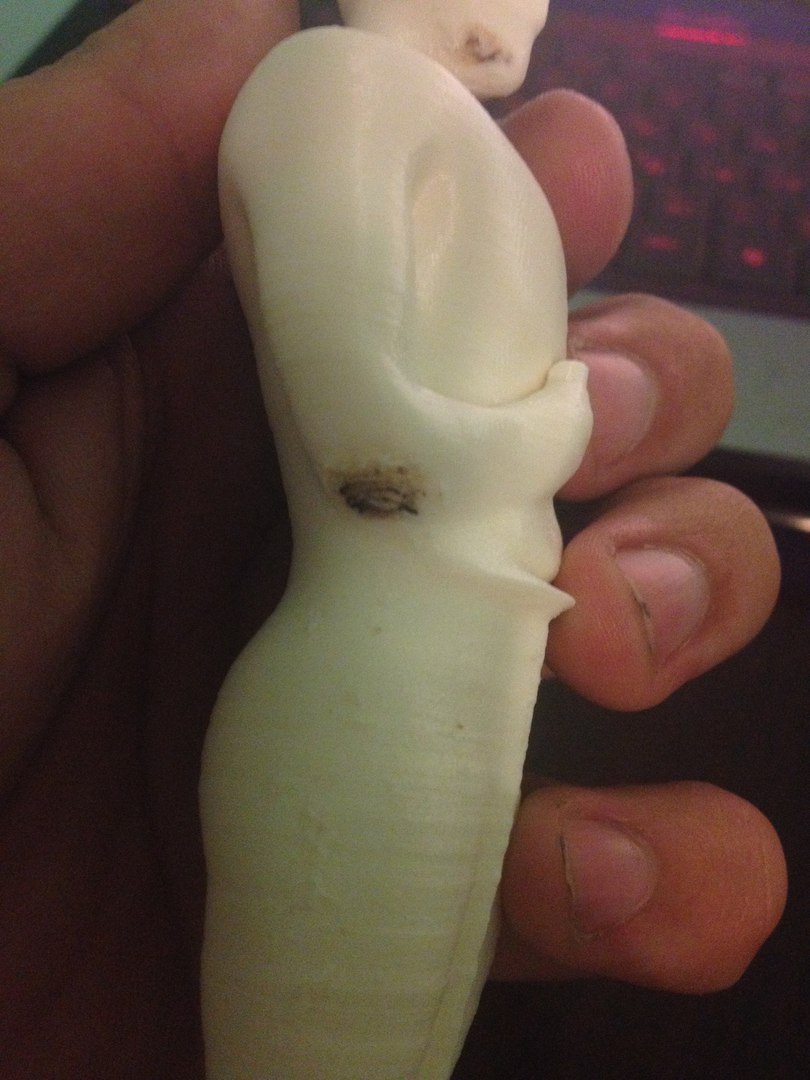

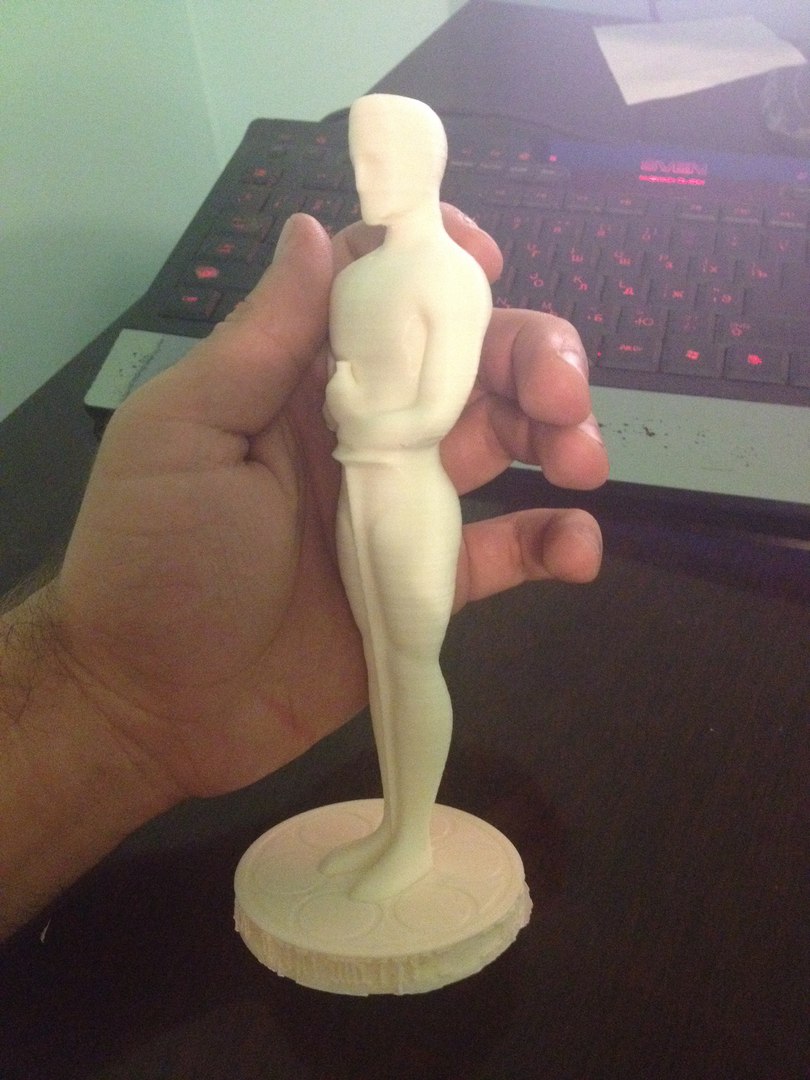

поче получаются такие пригарки?
Вложения
FoX87

Сообщения: 135
Зарегистрирован: 08 апр 2015, 17:57

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 17 ноя 2015, 18:50

Нифига себе, такое качество, а ты еще недоволен чем-то!
Пригарки получаются, потому что когда начинает печатать подбородок, он кладет слой в воздух. Слой горячий, но начинает быстро остывать, если есть обдув - то очень быстро. И в этом месте начинает подбородок сворачиваться в трубочку. Тут подъезжает сопло уже на следующем слое, кладет еще горячего пластика, сворачивание усиливается. В третий или четвертый раз сопло въезжает уже в пузырь пластика, подплавляет его и наченает его с собой возить на заливке и чуть-чуть успевает поджечь его. Потом все выправляется на следующих слоях

Добавлено спустя 50 секунд:
dccharacter писал(а):Народ, а вы смогли отстроить принтер так, чтобы он размеры выдавал точные? Я второй день бьюсь над калибровкой по этой инструкции http://www.thingiverse.com/thing:342198

up
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение i.boolka » 17 ноя 2015, 19:57

Вопрос относительно координат.

G28 Отправляет оси в HOME
но если не указывать X0 Y0, то HotEnd уходит как бы на центр, но это не центр. Откуда он берет эту координату? Из каких параметров?

В теории должно быть так:
#define X_MIN_POS 0
#define X_MAX_POS 360
#define X_MAX_LENGTH (X_MAX_POS - X_MIN_POS)
#define Z_SAFE_HOMING_X_POINT (X_MAX_LENGTH/2)

т е должно оказываться в центре, но не оказывается :) Ни по X ни по Y.

И в добавок не пойму относительно этих координат:
#define LEFT_PROBE_BED_POSITION 15
#define RIGHT_PROBE_BED_POSITION 100
#define FRONT_PROBE_BED_POSITION 50
#define BACK_PROBE_BED_POSITION 100

Получается они считаются от центральной точки на которую Hotend пришел после команды G28 ?
i.boolka

Сообщения: 17
Зарегистрирован: 12 окт 2014, 15:28

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 17 ноя 2015, 20:21

FoX87, волны на ногах - очень похожи как раз на Z-вобблинг. Поищи по форуму способы борьбы.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Dimon372 » 17 ноя 2015, 22:18

dccharacter писал(а):Народ, а вы смогли отстроить принтер так, чтобы он размеры выдавал точные? Я второй день бьюсь над калибровкой по этой инструкции http://www.thingiverse.com/thing:342198
Я давно смирился с этим и просто моделирую с зазорами нужными. Еще много зависит от размера сопла. 0.3 будет всегда точнее чем 0.5
Просто если мне надо 3мм отверстие - я моделирую 3.4 (для сопла 0.5)
расстояние между центрами всегда точно выдерживается, независимо от периметров.
хз, стоит ли так детально калибровать как там написано? Пластик потом возьмешь другой и вся калибровка на смарку ))
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 17 ноя 2015, 22:28

Dimon372 писал(а):
dccharacter писал(а):Народ, а вы смогли отстроить принтер так, чтобы он размеры выдавал точные? Я второй день бьюсь над калибровкой по этой инструкции http://www.thingiverse.com/thing:342198
Я давно смирился с этим и просто моделирую с зазорами нужными. Еще много зависит от размера сопла. 0.3 будет всегда точнее чем 0.5
Просто если мне надо 3мм отверстие - я моделирую 3.4 (для сопла 0.5)
расстояние между центрами всегда точно выдерживается, независимо от периметров.
хз, стоит ли так детально калибровать как там написано? Пластик потом возьмешь другой и вся калибровка на смарку ))

Да я уже напоролся на то, что сменил карибровку и размеры уплыли. Вот подумал, что может у меня у одного проблема с размерами.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 18 ноя 2015, 07:19

Купил для старта два пластика от BestFilament АБС черный и желтый. Начал свое первое знакомство с экструзией, после сборки принтера, с черного пластика. Делал несколько калибровочных тестов, подгонял настраивал, добился более приемлемых результатов, даже некоторые детали получились на три плюса. Но как всегда у сказки есть конец, закончился черный пластик...
Желтый пластик, то ли гоуно, то ли я туплю... Но ни как не могу добиться нормальной экструзии и адекватных результатов...
Так что с этим моментом:
Dimon372 писал(а):... Пластик потом возьмешь другой и вся калибровка на смарку ))

я согласен! Плюсую!
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 ноя 2015, 13:42

У меня тоже на желтом кетайском ретракт ни к черту, как не настраивай - "нитки" и "катышки" присутствуют всегда. Белый и черный гораздо адекватнее.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 18 ноя 2015, 14:03

Alex Post писал(а):У меня тоже на желтом кетайском ретракт ни к черту, как не настраивай - "нитки" и "катышки" присутствуют всегда. Белый и черный гораздо адекватнее.

BestFilament китайский?
Может просто пигмент все портит?
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 ноя 2015, 14:16

Может. И даже скорее всего. Но он совсем китайский - без роду без племени. Так что гнать на производителя не получится ;)
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 18 ноя 2015, 14:25

Alex Post писал(а):Может.

Тебе Сергей скидывал ссылку поста? Вроде, как он говорит, ты каретки на подшипниках делал?
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 18 ноя 2015, 15:00

Не, это ты что-то попутал. Не делал я на подшипниках кареток. У меня классическая Пруша и3 с небольшими переделками под МК7 экструдер.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь
