Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alex Post » 31 окт 2015, 22:39

Мне кажется, что-то косячное в самой модели. Или, как вариант, слайсера считает смещение вышележащего слоя слишком большим и готовит под него "базу" чтобы пластик не провалился.
Prusa i3 Rework with MK7 0.4 1.75
Аватара пользователя
Alex Post

Сообщения: 910
Зарегистрирован: 13 апр 2015, 12:13
Откуда: Брест, Беларусь

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 31 окт 2015, 22:46

Модель кривая вероятнее всего. Через нетфаб прогонялась?
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение HKV64 » 31 окт 2015, 23:11

Zamaro4kin писал(а):
barakuda62 писал(а):
З. Ы. Скажите мне что за на...
Печатал, стол 120 градусов, голова 225. АБС.
После печати все норм было, а утром увидел эту картину...
Недогрев головы? Или толщину слоя уменьшить?


Расслоение это недогрев пластика. Сегодня пробовал модельку PLA на 160 мм\с пришлось греть до 245. Не бойся поднимай, главное чтобы охлаждение екструдера было хорошее.
HKV64

Сообщения: 17
Зарегистрирован: 22 май 2014, 17:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение unigenum » 31 окт 2015, 23:24

думаю, Alex Post прав, стенки наклонные, слик готовит основу для следущего смещенного слоя. и с моей точки зрения это как раз и есть логично, правильно и оптимально для более-менее постоянной общей толщины стенки. чем больше наклон, тем больше будет эта область.
а по поводу быстрее и тише, то это уже не к слайсеру претензии, а к настройкам ускорений и рывков в прошивке. впервые собранный мной принтер тоже гремел и дребезжал на всю 3хкомнатную квартиру, из-за чего меня выгнали из дома :) сейчас все плавно и тихо, на фоне офисного лазерного принтера и компов его не слышно.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 01 ноя 2015, 00:01

У меня слайсер ни разу не делал таким способом рост слоёв. Или поддержка там включена и слик делает её, или глюк модели. При большом углу наклона, если не ставить подержку, слику по барабану, он будет тупо слои "на весу" рисовать, но никак не станет такие вензеля выписывать.

Добавлено спустя 1 минуту 38 секунд:
Вообще чего гадать? Есть ссылка на модель? Проще проверить да и всё, если еще актуально. Но лучше переходить в профильные темы и обсуждать проблемы печати или проблемы слайсеров в специально созданных темах.
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение unigenum » 01 ноя 2015, 00:14

поддержки для наклона наружу. в данном случае наклон внутрь и эта заливка печатается внутри детали.
в общем, если при наклонной поверхности внешняя граница стенки верхнего слоя не попадает на толщину стенки нижнего слоя, то в стене получается щель. чтобы избежать этой щели, слайсер утолщает стенку нижнего слоя. и по сути не важно, какой это слайсер, без щелей должен так печатать любой

Ruslan, увеличивай количество периметров. 2 периметра слишком мало для наклонных деталей, слайсеру приходится увеличивать толщину автоматически. и делает он это таким нехитрым способом.

опция "extra perimeters if needed" в разделе "layers and perimeters" включена?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 01 ноя 2015, 00:41

unigenum писал(а):поддержки для наклона наружу.

Только "наружу"? Правда? Похоже у меня что-то с компьютером :pardon:
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Ruslan » 01 ноя 2015, 00:45

unigenum писал(а):Ruslan, увеличивай количество периметров.

Спасибо, unigenum! Третий периметр решил проблему. Кстати, опция "extra perimeters if needed" была включена. Её выключение вроде ничего не изменило в варианте с 2мя периметрами.
Аватара пользователя
Ruslan

Сообщения: 603
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Новичкам. Задай вопрос - получи ответ

Сообщение unigenum » 01 ноя 2015, 00:51

Revenger писал(а):
unigenum писал(а):поддержки для наклона наружу.

Только "наружу"? Правда? Похоже у меня что-то с компьютером :pardon:

эмн... ну да. если деталь сужается к верху, наклон внутрь, то слои опираются на сетку заполнения.
если деталь расширяется к верху, наклон наружу, то опираться уже не на что, снаружи то заполнения нет. поэтому строятся поддержки. а у вас поддержки и внутри детали чтоли строятся? чтой-то не могу представить, как это выглядит и вообще зачем они там нужны?
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Revenger » 01 ноя 2015, 00:54

А, ну да, если про заполнение то да, конечно )) Я что-то упустил из вида то, что на фото так крупно сетка, а не пустотелая деталь ))
Аватара пользователя
Revenger

Сообщения: 1728
Зарегистрирован: 01 ноя 2014, 00:50
Откуда: Ставрополье
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение unigenum » 01 ноя 2015, 00:58

Ruslan писал(а): Кстати, опция "extra perimeters if needed" была включена. Её выключение вроде ничего не изменило в варианте с 2мя периметрами.

ну если верить описанию этой опции, она как раз должна добавлять необходимое количество периметров автоматически.
там так и написано, "добавлять периметры для избежания мелких движений в наклонных стенках". один в один рассматриваемый случай. получается эта опция не работает. мде...
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Odstavec » 01 ноя 2015, 12:27

Где можно найти полный список команд для дельта принтеров?
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Акелла » 01 ноя 2015, 12:58

Косель мини, плата управления DUET на reprap firmware от DC42, E3Dv6
Распечатаю на заказ.
Kossel config E3D.h
Акелла

Сообщения: 771
Зарегистрирован: 27 май 2014, 13:35
Откуда: London. UK
Skype: pioneerko
ФИО: Александр

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Gray » 02 ноя 2015, 02:02

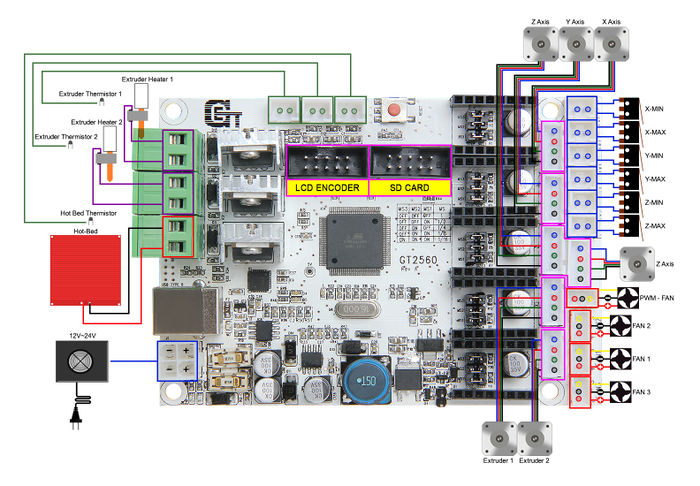

Отрегулировал стол. Бошка с экструдером по прежнему гоняет в противоположную сторону. То есть я в репитере жму +Х бошка побежала влево до упора в концевик, он щелкает но голова не останавливается. Концевик подключен к X-min

Попробовал его перекинуть на X-max но положительного эффекта не настало. Попробовал чтото напечатать. Движок экструдера не не крутится((( Перекинул его на ось У - работает :o
ЗЫ
вот сделал небольшое видео работы принтера
[youtube=]https://youtu.be/HAWtQrB22BM[/youtube]
Аватара пользователя
Gray

Сообщения: 8
Зарегистрирован: 31 окт 2015, 18:08
Откуда: Десногорск
ФИО: Сергей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 02 ноя 2015, 04:50

Поставь этот концевик справа
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
