Новичкам. Задай вопрос - получи ответ

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Новичкам. Задай вопрос - получи ответ

Сообщение dccharacter » 27 окт 2015, 21:29

Zamaro4kin писал(а):Скажите, где ковырять в слайсере, ситуация такая что, слой заполнения выше периметрального слоя? Слайсер Slic3r.

Мне кажется он не выше, просто задан параметр нахлеста на периметр и он, понятно, ложится сверху
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 27 окт 2015, 22:18

dccharacter писал(а):
Zamaro4kin писал(а):Скажите, где ковырять в слайсере, ситуация такая что, слой заполнения выше периметрального слоя? Слайсер Slic3r.

Мне кажется он не выше, просто задан параметр нахлеста на периметр и он, понятно, ложится сверху

Периметр в три ряда, и видно что выше, а вот когда сотами заполняет то вровень. Может на заполнение, сплошных первых слоев уменьшить подачу массы как то? Сопло 0,4.
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение vvk74 » 28 окт 2015, 08:11

dccharacter писал(а):Работать будет. Единственное, о чем надо подумать - схема управления. Т.е. либо реле либо тиристор какой-нить.

Что работать будет - это понятно. Не будет ли помех при этом, например на датчики температуры?
vvk74

Сообщения: 128
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение susic » 28 окт 2015, 11:39

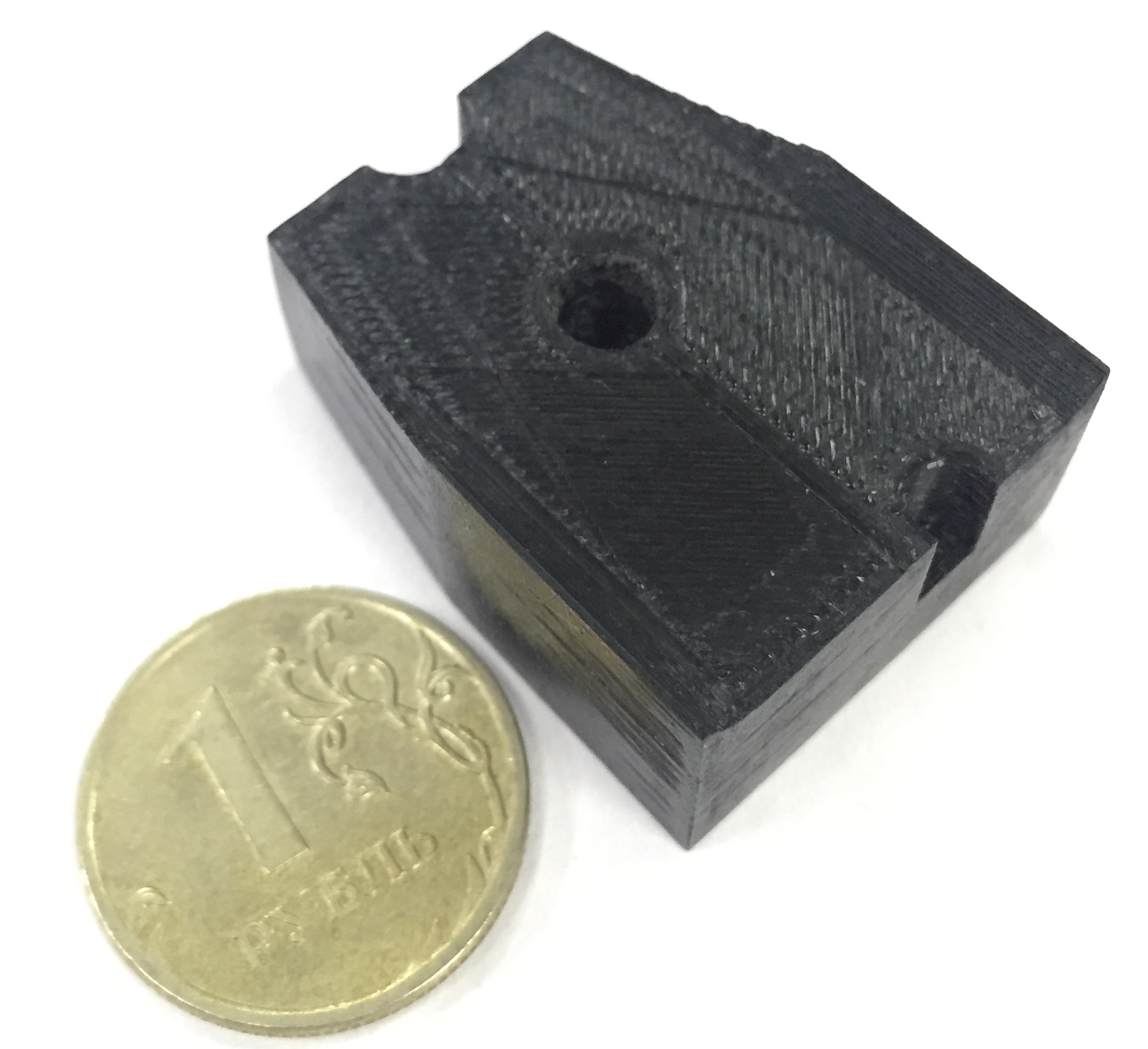

Подскажите, вот такая горизонтальная поверхность, это нормально, или дело в настройках?

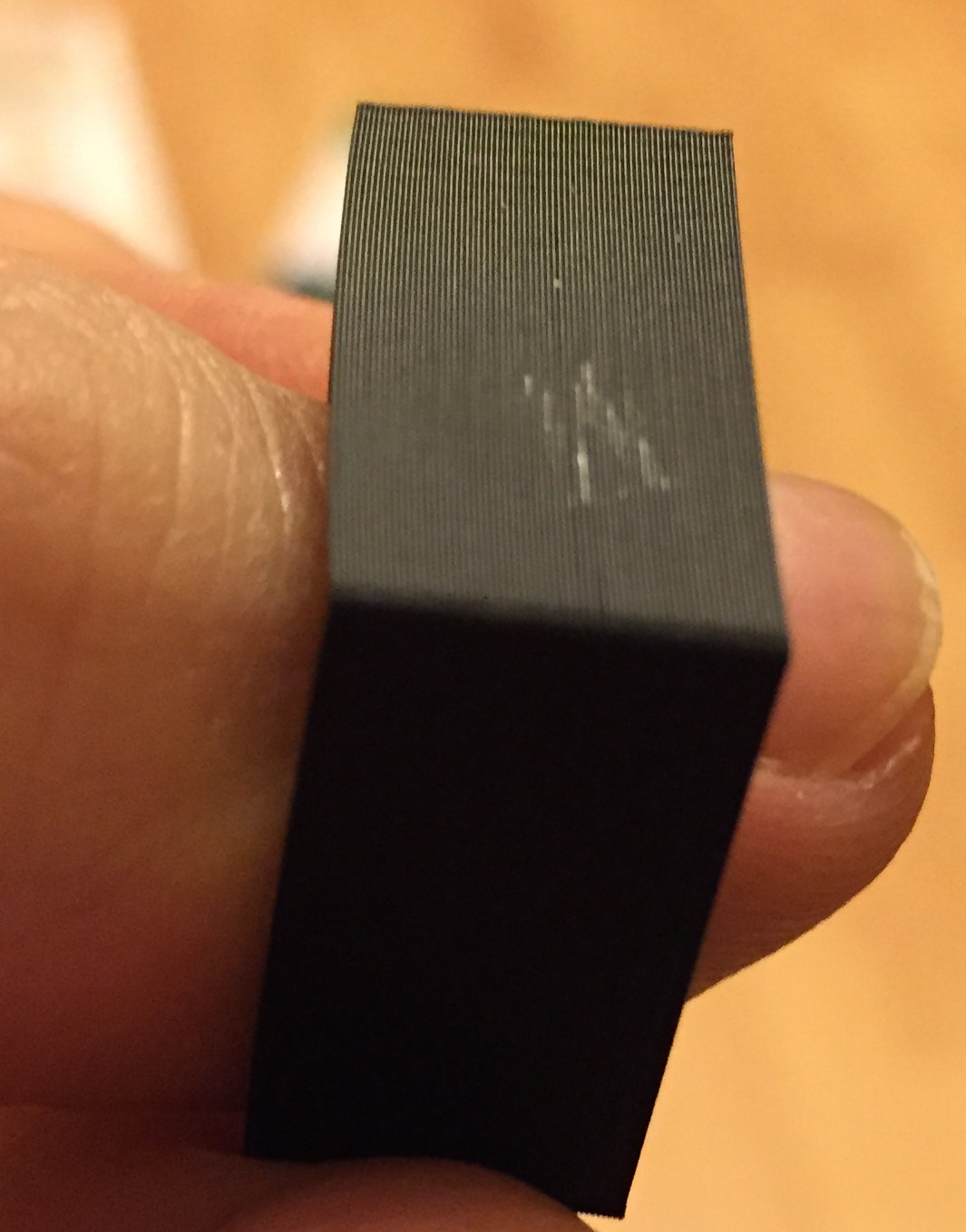

Боковая грань получается достаточно ровной:


Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.

Пластик ABS Esun
Сопло 0.3
Слой 0.15
Скорость 80
Стол 110
Сопло 240
susic

Сообщения: 9
Зарегистрирован: 12 окт 2015, 17:13
Откуда: Москва
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 28 окт 2015, 11:42

susic писал(а):Подскажите, вот такая горизонтальная поверхность, это нормально, или дело в настройках?

Боковая грань получается достаточно ровной:


Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.

Пластик ABS Esun
Сопло 0.3
Слой 0.15
Скорость 80
Стол 110
Сопло 240

Я о том же спрашивал, так же получается...
Zamaro4kin писал(а):
dccharacter писал(а):
Zamaro4kin писал(а):Скажите, где ковырять в слайсере, ситуация такая что, слой заполнения выше периметрального слоя? Слайсер Slic3r.

Мне кажется он не выше, просто задан параметр нахлеста на периметр и он, понятно, ложится сверху

Периметр в три ряда, и видно что выше, а вот когда сотами заполняет то вровень. Может на заполнение, сплошных первых слоев уменьшить подачу массы как то? Сопло 0,4.


И ещё у кого прюша стальная на ремнях GT2 и ролики 20 зубов по 2мм, киньте строчку кода настроек шагов по осям. Хочу сравнить.
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Alexus12 » 28 окт 2015, 12:21

susic писал(а):Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.

Пластик ABS Esun
Сопло 0.3
Слой 0.15
Скорость 80
Стол 110
Сопло 240

Может пластик плохой? У меня такую деталь (тонкостенный кубик) только плоскогубцами по слоям разорвать можно.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Новичкам. Задай вопрос - получи ответ

Сообщение 8cd » 28 окт 2015, 12:40

susic писал(а):
Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.


Вполне возможно что температура не верная.

Температурный тест проводили? (я про калигатор из соседней темы)
Распечатанный тест немного по скручивайте в разных направлениях - вы увидите, что при низкой температуре, тестовые слои легко отделяются от рафта. Начиная с некоторой температуры слои начинают держаться значительно крепче.
8cd

Сообщения: 54
Зарегистрирован: 19 апр 2015, 12:18
Откуда: СПб

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 28 окт 2015, 12:42

Alexus12 писал(а):
susic писал(а):Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.

Пластик ABS Esun
Сопло 0.3
Слой 0.15
Скорость 80
Стол 110
Сопло 240

Может пластик плохой? У меня такую деталь (тонкостенный кубик) только плоскогубцами по слоям разорвать можно.

Ну например я Bestfilamentом закупился, на форуме сказали что норм. Не выкидывать же теперь...
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение porex » 28 окт 2015, 12:43

Zamaro4kin писал(а):Периметр в три ряда, и видно что выше, а вот когда сотами заполняет то вровень. Может на заполнение, сплошных первых слоев уменьшить подачу массы как то? Сопло 0,4.

Можете во вкладке Advanced Slic3r'а изменить подачу пластика для заполнения
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Новичкам. Задай вопрос - получи ответ

Сообщение susic » 28 окт 2015, 13:11

8cd писал(а):
susic писал(а):
Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.


Вполне возможно что температура не верная.

Температурный тест проводили? (я про калигатор из соседней темы)
Распечатанный тест немного по скручивайте в разных направлениях - вы увидите, что при низкой температуре, тестовые слои легко отделяются от рафта. Начиная с некоторой температуры слои начинают держаться значительно крепче.


Попробую...
А что касается поверхности, есть пути решения? Что интересно, кайма при печати получается относительно гладкой (По сравнению с верхней гранью кубика).
susic

Сообщения: 9
Зарегистрирован: 12 окт 2015, 17:13
Откуда: Москва
ФИО: Алексей

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Odstavec » 28 окт 2015, 13:42

Можно ли новичку брать Дельту с автокалибровкой?
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Новичкам. Задай вопрос - получи ответ

Сообщение HKV64 » 28 окт 2015, 15:35

Еще из косяков: если напечатать полый куб со тонкой стенкой - он достаточно легко разделяется по слоям.
Сопло 240[/quote]

Похожее было у меня, поднимал температуру на лету на принтере до 260, на таких скоростях идёт недогрев. Поднимай по 5-7 градусов.
HKV64

Сообщения: 17
Зарегистрирован: 22 май 2014, 17:53

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zamaro4kin » 28 окт 2015, 15:38

susic писал(а):
А что касается поверхности, есть пути решения? Что интересно, кайма при печати получается относительно гладкой (По сравнению с верхней гранью кубика).

Я вроде нашёл что за это отвечает. В слайсере Slic3r сменил параметр Extrusion multiplier пока на 0,9 стало лучше, было 0,93... Да и температуру печати поднял до 260.
Prusa i3 Steel ручной работы.
Плата управления RAMPS_1.4, E3Dv6, nozzle 0.4.
Печать ABS 1.75, Repetier-Host, Cura, KisSlicer.
Продолжаю путь по чужим граблям, пока...
Zamaro4kin

Сообщения: 169
Зарегистрирован: 25 сен 2015, 10:04
Откуда: Казахстан
ФИО: Николай

Re: Новичкам. Задай вопрос - получи ответ

Сообщение tapki1987 » 28 окт 2015, 15:38

Добрыйдень! Пытаюсь третий день запустить мотор через ramps 1.4 и ардуино 2560 мега. Но мотор не простой нема 17 а от факса причем на 24 вольта, вообщем в итоге я его подключил и залил прошивку от принтера, подергав за оси я понял что работает мотор. Но мне нужно написать программу управления мотором, а быть точнее элементарно регулировать скорость рукой та что есть на рампсе и останавливать кнопкой.
В программировании я слаб и рахобрался только с куском кода (тестовая прошивка)
if (millis() %10000 ) {
digitalWrite(X_DIR_PIN , HIGH);
digitalWrite(Y_DIR_PIN , HIGH);
digitalWrite(Z_DIR_PIN , HIGH);
digitalWrite(E_DIR_PIN , HIGH);
digitalWrite(Q_DIR_PIN , HIGH);
}
Этим можно задавать напрвление мотора и кол-во шагов. а как прикрутить регуировку скорости непонятно.
tapki1987

Сообщения: 12
Зарегистрирован: 28 окт 2015, 15:25

Re: Новичкам. Задай вопрос - получи ответ

Сообщение setar » 28 окт 2015, 15:45

почитай тут, очень близкая задача
forum86/topic14826.html
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
