Поскольку являюсь почти полным нулём в электронике и электротехнике, по совету опытных товарищей создаю эту тему/вопрос.
Задача подключить шаговый двигатель для протяжки прутка из экструдера с возможностью регулировки оборотов этого сАмого двигателя.
Естественно эта цель как цель, с чего началось, применение в быту можно и другое найти, но пока именно это.

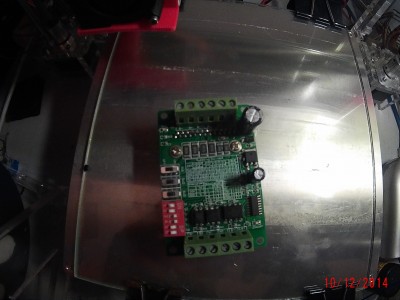

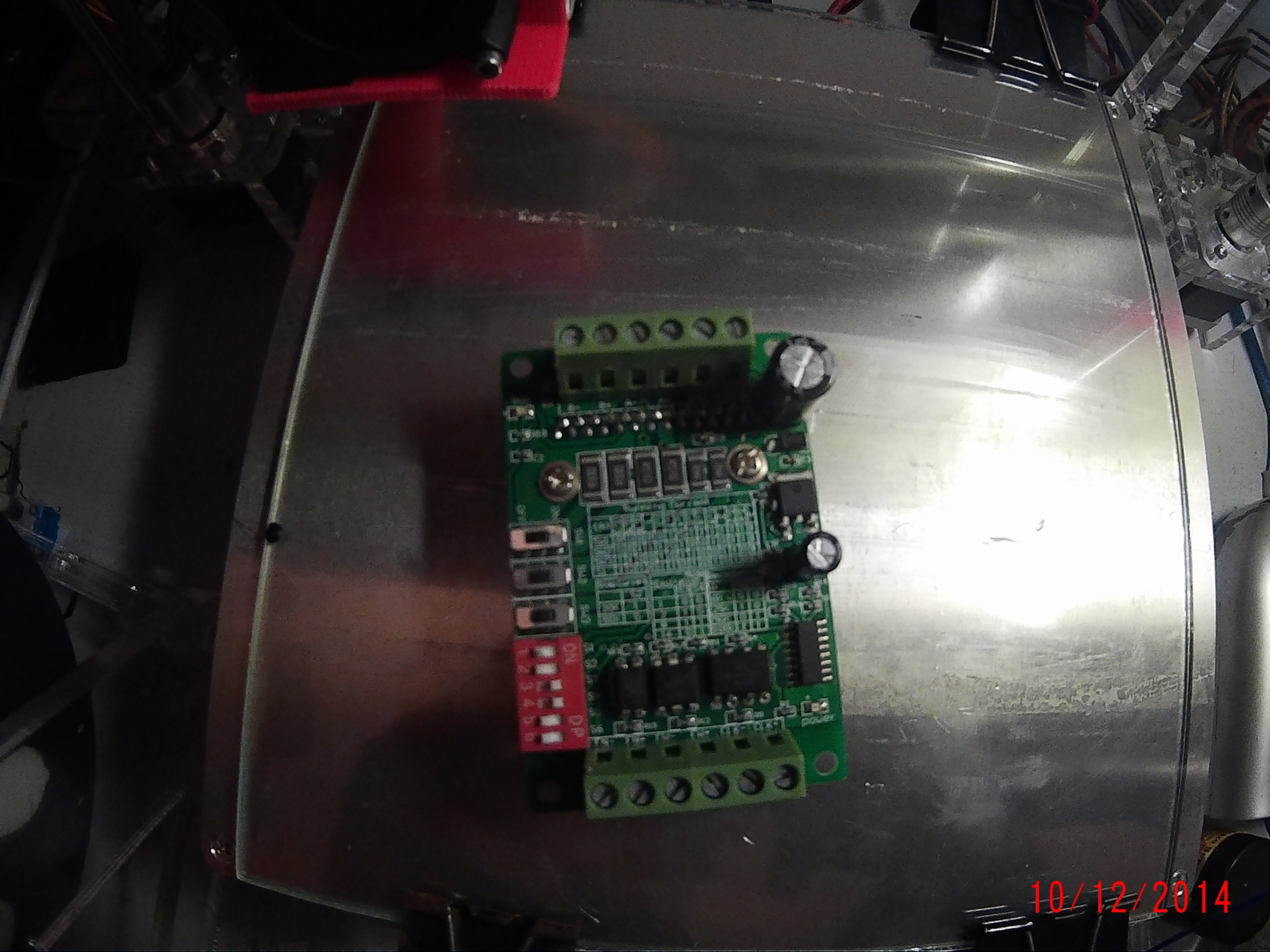

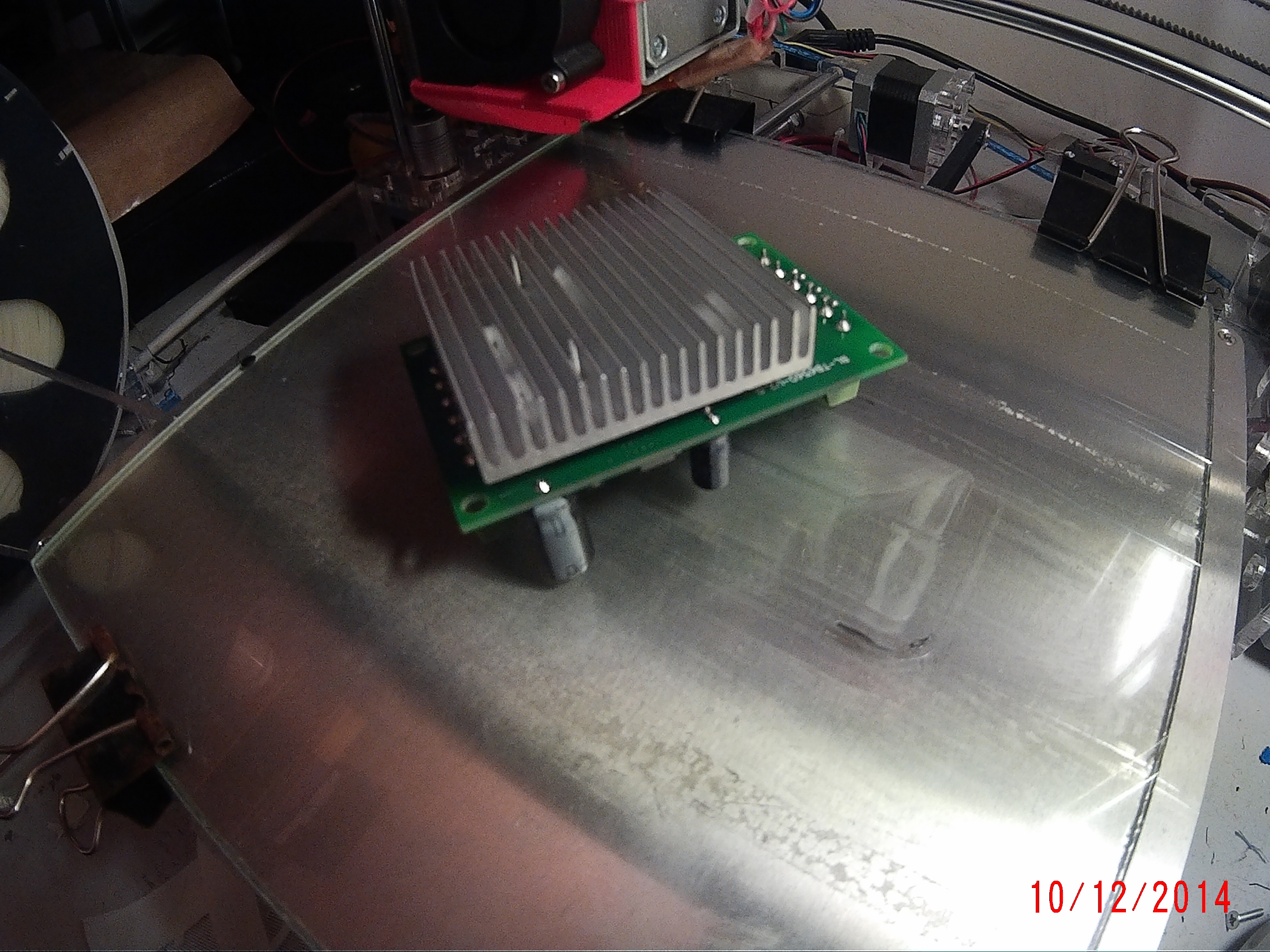

Повторюсь, по совету ребят со стажем, были закуплены вот такие штуковины:
http://www.aliexpress.com/snapshot/6335263763.html
http://www.aliexpress.com/snapshot/6335263764.html

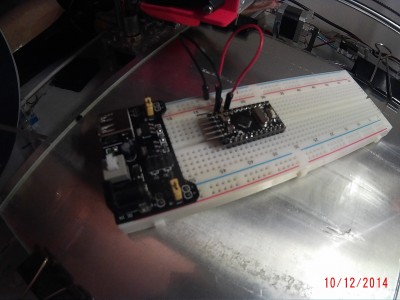

Ну и в дополнение (поскольку после навесного монтажа у меня обычно всё дымится) куплена макетка
http://www.aliexpress.com/snapshot/6335263767.html
Остаётся дело за мАлым... узнать как это всё соединить, чтобы работало без компьютера (максимум подключить для заливки чего-то для чего-то). Не обязательно, чтобы программно по каким то датчикам было управление оборотами (типа слежение за диаметром) на это у меня ума не хватит, достаточно просто переменник крутить.
Дополнение ввиду расширения темы до создания контроля с помощью ардуино за работой экструдера по изготовлению пластикового пруткА:
Попытаюсь сделать ссылки на особо значимые сообщения (или как бы закладки на особозначимые изменения в теме)
1. Подключение драйвера для ШД (это с первой страницы)
2. Подключение ардуино про мини и первый скетч (любезно предоставленный пользователем rootadmin) для управления ШД
3. Подключение USB адаптора для программирования Ардуино
4. Начинаем прилаживать оптосенсор на шестерню экструдера
5.
6.
7. Ссылки на "стороннюю разработку экструдера и ПО для него" пользователя stepmotor
8. Тест новой версии скетча. С дисплеем и оптопарой
На сегодня подключение ардуино и дисплея с оптодатчиком выглядят так (взял из скетча):
- Код: Выделить всё • Развернуть
Вывод Назначение
0 UART
1 UART
2 Внешнее прерывание от оптопары (не менять!)
3
4
5 Dir_pin
6 Step_pin
7 LCD RS (левая верхняя группа - крайний правый) \\ смотрим на дисплей сверху, экраном к себе
8 LCD RW (левая верхняя группа - второй слева)
9 LCD E (левая верхняя группа - второй справа)
10 LCD DB4 (правая верхняя группа контактов - 4 слева)
11 LCD DB5 (правая верхняя группа контактов - 3 слева)
12 LCD DB6 (правая верхняя группа контактов - 2 слева)
13 LCD DB7 (правая верхняя группа контактов - 1 слева)
A0 Резистор (у меня никуда не подключено)
A1 Кнопки (A0 на шилде)
A2
A3
A4
A5
A6
A7
Надеюсь не буду сразу послан... в гугл например, т.к. оттуда я вообще на этот форум то и попал.
).
